DELL R760配置RAID1和RAID5

DELL R760配置RAID1和RAID5，数据规划：RAID1为系统盘，RAID5为数据盘
一、进入配置界面

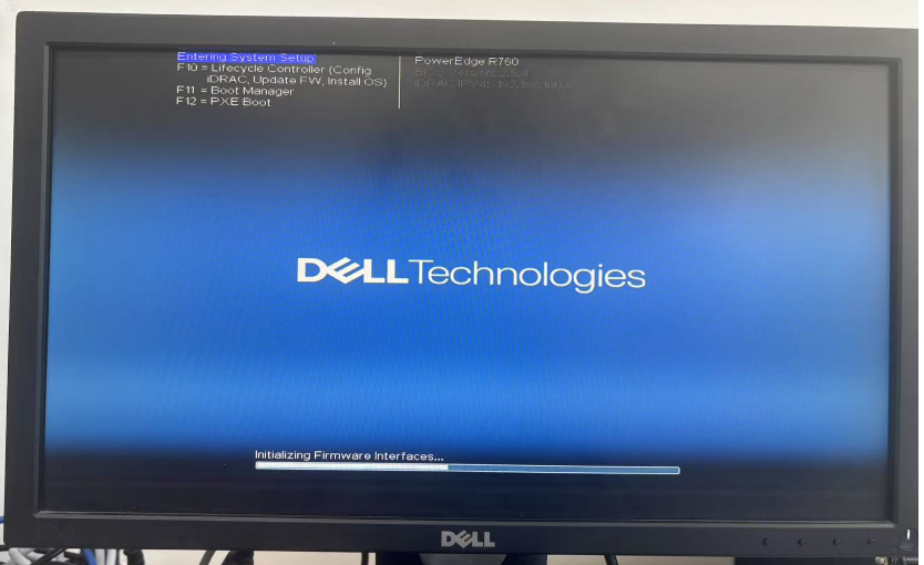

1.在系统启动期间，按F2键进入System Setup（系统设置）主菜单

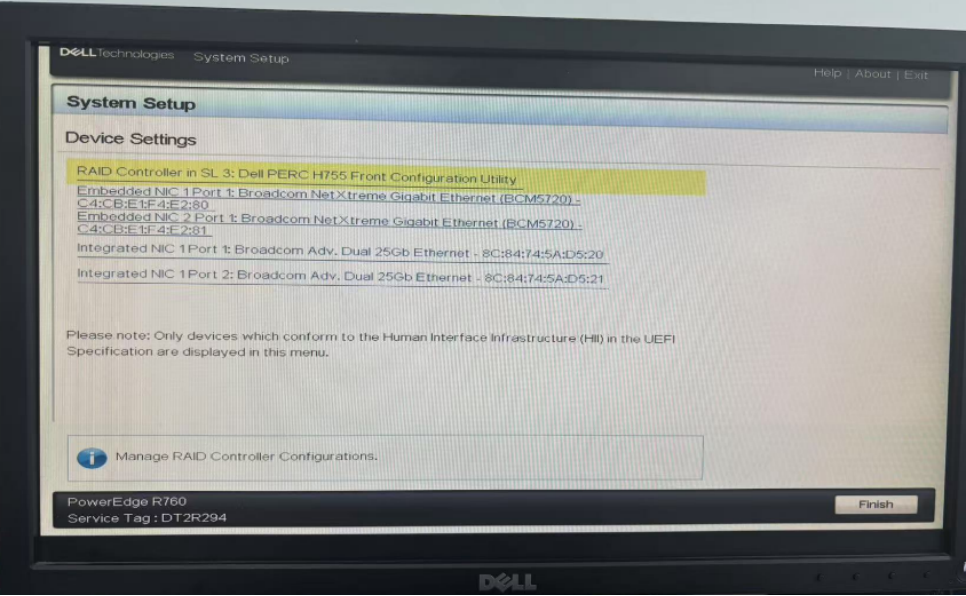

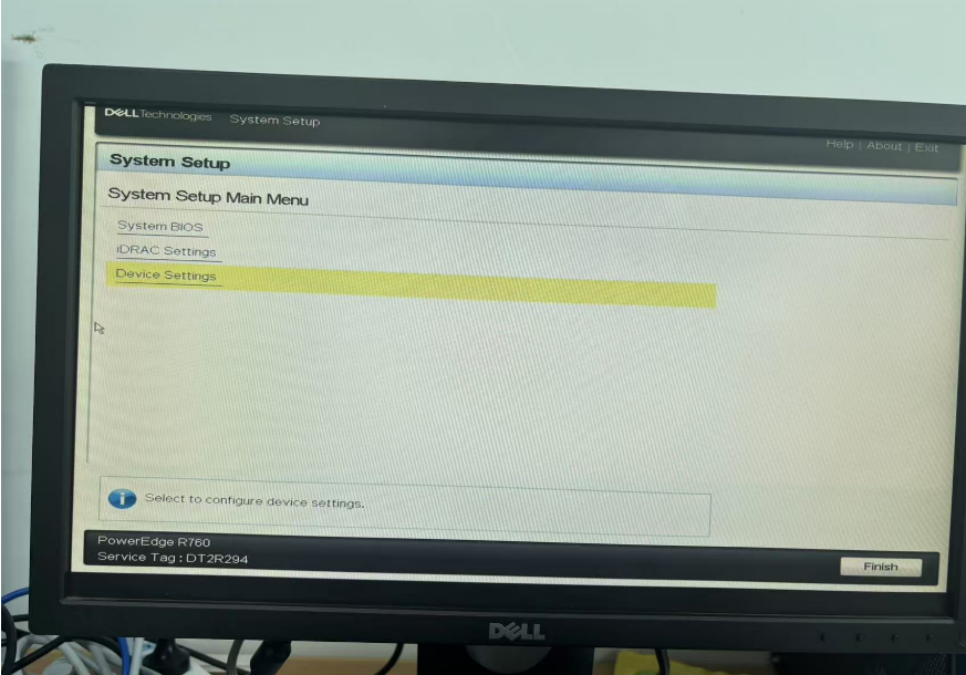

2.单击Device Settings（设备设置）。

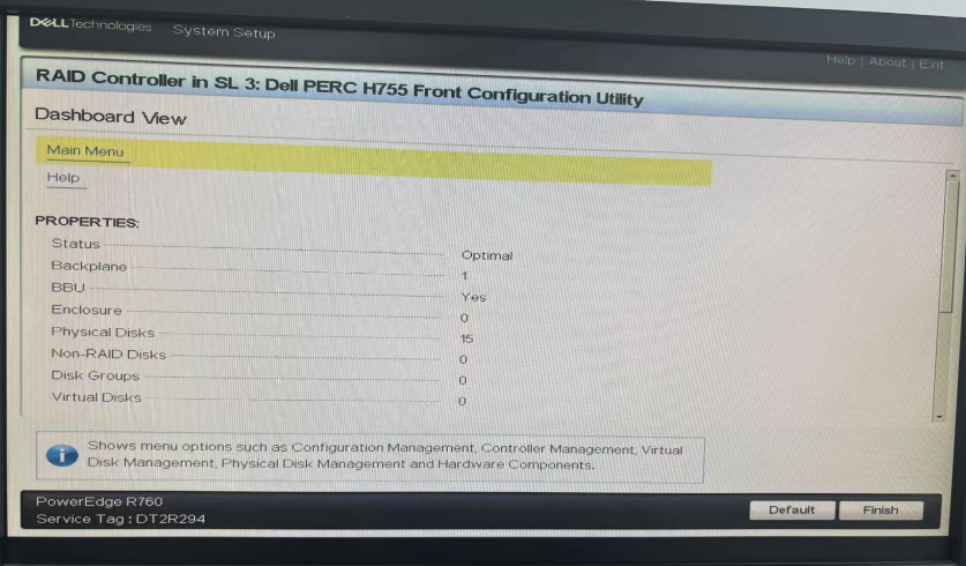

3.单击所需的RAID controller（RAID控制器）设备。

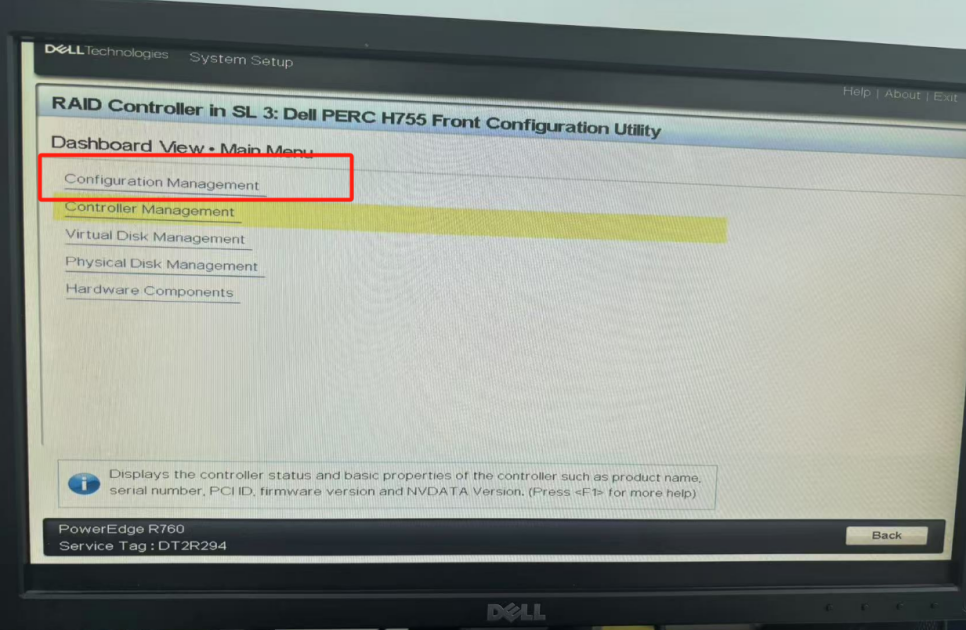

4.单击Configuration Management（配置管理）。

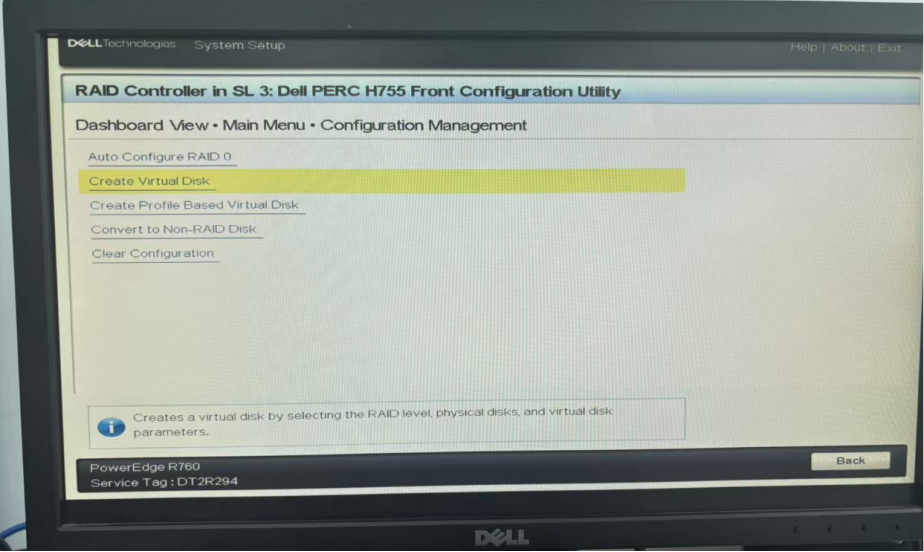

5.单击Create Virtual Disk（创建虚拟磁盘）。

二、配置RAID1（系统盘）
1.选择RAID1类型后，单击Select Physical Disks（选择物理磁盘）。

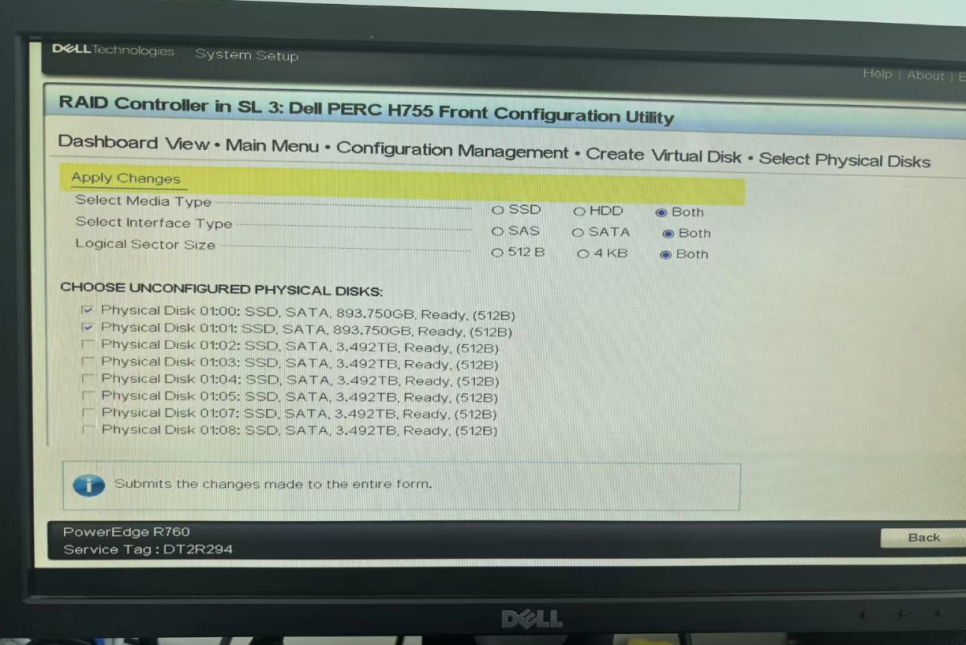

2.选择对应的磁盘，然后单击Apply Changes（应用更改）。
注意：同RAID组的磁盘必须大小和型号相同

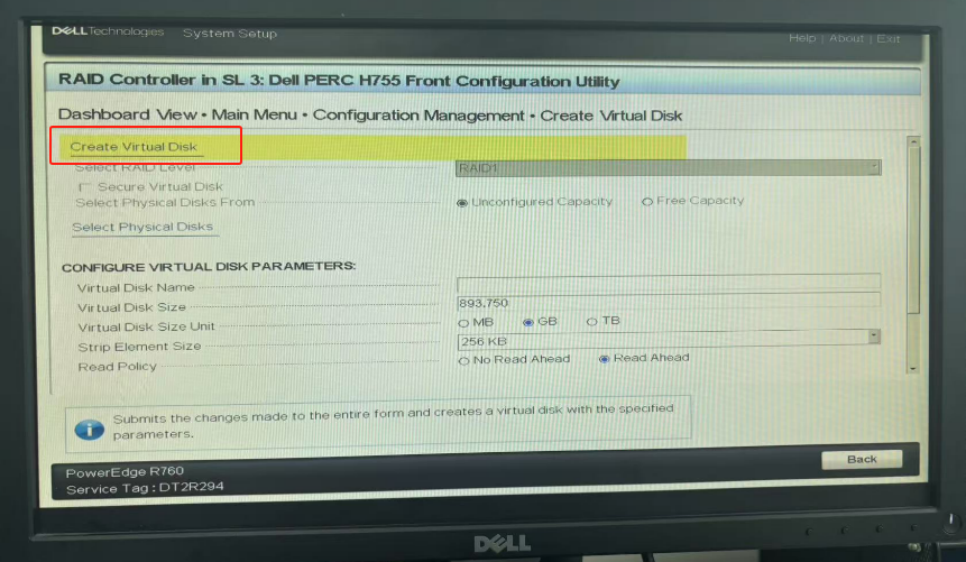

3.继续单击Create Virtual Disk（创建虚拟磁盘）。

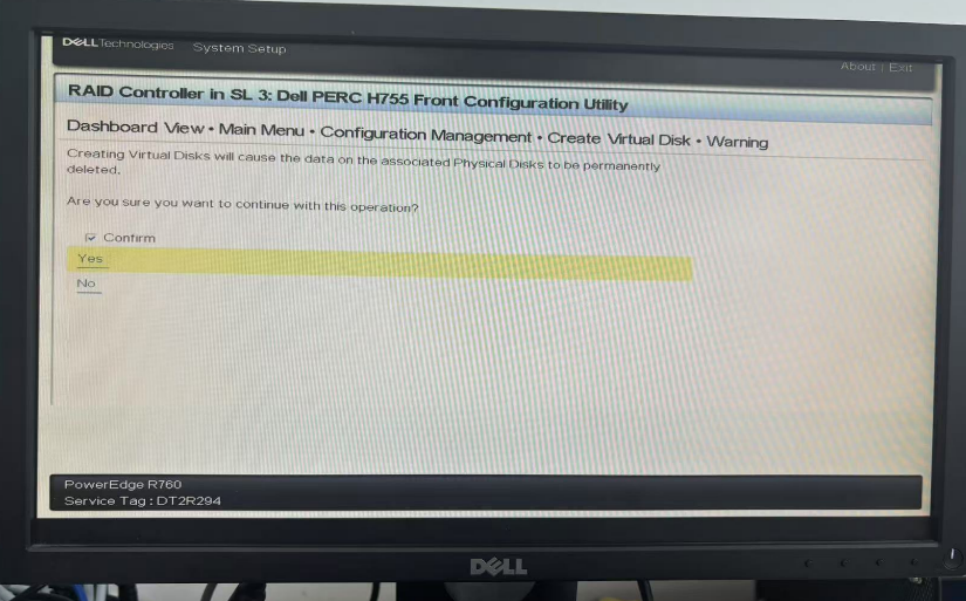

4.选择Confirm（确认），然后单击Yes（是）。确认创建虚拟磁盘

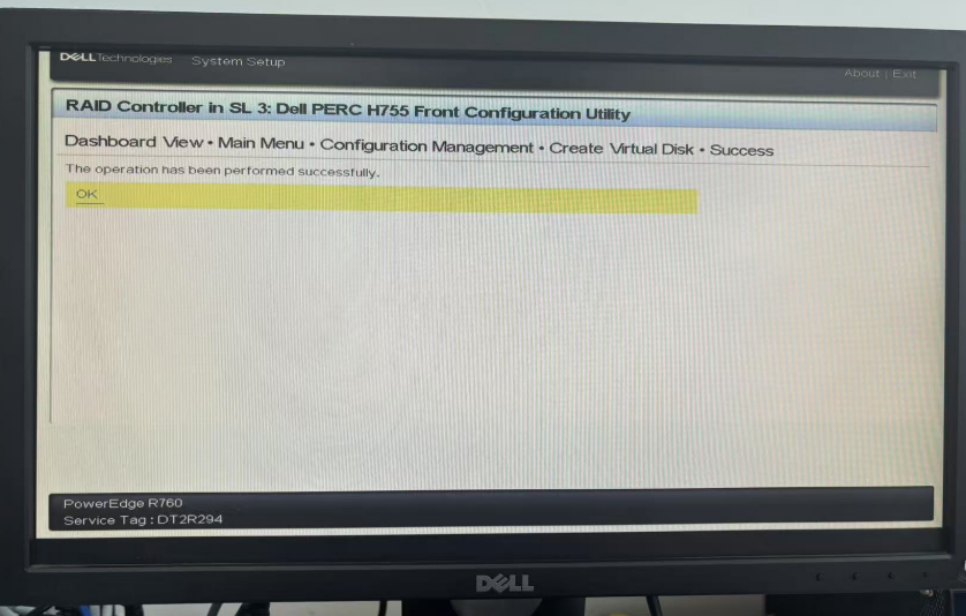

5.此时便已成创建虚拟磁盘。单击OK（确定）

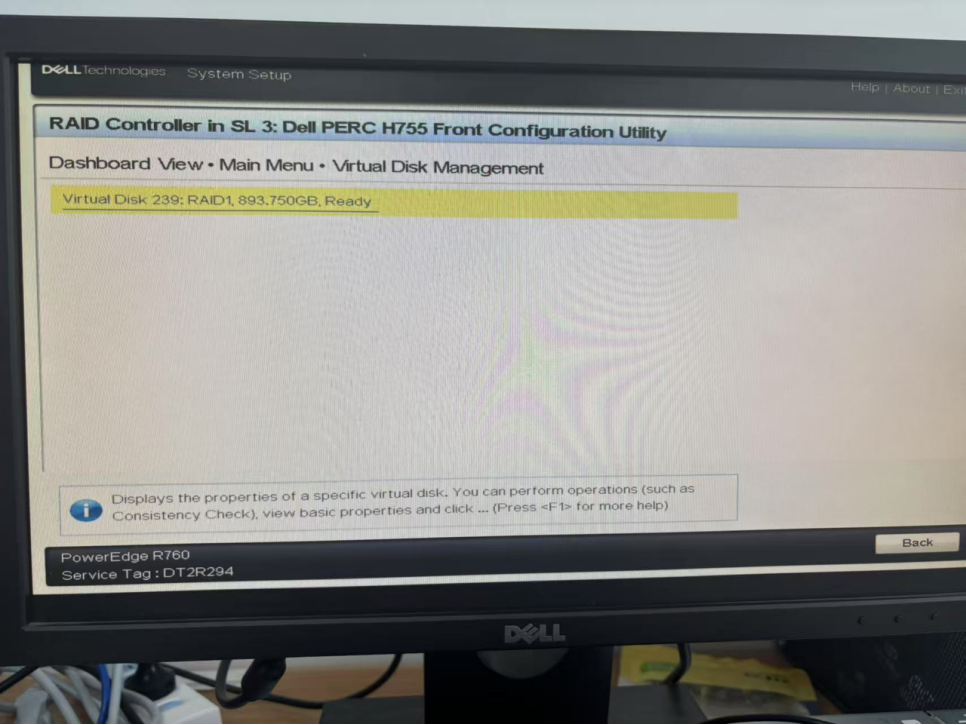

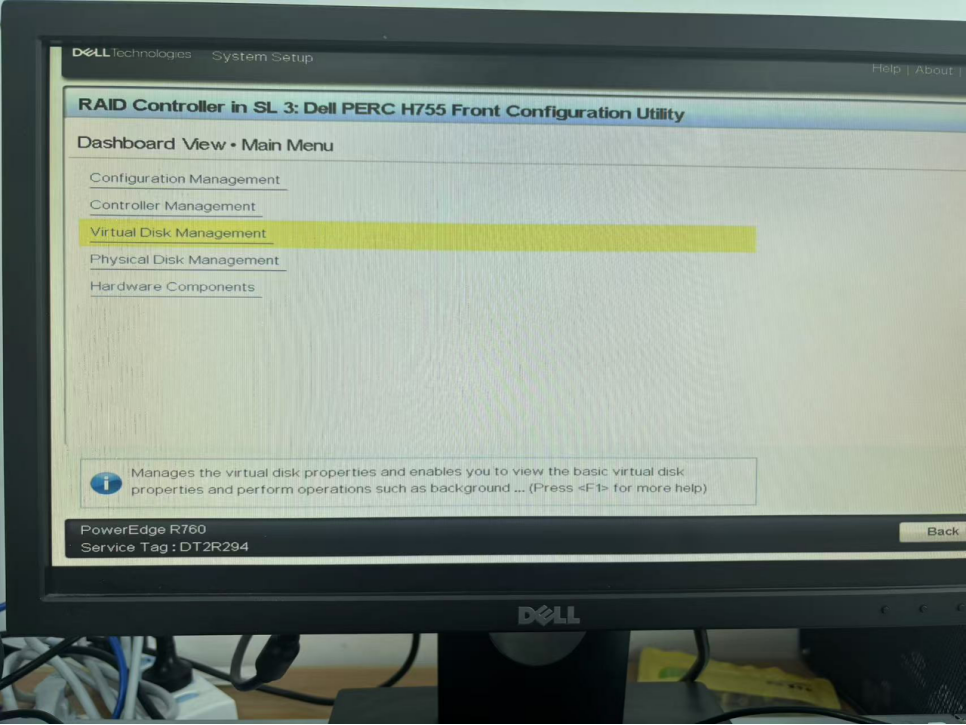

6.返回查看创建的RAID1

如下图：

二、配置RAID5（数据盘）

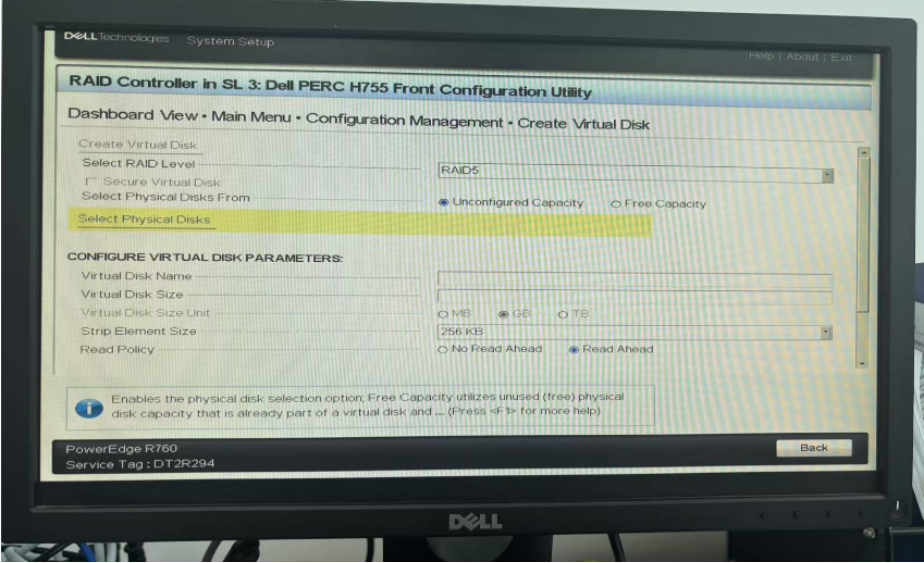

1.选择RAID5类型后，单击Select Physical Disks（选择物理磁盘，至少3块盘）。

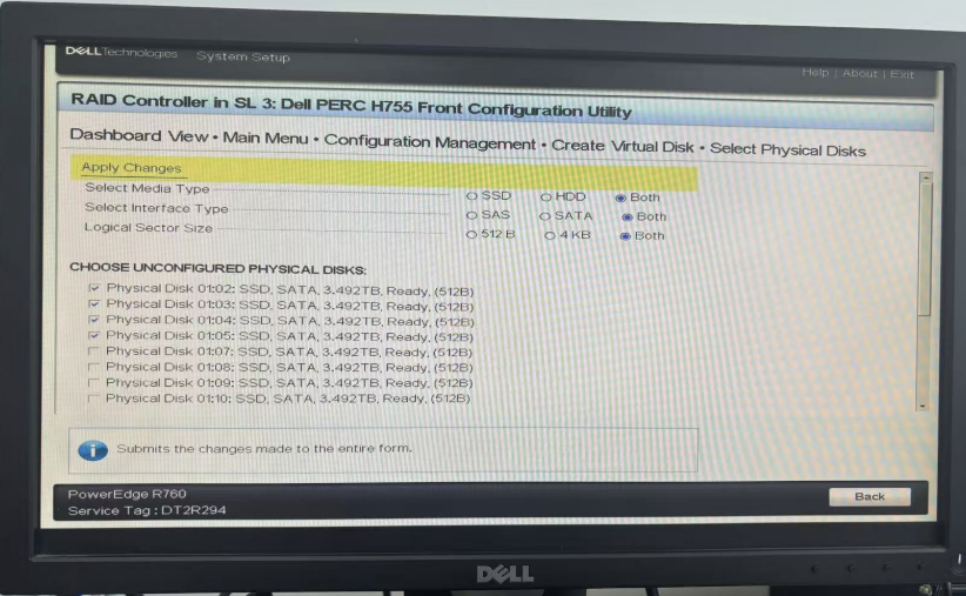

2.选择对应的磁盘，然后单击Apply Changes（应用更改）。
注意：同RAID组的磁盘必须大小和型号相同

3.继续单击Create Virtual Disk（创建虚拟磁盘）。

4.选择Confirm（确认），然后单击Yes（是）。确认创建虚拟磁盘

5.此时便已成创建虚拟磁盘。单击OK（确定）

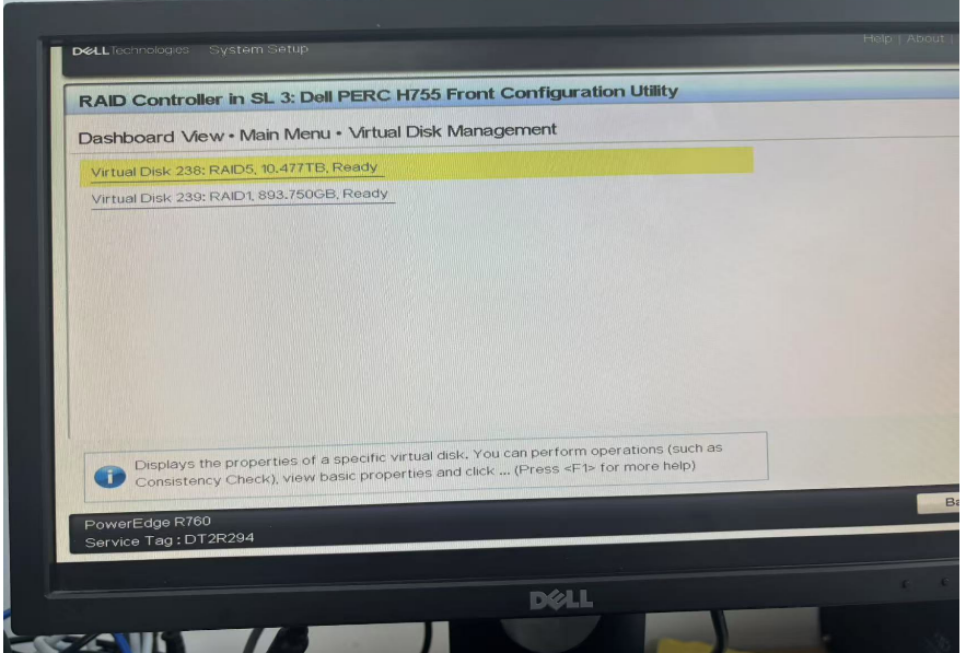

6.返回查看创建的RAID5

如下图：
