练习

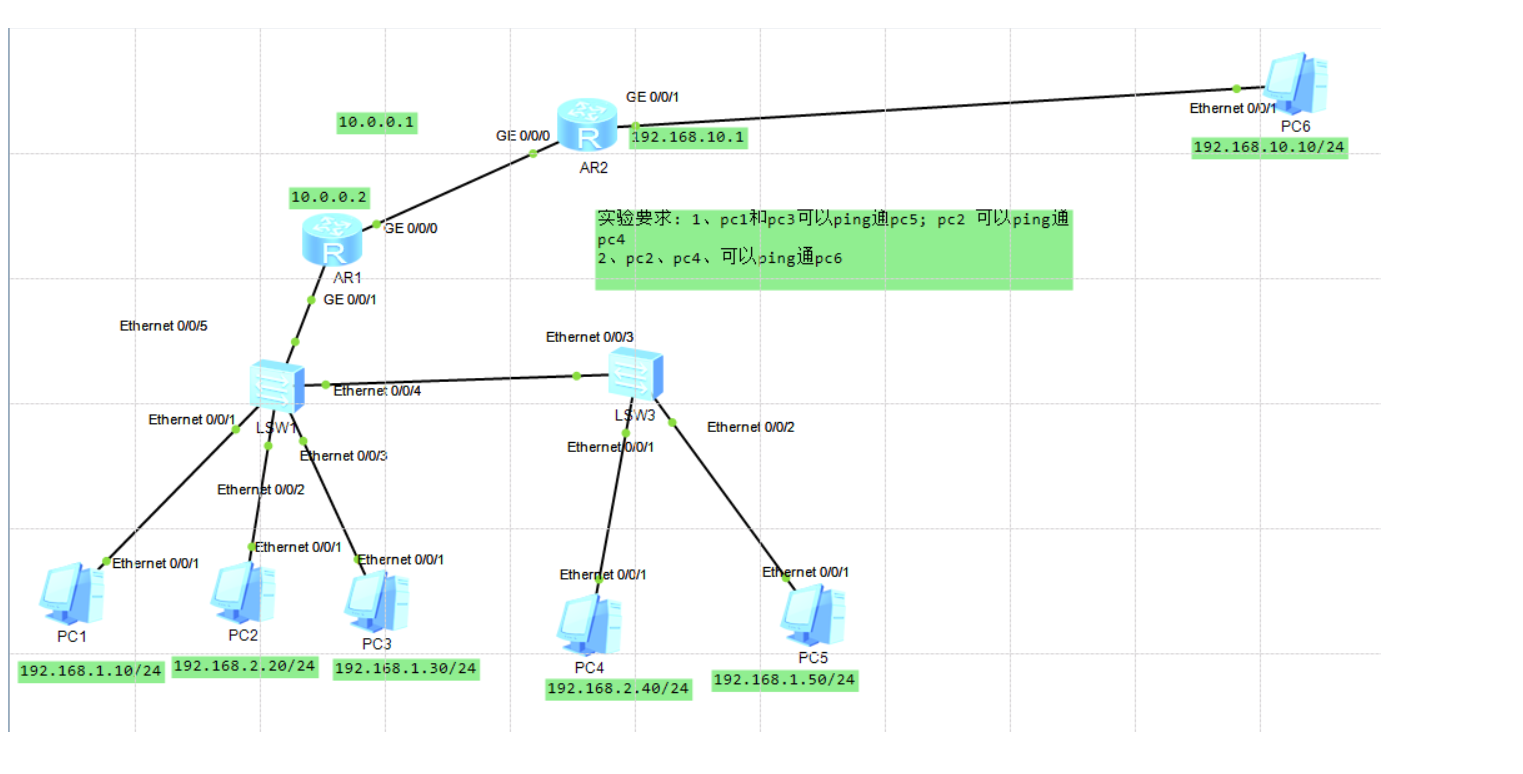

1.拓扑图及要求

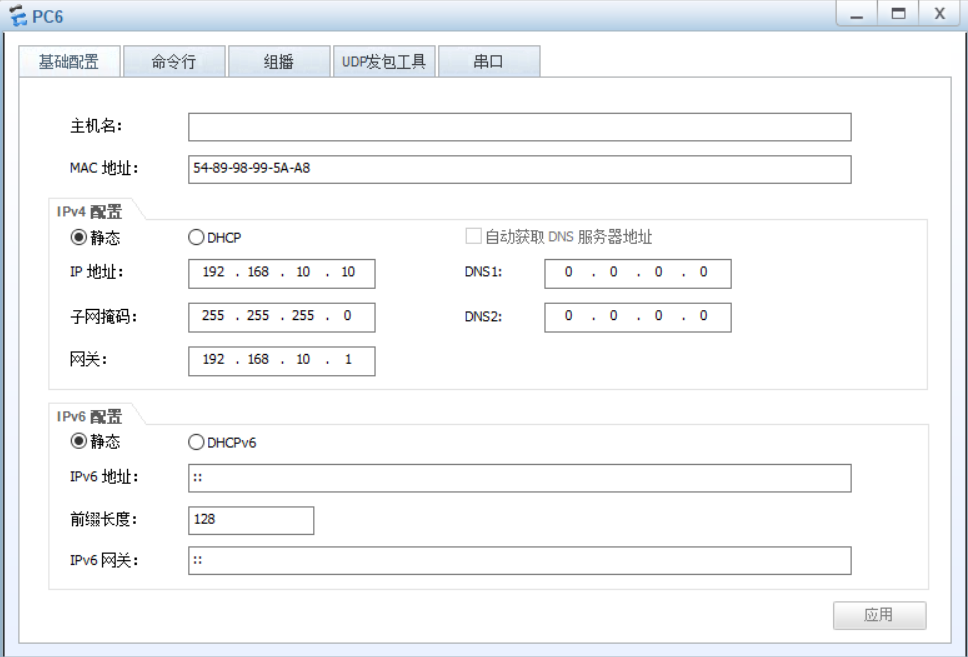

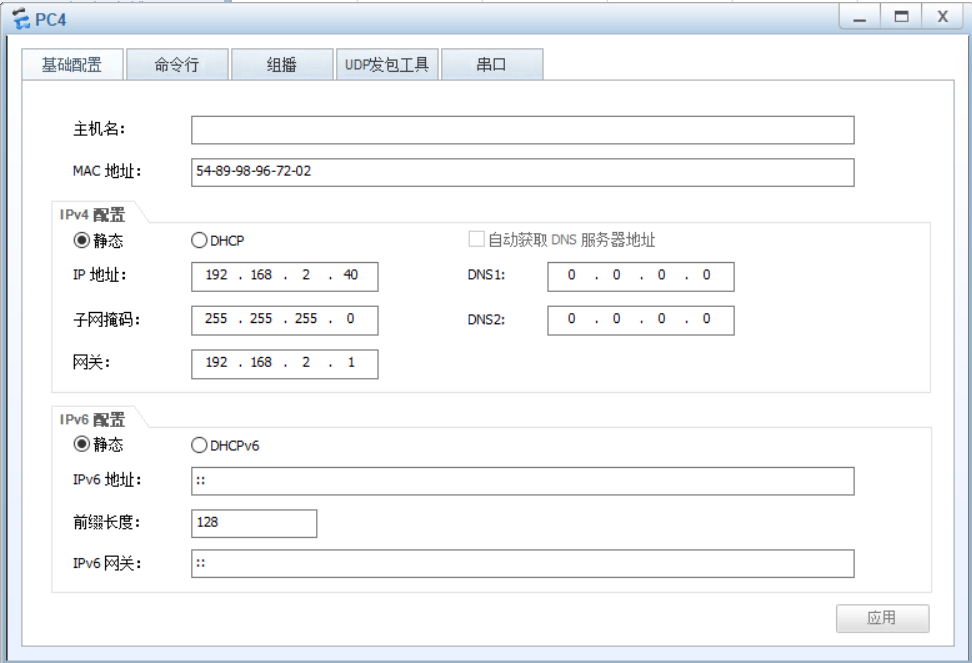

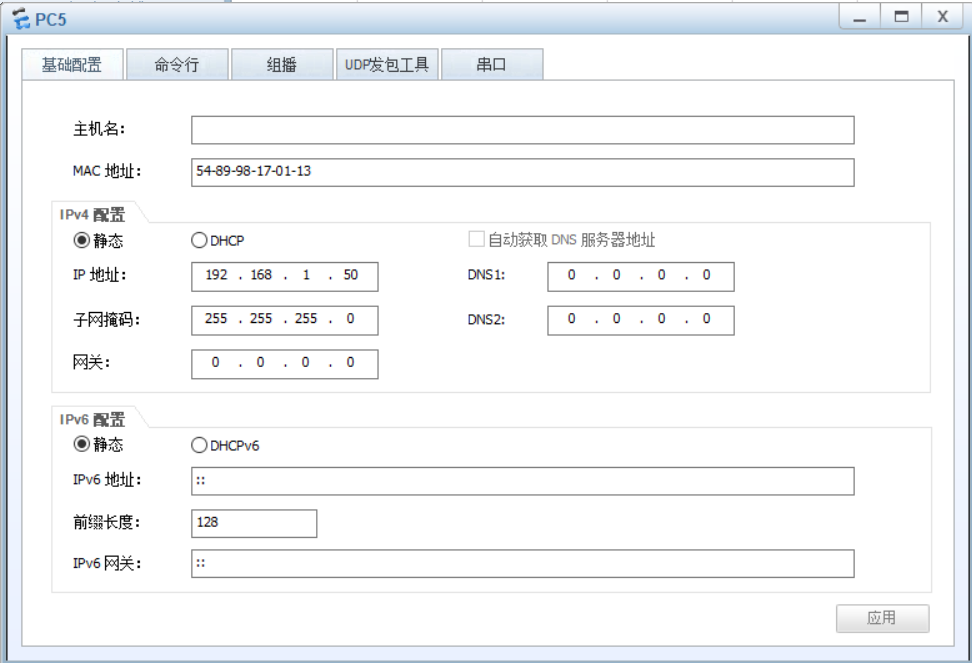

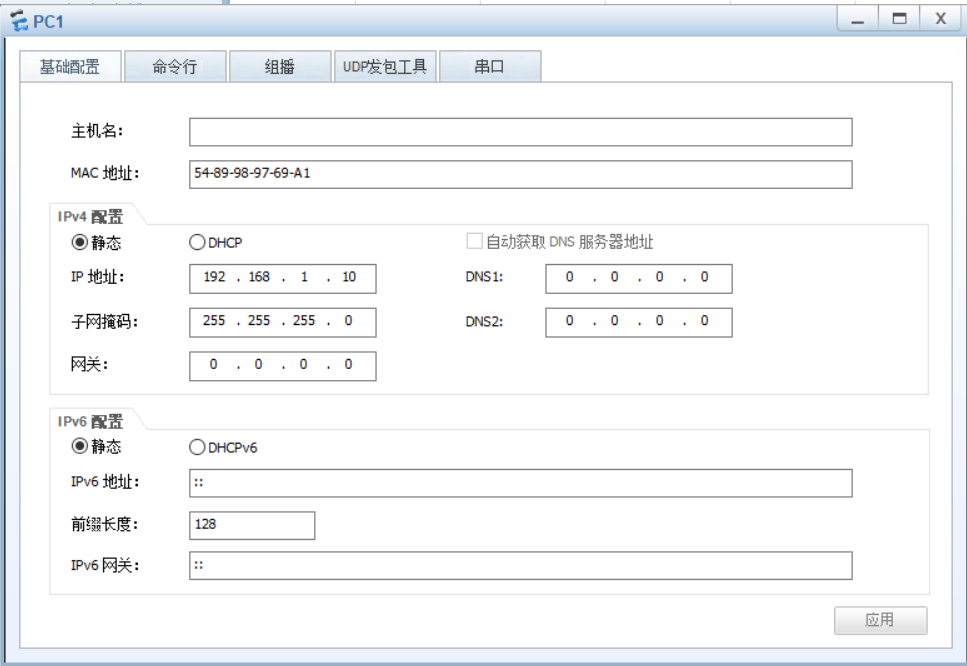

2.PC机配置

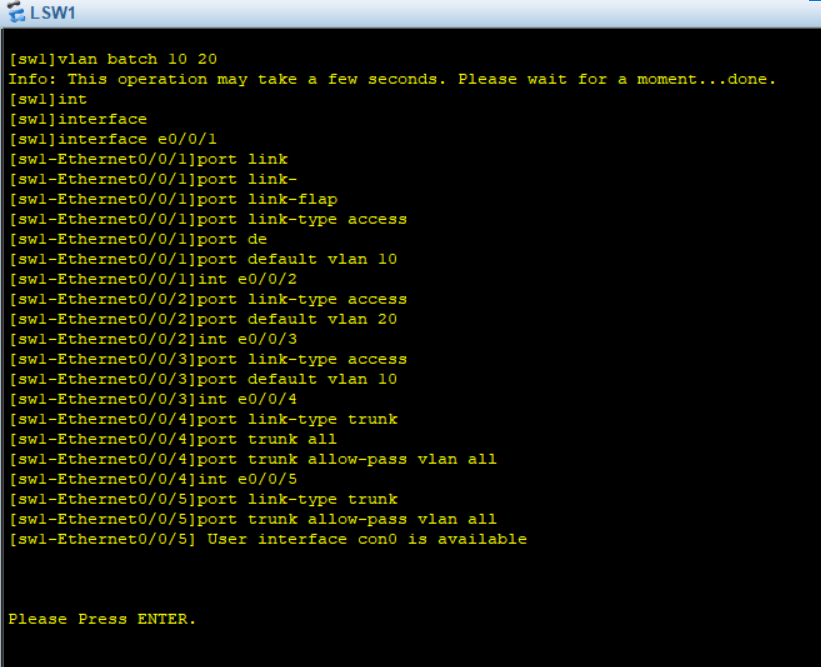

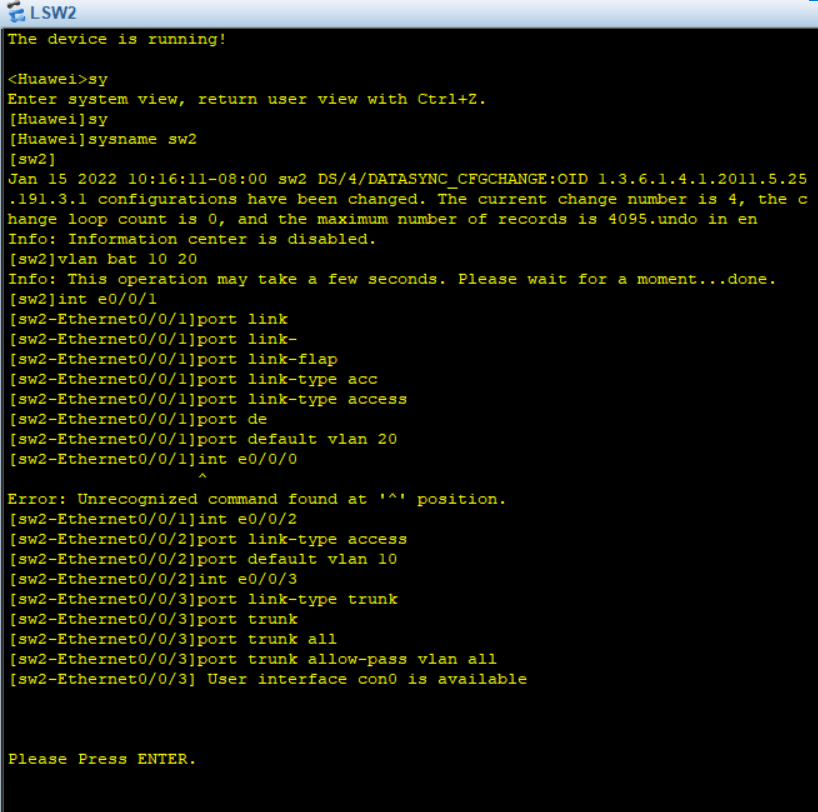

 3.交换机配置







PC1,PC3,PC5配置vlan10，达到互通的目的

PC2,PC4配置vlan20，达到互通目的

注意接口类型，access接口只允许一个vlan通过，trunk接口允许多个vlan通过，因此交换机与主机之间的接口类型为access，交换机与交换机之间的接口类型为trunk

4.单臂路由配置

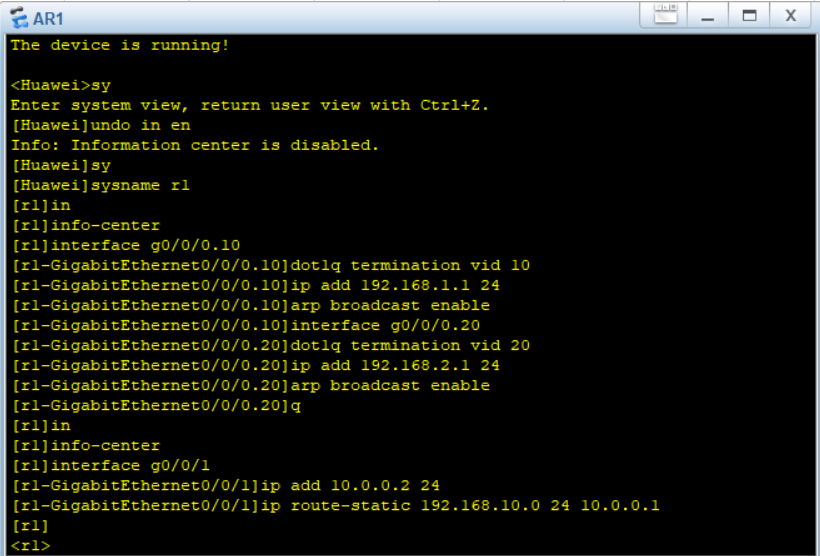

dot1q是IEEE802.1q定义VLAN的方式，将g0/0/0.10接口定义为VLAN10

ip add 192.168.1.1 24是在此接口上添加VLAN10网段的IP地址
需要注意的是配置完IP地址后要将此接口的arp广播打开，即arp broadcast enable。

将g0/0/0.20接口定义为VLAN20

ip add 192.168.2.1 24是在此接口上添加VLAN10网段的IP地址
需要注意的是配置完IP地址后要将此接口的arp广播打开，即arp broadcast enable。
此外，还需要配置静态路由IP route-static 192.168.10.0（非直连网段） 24（子网掩码） 10.0.0.1（下一跳地址）

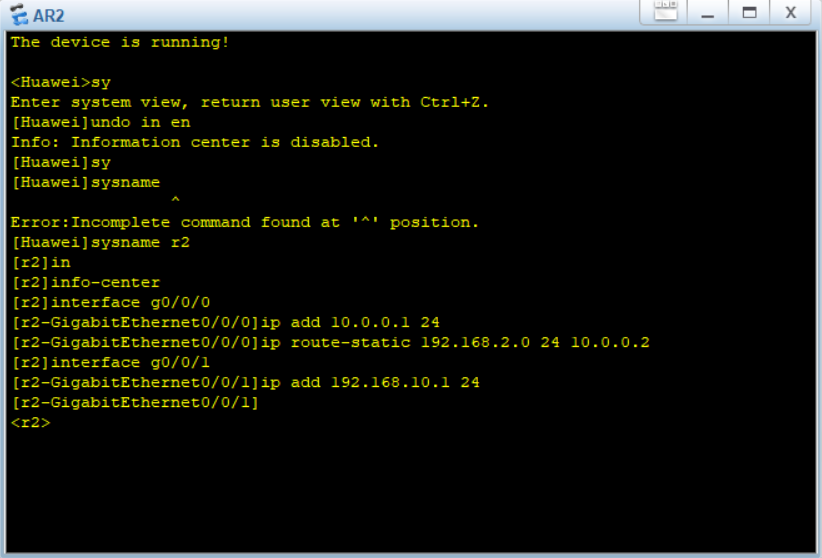

5.路由配置



 主要配置静态路由 IP route-static 192.168.2.0（非直连网段） 24 （子网掩码）10.0.0.2（下一跳地址）

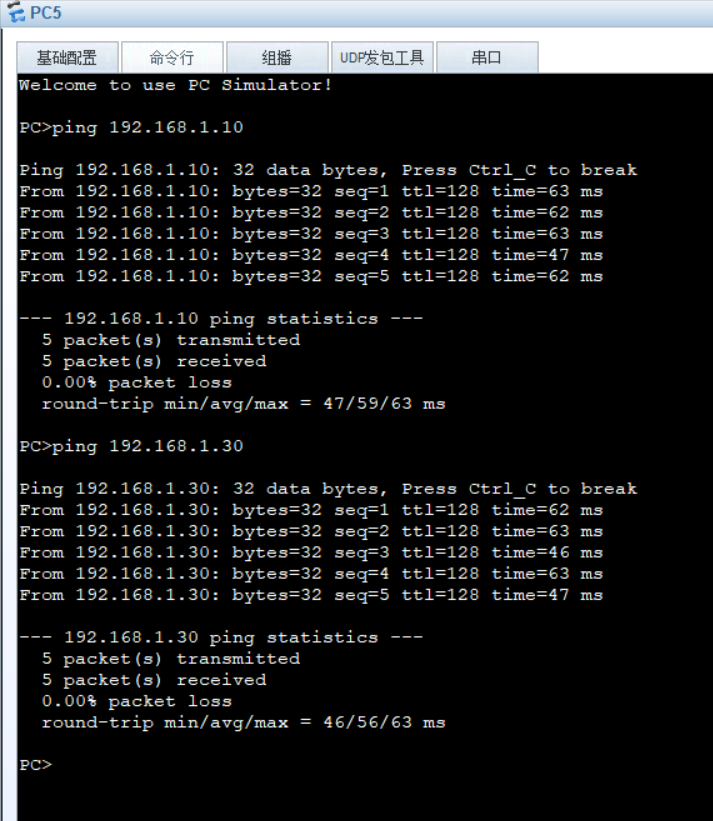

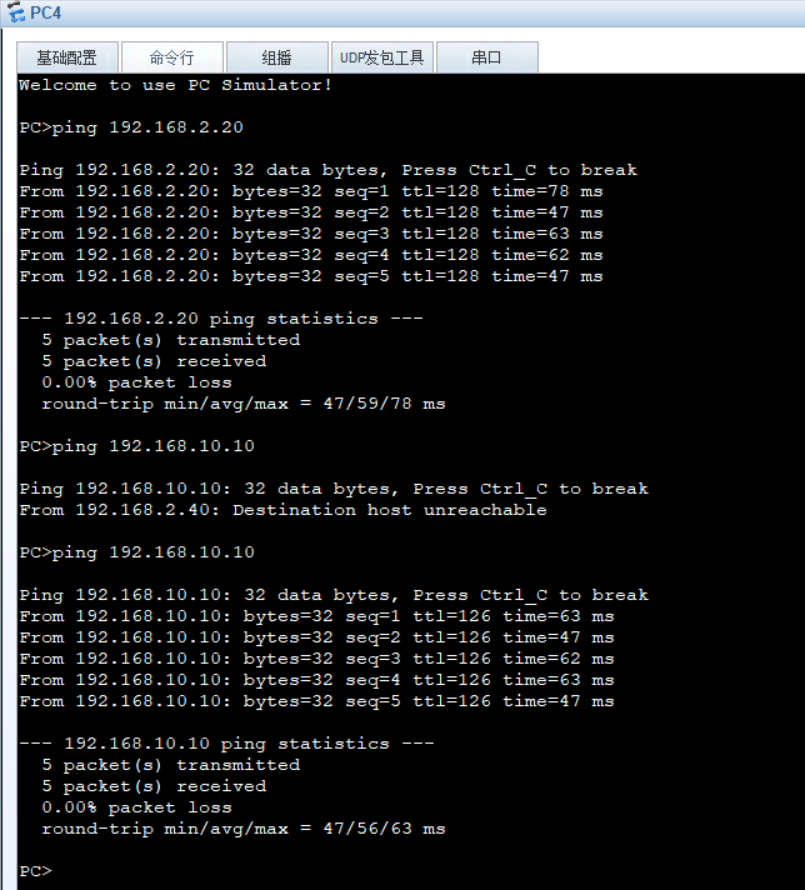

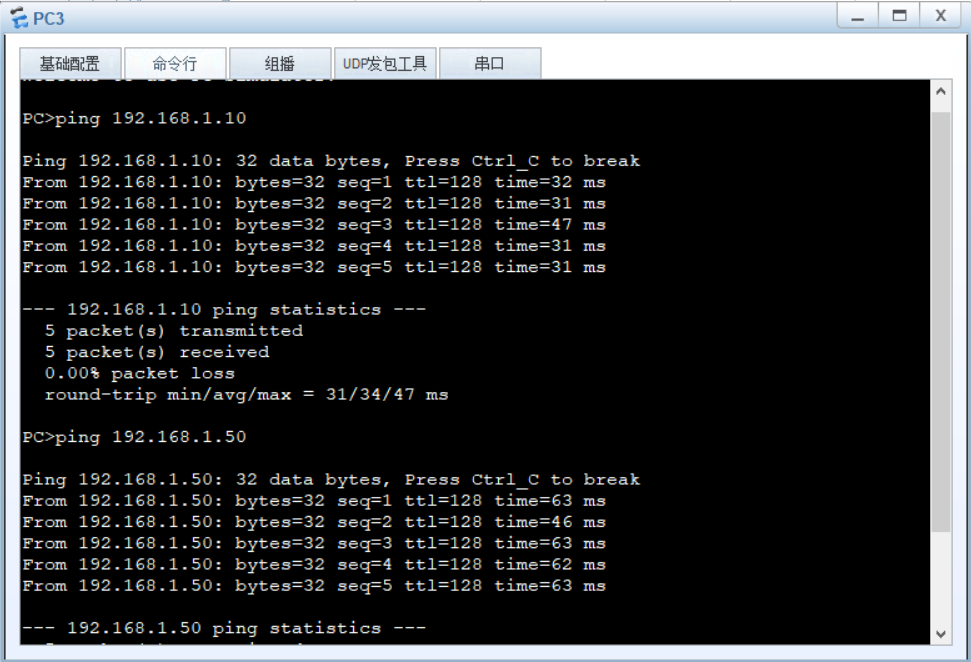

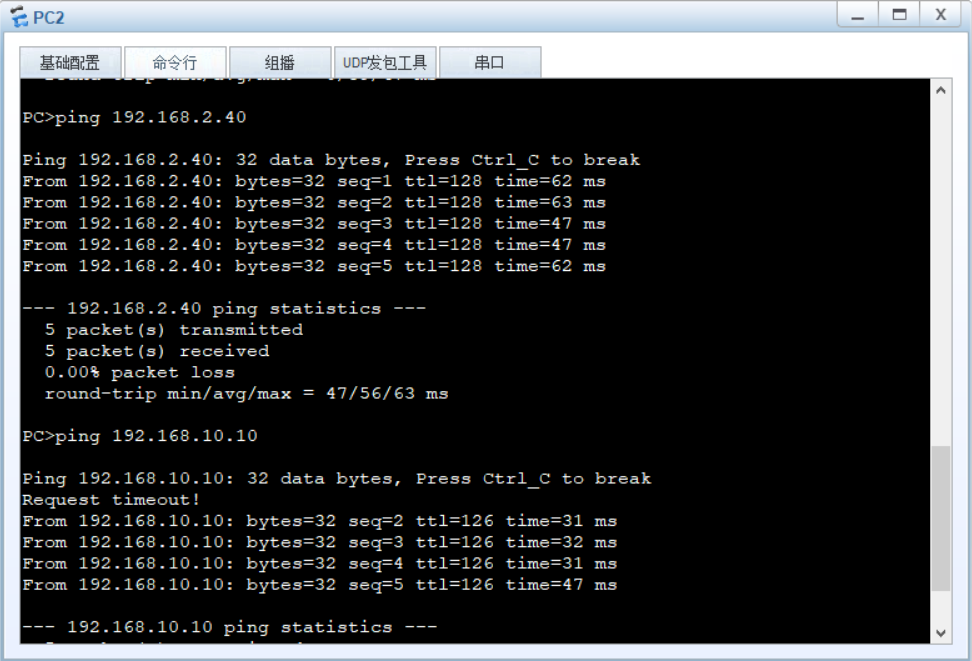

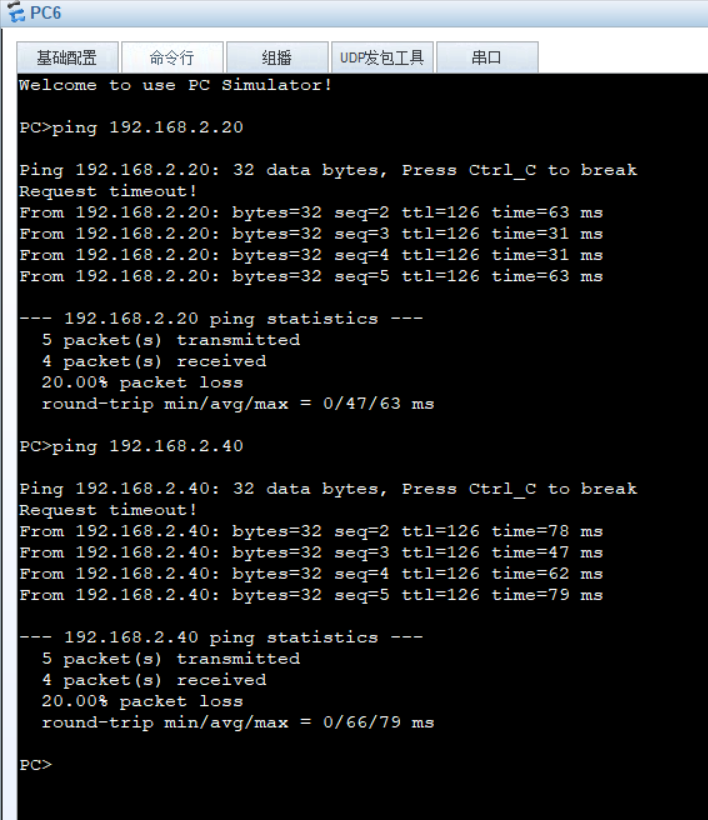

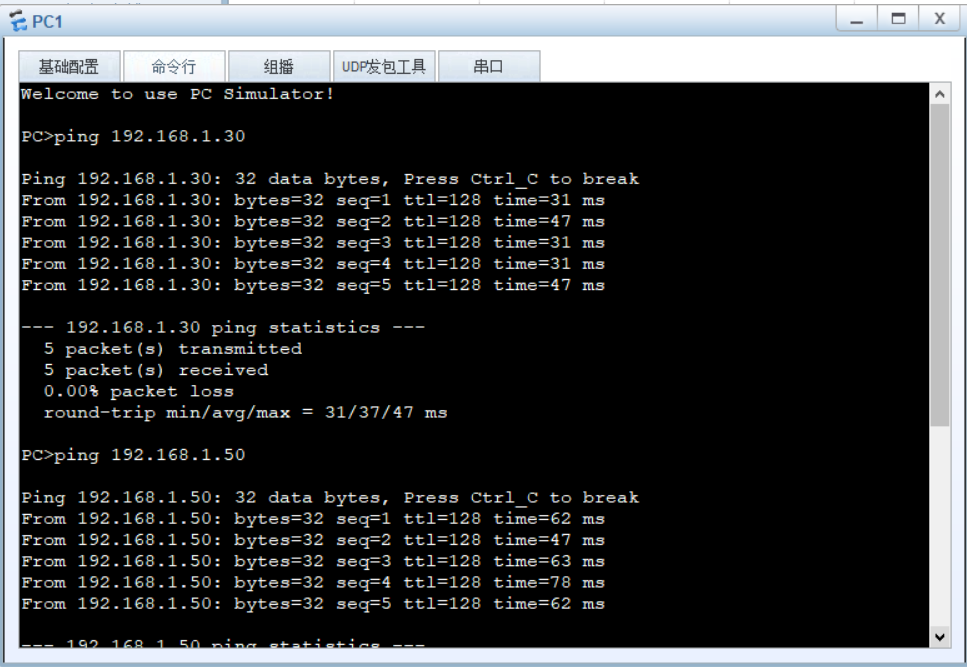

6.测试
