单臂路由

一、实验目标

• 掌握单臂路由配置方法；
• 通过单臂路由实现不同VLAN间互相通信；

二、技术原理

单臂路由：是为实现VLAN间通信的三层网络设备路由器，它只需要一个以太接口，通过创建子接口可以承担所有VLAN的网关，而在不同的VLAN间转发数据。

三、实验步骤

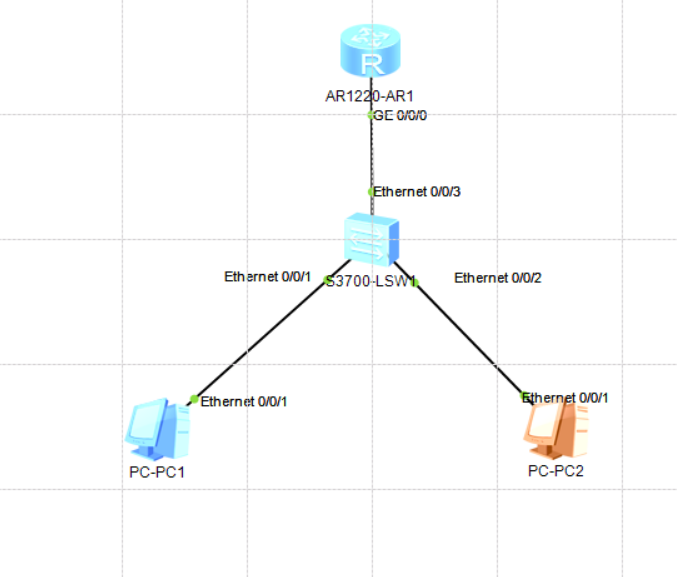

实验拓扑

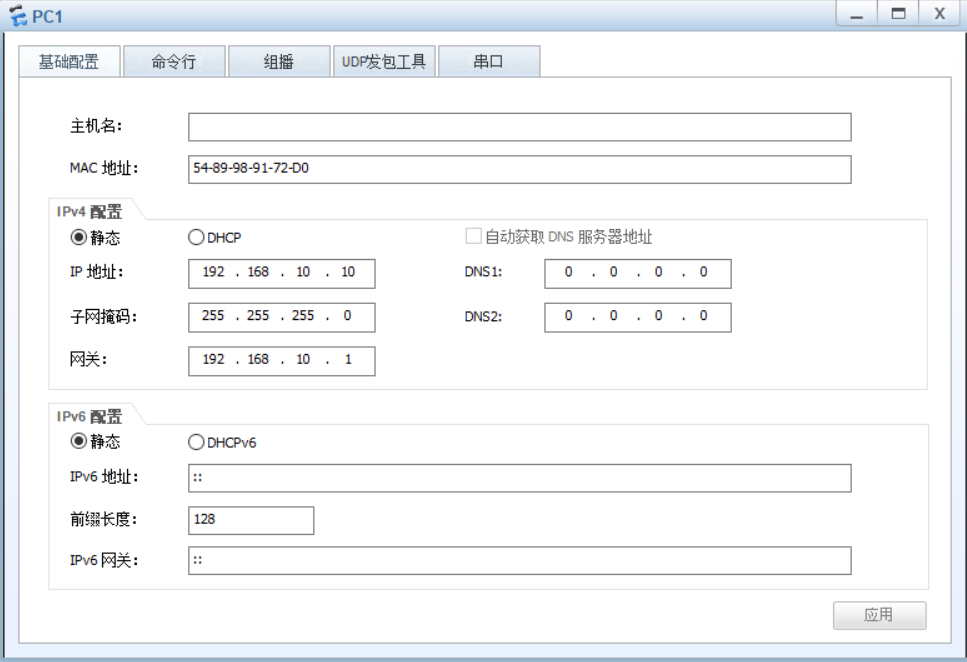

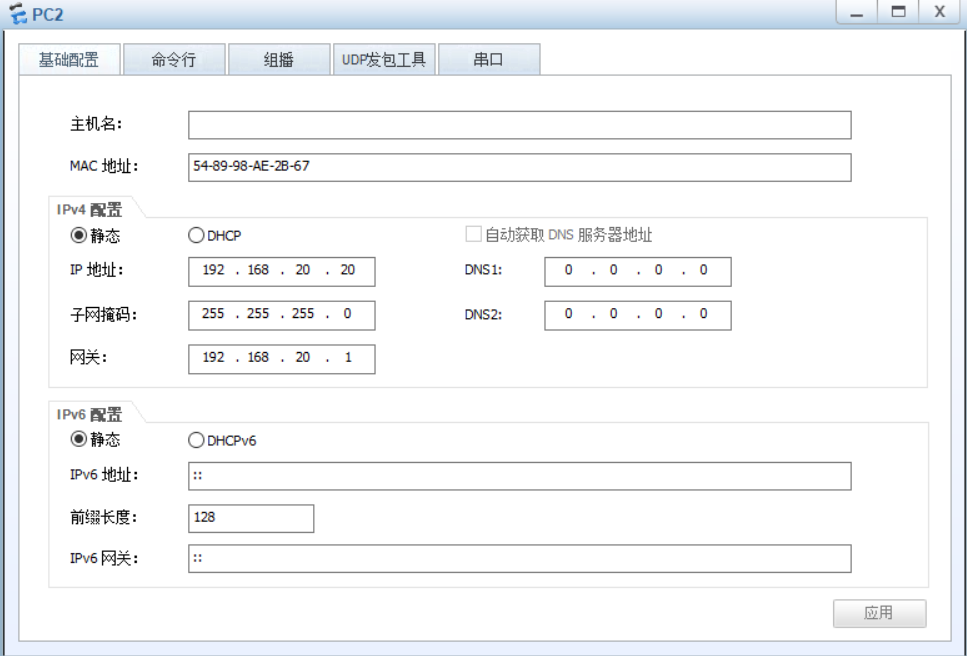

PC机配置：

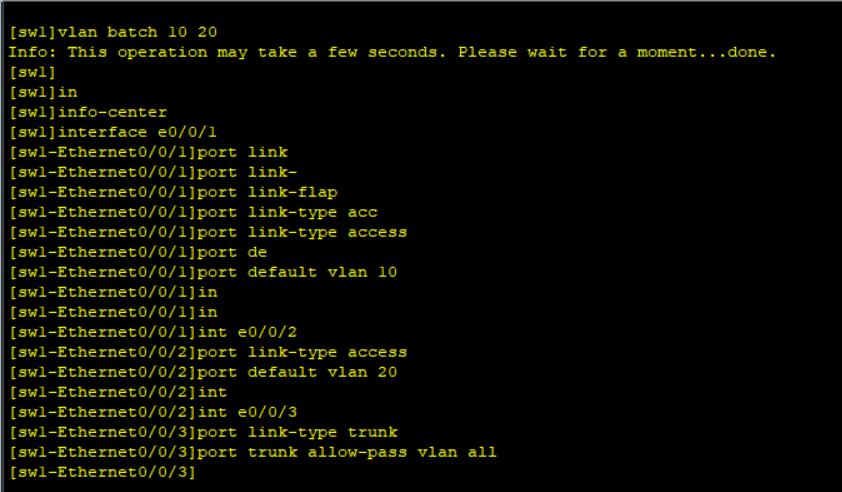

交换机配置：需要注意接口类型，access接口只允许通过一个vlan，trunk接口允许通过多个vlan。

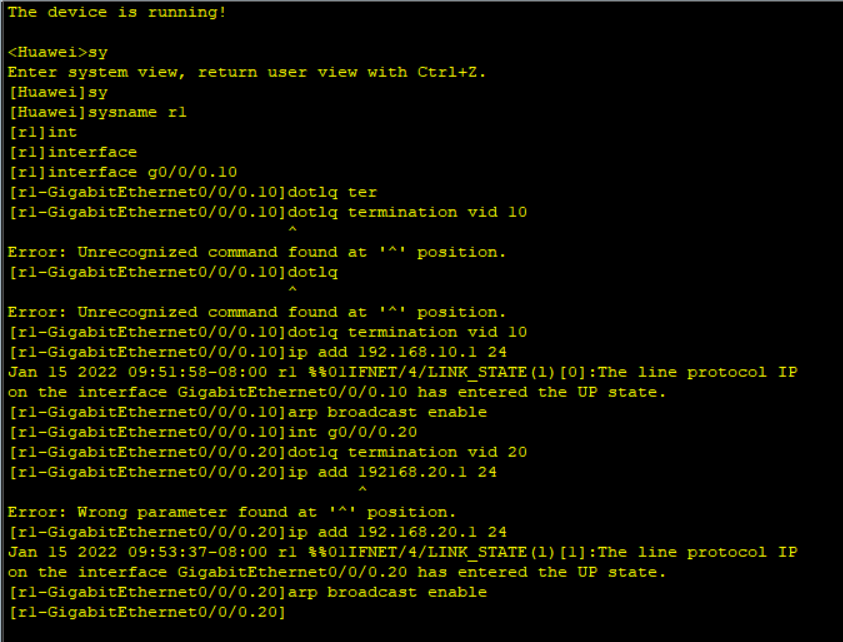

 路由配置：



 其中

dot1q是IEEE802.1q定义VLAN的方式，将此接口定义为VLAN10

ip add 192.168.10.1 24是在此接口上添加VLAN10网段的IP地址
需要注意的是配置完IP地址后要将此接口的arp广播打开，即arp broadcast enable。

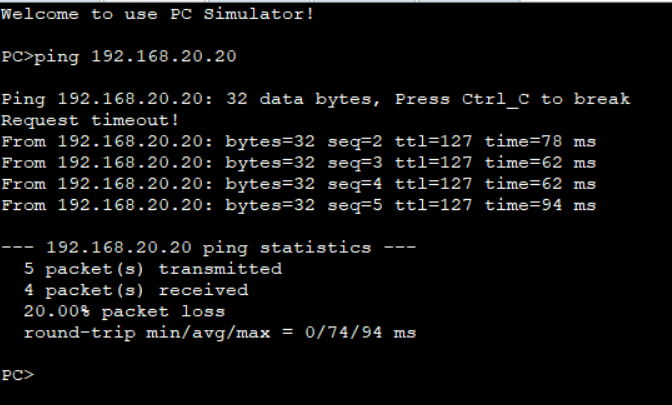

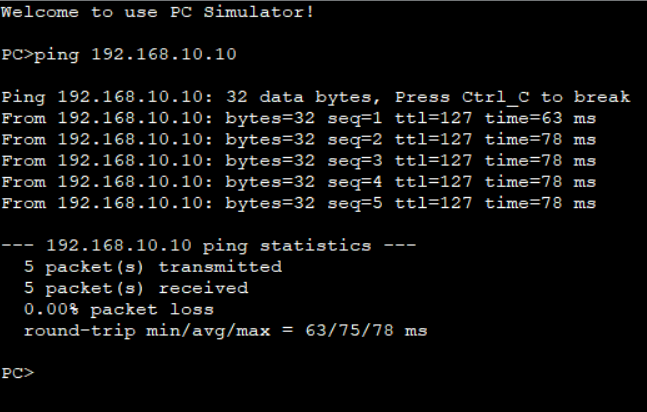

 测试：
