路由配置

        路由器是网络层的连接设备，它的主要作用是用来实现几个子网之间的通信，也可以作为局域网对外连接互联网的设备。

        默认路由是一种特殊的静态路由，指的是当路由表中与包的目的地址之间没有匹配的表项时路由器能够做出的选择，其格式为0.0.0.0 0 网关

        路由的工作原理：路由器具有判断网络地址和选择IP路径的功能，它能在多网络互联环境中，建立灵活的连接，可用完全不同的数据分组和介质访问方法连接各种子网，路由器只接受源站或其他路由器的信息。

       路由器转发IP数据报的基本过程：

（1）从收到的数据报首部提取目的IP地址

（2）先判断是否为直接交付。对路由器直接相连的网络逐个进行检查：用个网络的子网掩码和目的IP地址按位“与”计算，看结果是否和相应的网络地址匹配。若匹配，则把分组进行直接交付，转发任务结束；

（3）否则就是间接交付，取路由表中的每一行表项中的子网掩码与目的IP地址按位“与”计算，得到网络地址，若网络地址与该表项中的网络地址匹配，则把数据报传送给该表项指明的下一跳路由器；

（4）否则，若路由表中有一个默认路由，则把数据报传送给表项指明的默认路由器。

（5）否则，报告转发数据报出错。

       配置静态路由相关命令：ip route-static 10.1.3.0 24 10.1.2.1

其中10.1.3.0为非直连网段，24即255.255.255.0，为子网掩码，10.1.2.1为下一跳地址。

实例演示

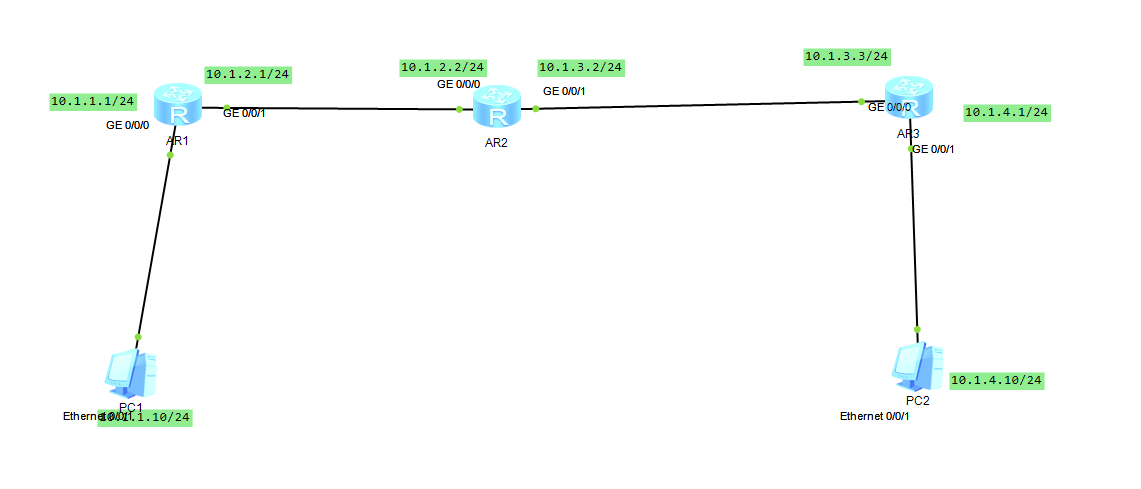

拓扑图：

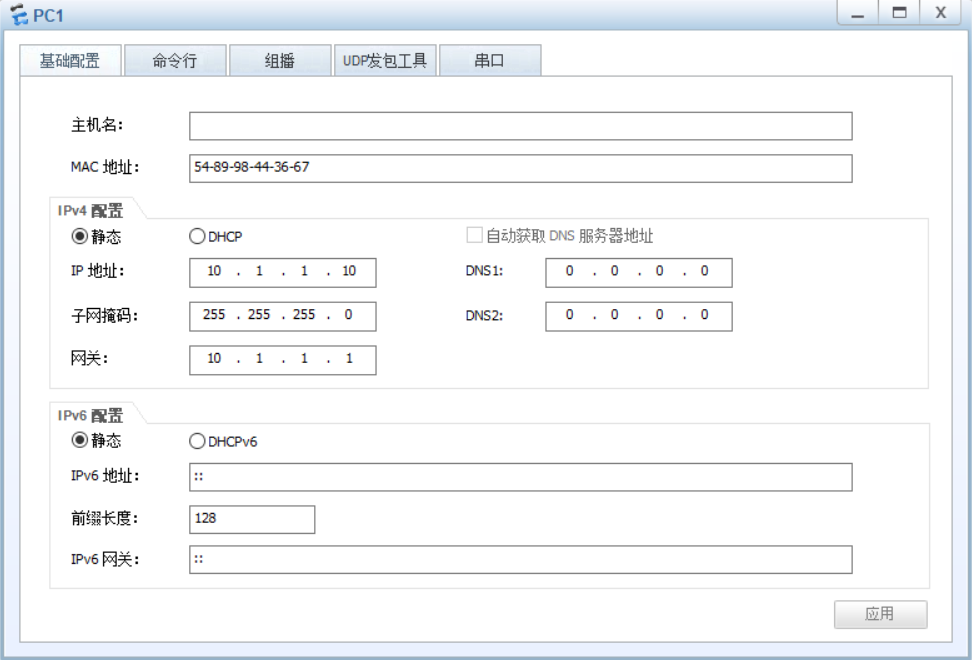

PC1配置：

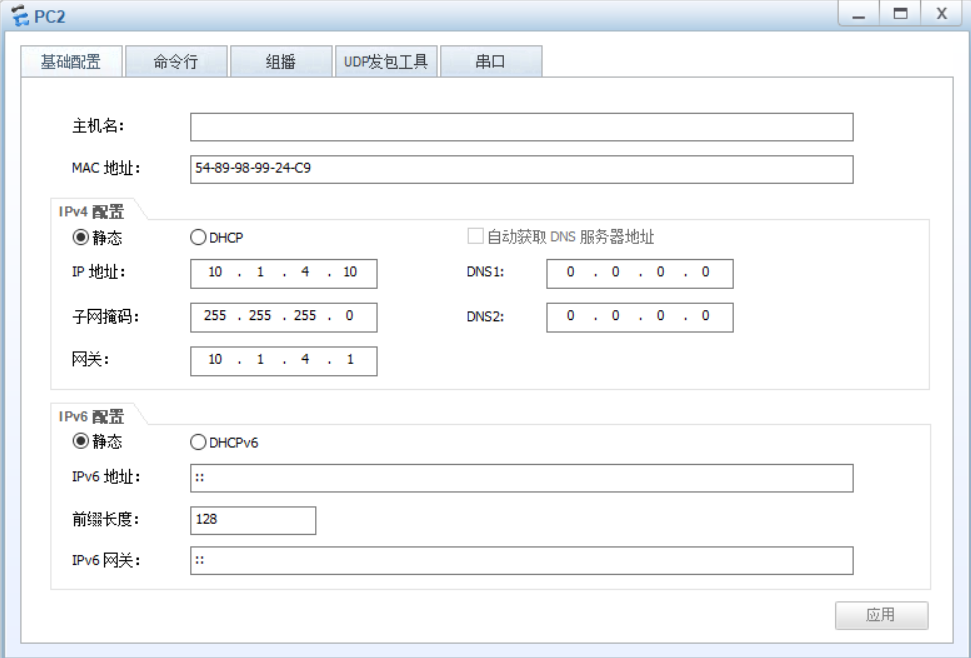

 PC2配置：

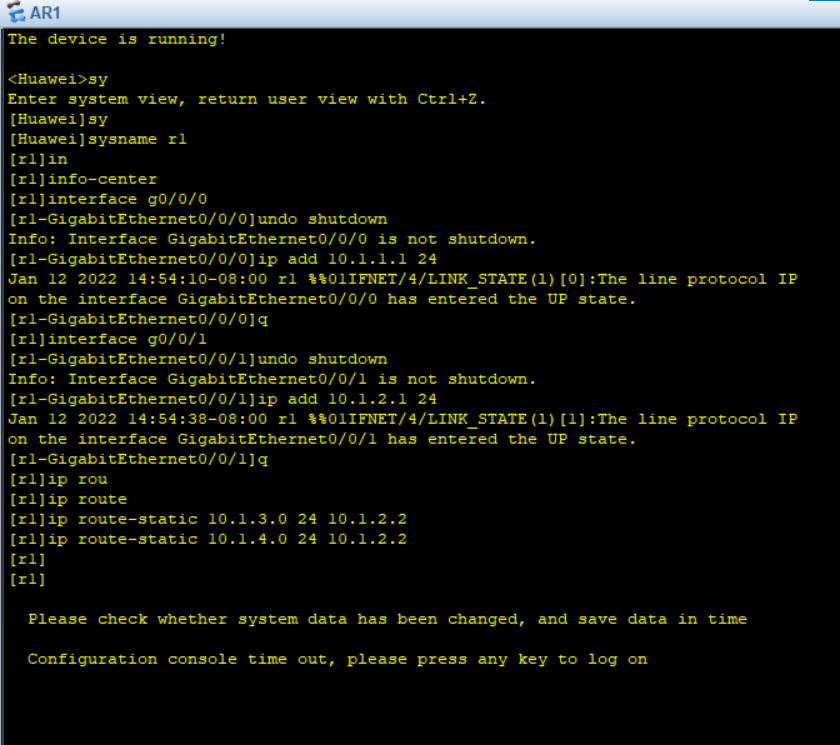

 AR1配置：非直连网段可能不止一个，但下一跳是一样的

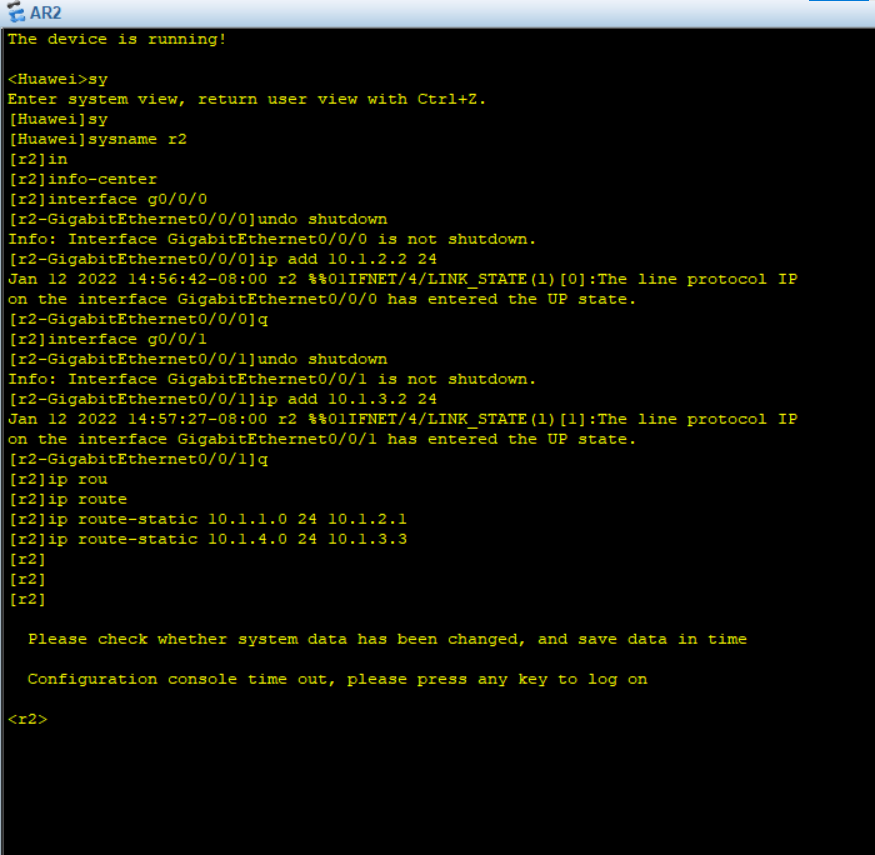

 AR2配置：

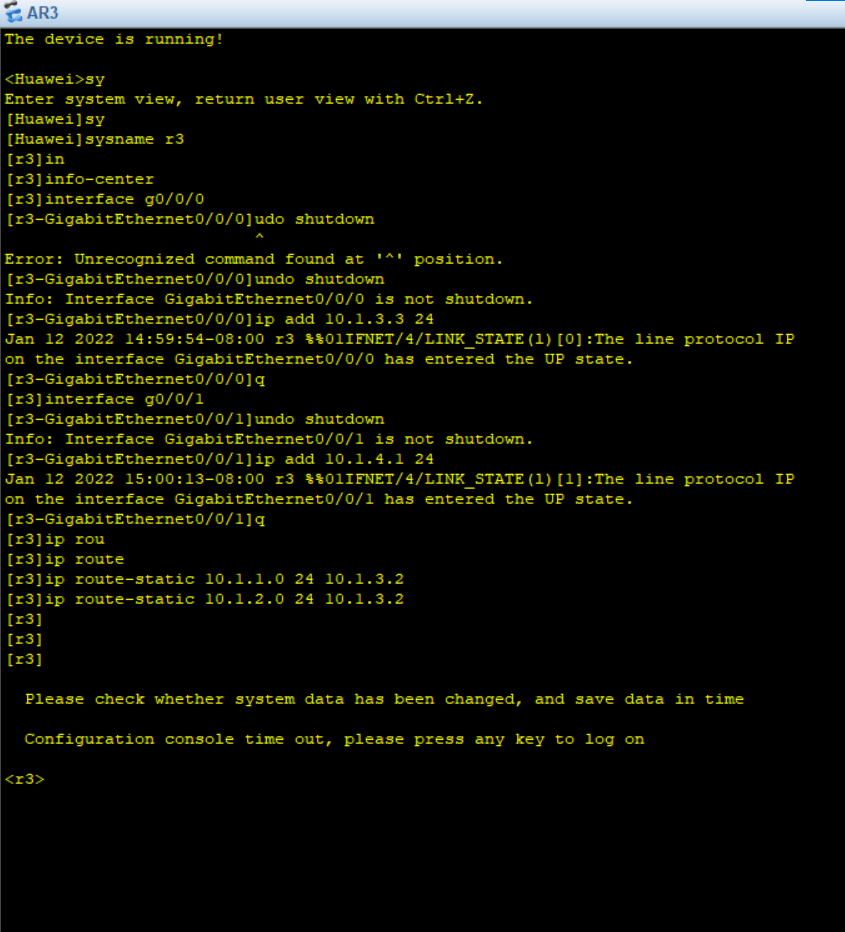

 AR3配置：

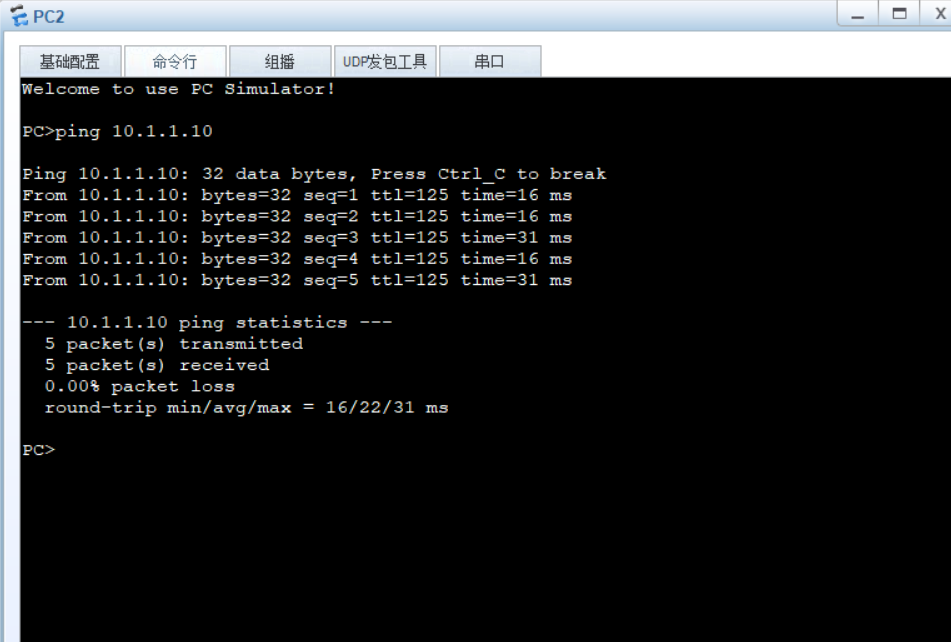

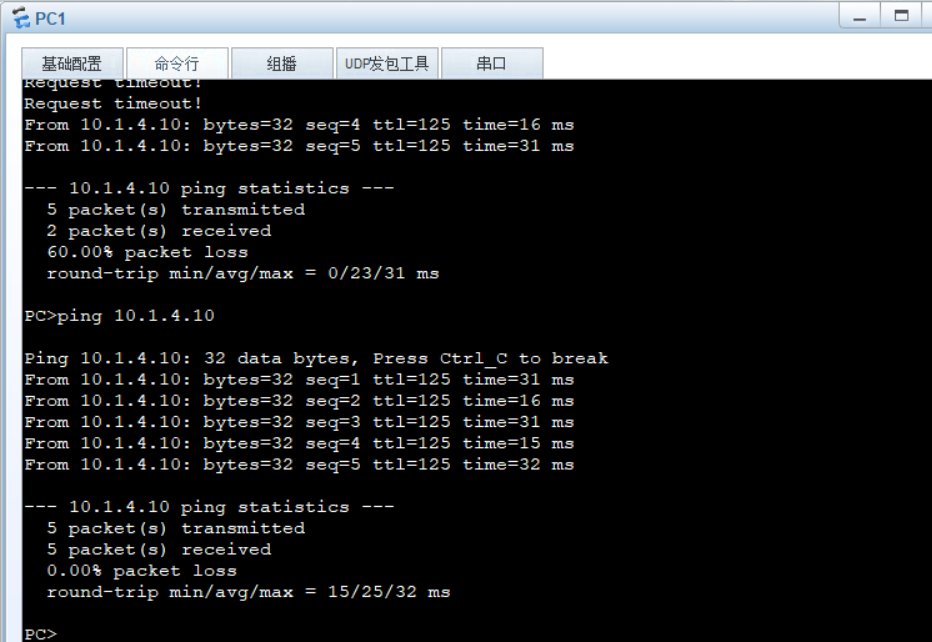

 在PC机上验证
