实验3：OpenFlow协议分析实践

实验3：OpenFlow协议分析实践

一、实验目的

1. 能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
2. 能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

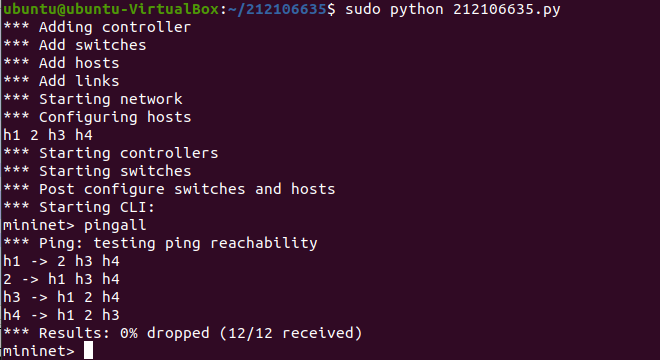

1. 搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据。


主机	IP地址
h1	192.168.0.101/24
h2	192.168.0.102/24
h3	192.168.0.103/24
h4	192.168.0.104/24



2. 查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。
   （一）HELLO



   （二）FEATURES_REQUEST

3. （三）SET_CONFIG

4.

   （四）PORT_STATUS



   （五）FEATURES_REPLY



   （六）PACKET_IN

   （七）FLOW_MOD

   （八）PACKET_OUT

5. 回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？ 答：TCP协议

（二）进阶要求

将抓包基础要求第2步的抓包结果对照OpenFlow源码，了解OpenFlow主要消息类型对应的数据结构定义。

（三）实验报告

1. 请用Markdown排版；
2. 基础要求只需要提交导入到/home/用户名/学号/lab3/目录下的拓扑文件，wireshark抓包的结果截图和对应的文字说明；
3. 进阶要求为选做，有完成的同学请提交相关截图对应的OpenFlow代码，加以注释说明，有完成比未完成的上机分数更高。
4. 个人总结，包括但不限于实验难度、实验过程遇到的困难及解决办法，个人感想，不少于200字           通过这次实验，使我对抓包和分析openflow的数据包交互过程更加熟悉，。在实际操作的过程中我遇到了一个问题是，进行pingall操作后，并没有在wireshark中发现hello包，然后删了又重新做还是不行，最后查找资料，发现是应该先打开wireshark，在进行pingall操作才会正常，虽然是一个小问题但是确实影响心情。其余就是查找数据的过程比较麻烦，要利用过滤工具，就会事半功倍。
