实验1 8086汇编指令编码和调试

四、实验结论

1.实验任务1

已经练习并熟练掌握debug、masm、link用法。

2.实验任务2

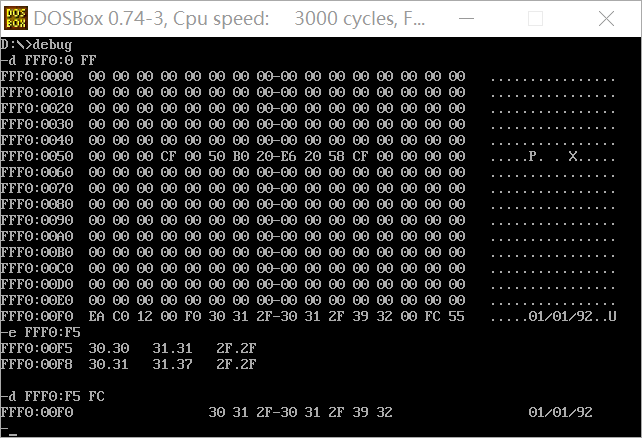

1.使用d命令查看生产时期

2.使用e命令修改生产日期所在内存单元的，修改后，再次使用d命令查看

结论：不能修改，因为8086CPU的ROM的内存地址空间为00000F~9FFFFH，生产日期所在内存空间包含在其中，而ROM为只读存储器，故无法修改。

3.实验任务3

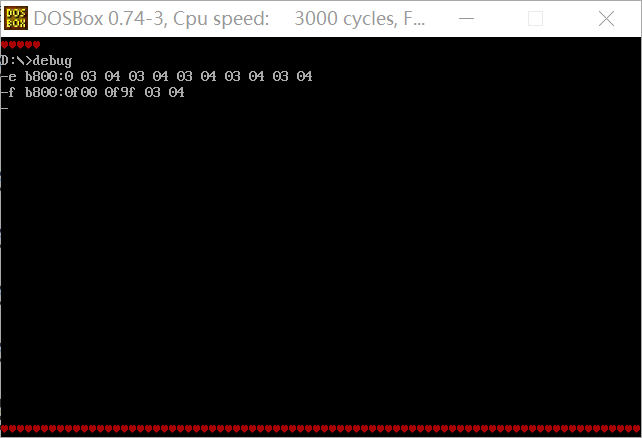

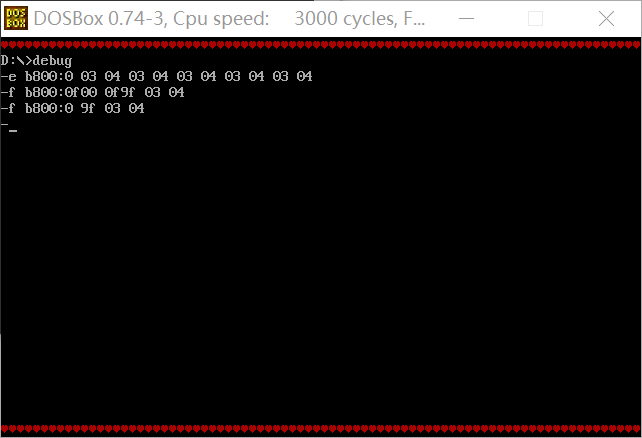

1.在debug中使用e命令修改内存单元的命令

2.在debug中使用f命令批量填充内存单元的命令

3.尝试修改内存单元3.尝试修改内存单元

4.实验任务4

（1）填空

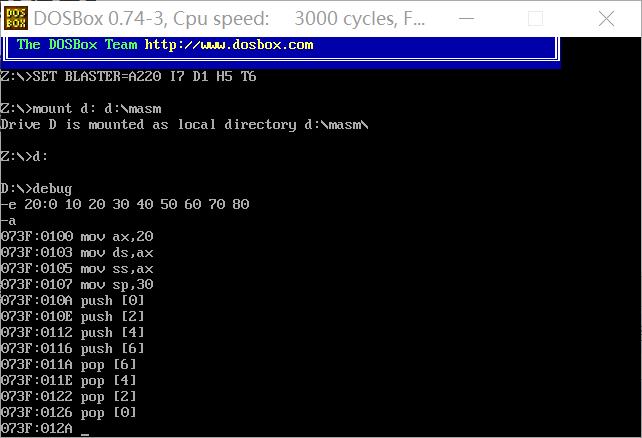

-a
mov ax, 20
mov ds, ax
mov ss, ax
mov sp, 30
push [0]      ; 执行后，寄存器(sp) = _002E_
push [2]      ; 执行后，寄存器(sp) = _002C_
push [4]      ; 执行后，寄存器(sp) = _002A_
push [6]      ; 执行后，寄存器(sp) = _0028_
pop [6]       ; 执行后，寄存器(sp) = _002A_
pop [4]       ; 执行后，寄存器(sp) = _002C_
pop [2]       ; 执行后，寄存器(sp) = _002E_
pop [0]       ; 执行后，寄存器(sp) = _0030_

 （2）回答问题

问题1：题目要求是把00220H ~ 0022fH用作栈空间。指令 mov ss, ax 和 mov sp, 30 执行后， 栈顶的逻辑地址和物理地址分别是？

答：栈顶的逻辑地址为0022:0030，物理地址为00230H。

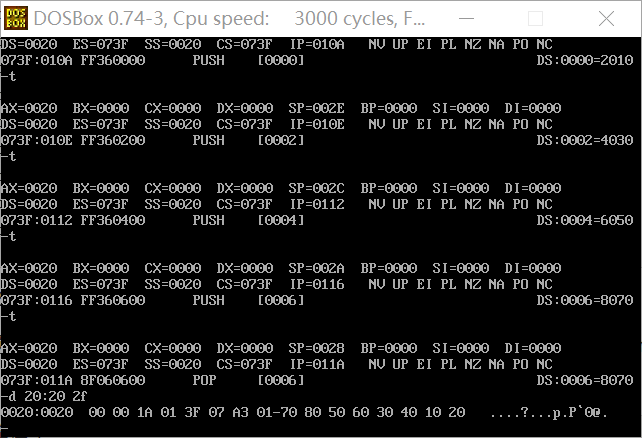

问题2：单步调试到汇编指令 push [6] 执行结束， pop [6] 执行之前，使用 d 20:20 2f 查看此 时栈空间数据，给出实验截图。

答：

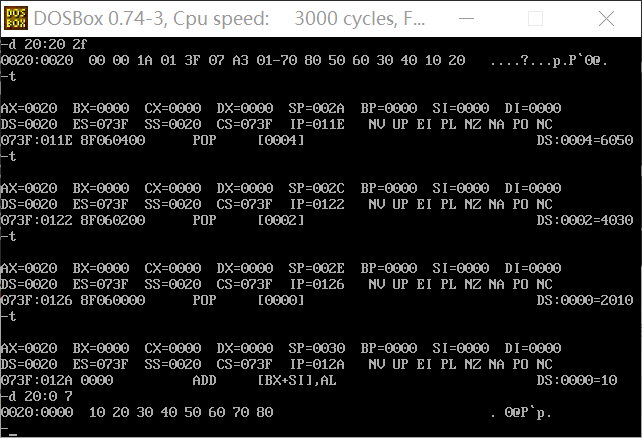

问题3：汇编指令 pop [0] 执行结束后， pop [0] 指令执行结束后，使用d命令 d 20:0 7 查看此时数据空间内的数据是否有变化。给出实验截图。

答：数据空间内的数据没有变化。

问题4：如果把最后四条指令改成截图中的顺序， pop [6] 指令执行结束后，使用d命令 d 20:0 7 查看此时数据空间内的数据是否有变化。给出实验截图。

 答：数据有变化。

5.实验任务5

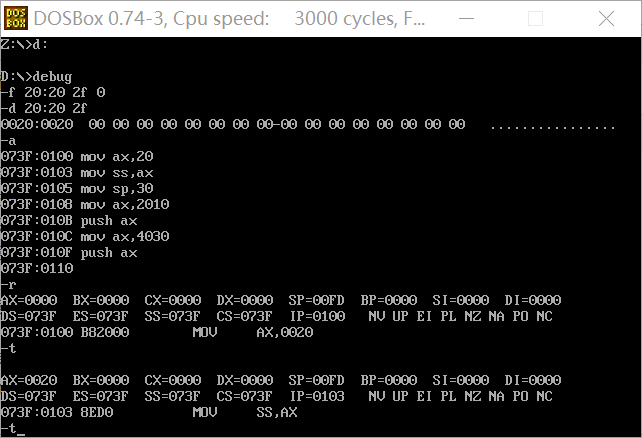

问题1：使用t命令单步执行 mov ss, ax 时，是单步执行完这一条指令就暂停了吗？后面的指令 mov sp, 30 是什么时候执行的？

答：单步执行完mov ss, ax后，mov sp, 30立刻被执行了，从截图中可以看出在mov ss, ax执行后SP已经变成了30，同时紧接着执行的下一条指令变成了mov ax, 2010。这是因为要确保段寄存器SS和栈指针的修改不被破坏。

问题2：根据汇编指令，前三条指令执行后，00220H ~ 0022fH被设置为栈空间。并且，初始时，已通过f命令将初始栈空间全部填充为0。观察单步调试时，栈空间00220H ~ 0022fH内存单元值的变化，特别是图示中黄色下划线表示出的数据值。根据实验观察，尝试思考和分析原因。

答：黄色下划线表示的是CS:IP，在数据进栈的同时，存储的位置也发生了改变。

6.实验任务6

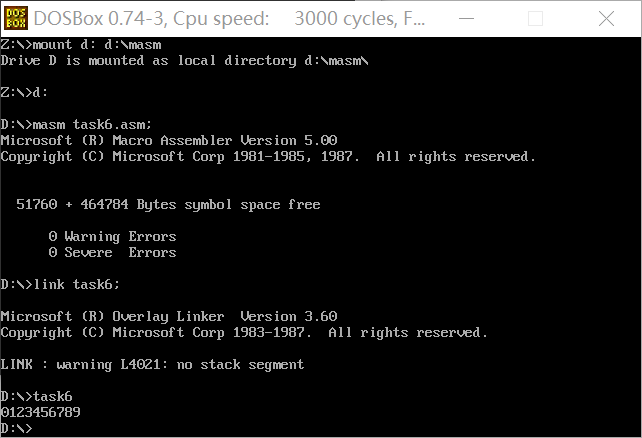

1.使用masm、link，汇编、链接，得到可执行文件task5.exe。运行程序。

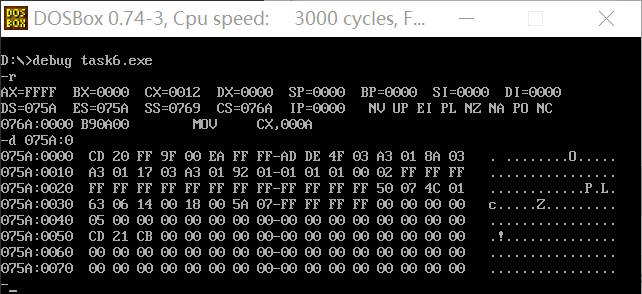

2.在debug中，使用d命令，查看task5.exe的程序段前缀，观察这256个字节的内容，验证前两个字节是否是CD 20。



7.实验任务7

（1）补全程序。



assume cs:code
code segment
     mov ax, __cs__
     mov ds, ax
     mov ax, 0020h
     mov es, ax
     mov bx, 0
     mov cx, __17h__
s: mov al, [bx]
    mov es:[bx], al
    inc bx
    loop s

    mov ax, 4c00h
    int 21h
code ends
end



原因：由于是复制当前程序，当前程序的程序段地址存储在CS中，因此将CS中的数据移至DS寄存器作为数据段，所以第一空填cs。

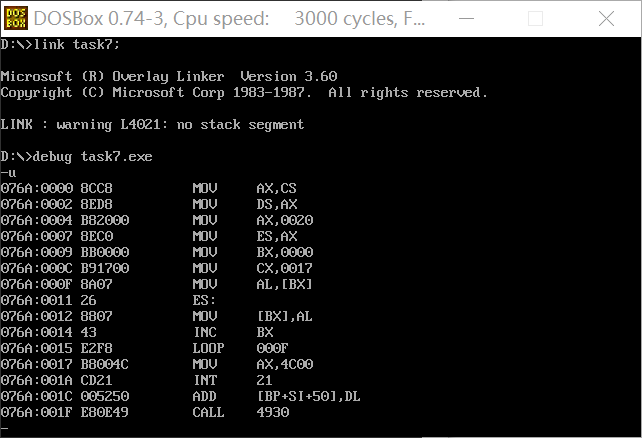

           task7.asm中line3-line12的代码占据了17h个单元（如下图），一开始寄存器CX中存储的是循环的次数。

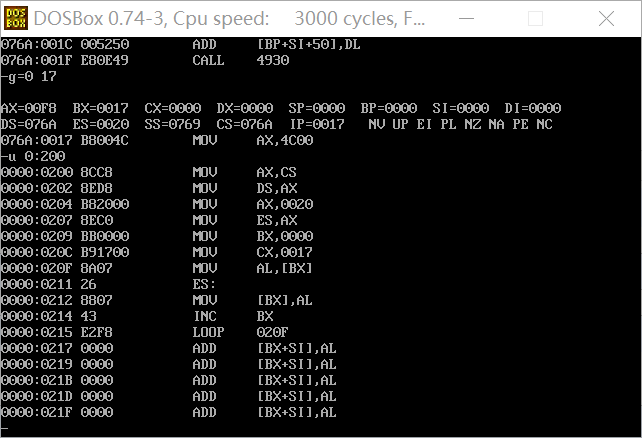

（2）在debug中调试，使用g命令将程序执行到 loop s之后、mov ax, 4c00h之前，然后，使用u命令对0:200h开始的内存单元反汇编，确认是否把task7.asm中line3-line12的代码复制到了目标内存空间。

五、实验总结

8086的工作在实模式下，可以对内存直接操作。直接改写显存地址空间的数据，可以让屏幕上直接显示对应内容。但是对内存使用没有任何保护。
保护模式相比于实模式，增加了一些控制寄存器和段寄存器，扩展通用寄存器的位宽，所有的通用寄存器都是 32 位的，还可以单独使用低 16 位，这个低 16 位又可以拆分成两个 8 位寄存器。长模式相比于保护模式，增加了一些通用寄存器，并扩展通用寄存器的位宽，所有的通用寄存器都是 64 位，还可以单独使用低 32 位。32 位可以拆分成一个低 16 位寄存器，低 16 位又可以拆分成两个 8 位寄存器。
