HCIP-OSPF进阶（二）OSPF报文格式②

限制邻居关系建立参数

• 子网掩码

在R2上修改网络掩码后，R2会将与R3的状态立即修改为Down状态。而R3会在40S死亡时间之后进行状态切换。

原因在于，R2在修改IP地址的掩码后，会认为之前的连接中断，需要重新建立连接，所以重置状态机。而R3则认为是无法沟通。故会等待死亡时间超时后才切换状态。

并且，该情况，在R3等待40S周期内，还是可以向R2转发数据，R2可以接收到该数据包，但无法回复。

• Hello时间

[r1-GigabitEthernet0/0/0]ospf timer hello 20 //修改OSPFhello时间

• Dead时间

[r1-GigabitEthernet0/0/0]ospf timer dead 120 //修改OSPFdead时间

注意：修改hello时间，则死亡时间随之改变，而仅修改死亡时间，hello间隔时间不变。

• OSPF特殊区域标记

跟修改掩码效果相同。

• 认证字段

两者均需要等待死亡时间超时，才会从full状态切换到down状态。





DBD包

• 使用未携带数据的DBD报文进行主从关系选举
• 使用携带数据的DBD报文进行目录信息共享
• 使用未携带数据的DBD报文进行确认

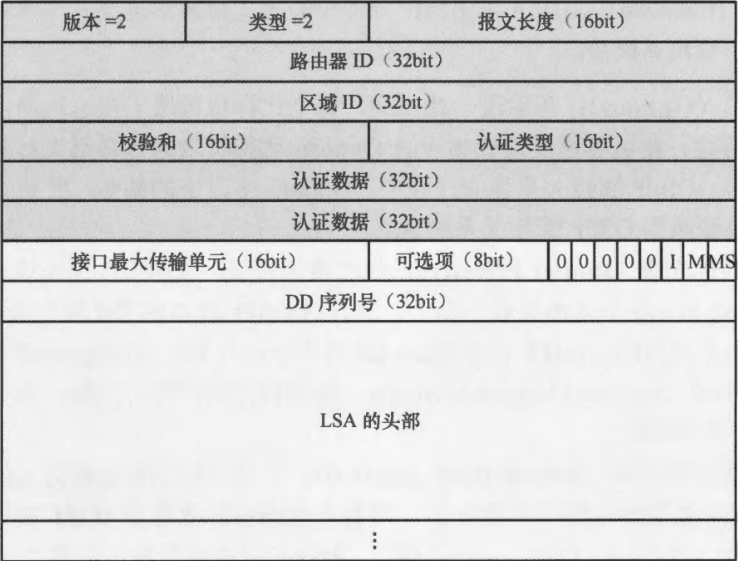

DBD包报文内容

• 接口最大传输单元（接口的MTU）

• • 华为将该值设置为0

• • 华为默认不对MTU值进行检测

[r1-GigabitEthernet0/0/0]ospf mtu-enable //开启mtu值检测

• • 如果两边均开启该功能，则会进行MTU检测，并且进行检测时，若两边不同，则状态卡在exstart状态。

• I位----主从关系选举

• • 如果该位置为1，则不会携带LSA头部。

• M位----代表后续是否有多个DD报文

• • 置为1，则代表后续还有DD报文

• • 置为0，则代表该报文为最后一个DD报文

• MS位----代表主设备

• • 该比特位置为1，则代表Master

• • 在主从关系选举完成之前，各个设备均会认为自己的master。

• DD序列号

• • 用于确保DD报文传输的有序和可靠性。----DD序列号逐次加1。

• • DD序列号必须是由Master路由器决定，而从设备只能使用Master设备发送来的DD序列号来发送自己的DD报文。（隐性确认机制）

• LSA头部

• • 当路由器使用DD报文来描述自己的LSDB时，LSA的头部信息被包含在内。

• • 一个DD报文可以包含一个或多个LSA头部信息。

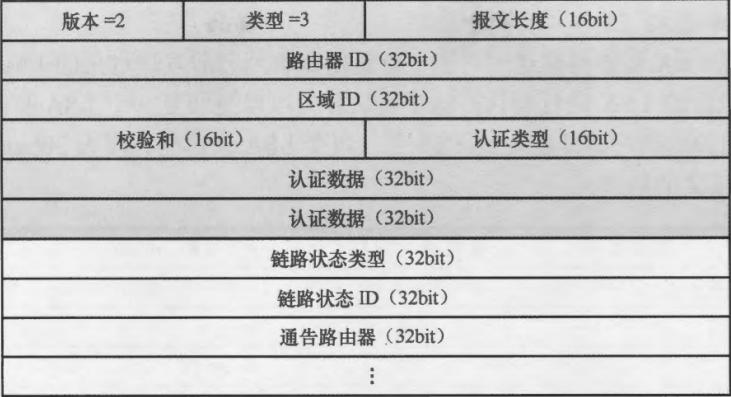

LSR包

基于DBD报文请求本地未知LSA信息。

链路状态类型、链路状态ID、通告路由器----LSA三原则。---通过三个参数唯一标识一条LSA。

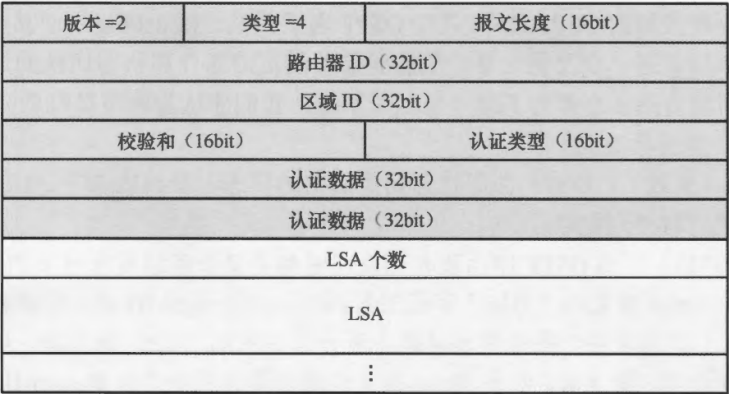

LSU包





LSACK包
