HCIP-OSPF进阶（一）OSPF报文格式①

OSPF报文格式

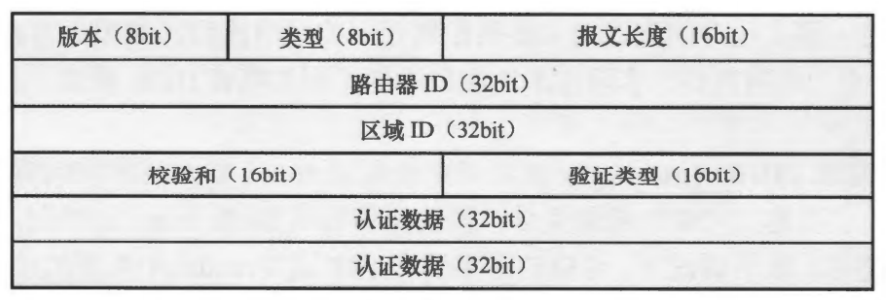

OSPF报文头部

• 版本（Version）

• • 对于OSPFv2而言，该字段值恒为2

• 类型（Type）

• • 描述OSPF数据包的类型

• • Hello------1
  • DBD------2
  • LSR-------3
  • LSU-------4
  • LSACK---5

• 报文长度（Packet Length）

• • 整个OSPF报文的长度-----单位字节

• 路由器ID

• • 发出该报文的路由器的RID值

• 区域ID

• • 发出该报文的接口所属于的区域的ID值

• 校验和

• • 验证OSPF整体数据报文的有效性

• 验证类型

• • 指示该报文使用的认证类型

• • 不认证---0；简单认证----1；MD5认证----2；

• 认证数据

• • 用于报文认证所对比的内容

• • 若认证类型为不认证，则该字段全部用0填充。



注意：

OSPF的认证功能在存在于所有的数据交互过程中，对于任何一种数据报文，都需要进行认证。

在认证的过程中，需要对比两个字段，首先对比认证类型字段。若相同，才会对比认证数据字段

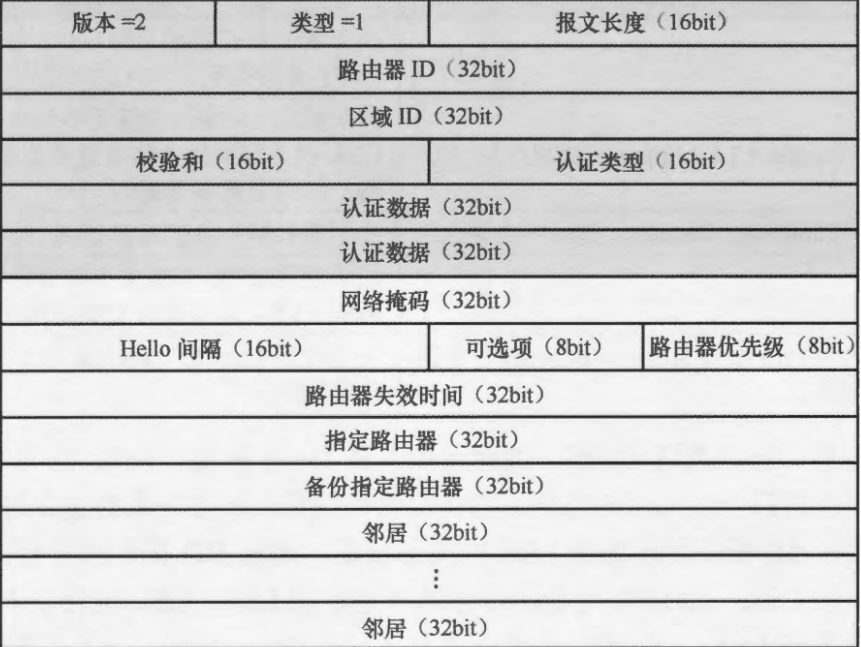

HELLO包

• 网络掩码（Network Mask）

• • 该字段填充的是发送该报文的网络掩码

• • 两台OSPF路由器如果通过以太网接口直连，那么双方的直连接口必须配置相同的网络掩码。（点到点网络不需要对比该参数）

• • 注意：OSPF建立邻居关系需要对比子网掩码信息是华为独有，别的厂商没有这个要求。

• Hello间隔

• • 两台直连路由器需要确保直连接口的Hello时间间隔相同，否则邻居关系无法建立。

• • 缺省情况下，P2P和BMA类型的下，为10S；P2MP和NBMA为30S。

• 可选项（Options）

• • 该字段一共8bit，每个比特位都用于指示该路由器的某个特定的OSPF特性。

• • 而OSPF邻居关系建立过程中，该字段中的某些比特位将会被检查，可能影响OSPF邻居关系建立。（特殊区域的标记）

• 路由器优先级

[r2-GigabitEthernet0/0/0]ospf dr-priority ? //修改OSPF接口的DR优先级
INTEGER<0-255> Router priority value

• 路由器失效时间

• • 两台直连路由器要建立OSPF邻居关系，需要保证双方接口的dead time时间相同，否则邻居关系无法正常建立。

• • 缺省时间为hello的4倍。

• 指定路由器

• • 网络中DR设备的接口IP地址。

• • 若没有DR或DR没有选举出来，则填充0.0.0.0

• 备份指定路由器

• • 网络BDR设备的接口IP地址

• • 若没有BDR或未选举结束，则填充0.0.0.0

• 邻居

• • 在直连链路上发现的有效邻居，此处填充的是邻居的RID值，如果发现多个邻居，则包含多个邻居字段



注意：

所有224.0.0.X格式的组播地址称为本地链路组播，目的IP地址是本地链路组播的数据包中的TTL值被设定为1。所有的本地链路组播都会存在对应的组播MAC地址，01-00-5e-后24位（组播IP地址的后24位）。
