HCIP-HCIA的复习（三）

一、静态路由

静态路由的优点

1、选路合理，由网络管理员手工配置

2、安全，动态路由协议的计算是需要路由器之间交互数据报文的

3、不需要额外占用设备资源



静态路由的缺点

1、配置量大

2、无法基于拓扑结构的变化而自动收敛



静态路由的基本配置

[Huawei]ip route-static 1.1.1.0 24 12.1.1.2

[Huawei]ip route-static 2.2.2.0 24 GigabitEthernet 0/0/1

                                   目标网络号   下一跳或出接口



数据不通，原因在于此时的数据报文构造中，目的MAC地址被写为目的IP地址所对应的MAC地址。但是，此时的路由器无法获取目的MAC地址。---ARP无法跨广播域

解决方法：在下一个路由器的入接口上开启ARP代理功能

[r2-GigabitEthernet0/0/1]arp-proxy enable

代理ARP思路：当接收到ARP数据包后，路由器会查看本地路由表，若本地路由器中存在到达目的IP地址的路由，此时该路由器会冒充目的IP地址来回答ARP报文。



静态路由的拓展配置

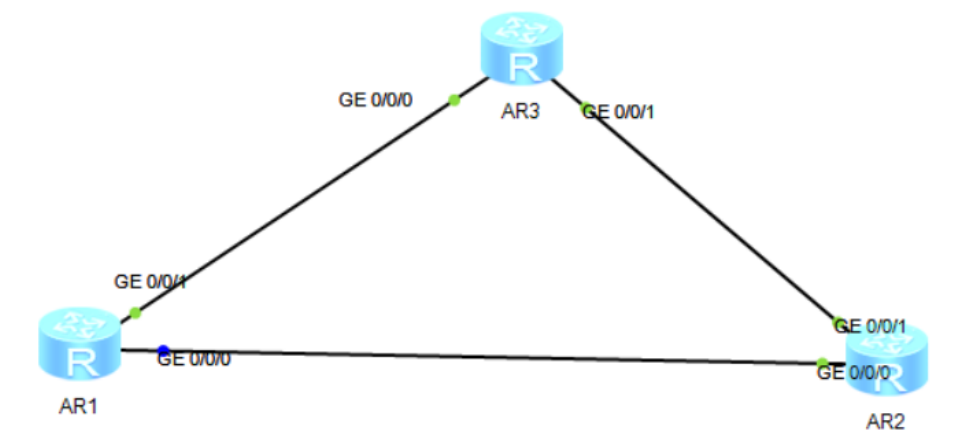

1.负载均衡

当路由器访问同一个目标，拥有多条开销相似路径时；可以让设备将流量拆分后延多条路径同时传输，起到带宽叠加的作用

ip route-static 23.1.1.0 255.255.255.0 12.1.1.2

ip route-static 23.1.1.0 255.255.255.0 13.1.1.3



2.手工汇总

当路由器可以访问多个连续的子网时，若均通过相同的下一跳，则可以将这些网段进行汇总计算，直接写一条汇总网段的静态路由

[Huawei]ip route-static 192.168.0.0 22 12.1.1.2



3.路由黑洞

在汇总中，如果包含网络中实际上不存在的网段时，可能造成流量有去无回，浪费链路资源。

在上述配置中，汇总过后，将出现192.168.0.0/24和192.168.3.0/24两条路由，这两条路由实际不存在，数据无法到达目的地。被下一跳设备丢弃，产生路由黑洞。

合理的划分和汇总，减少路由黑洞。



4.缺省路由

一条不限定目标的路由；查表时，路由器在查询完本地所有直连、静态、动态路由后，若依然没有可达路径才使用该条目

[Huawei]ip route-static 0.0.0.0 0 13.1.1.3

注意：缺省路由和路由黑洞相遇时，一定会产生环路。



5.空接口防环路由 --- 当路由器黑洞与缺省路由相遇后，必然出现环路

在黑洞路由器上配置一条到达汇总网段指向空接口的路由。

[r2]ip route-static 192.168.0.0 22 NULL 0



6.浮动静态路由—通过修改默认的优先级，起到静态路由备份的效果

[Huawei]ip route-static 23.1.1.0 24 12.1.1.2 preference 90

默认静态路由优先级为60；越小越好



二、BFD

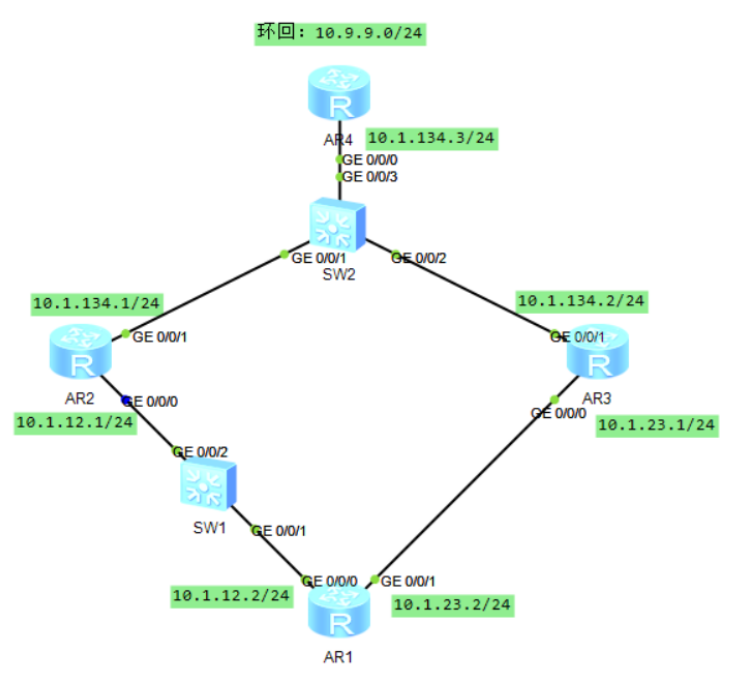

双向转发检测，是一种全网统一的检测机制，用于快速检测、监控网络中链路或者IP路由的转发连通状况。



[r1]bfd //启动BDF协议
[r1]bfd aa bind peer-ip 10.1.12.1 ---创建bfd会话，会话名称为aa（仅具有本地意义），对端IP
[r1-bfd-session-aa]discriminator local 20 ---会话本地标识符
[r1-bfd-session-aa]discriminator remote 10 ---会话对端标识符
[r1-bfd-session-aa]commit --必须提交配置，否则不生效
[r1]ip route-static 10.9.9.0 24 10.1.12.1 track bfd-session aa
[r1]display bfd session all

注意：此处r1与r2都需要配置



拓展配置

缺省情况下，bfd会话每隔1000ms发送一次报文，当连续三次报文均无响应后，则bfd会话状态断开，从而引起联动协议失效。

[r1-bfd-session-bb]min-rx-interval 10 ---配置BFD报文接收时间间隔为10毫秒
[r1-bfd-session-bb]min-tx-interval 10 ---配置BFD报文发送时间间隔为10毫秒
[r1-bfd-session-bb]detect-multiplier 10 ---配置本地检测倍数为10倍，即十次未接收到BFD报文则认定故障
