单层感知器应用实例——坐标点的分类问题

单层感知器应用实例——坐标点的分类问题

问题描述：给定二维平面的六个点，利用单层感知器进行分类

---

一、手算

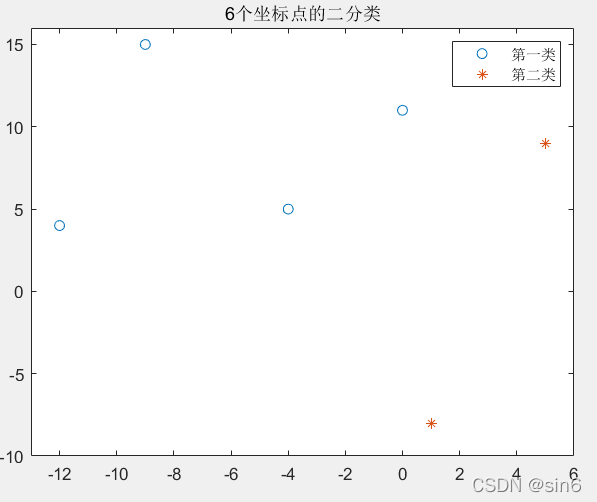

给定六个点，如下图1-1所示：

序号	X	Y	所属类型
1	-9	15	0
2	1	8	1
3	-12	4	0
4	-4	5	0
5	0	11	0
6	5	9	1

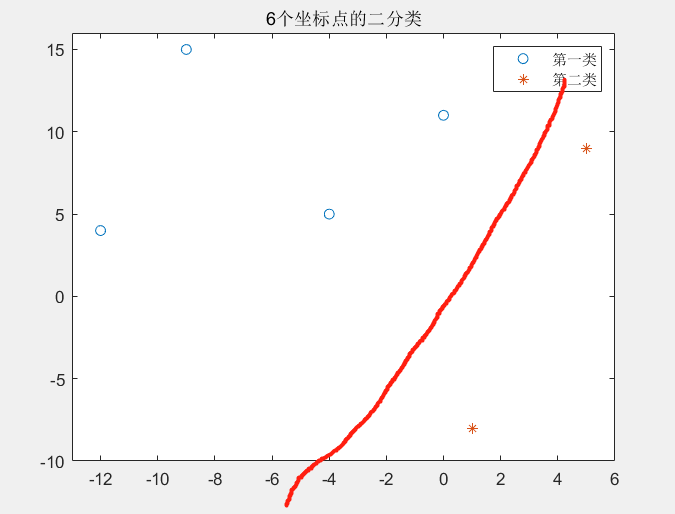

这是一个线性可分问题，输入的是2维向量，在2微空间中可用一条直线将两个大类正确地分开，需要达到打效果如下图：

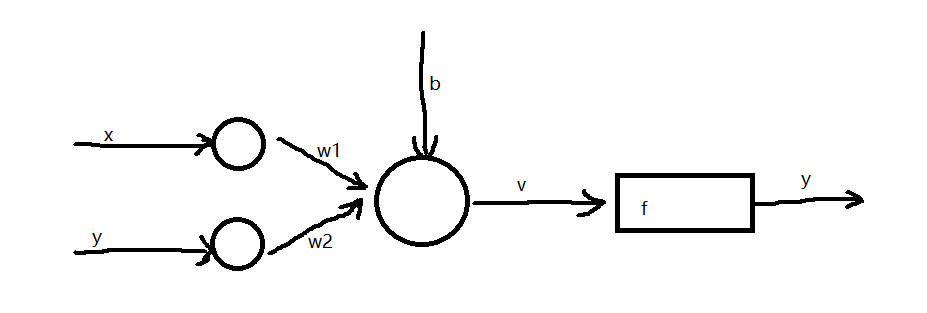

由于输入的向量维数为2，输出的向量维数为1，因此，创建感知器网络只有一个输出节点，有两个输入节点，网络的结构图如下：

网络中需要求解的权值是\(\omega_1\)和\(\omega_2\)以及偏置b.

手算的步骤如下

1. 定义向量

   \[\omega=[b,\omega_1,\omega_2]^T \]

   定义输入输入向量

   \[P=\left[\begin{matrix} 1,x_1,y_1\\ 1,x_2,y_2\\ ... \end{matrix}\right]^T \]

   期望输出：

   \[d=[0,1,0,0,1]^T \]

2. 在MATLAB中逐步实现：

   定义好学习率、输出向量、初始化权值和偏置（$$\omega=[b,\omega_1,\omega_2]^T=[0,0,0]T$$）

   n=0.2;                  % 学习率
   w=[0,0,0];
   P=[ -9,  1, -12, -4,   0, 5;
      15,  -8,   4,  5,  11, 9];
   d=[0,1,0,0,0,1];        % 期望输出
   P=[ones(1,6);P];


3. 第一次迭代根据\(v=\omega P\)和\(y=hardlim(v)\)(传输函数)计算输出，输出值为0或1.

   >> v=w*P;

   v =

        0     0     0     0     0     0

   >> y=hardlim(v);

   y =

        1     1     1     1     1     1


   \(y\)是实际输出，与期望值\(d=[0,1,0,0,0,1]\)出入，根据误差\((d-y)\)来调整权值和偏置，公式：

   \[\omega=\omega+(d-y)P^T \]

   >> e=(d-y)

   e =

       -1     0    -1    -1    -1     0

   >> ee=mae(e)

   ee =

       0.6667

   >> w=w+n*(d-y)*P'

   w =

      -0.8000    5.0000   -7.0000


4. 第一次迭代误差的平均绝对误差是0.6667，第二次迭代在第一次迭代的基础上重新开始计算：

   >> v=w*P

   v =

    -150.8000   60.2000  -88.8000  -55.8000  -77.8000  -38.8000

   >> y=hardlim(v)       % 实际输出

   y =

        0     1     0     0     0     0

   >> e=(d-y)  %误差

   e =

        0     0     0     0     0     1

   >> ee=mae(e)%计算误差的平均绝对差

   ee =

       0.1667

   >> w=w+n*(d-y)*P'%再次调整

   w =

      -0.6000    6.0000   -5.2000


5. 第三次和第四次迭代，重复上面步骤，第四次迭代结束后结果如下：

   >> v=w*P

   v =

    -114.4000   33.8000  -98.0000  -45.4000  -37.8000    4.0000

   >> y=hardlim(v)

   y =

        0     1     0     0     0     1

   >> e=(d-y)

   e =

        0     0     0     0     0     0

   >> ee=mae(e)

   ee =

        0

   >> w=w+n*(d-y)*P'

   w =

      -0.4000    7.0000   -3.4000

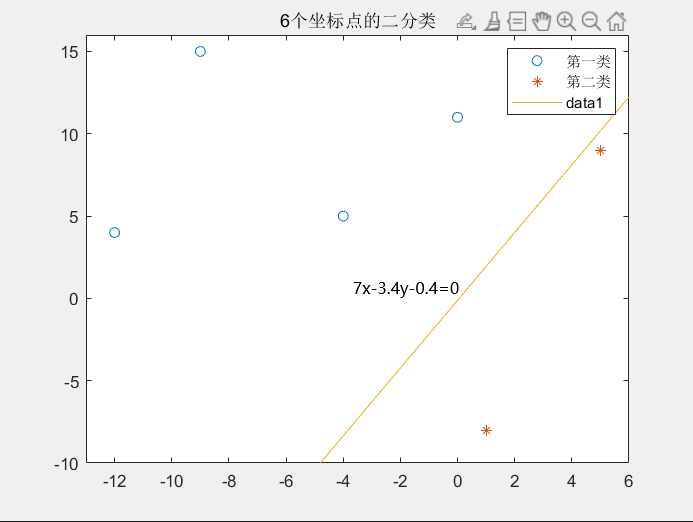

   第四次迭代后mae的值已经为零，得到最终的权值和偏置，\(\omega=[-0.4,7,-3.4]^T\).得到的直线是\(7x-3.4y-0.4=0\),如图：

用循环实现：

%% 清理
clear,clc
close all
%%
n=0.2;                  % 学习率
w=[0,0,0];
P=[ -9,  1, -12, -4,   0, 5;
   15,  -8,   4,  5,  11, 9];
d=[0,1,0,0,0,1];        % 期望输出

P=[ones(1,6);P];
MAX=20;                 % 最大迭代次数为20次
%% 训练
i=0;
while 1
    v=w*P;
    y=hardlim(v)       % 实际输出
    %更新
    e=(d-y)  %误差
    ee(i+1)=mae(e);
    if (ee(i+1)<0.001)   % 判断
        disp('we have got it:');
        disp(w);
        break;
    end
    % 更新权值和偏置
    w=w+n*(d-y)*P';
    if (i>=MAX)         % 达到最大迭代次数，退出
        disp('MAX times loop');
        disp(w);
        disp(ee(i+1));
       break;
    end
    i= i+1;
end
%% 显示
figure;
subplot(2,1,1);         % 显示待分类的点和分类结果
plot([-9 ,  -12  -4    0],[15, 4   5   11],'o');
hold on;
plot([1,5],[-8,9],'*');
axis([-13,6,-10,16]);
legend('第一类','第二类');
title('6个坐标点的二分类');
x=-13:.2:6;
y=x*(-w(2)/w(3))-w(1)/w(3);
plot(x,y);
hold off;
subplot(2,1,2);         % 显示mae值的变化
x=0:i;
plot(x,ee,'o-');
s=sprintf('mae的值(迭代次数:%d)', i+1);
title(s);

使用神经网络工具箱：

%% 使用神经网络工具箱
%% 清理
clear,clc
close all
%% 创建感知器
p=[-20,-20;-20,-20]
t=1
net=newp(p,t)
%定义输入向量
P=[ -9,  1, -12, -4,   0, 5;
   15,  -8,   4,  5,  11, 9];
%期望输出
T=[0 1 0 0 0 1]
%开始训练
net=train(net,P,T)
%仿真
y=sim(net,P)
%权值和偏置
iw=net.IW
iw[1]
b=net.b
w=[b{1},iw{1}]
%% 显示
figure;
plot([-9 ,  -12  -4    0],[15, 4   5   11],'o');
hold on;
plot([1,5],[-8,9],'*');
axis([-13,6,-10,16]);
legend('第一类','第二类');
title('6个坐标点的二分类');
x=-13:.2:6;
y=(7/3)*x;
plot(x,y);

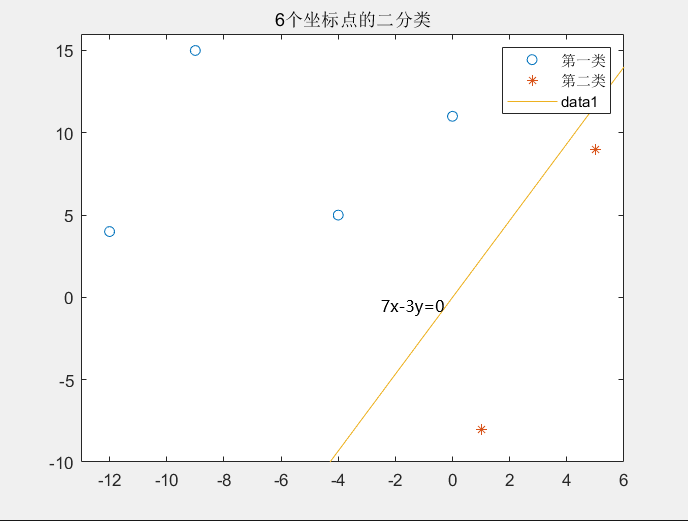

神经网络工具箱计算出来的结果中偏置为0，权值分别为14，-6；
