从HBM4到HBM8：下一代HBM存储革命

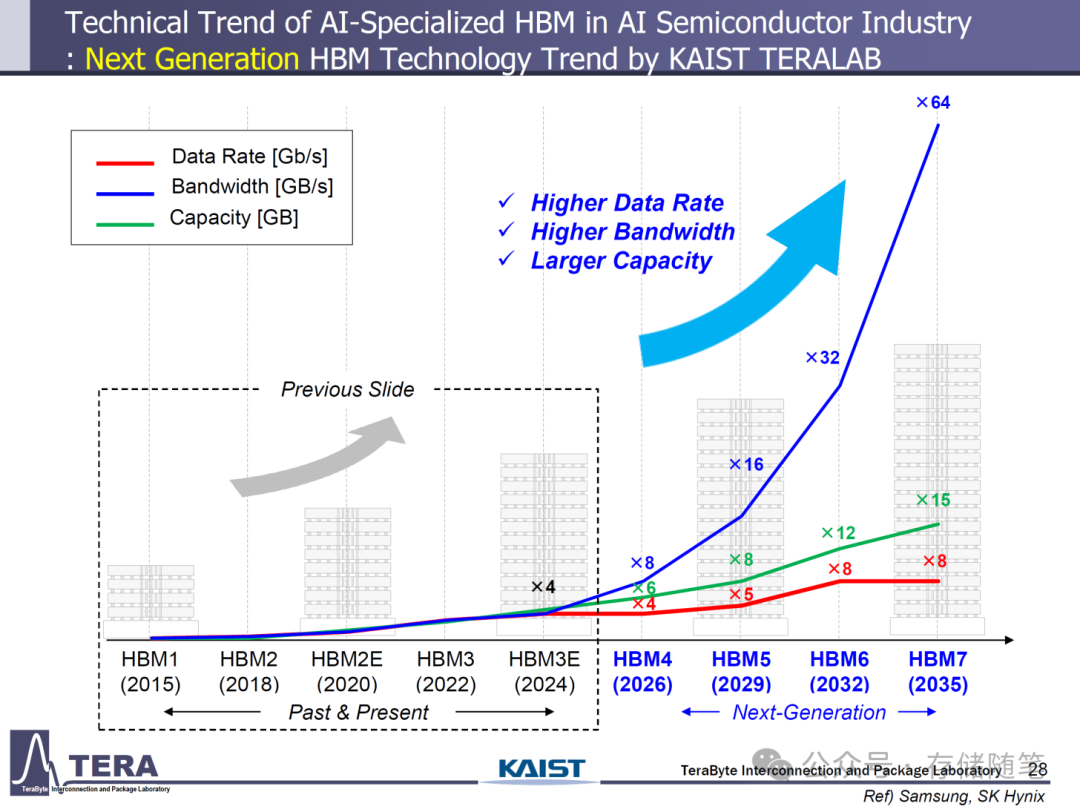

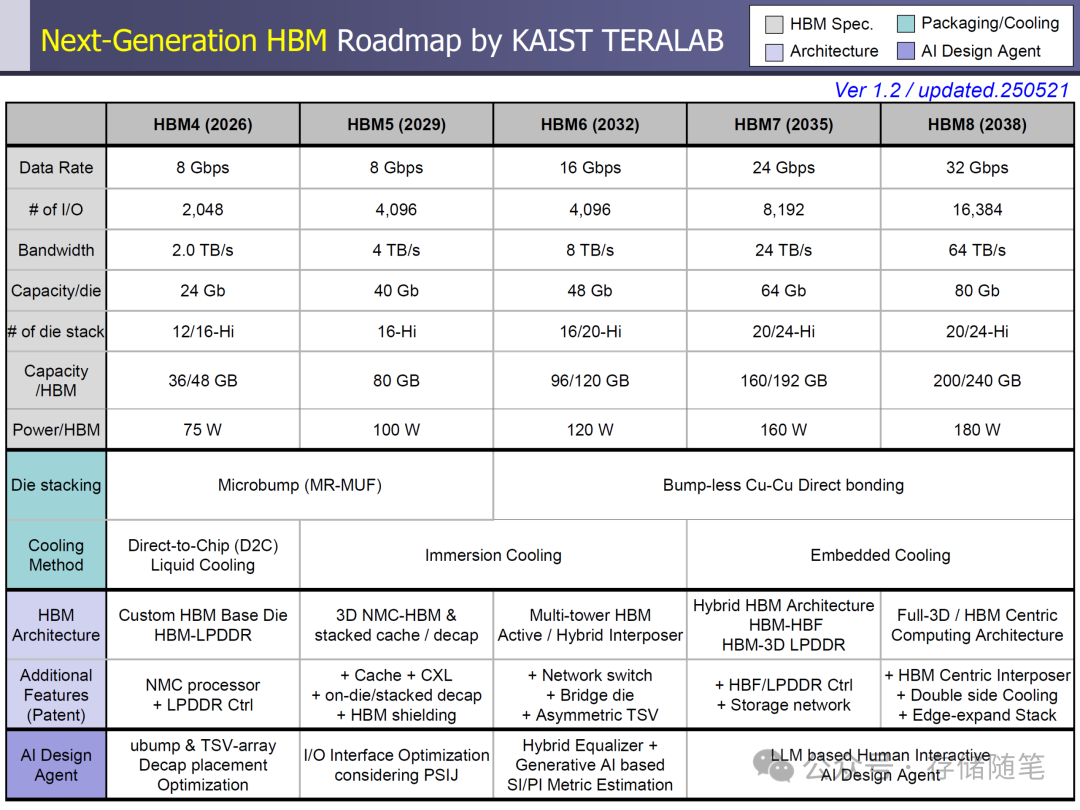

随着人工智能（AI）和数据中心需求的急剧增长，对高性能内存的需求也达到了前所未有的高度。在这种背景下，下一代高带宽内存（HBM）标准的发展成为了行业关注的焦点。近期，韩国科学技术院（KAIST）和Terabyte Interconnection and Package Laboratory的联合研究，详细阐述了HBM的未来路线图，揭示了HBM4到HBM8的诸多技术细节，这些标准的演进将为未来的数据中心和AI应用提供强大的支持。
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
HBM4：迈向2026年的AI与数据中心新标配

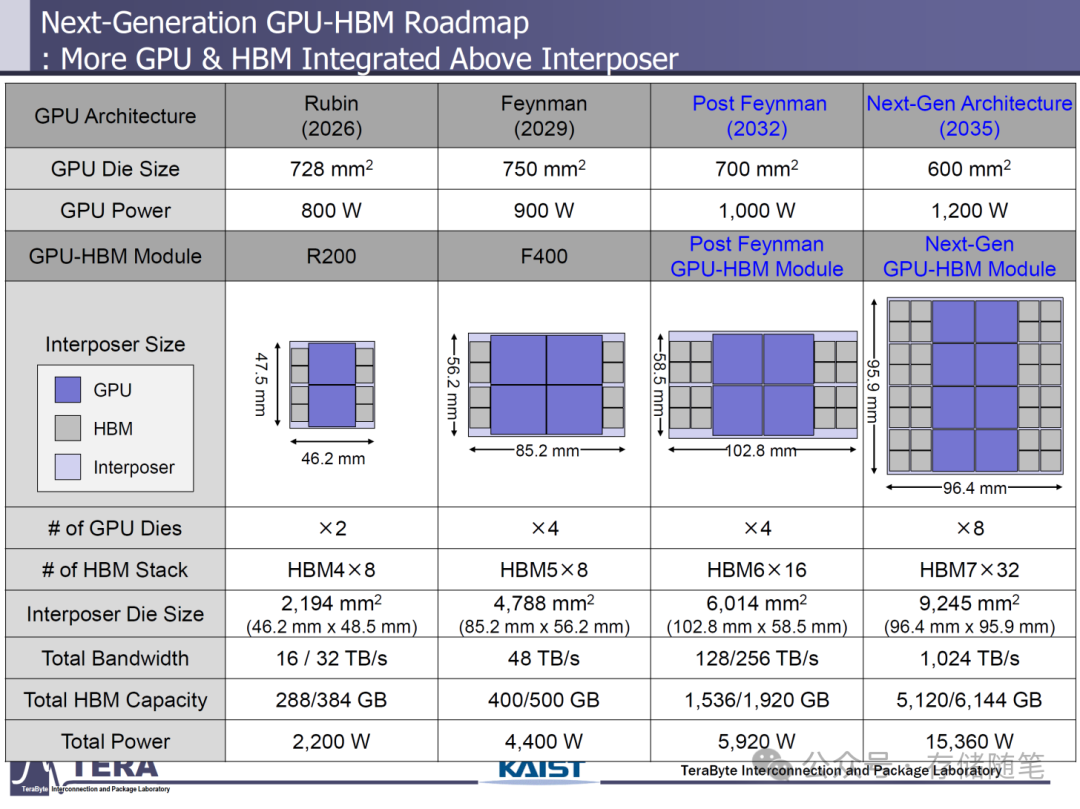

HBM4将成为2026年推出的下一代数据中心和AI GPU的核心内存标准。AMD和NVIDIA均已确认在其下一代产品（如NVIDIA的Rubin和AMD的Instinct MI400）中采用HBM4技术。根据KAIST和Terabyte的研究，NVIDIA的Rubin GPU将采用8个HBM4，而高端的Rubin Ultra则会配备16个HBM4。Rubin的GPU裸片面积预计为728平方毫米，单颗裸片功耗800W，其搭载的HBM4内存总容量可达288-384GB，总带宽16-32TB/s，整个芯片功耗2200W。
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）

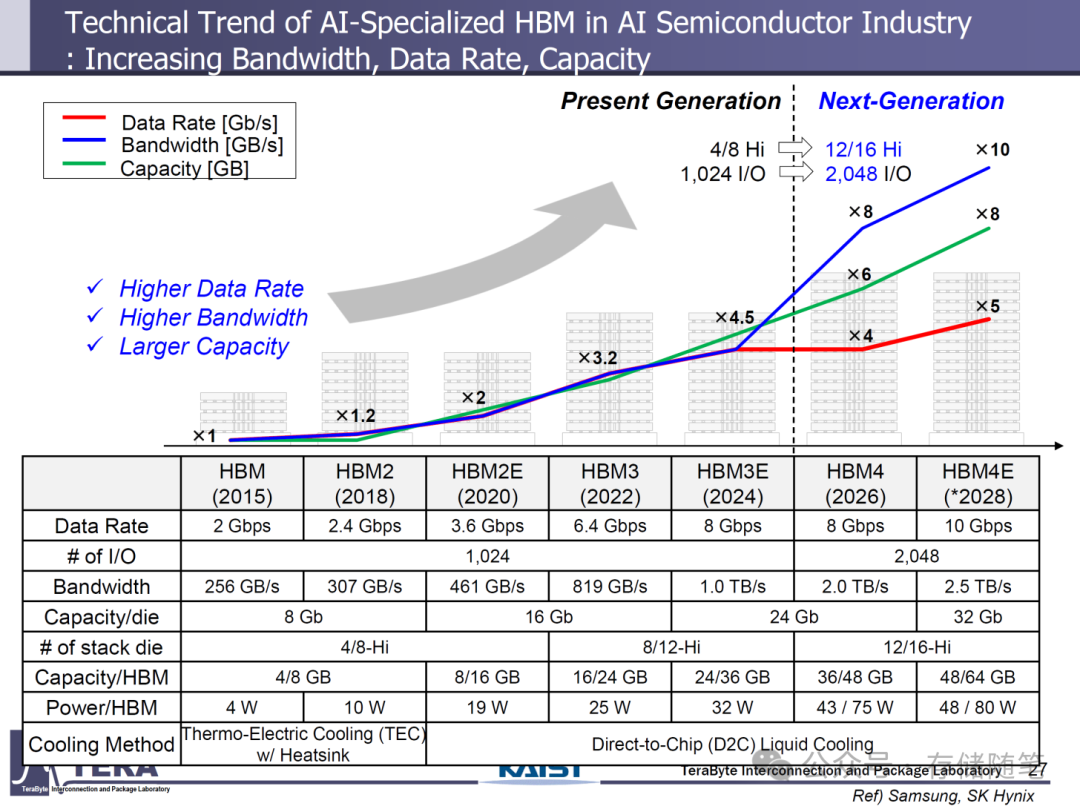

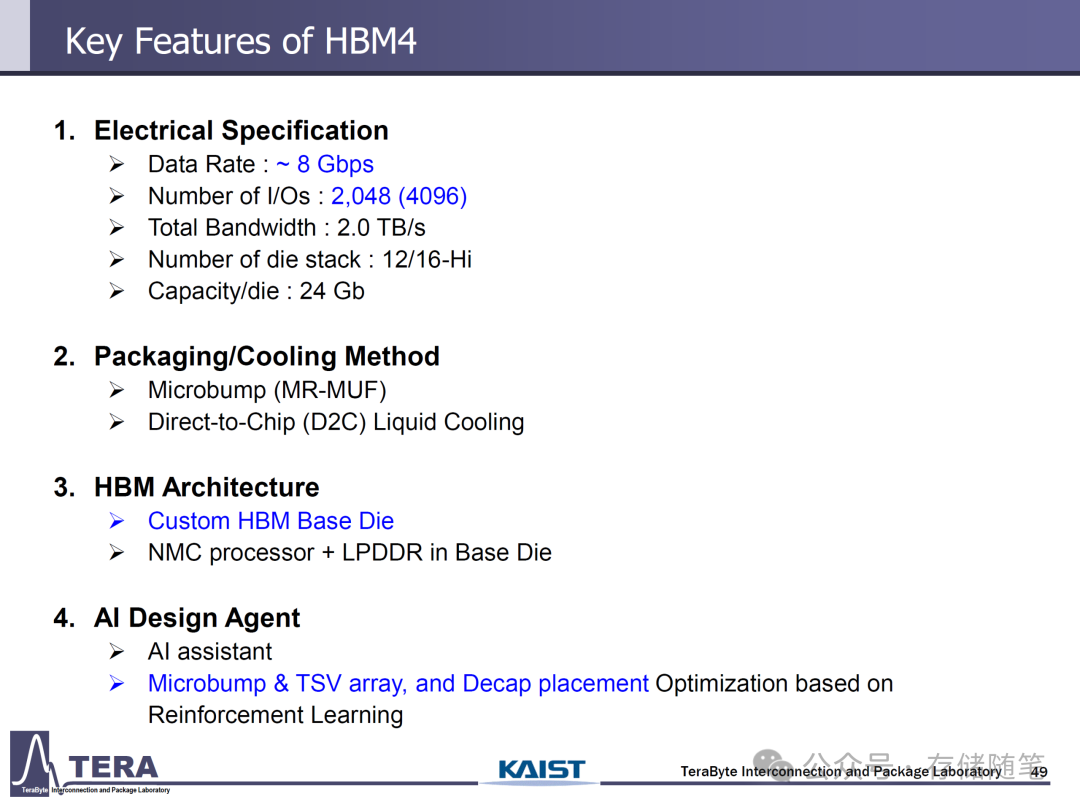

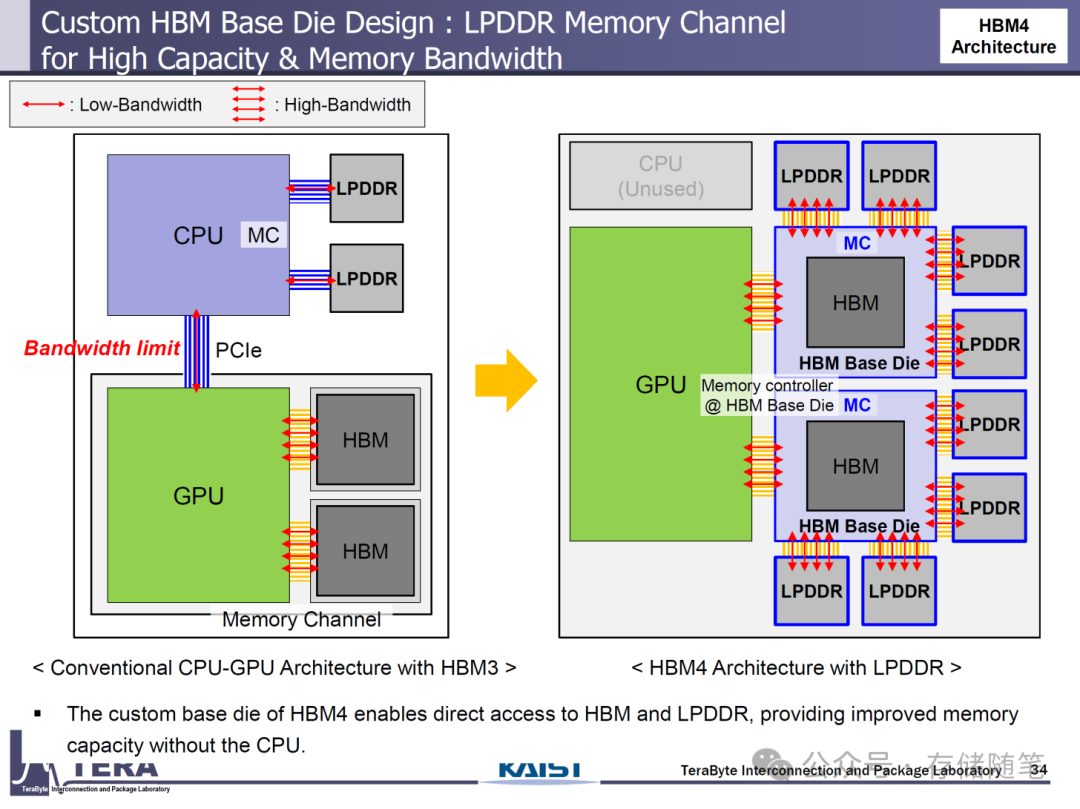

HBM4标准的主要技术指标令人瞩目：数据传输速率约8Gbps，拥有2048个I/O接口（部分配置可达4096个），单堆栈带宽2.0TB/s，支持12层或16层堆栈，每层裸片容量24Gb，使得每个HBM4模块的容量可达36GB（12层堆栈）或48GB（16层堆栈），每个HBM4模块的功耗为75W。在封装方面，采用Microbump（MR - MUF）技术，并配备直接芯片冷却（D2C）液冷系统。同时，HBM4还采用了定制的基础裸片架构，集成了NMC处理器和LPDDR内存。
添加图片注释，不超过 140 字（可选）
AMD的Instinct MI400则更进了一步，计划提供高达432GB的HBM4内存容量，内存带宽可达19.6TB/s。相较于NVIDIA的Rubin，MI400在内存容量和带宽上的提升，显示了AMD在高性能计算领域的强劲竞争力。
HBM4e作为HBM4的增强版本，数据速率提升至10Gbps，单堆栈带宽提高到2.5TB/s，每层裸片容量最大可达32Gb，对应12层或16层堆栈时，内存容量为48GB或64GB，每个HBM4e模块的功耗提升至80W。HBM4e的出现，将为那些对内存性能有极致需求的应用提供更强大的支持。
HBM5：2029年NVIDIA Feynman的强大助力

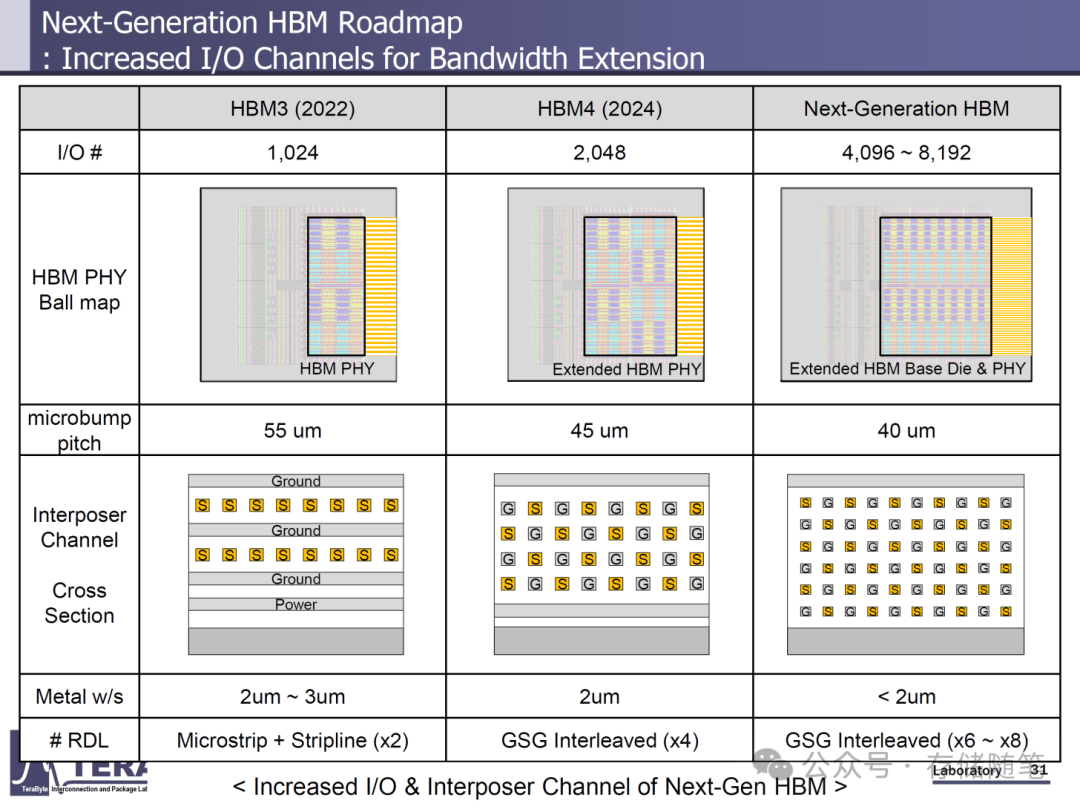

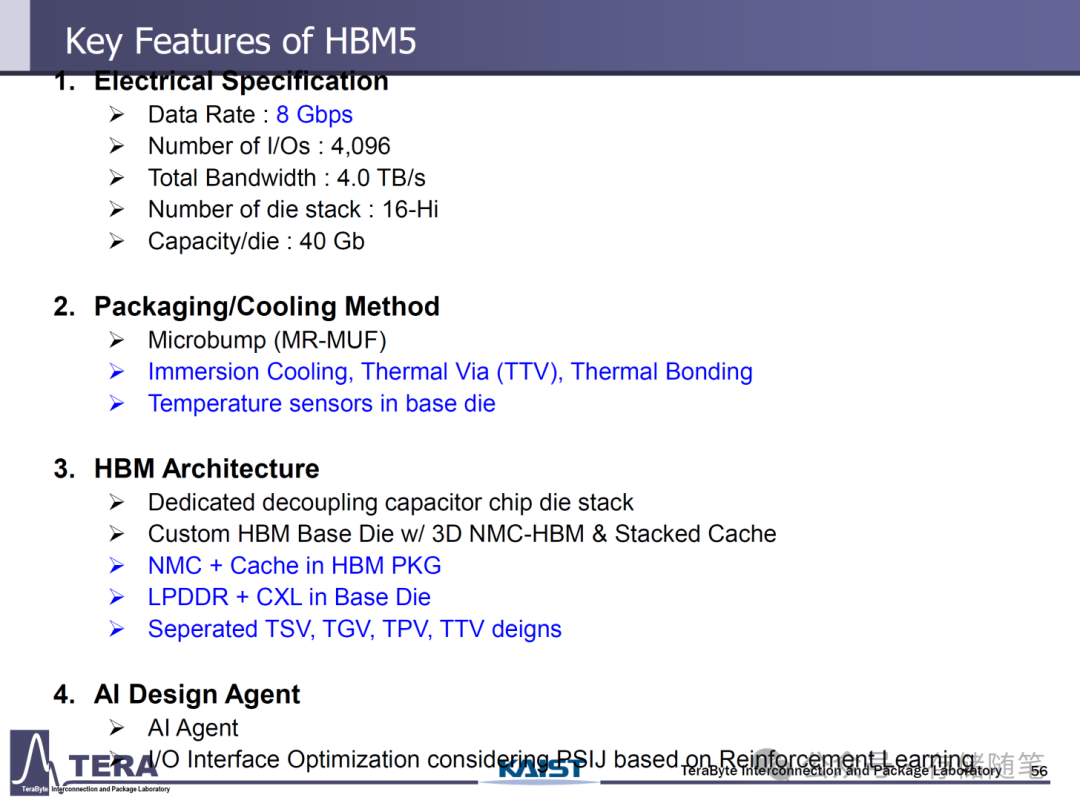

HBM5预计将在2029年成为市场焦点，NVIDIA的Feynman GPU将率先采用这一标准。HBM5在保持8Gbps数据速率（非增强版本）的同时，将I/O通道扩展至4096位，使得单堆栈带宽跃升至4TB/s。它以16层堆栈为基础，搭配40Gb的DRAM裸片，每个堆栈的容量可达80GB，每个堆栈的功耗预计为100W。
添加图片注释，不超过 140 字（可选）

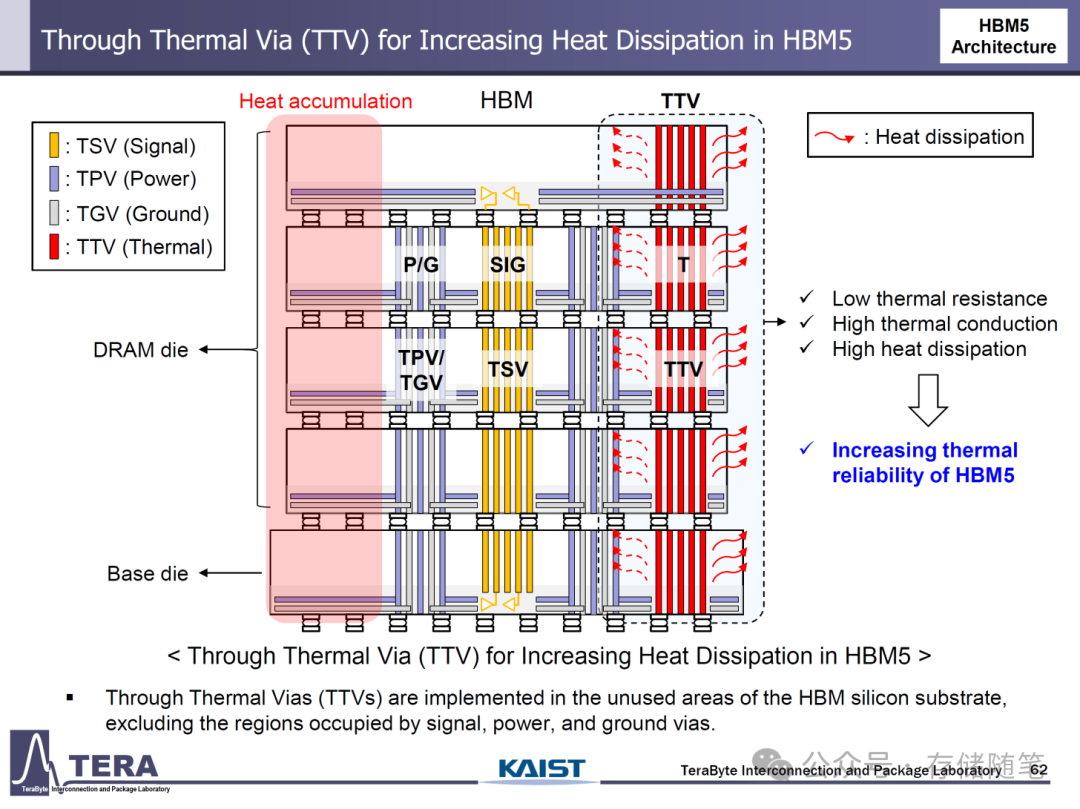

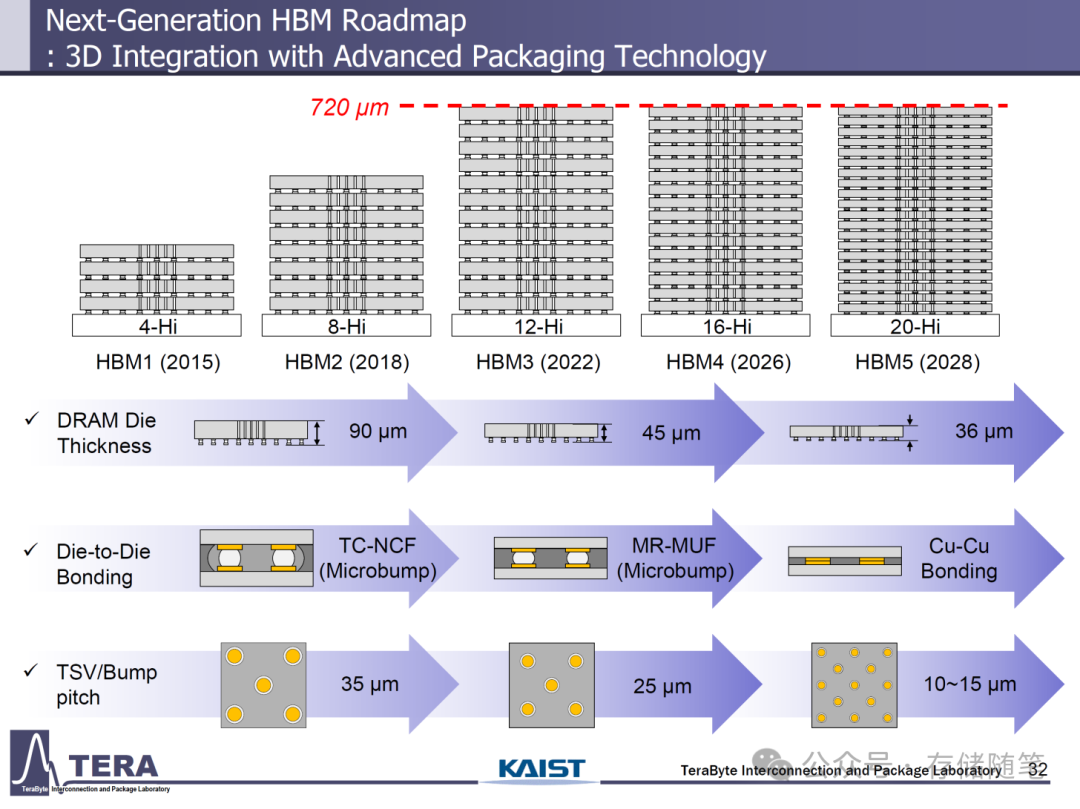

HBM5的封装技术仍采用Microbump（MR - MUF），但在散热方面，将引入沉浸式冷却、热通孔（TTV）和热键合等技术，以应对更高的功耗。
添加图片注释，不超过 140 字（可选）
此外，HBM5还将采用专用的去耦电容芯片裸片堆栈，以及定制的带有3D NMC - HBM和堆叠缓存的基础裸片，并在基础裸片中集成LPDDR和CXL技术。
添加图片注释，不超过 140 字（可选）
据预测，Feynman GPU的裸片面积为750平方毫米，单颗裸片功耗900W，旗舰型号F400将采用四GPU裸片封装，配备8个HBM5存储体，封装面积达4788平方毫米。整个GPU将拥有400 - 500GB的HBM5内存容量，热设计功耗（TDP）为4400W。HBM5的出现，将为2029年的GPU性能带来质的飞跃，满足日益增长的AI和高性能计算需求。
添加图片注释，不超过 140 字（可选）
HBM6：后Feynman时代的超高性能之选

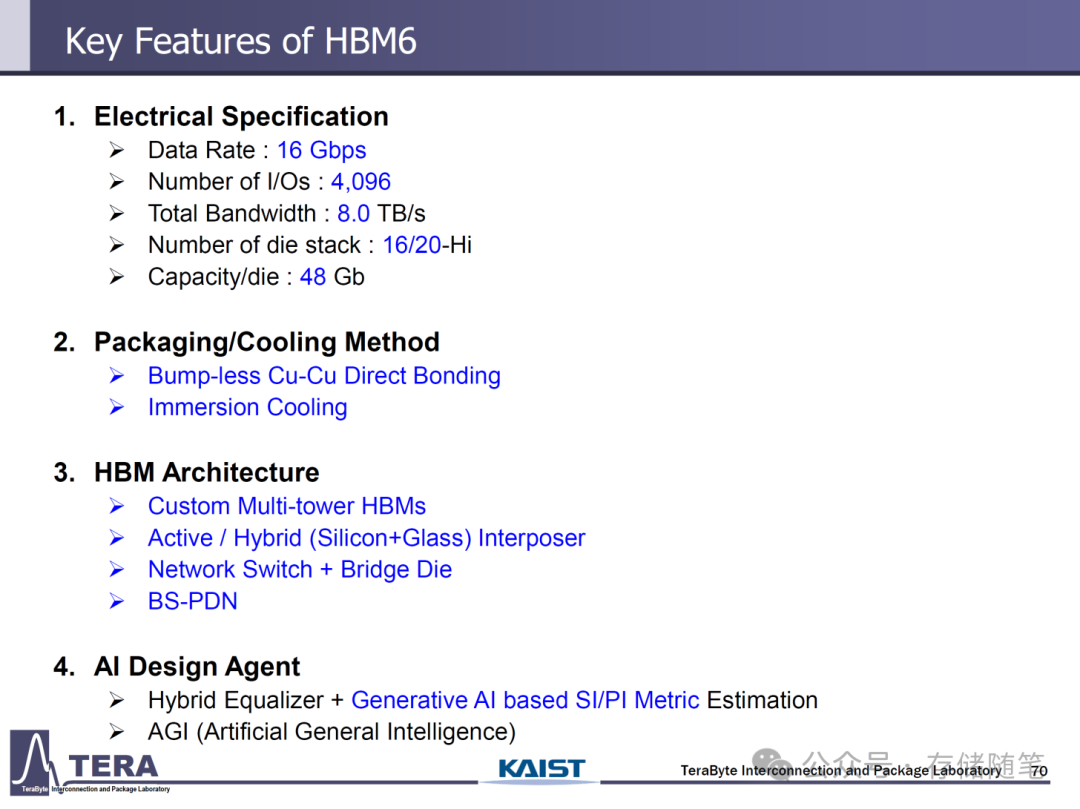

在Feynman之后，NVIDIA可能会推出更强大的产品，而HBM6将为这些后续设计提供支持。HBM6的最大亮点是数据速率提升至16Gbps，采用4096位I/O通道，单堆栈带宽翻倍至8TB/s。它将采用16层或20层堆栈，每层DRAM裸片容量为48Gb，使得每个堆栈的容量达到96GB（16层堆栈）或120GB（20层堆栈），每个堆栈的功耗为120W。
添加图片注释，不超过 140 字（可选）

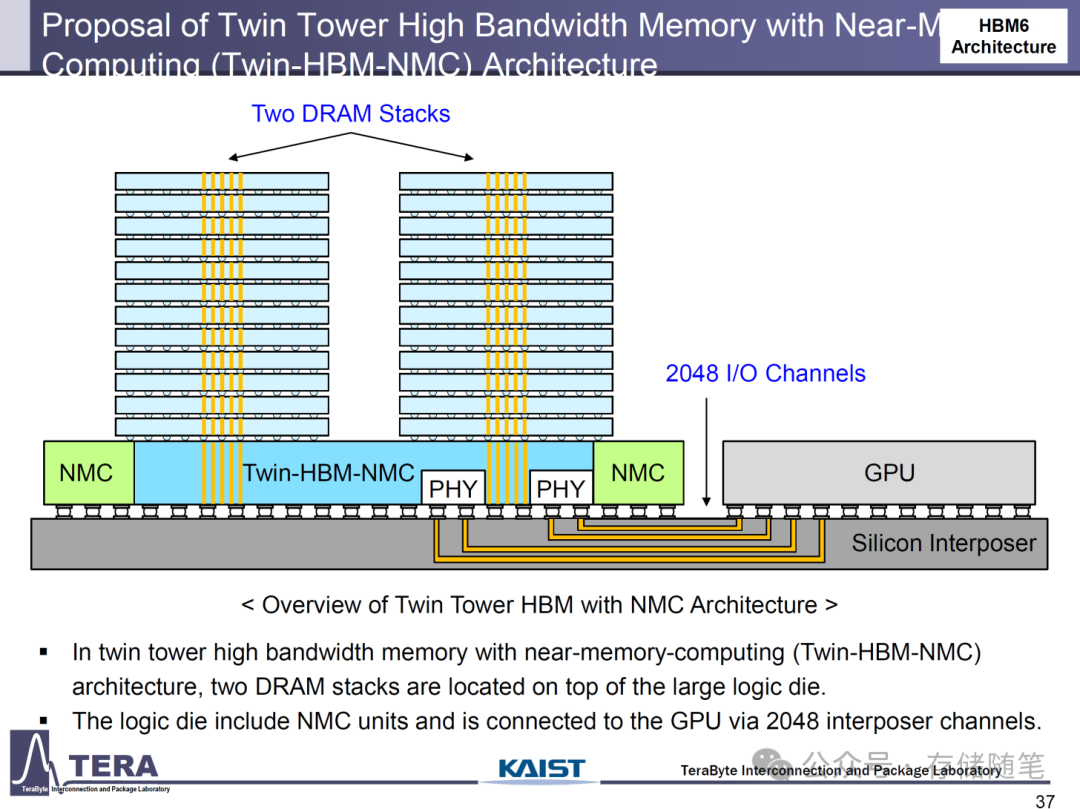

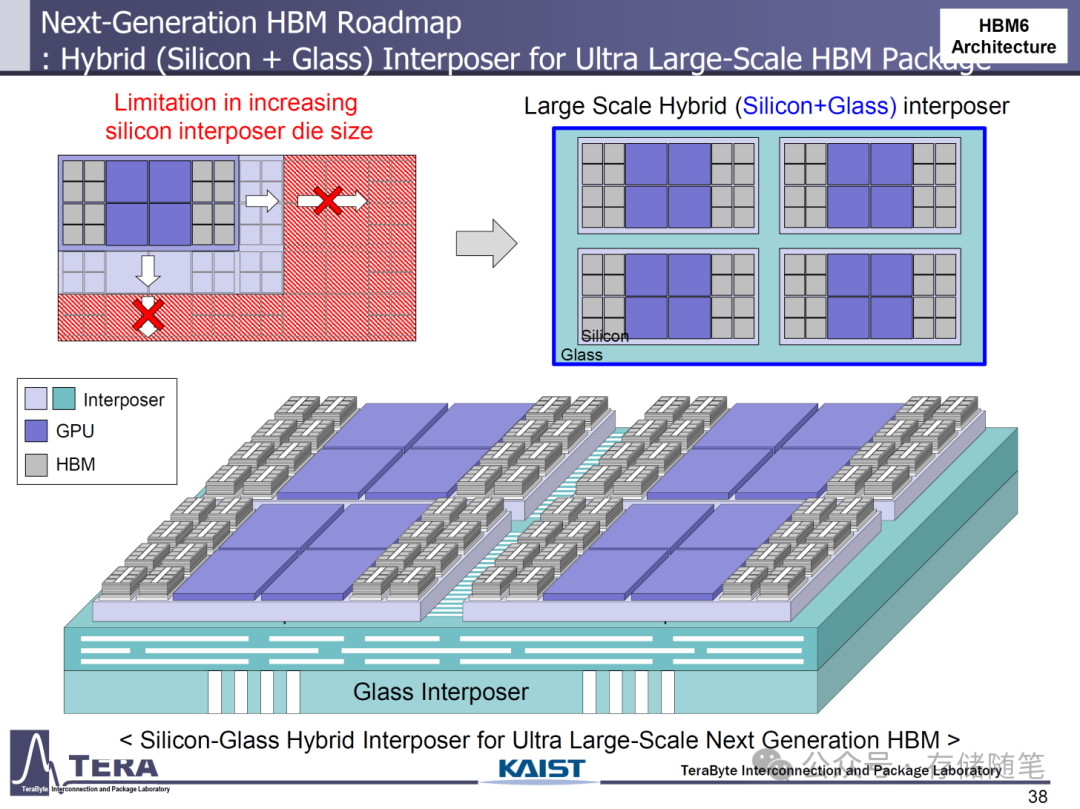

HBM6在封装和散热方面也有重大创新。它将采用无凸点铜 - 铜直接键合技术，以提高封装的可靠性和性能。散热方面，将采用沉浸式冷却方案，并引入定制的多塔式HBM结构和有源/混合（硅 + 玻璃）中介层。此外，HBM6还将集成网络交换机和桥接裸片，进一步提升系统的整体性能。
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
根据研究，下一代GPU采用HBM6时，单颗GPU裸片面积为700平方毫米，功耗1000W。封装将容纳16个HBM6存储体，封装面积6014平方毫米，提供128 - 256TB/s的带宽，内存容量达1536 - 1920GB，总功耗5920W。HBM6的出现，将为未来的超大规模数据中心和最先进的AI应用提供前所未有的内存性能。
HBM7与HBM8：未来十年的内存巅峰

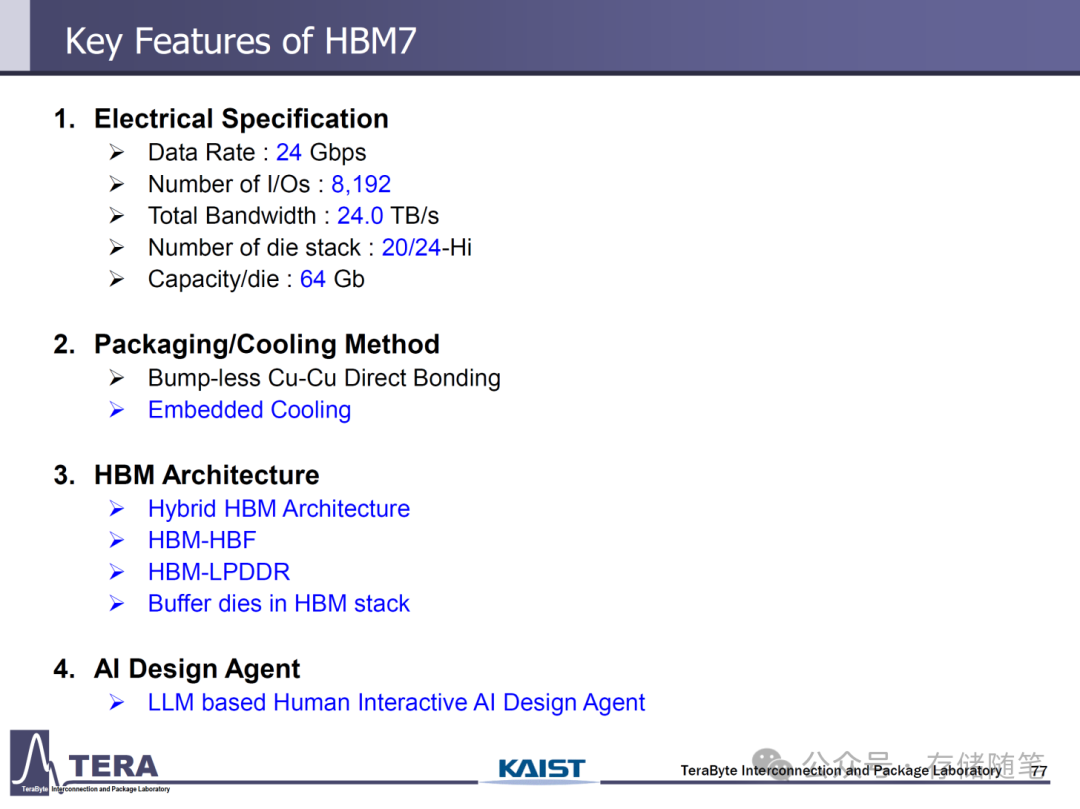

HBM7和HBM8将把HBM技术推向新的高度。HBM7预计将提供24Gbps的引脚速度，拥有8192个I/O通道，单堆栈带宽高达24TB/s，是HBM6的三倍。它将采用20层或24层堆栈，每层DRAM裸片容量为64Gb，每个堆栈的容量可达160GB（20层堆栈）或192GB（24层堆栈），每个堆栈的功耗为160W。
添加图片注释，不超过 140 字（可选）
HBM7的封装将采用无凸点铜 - 铜直接键合技术，并引入嵌入式冷却解决方案。此外，HBM7还将推出全新的HBM - HBF（High - Bandwidth Flash）和HBM - 3D LPDDR架构，以进一步提升内存性能。基于HBM7的下一代解决方案将采用超级大尺寸和多芯片设计，单个封装将包含8个GPU位点，每个GPU尺寸为600平方毫米，功耗1200W，32个HBM7存储体将提供1024TB/s的带宽，成为首个达到Exabyte级带宽的解决方案。芯片的内存容量将高达5120 - 6144GB，总功耗15360W。
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）

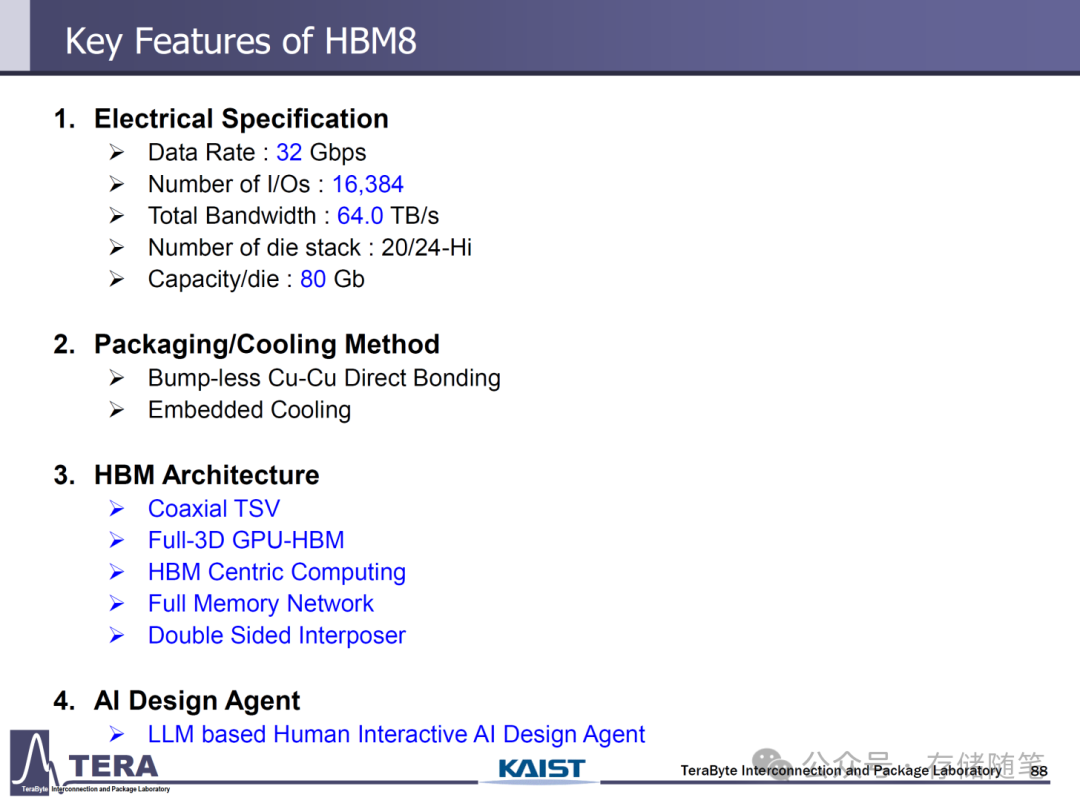

HBM8则要到2038年才会亮相，其数据速率将达到32Gbps，I/O通道数量翻倍至16384个，单堆栈带宽高达64TB/s。采用20层或24层堆栈，每层DRAM裸片容量为80Gb，每个堆栈的容量可达200GB（20层堆栈）或240GB（24层堆栈），每个HBM8存储体的功耗为180W。
添加图片注释，不超过 140 字（可选）

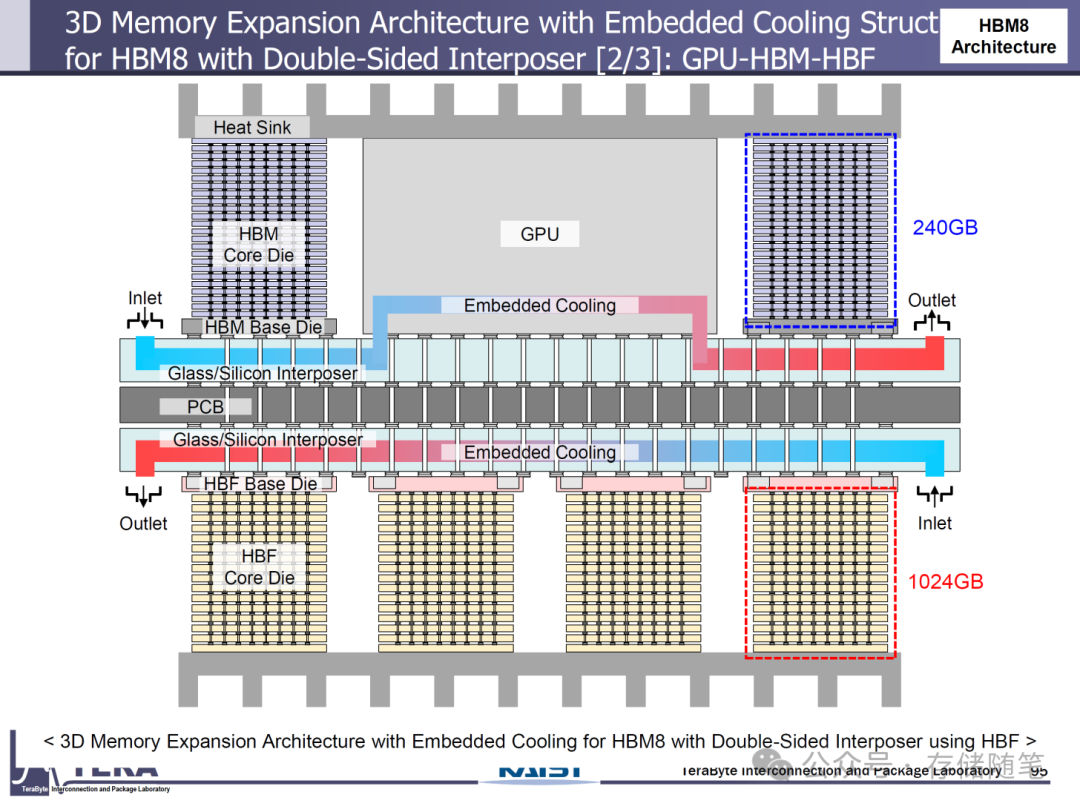

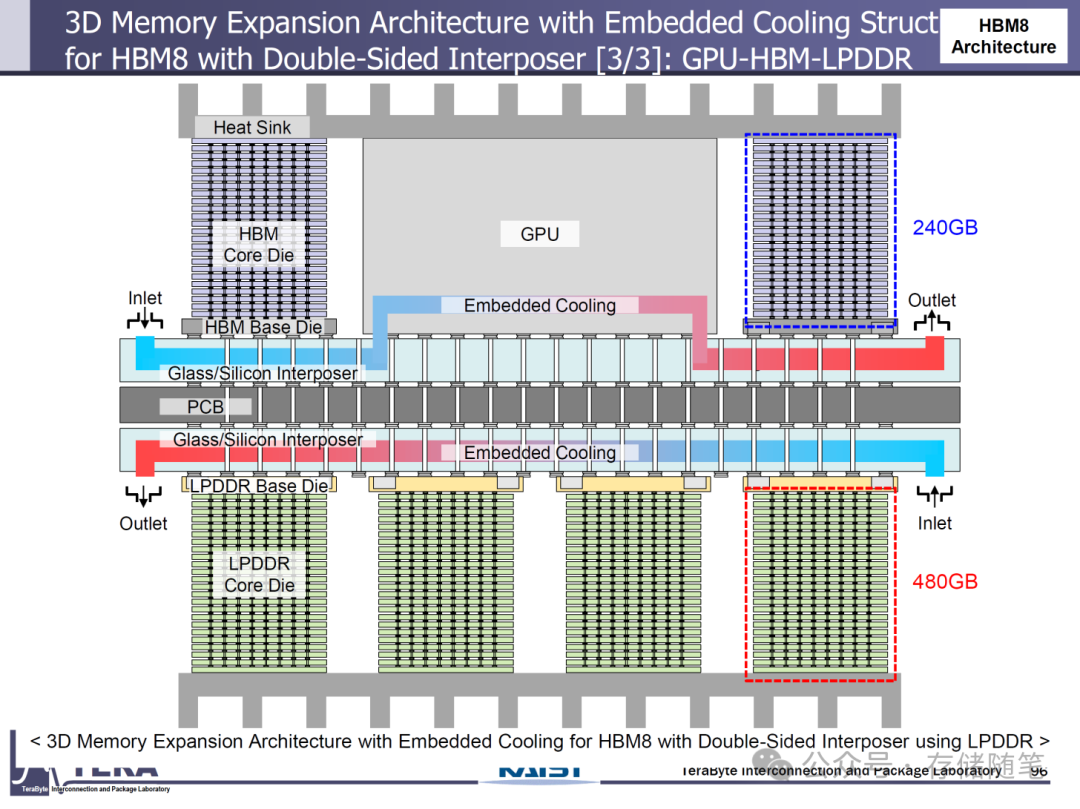

HBM8将采用无凸点铜 - 铜直接键合技术、嵌入式冷却，以及同轴硅通孔（Coaxial TSV）/全3D GPU - HBM架构，实现以内存为中心的计算和全内存网络，并采用双面中介层技术。
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
HBF架构与创新冷却方法：应对内存密集型需求

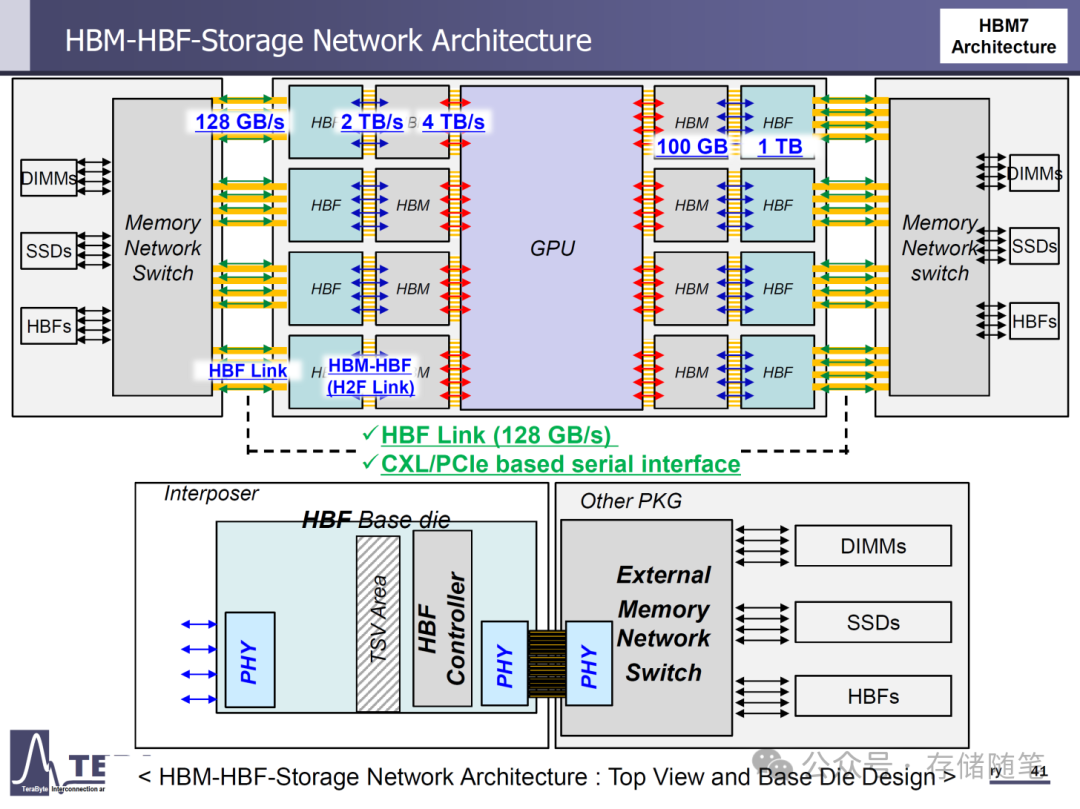

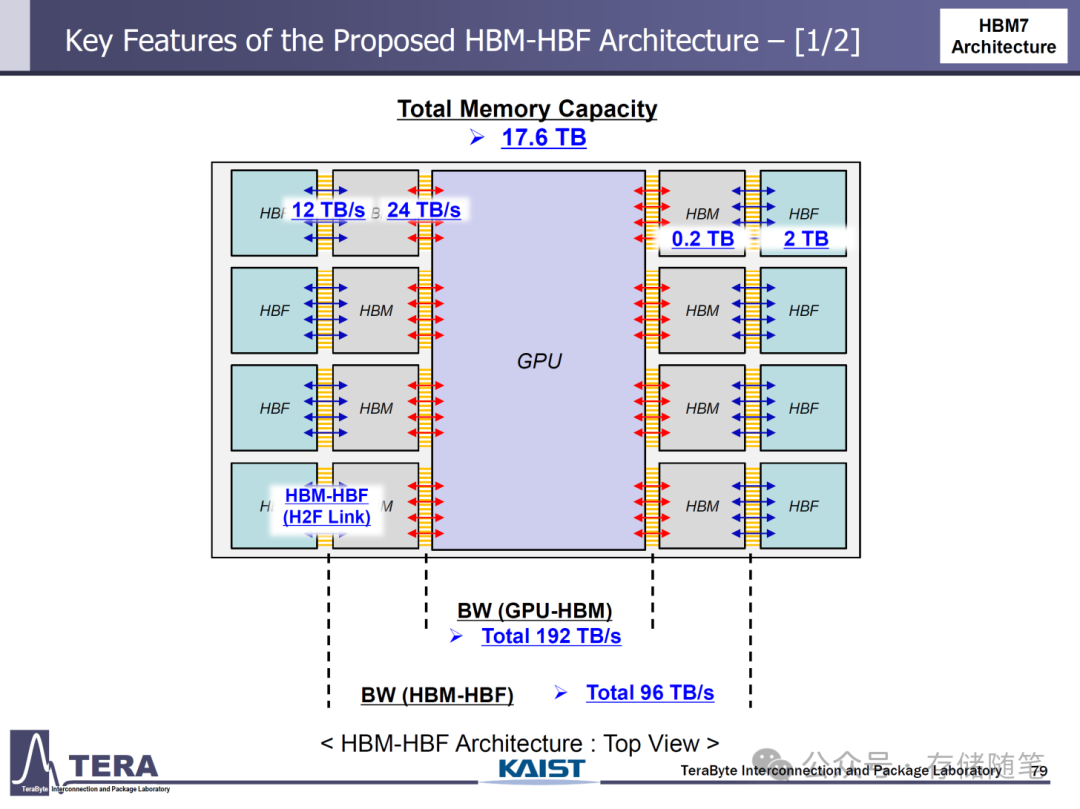

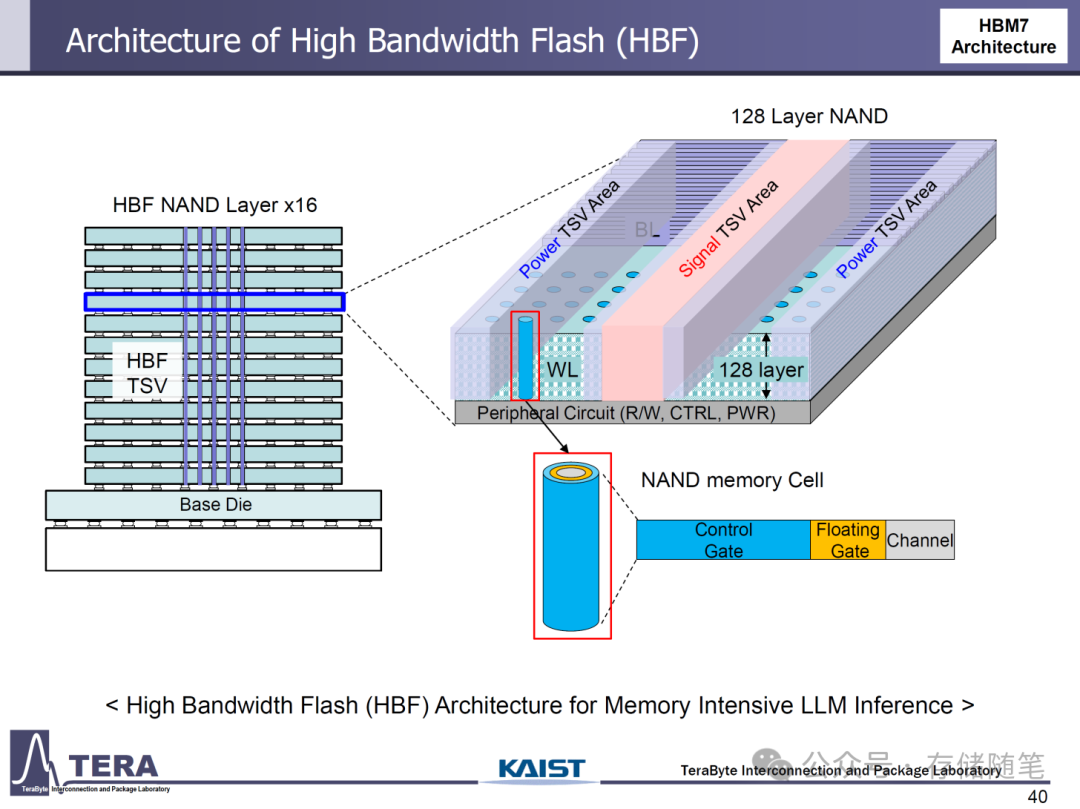

为了满足内存密集型大语言模型（LLM）推理的需求，HBF（High - Bandwidth Flash）架构应运而生。HBF架构使用多达128层的NAND闪存，通过HBF TSV解决方案实现16层堆栈的高容量存储。每个HBF堆栈与HBM堆栈并行连接，可额外提供高达1TB的容量，并通过2TB/s的高速HBM - HBF互连与主板上的其他组件通信，该互连通过128GB/s的双向互连和内存网络交换机实现。
添加图片注释，不超过 140 字（可选）

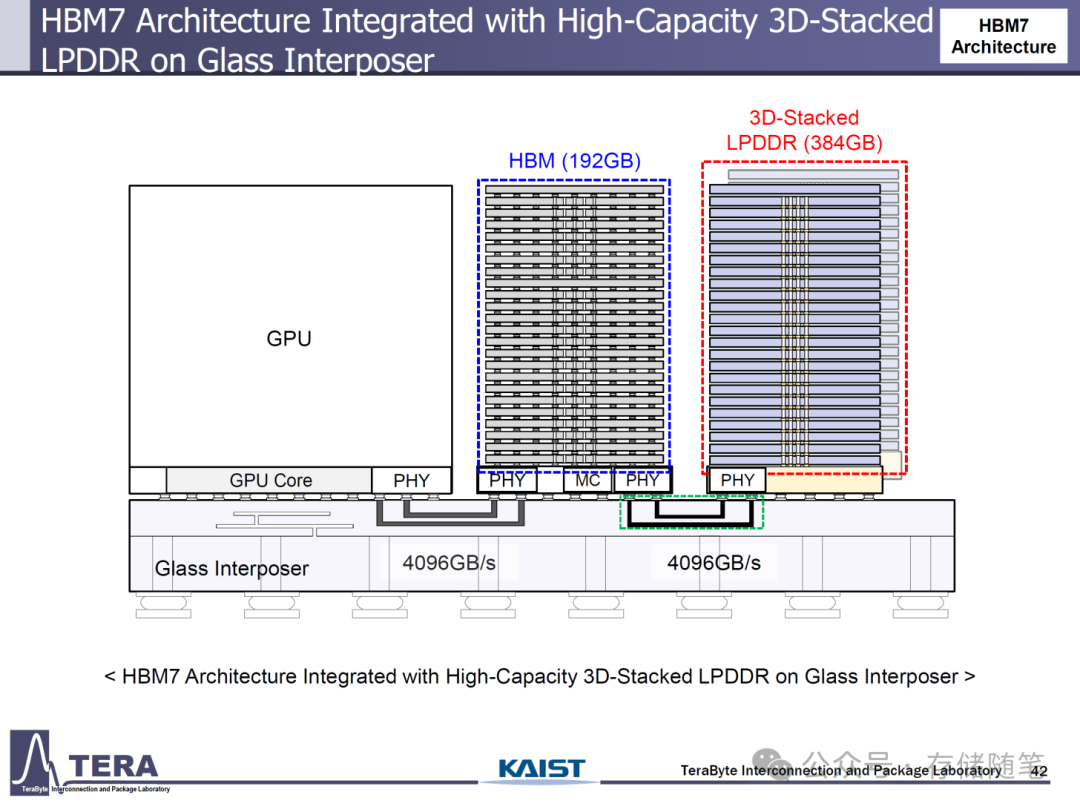

随着HBM7的发展，基于NAND的HBF堆栈将进一步升级，通过4096GB/s的传输速度连接到玻璃中介层。同时，高达384GB容量的LPDDR解决方案将与192GB容量的HBM堆栈协同工作。HBM7和HBM8还将采用24层堆栈设计，形成双塔高带宽封装。
添加图片注释，不超过 140 字（可选）

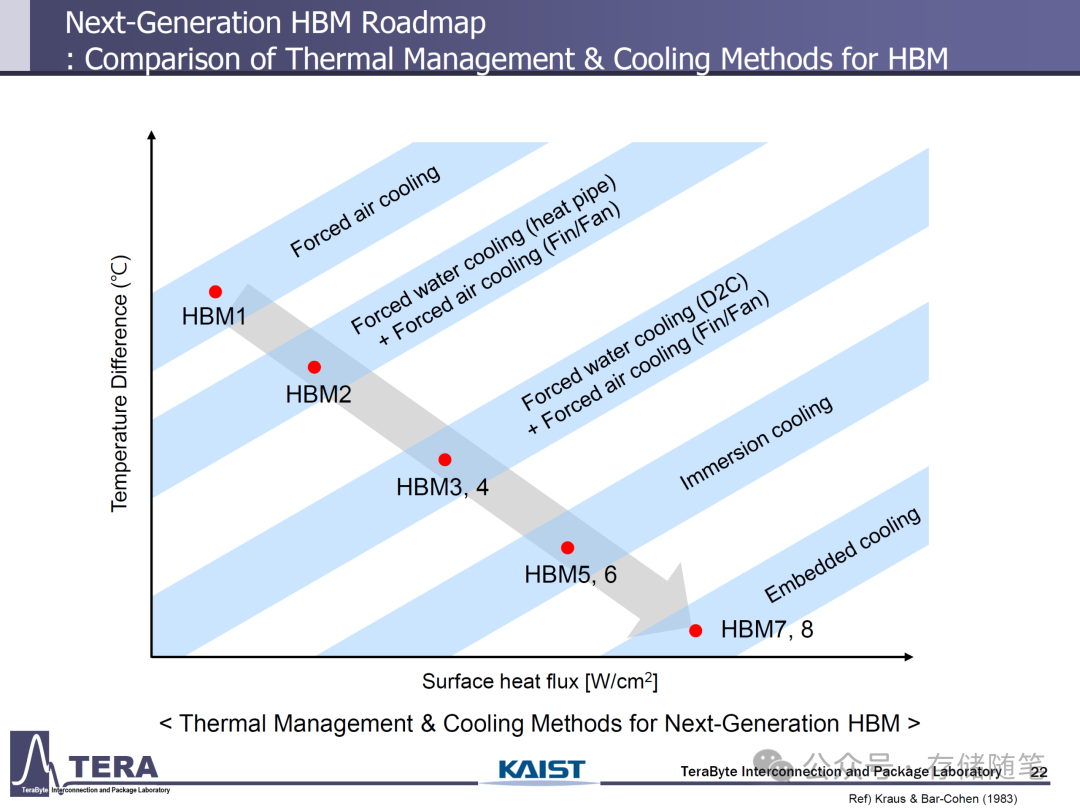

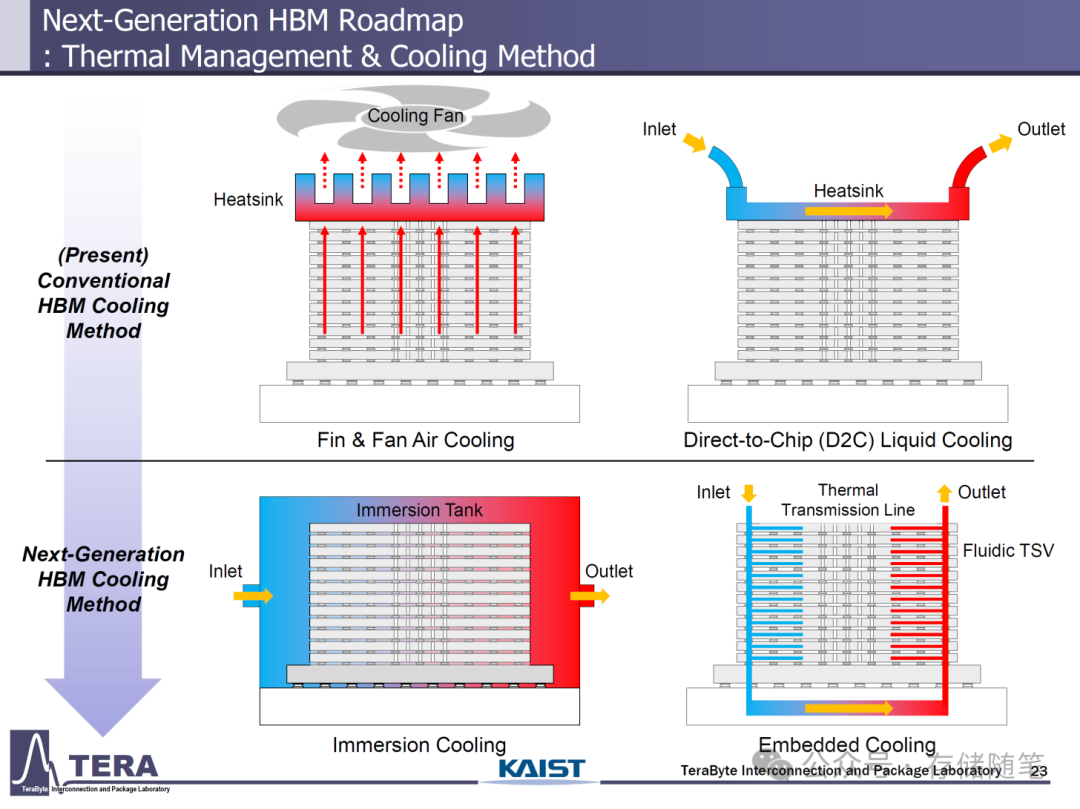

在冷却技术方面，随着玻璃基硅中介层的应用，嵌入式冷却将成为标准方法。这种冷却方式将通过中介层，为HBM、HBF和GPU IP提供直接冷却，有效解决高功耗带来的散热问题。
添加图片注释，不超过 140 字（可选）
下一代HBM标准（HBM4到HBM8）的发展将为未来的数据中心和AI应用带来巨大的性能提升。从不断提高的带宽和容量，到创新的封装和冷却技术，再到全新的内存架构，HBM技术的每一次演进都将为AI和高性能计算领域注入新的活力，推动这些领域迈向更高的台阶。随着这些技术的逐步落地，我们有理由期待未来的计算性能将实现质的飞跃。
