chiplet之AMBA CHI C2C协议杂谈

随着半导体先进制程和工艺的发展，摩尔定律的发展逐渐趋于极限。因此，chiplet的概念迅速发展起来。Chiplet（芯粒）是指预先制造好、具有特定功能、可组合集成的晶片（Die，也叫裸片）。通过Chiplet架构，可以将不同功能，不同工艺节点的裸片通过2D、2.5D或3D的封装方式，异构集成在一起。

为了适应和推动chiplet的发展，ARM推出了CHI C2C，即Chip(let)-to-Chip(let)规范，CHI C2C协议是AMBA CHI协议的扩展。CHI C2C允许构建具有多个cpu、加速器或其他设备的系统。CHI C2C关注于CHI消息的打包，使它们适合在芯片到芯片的链路上传输。分组格式针对链路利用率和延迟进行了优化，同时避免了复杂的打包和解包方案。

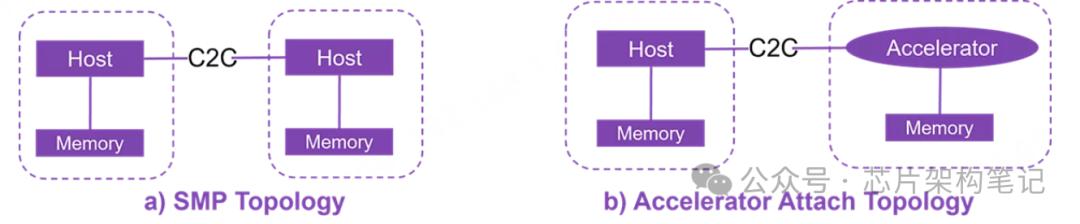

CHI C2C的两个典型使用场景如下图：SMP拓扑、加速器连接拓扑。




添加图片注释，不超过 140 字（可选）



1. C2C的接口结构

CHI C2C的接口结构如下，包括协议层、打包层、链路层和物理层。其中，协议层和物理层不是必需的。



添加图片注释，不超过 140 字（可选）


CHI C2C协议的message有以下几种：
• Request, REQ • Response, RSP • Snoop, SNP • Data, DAT • Miscellaneous, MISC

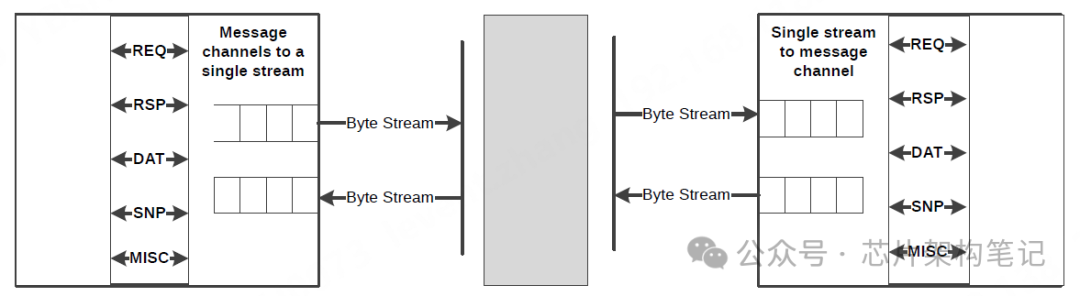

CHI C2C的通道连接如下图：

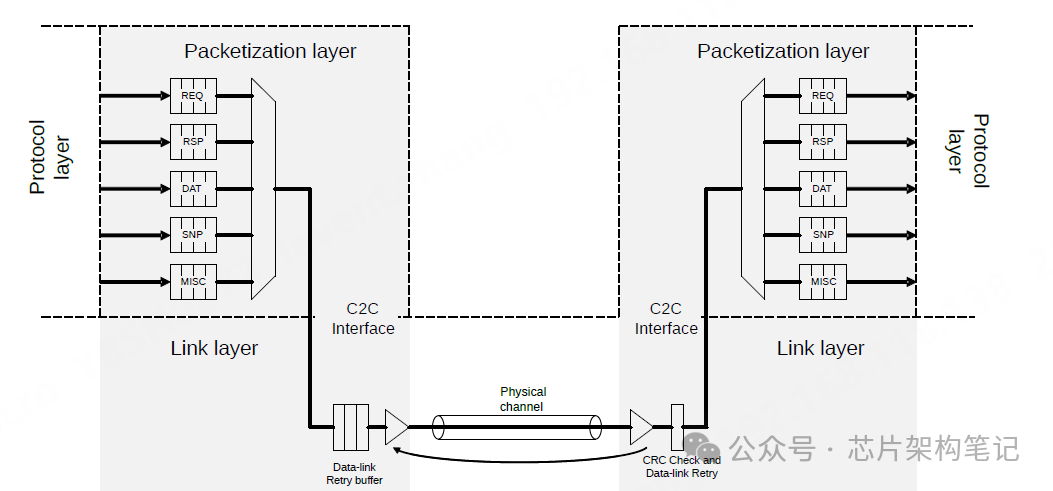

添加图片注释，不超过 140 字（可选）
在两个chip之间可以使用一个C2C接口，也可以使用多个C2C接口来提供更高的吞吐率。当使用多个C2C接口时，需要满足以下要求：
  1. 一个transaction的message必须使用相同的接口。例如跟request对应的data和response需要跟request使用相同的接口。
  2. 到同一个地址的所有request和snoop必须使用相同的接口。
  3. 所有endpoint order的request必须使用相同的接口。
  4. 来自同一个source的DVMReq和DVMSync必须使用相同的接口。
  5. 到同一个target的MISC message必须使用相同的接口。
2. 组包

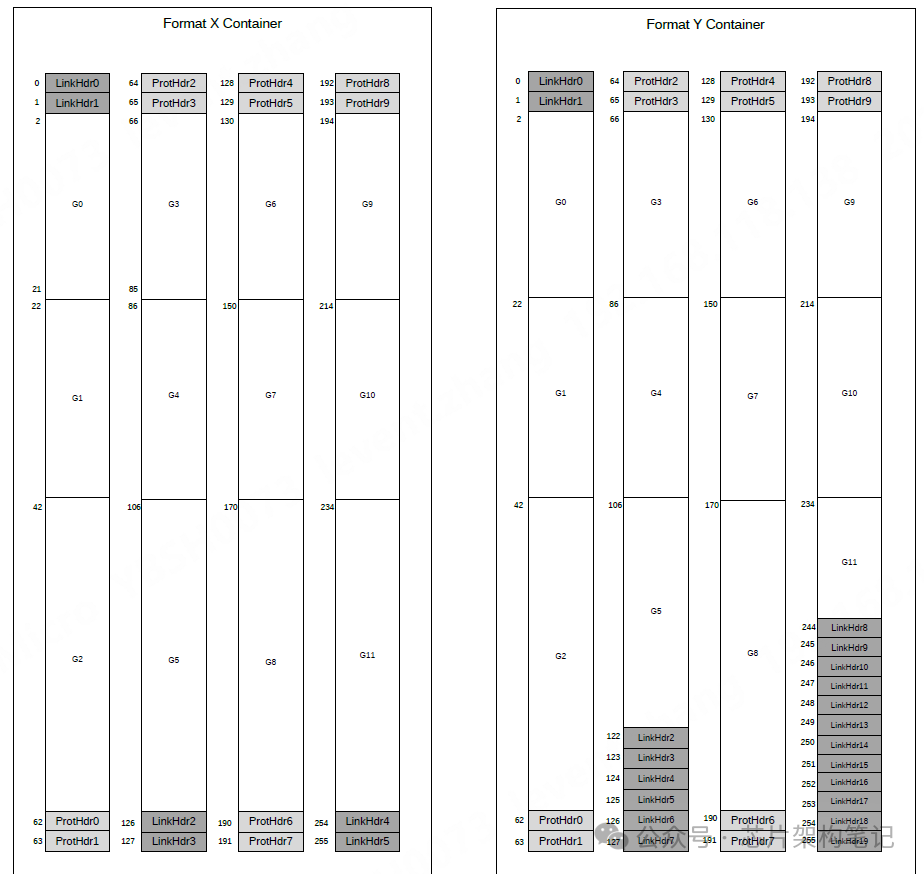

CHI C2C的传输使用container。一个container是256字节，由Link Header、协议Header和message（即payload）组成。container有两种格式：Format X和Format Y，如下图所示。


添加图片注释，不超过 140 字（可选）
  • Format X：用于chiplet-to-chiplet的UCIe传输，与UCIe 256B Latency Optimized Mode兼容。
  • Format Y：用于chip-to-chip的CXL传输，与CXL 256B latency-optimized flit格式兼容。
3. message结构
CHI C2C的事务类型跟CHI基本类似，但是CHI C2C多了Misc和WrReqData，并且CHI C2C的Req、Resp、Data进一步分成了两种类型。此外，CHI C2C不支持retry、forward snoop等事务。

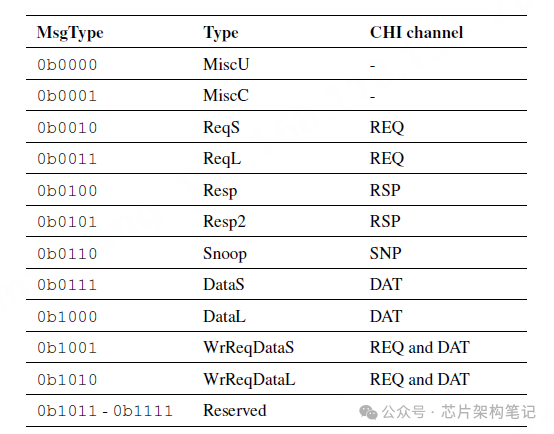

添加图片注释，不超过 140 字（可选）
4. 流控机制
从链路层或物理层来的packet必须接收，不能反压。为每个meaasge类型提供了单独的credit。
流控要求：
  • 每个message class必须独立控制。
  • 对于每个message class，每个接收方必须提供credit给发送方。
  • Uncredited MISC message不需要credit。
  • 要发送WrReqDataS或WrReqDataL，发送方必须要有一个REQ credit和一个DAT credit。
credit授予有两种方式：使用Protocol header或者使用MiscU消息。

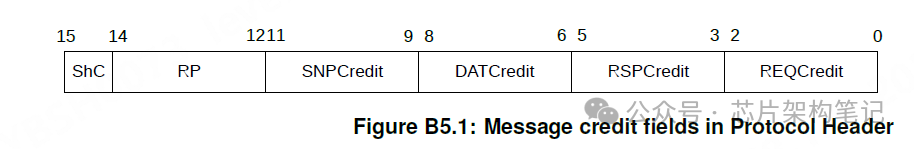

1. 使用Protocol header进行credit grant：

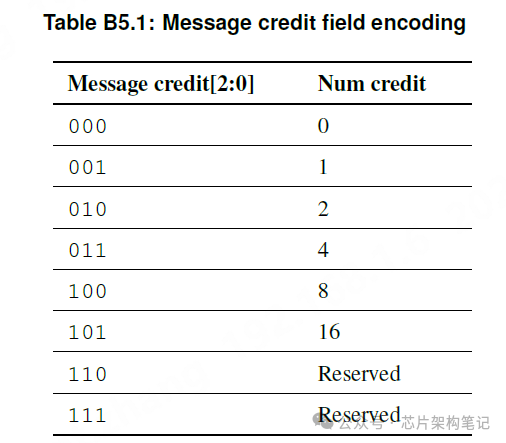

添加图片注释，不超过 140 字（可选）

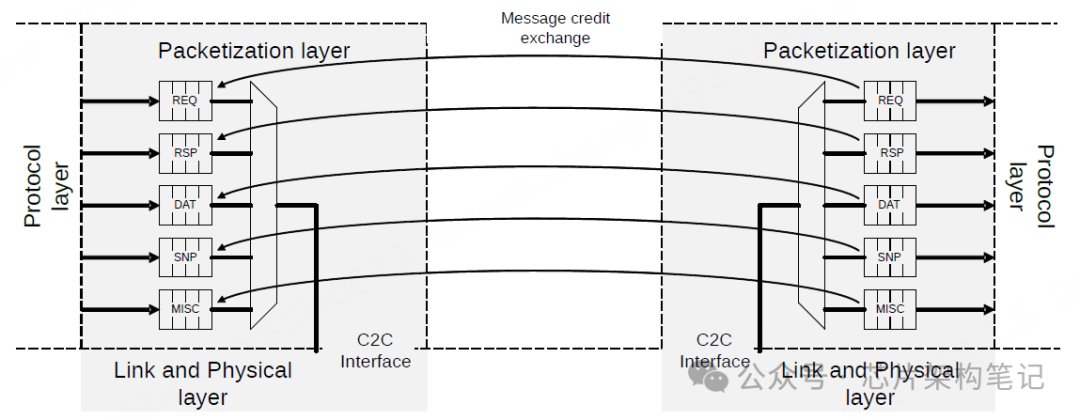

2. 使用MiscU消息进行credit grant：


添加图片注释，不超过 140 字（可选）


添加图片注释，不超过 140 字（可选）
CHI C2C还支持request资源平面(Resource Plane, RP)，来支持request之间的传输独立性。request message最多支持8个RP。
C2C接口必须保序。C2C接口接收container的顺序必须与远端的C2C接口发送container的顺序相同。
5. DVM事务
CHI C2C支持所有的CHI DVM事务。CHI C2C的DVM事务流程如下：

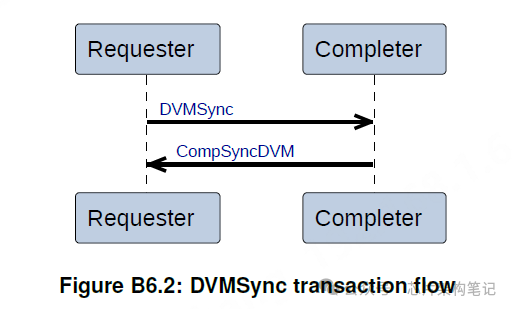

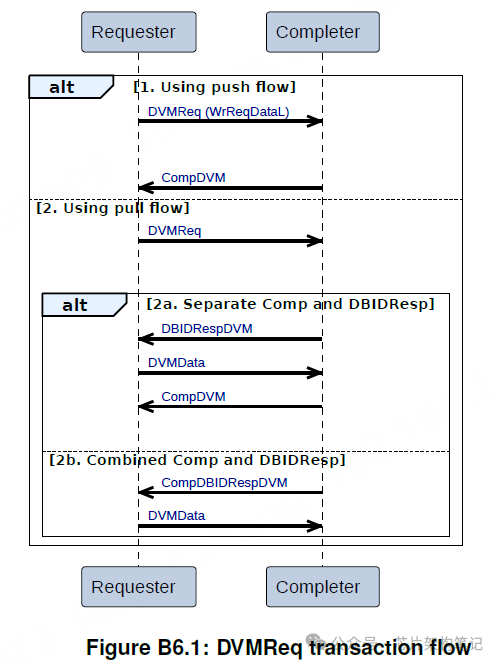

添加图片注释，不超过 140 字（可选）


添加图片注释，不超过 140 字（可选）
6. 接口状态管理
C2C的接口状态管理包括：接口activation和deactivation、Coherency connect和disconnect、DVM domain connect和disconnect。
1. 接口activation和deactivation：

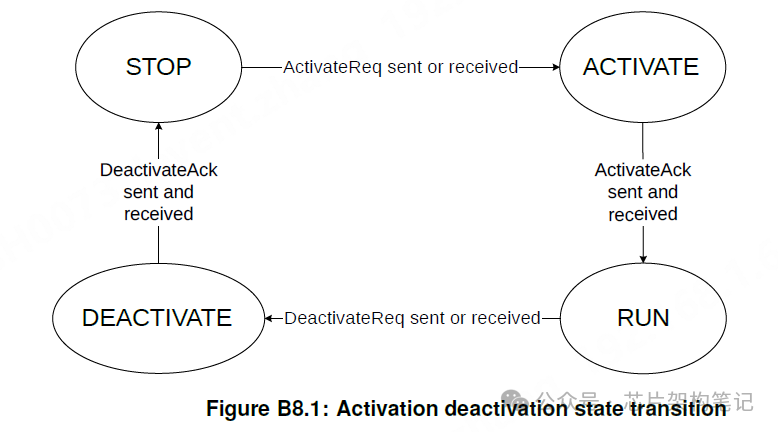

接口activation和deactivation用于启用或禁用所有协议流量通过接口的传输。MiscU消息类型中的activation消息支持接口activation和deactivation。接口activity有四个状态：stop、run、activate、deactivate。


添加图片注释，不超过 140 字（可选）

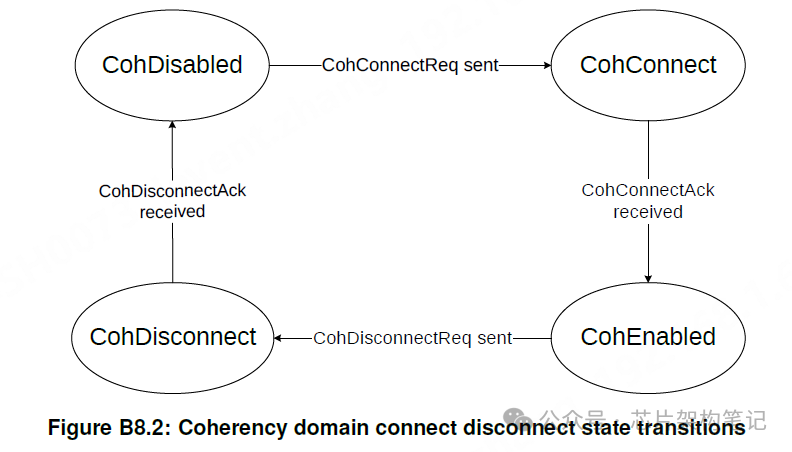

2. Coherency connect和disconnect：


添加图片注释，不超过 140 字（可选）
3. DVM domain connect和disconnect：

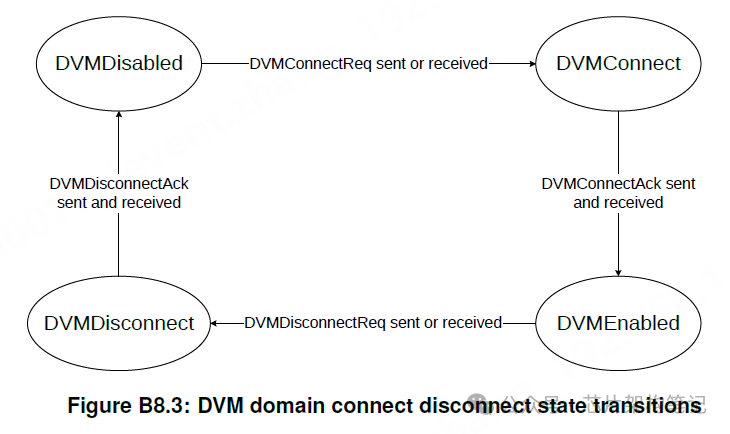

添加图片注释，不超过 140 字（可选）
7. 协议层属性交换
接口初始化完成后，activation顺序需要进行属性交换，在发送任何协议message之前，每个逻辑链路必须在两个方向上进行接口属性通信。
接口属性分为三类：
  1. On-chip payload
  2. On-chip opcode/flow
  3. C2C specific
链路两侧通过发送MiscU.Properties message来指示他们的capability。
每个Propertie消息中的属性值是从一组寄存器驱动的，这些寄存器定义了芯片发送消息的能力。
  • Property_Rx：chip作为接收方的能力。
  • Property_Tx：chip作为发送方的能力。
当属性不同时，允许发送方相应地调整其行为。所需的调整取决于属性分类和在以下方面看到的差异。

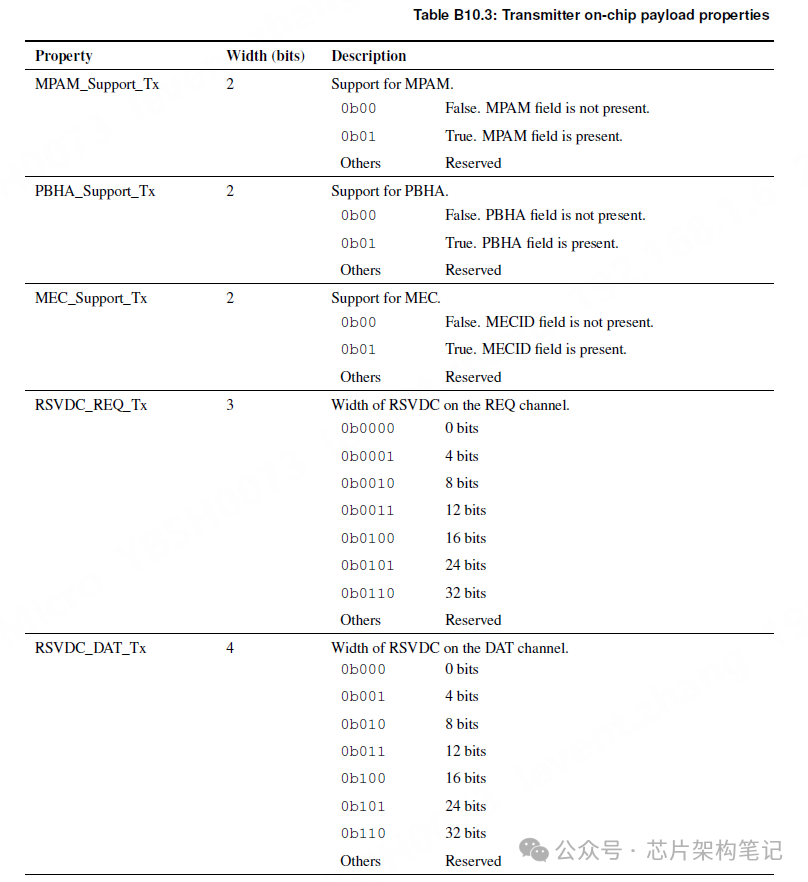

下表为接收方和发送方的片上payload属性：

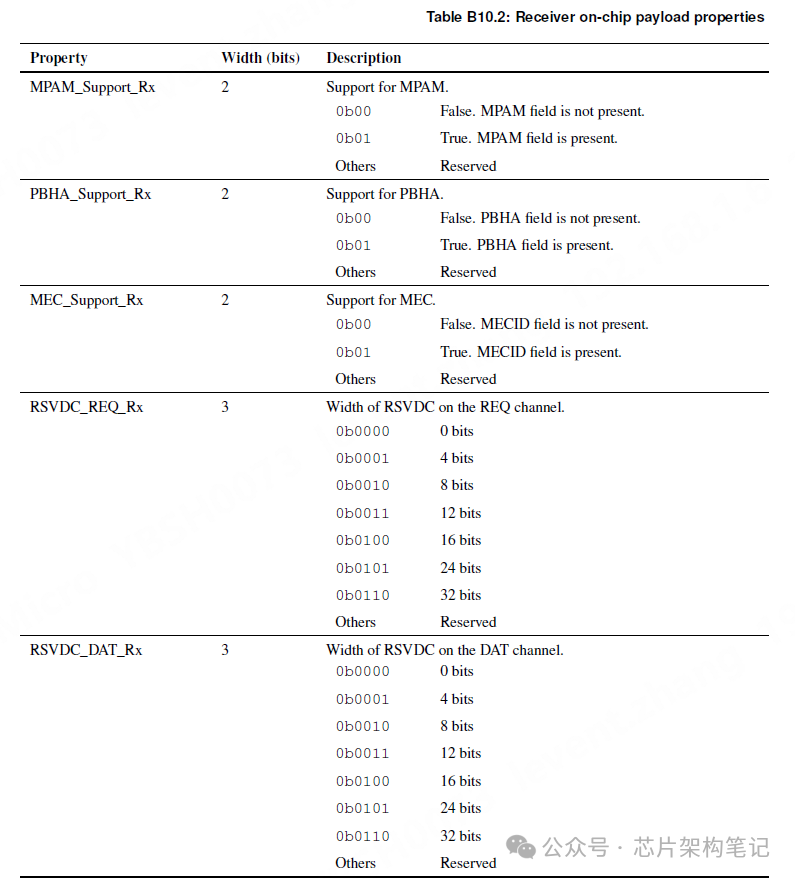

添加图片注释，不超过 140 字（可选）



添加图片注释，不超过 140 字（可选）
