数据共享操作（下）

11. 使用VOP3编码的VOP1

这种格式的指令也可以编码为VOP3。这允许访问额外的控制位（例如ABS、OMOD），以换取不能使用文字常数。VOP3操作码为：VOP2操作码+0x140，如图5-33所示。



图5-33 VOP3操作码为：VOP2操作码+0x140

12. VOPC说明

VOPC的位域图，如图5-34所示。



图5-34 VOPC的位域图

其中：

SRC0=指令的第一个操作数。

VSRC1=指令的第二个操作数。

OP=指令。

所有VOPC指令都可以以VOP3A格式进行编码。

13. 使用VOP3A编码的VOPC

这种格式的指令也可以编码为VOP3A。允许访问额外的控制位（例如ABS、OMOD），以换取不能使用文字常数。VOP3操作码为：VOP2操作码+0x000。

当CLAMP微码位设置为1时，当任一输入为NaN时，这些比较指令会发出异常信号。当CLAMP设置为零时，NaN不会发出异常信号。后8条VOPC指令中嵌入了{OP8}。这是指下面列出的每个比较操作，如图5-35所示。



图5-35 VOP3A编码的VOPC

其中：

VDST=VGPR中指令的目的地。

ABS=浮点绝对值。

CLMP=钳位输出。

OP=指令。

SRC0=指令的第一个操作数。

SRC1=指令的第二个操作数。

SRC2=指令的第三个操作数。在VOPC指令中未使用。

OMOD=指令的输出修饰符。在VOPC指令中未使用。

NEG=负浮点。

14. VOP3P指令

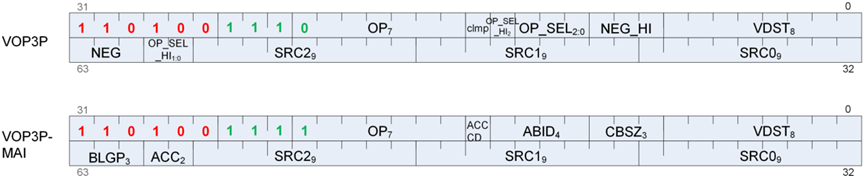

VOP3P与VOP3P-MAI指令架构，如图5-36所示。



图5-36 VOP3P与VOP3P-MAI指令架构

15. VOP3A和VOP3B说明

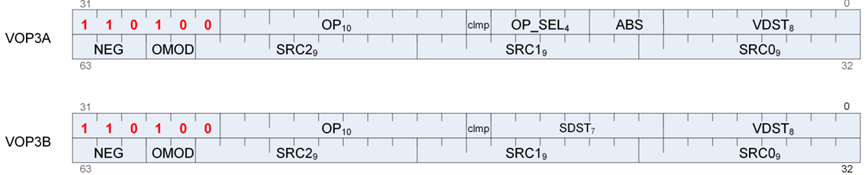

VOP3指令使用以下两种编码之一：VOP3A与VOP3B指令。如图5-37所示。



图5-37 VOP3A与VOP3B指令架构

VOP3B此编码允许指定唯一的标量目标，用于以下数据类型。

V_ADD_CO_U32

V_SUB_CO_U32

V_SUBREV_CO_U32

V_ADDC_CO_U32

V_SUBB_CO_U32

V_SUBBREV_CO_U32

V_DIV_SCALE_F32

V_DIV_SCALE_F64

V_MAD_U64_U32

V_MAD_I64_I32

VOP3A所有其他VALU指令都使用此编码。

16. LDS和GWS说明

这套指令对存储在数据共享内存中的数据进行操作。指令在VGPR和数据共享存储器之间传输数据。

LDS/GWS的位域图，如图5-38所示。



图5-38 LDS/GWS的位域图

GWS指令仅在单通道上运行（EXEC掩码中的第一个活动通道）。

其中：

OFFSET0=从ADDR VGPR添加到地址的无符号字节偏移。

OFFSET1=从ADDR VGPR添加到地址的无符号字节偏移。

GDS=如果是GWS则设置，如果是LDS则清除。

OP=DS指令。

ADDR=源LDS地址VGPR 0-255。

DATA0=源数据0 VGPR 0-255。

DATA1=源数据1 VGPR 0-255。

VDST=目标VGPR 0-255。

17. MUBUF说明

MUBUF格式的位域映射，如图5-39所示。



图5-39 MUBUF格式的位域映射

其中：

OFFSET=无符号立即字节偏移。

OFFEN=将偏移量发送为VADDR或零。

IDXEN=将索引发送为VADDR或零。

LDS=从LDS或VGPR读取/写入的数据。

OP=指令操作码。

VADDR=VGPR地址源。

VDATA=目标向量GPR。

SRSRC=指定资源常数的标量GPR。

ACC=返回ACC VGPR

SC=范围

NT=延迟

SOFFSET=添加到SGPR内存地址的字节偏移量。

18. MTBUF说明

MTBUF格式的位字段图，如图5-40所示。



图5-39 MTBUF格式的位字段图

其中：

OFFSET=无符号立即字节偏移。

OFFEN=将偏移量发送为VADDR或零。

IDXEN=将索引发送为VADDR或零。

LDS=数据在LDS和内存之间传输，而不是VGPR。

OP=指令操作码。

DFMT=类型化缓冲区的数据格式。

NFMT=类型化缓冲区的数字格式。

VADDR=VGPR地址源。

VDATA=用于读取/写入结果的向量GPR。

SRSRC=指定资源常数的标量GPR。

SOFFSET=SGPR的无符号字节偏移量。

SC=范围

NT=非时间

ACC=返回ACC VGPR

19. FLAT、Scratch和全局指令

FLAT格式的位字段映射，如图5-40所示。



图5-40 FLAT格式的位字段映射

其中：

OP=指令操作码。

ADDR=平面地址VGPR的来源。

DATA=源数据。

VDST=目标VGPR。

NV=访问非易失性存储器。

SADDR=SGPR保持地址或偏移量。

SEG=指令类型：平面、划痕或全局。

LDS=数据在LDS和内存之间传输，而不是VGPR。

OFFSET=立即地址字节偏移。

SC=范围

NT=延时
