一、实验目的

1. 能够独立部署RYU控制器；
2. 能够理解RYU控制器实现软件定义的集线器原理；
3. 能够理解RYU控制器实现软件定义的交换机原理。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

　　1.搭建下图所示SDN拓扑，协议使用Open Flow 1.0，并连接Ryu控制器，通过Ryu的图形界面查看网络拓扑。

　　

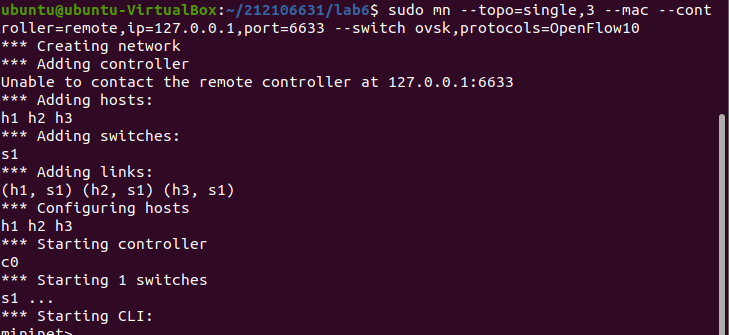

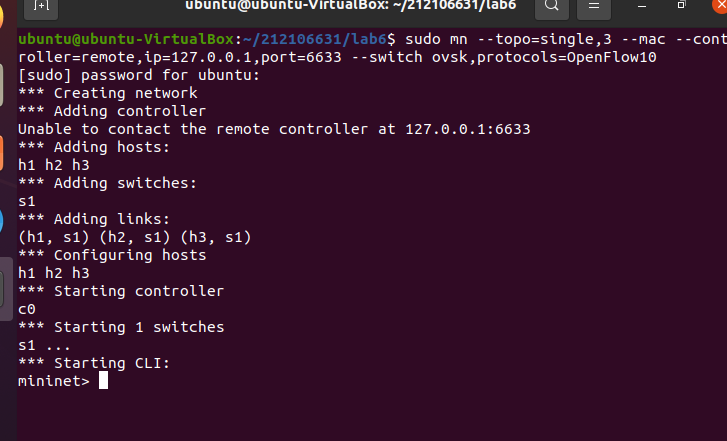

　　　　使用命令在lab6中搭建拓扑图：

　　





 　　

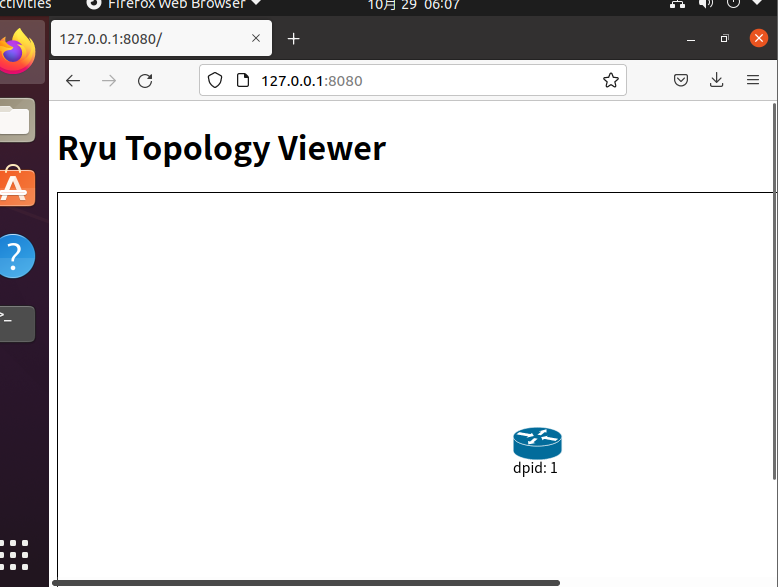

　　通过Ryu的图形界面查看网络拓

　　

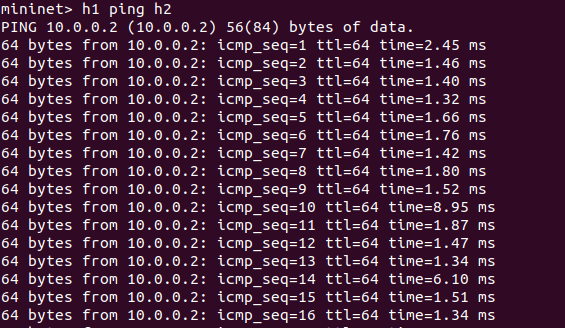

 　　2.阅读Ryu文档的The First Application一节，运行当中的L2Switch，h1 ping h2或h3，在目标主机使用 tcpdump 验证L2Switch，分析L2Switch和POX的Hub模块有何不同。

　　在lab6中创建L2Switch.py

　　

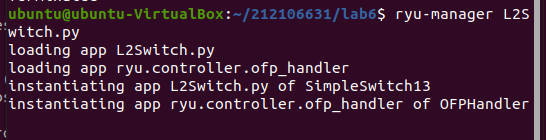

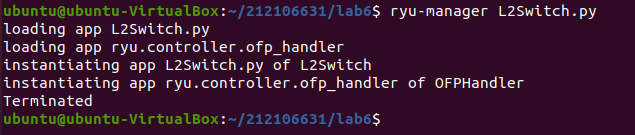

　　运行ryu：

　　　　

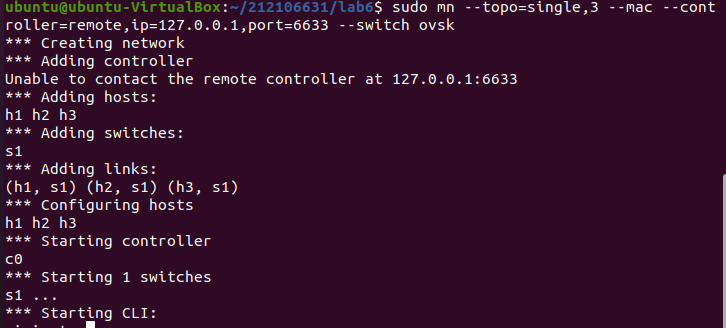

　　重新搭建拓扑图：



 　　

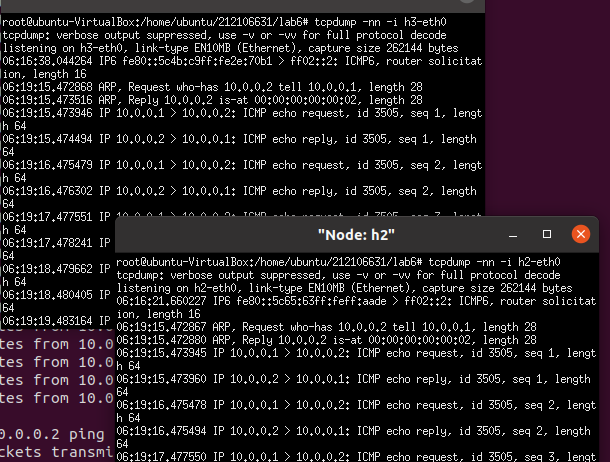

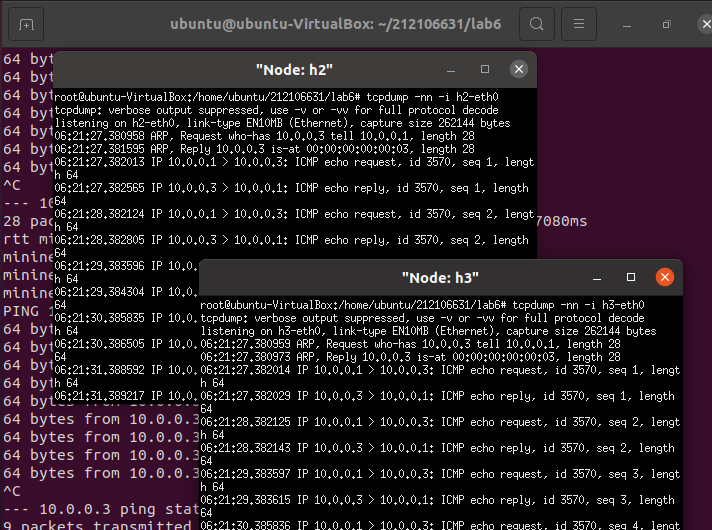

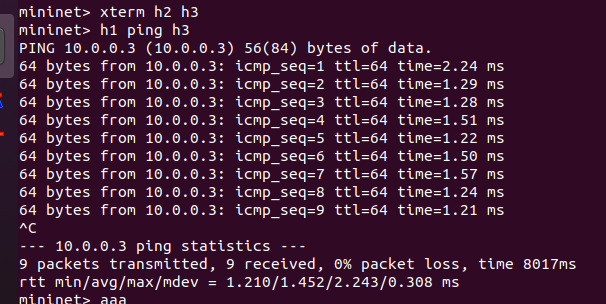

 　　对p1和p2进行抓包，在目标主机中验证验证L2Switch

　　







　　











　　L2Switch和POX的Hub模块的不同





 　　相同之处：两个模块使用的是洪泛转发ICMP报文，所以无论h1 ping h2还是h3，都能收到数据包。

　　不同之处：L2Switch下发的流表无法在mininet上查看，而Hub可以查看



　　3.编程修改L2Switch.py，另存为L2xxxxxxxxx.py，使之和POX的Hub模块的变得一致？

　　





　　



　　

　　（三）实验小结

　　这次试验和上次实验操作差不多，主要时间都花在了代码的解读上，通过上网查阅相关资料，完成了代码的注释。通过本次实验，理解ryu控制器实现软件定义的集线器原理，理解ryu控制器实现软件定义的交换机原理。
