activiti使用form表单引擎生成表单定义数据

activiti使用form表单引擎，生成form表单定义数据

项目地址：activiti-workflow
对于审批流，可以通过activiti的form引擎，定义表单信息。先设计表单信息，然后在设计流程时关联表单。

本文主要介绍在保存表单数据时踩过的坑，使用activiti的版本为6.0.0。

form表介绍：

act_fo_form_definition ：表单定义表
act_fo_form_deployment：表单部署表
act_fo_form_resource：表单源数据表
activiti提供了表单引擎的service,用于操作表单。表单数据的保存可以通过processEngine.getFormEngineRepositoryService().createDeployment().addFormDefinition(resourceName, formDefinition).name(formName).deploy();

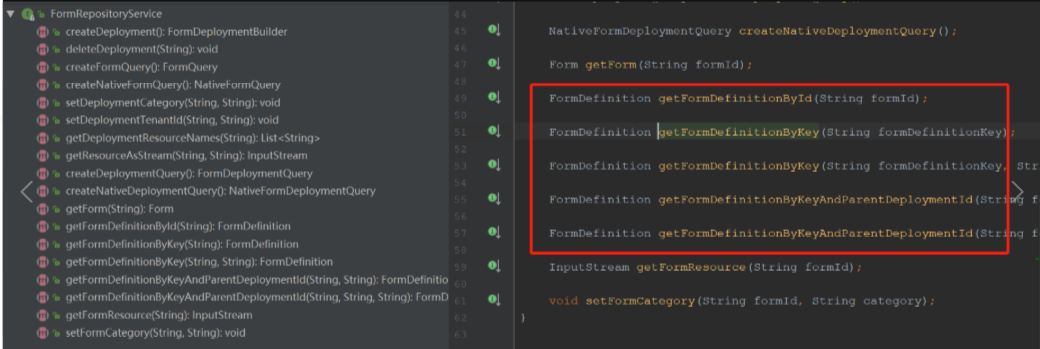

当时开发时通过这种方式保存form表单数据，结果发现，只有act_fo_form_deployment和act_fo_form_resource两个表有数据，act_fo_form_definition 表没有数据。activiti提供的查询表单数的接口如图



要查出表单的定义数据，就要查询act_fo_form_definition ，现在这个表没有数据就会导致，表单数据可以保存进去，没法查出来。

后面跟了deploy的部署方法，在org.activiti.form.engine.impl.deployer.FormDeployer#deploy方法里

public void deploy(FormDeploymentEntity deployment) {
    log.debug("Processing deployment {}", deployment.getName());

    // The ParsedDeployment represents the deployment, the forms, and the form
    // resource, parse, and model associated with each form.
    //将表单定义数据封装为部署的数据，主要是这里的build方法
    ParsedDeployment parsedDeployment = parsedDeploymentBuilderFactory.getBuilderForDeployment(deployment).build();

    formDeploymentHelper.verifyFormsDoNotShareKeys(parsedDeployment.getAllForms());

    formDeploymentHelper.copyDeploymentValuesToForms(parsedDeployment.getDeployment(), parsedDeployment.getAllForms());
    formDeploymentHelper.setResourceNamesOnForms(parsedDeployment);

    if (deployment.isNew()) {
      Map<FormEntity, FormEntity> mapOfNewFormToPreviousVersion = getPreviousVersionsOfForms(parsedDeployment);
      setFormVersionsAndIds(parsedDeployment, mapOfNewFormToPreviousVersion);
      //插入表单定义数据
      persistForms(parsedDeployment);
    } else {
      makeFormsConsistentWithPersistedVersions(parsedDeployment);
    }

    cachingAndArtifactsManager.updateCachingAndArtifacts(parsedDeployment);
  }

　　跟进build方法，这里将ResourceEntity解析为FormEntity 并校验原文件名称的合法性即resourceName，这里如果校验不通过ParsedDeployment的forms属性就会为空。主要看isFormResource方法

　　

 public ParsedDeployment build() {
    List<FormEntity> forms = new ArrayList<FormEntity>();
    Map<FormEntity, FormParse> formToParseMap = new LinkedHashMap<FormEntity, FormParse>();
    Map<FormEntity, ResourceEntity> formToResourceMap = new LinkedHashMap<FormEntity, ResourceEntity>();

    for (ResourceEntity resource : deployment.getResources().values()) {
      //校验文件名是否合法，合法后将ResourceEntity解析为FormEntity
      if (isFormResource(resource.getName())) {
        log.debug("Processing Form resource {}", resource.getName());
        FormParse parse = createFormParseFromResource(resource);
        for (FormEntity form : parse.getForms()) {
          forms.add(form);
          formToParseMap.put(form, parse);
          formToResourceMap.put(form, resource);
        }
      }
    }

    return new ParsedDeployment(deployment, forms, formToParseMap, formToResourceMap);
  }

isFormResource方法

 protected boolean isFormResource(String resourceName) {
    for (String suffix : FORM_RESOURCE_SUFFIXES) {
      //校验resourceName的后缀是否是form
      //这里的FORM_RESOURCE_SUFFIXES = new String[] { "form" };
      if (resourceName.endsWith(suffix)) {
        return true;
      }
    }

    return false;
  }

　　在看persistForms方法，ParsedDeployment 的forms不为空插入数据，在之前校验时，如果resourceName不合法，就没有将将ResourceEntity解析为FormEntity，forms为空，这里也就不会插入数据。

 protected void persistForms(ParsedDeployment parsedDeployment) {
    CommandContext commandContext = Context.getCommandContext();
    FormEntityManager formEntityManager = commandContext.getFormEntityManager();

    for (FormEntity form : parsedDeployment.getAllForms()) {
      formEntityManager.insert(form);
    }
  }



到这里就清楚了，由于在调用

　　processEngine.getFormEngineRepositoryService().createDeployment().addFormDefinition(resourceName, formDefinition).name(formName).deploy();时resourceName的值是随便取了一个值，没有以form结尾，导致校验resourceName时不通过，就没有在定义表中插入数据。
