Rocket - core - Consts

https://mp.weixin.qq.com/s/Z67OXngGV2Qb8Qf80LzY1g



简单介绍Consts的实现。





1. ScalarOpConstants



定义标量操作相关的常量：

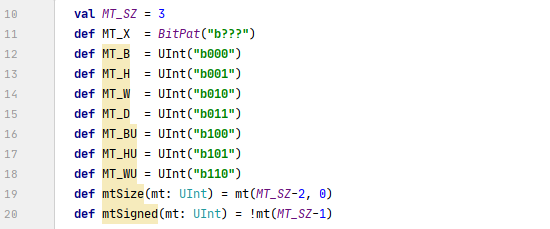

1) MT



定义操作的内存类型：

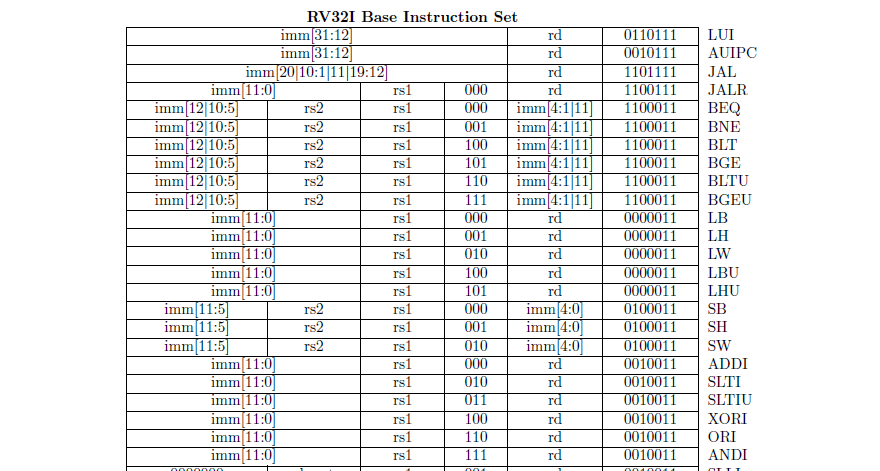

如下图所示load指令中的使用：





mtSize表示操作数的大小，以字节数为单位，其值为2的幂，即：

操作数的字节数 = 2^mtSize



mtSigned表示操作数是有符号数还是无符号数；



2) BR

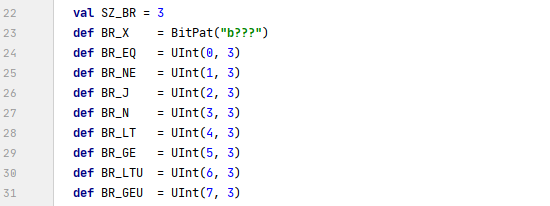

定义branch的类型：

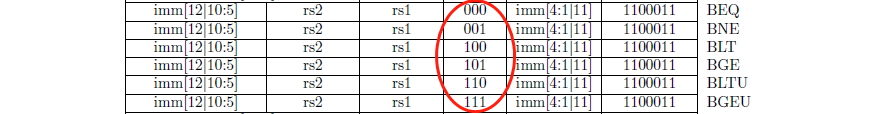

如下图所示Branch指令中使用：



3) A1



定义参数1(argument 1)的信息：

其中：

a. A1_ZERO：表示参数1为0；

b. A1_RS1：表示参数1使用RS1；

c. A1_PC：表示参数1使用PC的值；



4) IMM

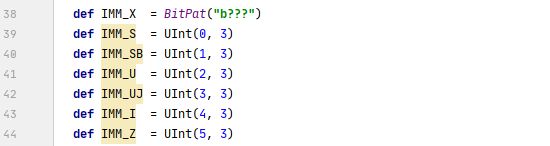

定义立即数的类型：



根据指令格式的不同，立即数的编码方式也不相同：



5) A2

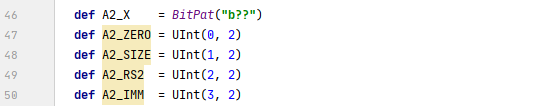

定义参数2(argument 2)的信息：

其中：

a. A2_ZERO：表示参数2的值为0；

b. A2_SIZE：表示参数2的值是一个大小，比如jal指令中为距离当前pc的大小；

c. A2_RS2：使用RS2作为参数2；

d. A2_IMM：使用立即数作为参数2；



6) Y/N/X



定义三个基本的Patten：

a. X：值未知的一个比特；

b. Y：值为1的一个比特；

c. N：置位0的一个比特；



7) DW

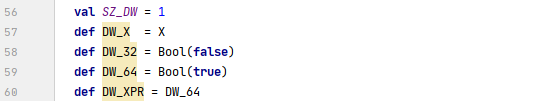

定义操作数的宽度：

a. DW_32：表示操作数为32位宽；

b. DW_64：表示操作数为64位宽；

c. DW_XPR：表示操作数的宽度与寄存器宽度一致；这里DW_XPR = DW_64，表示当前配置下XLen = 64；这里没有从全局的配置中获取，而是直接写死，是修改时需要注意的一个点。



2. MemoryOpConstants

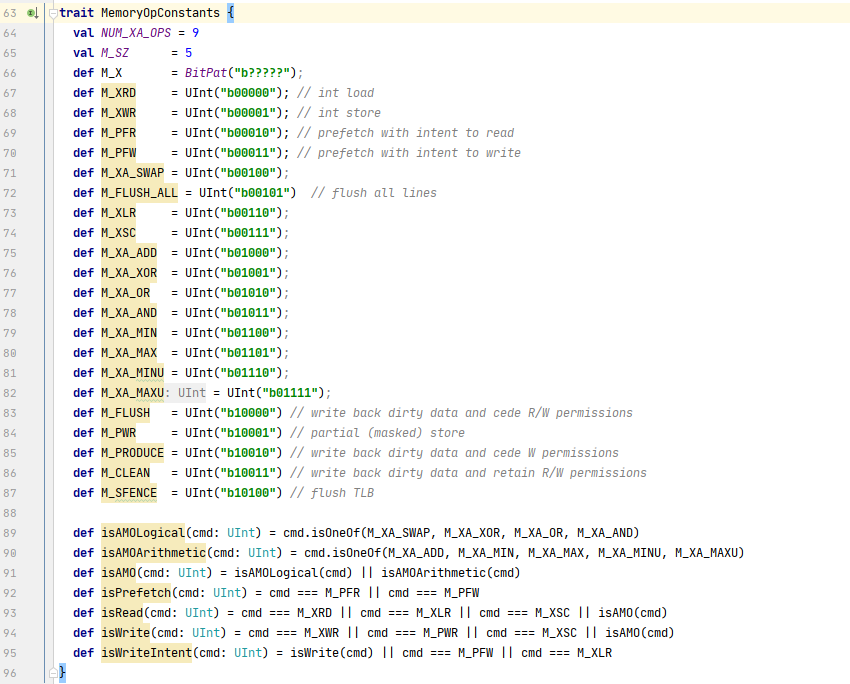

定义内存操作相关的常量：

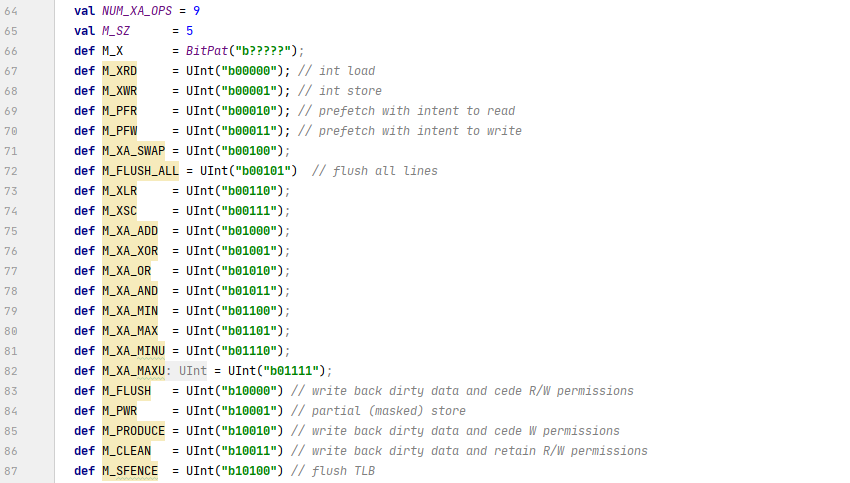

1) M



定义指令内存操作的相关信息：

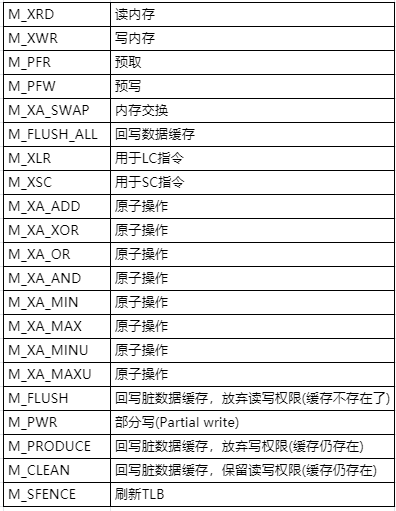

各操作含义如下表格：

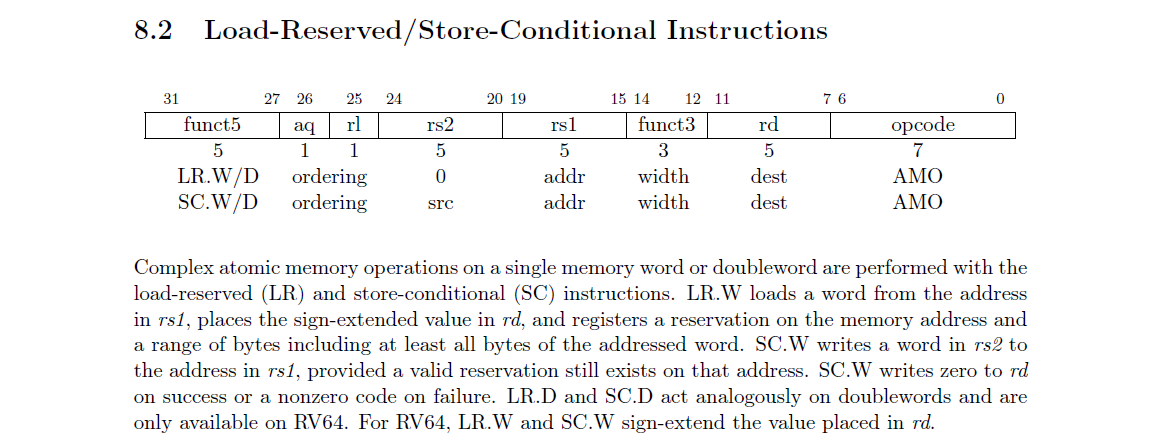

LR/SC指令描述如下：

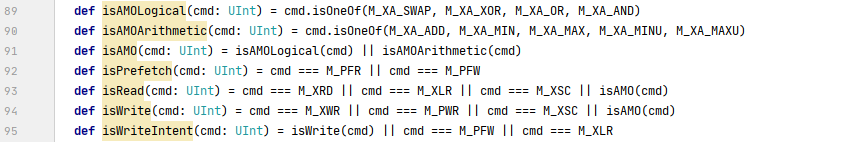

2) isXXX



定义一些简便方法：

a. isAMOLogical：是否原子逻辑运算；

b. isAMOArithmetic：是否原子数学运算；

c. isAMO：是否原子操作；

d. isPrefetch：是否预处理；

e. isRead：是否读操作；

f. isWrite：是否写操作；

g. isWriteIntent：是否想要写；
