swarm部署efk监控docker集群

前文提要，ES集群已经部署好了

不清楚的可以看下这里https://www.cnblogs.com/whitelittle/p/16358037.html

下面是部署filebeat和kibana

按照涉及思路，FILEBEAT需要部署在每一个节点上，收集日志，KIBana只需要在master上有一个进行展示即可，这样数据存储有ES集群，也保证了高可用

直接上YML

cat efk.yml

version: '3.7'

services:

kibana:

image: docker.elastic.co/kibana/kibana:7.4.2

ports:

- "5601:5601"

networks:

- dms

volumes:

- /home/www/docker/efk/kibana/kibana.yml:/usr/share/kibana/config/kibana.yml

deploy:

placement:

constraints:

- node.hostname == master

filebeat:

image: docker.elastic.co/beats/filebeat:7.4.2

networks:

- dms

user: root

volumes:

- /home/www/docker/efk/filebeat/config/filebeat.yml:/usr/share/filebeat/filebeat.yml:ro

- /home/docker/containers:/var/lib/docker/containers:ro

- /var/run/docker.sock:/var/run/docker.sock:ro

privileged: true

deploy:

replicas: 3

networks:

#定义服务网桥名称

dms:

#指定网桥驱动，有bridge/overlay,默认是bridge

driver: overlay

#false-统自动创建网桥名,格式为: 目录名_网桥名，默认为false; true-使用外部创建的网桥，需要自己手动创建

external: true

编写好配置文件后，需要编写filebeat的日志模板，以及Kibana的配置文件

###############kibana配置############################

#####----------kibana服务相关----------#####

#提供服务的端口，监听端口

server.port: 5601

#主机地址，可以是ip,主机名

server.host: 0.0.0.0

#在代理后面运行，则可以指定安装Kibana的路径

#使用server.rewriteBasePath设置告诉Kibana是否应删除basePath

#接收到的请求，并在启动时防止过时警告

#此设置不能以斜杠结尾

#server.basePath: ""

#指定Kibana是否应重写以server.basePath为前缀的请求，或者要求它们由反向代理重写，默认false

server.rewriteBasePath: false

#传入服务器请求的最大有效负载大小,以字节为单位，默认1048576

server.maxPayloadBytes: 1048576

#该kibana服务的名称，默认your-hostname

server.name: "kibana"

#服务的pid文件路径，默认/var/run/kibana.pid

#pid.file: /var/run/kibana.pid

#####----------elasticsearch相关----------#####

#kibana访问es服务器的URL,就可以有多个，以逗号","隔开

elasticsearch.hosts: ["http://172.20.69.232:9200"]

#当此值为true时，Kibana使用server.host设定的主机名

#当此值为false时，Kibana使用连接Kibana实例的主机的主机名

#默认ture

elasticsearch.preserveHost: true

#Kibana使用Elasticsearch中的索引来存储已保存的搜索，可视化和仪表板

#如果索引尚不存在，Kibana会创建一个新索引

#默认.kibana

kibana.index: ".kibana"

#加载的默认应用程序

#默认home

kibana.defaultAppId: "home"

#kibana访问Elasticsearch的账号与密码(如果ElasticSearch设置了的话)

elasticsearch.username: "kibana_system"

elasticsearch.password: "pass"

#从Kibana服务器到浏览器的传出请求是否启用SSL

#设置为true时，需要server.ssl.certificate和server.ssl.key

server.ssl.enabled: false

#server.ssl.certificate: /path/to/your/server.crt

#server.ssl.key: /path/to/your/server.key

#从Kibana到Elasticsearch启用SSL后，ssl.certificate和ssl.key的位置

#elasticsearch.ssl.certificate: /path/to/your/client.crt

#elasticsearch.ssl.key: /path/to/your/client.key

#PEM文件的路径列表

#elasticsearch.ssl.certificateAuthorities: [ "/path/to/your/CA.pem" ]

#控制Elasticsearch提供的证书验证

#有效值为none，certificate和full

elasticsearch.ssl.verificationMode: none

#Elasticsearch服务器响应ping的时间，单位ms

elasticsearch.pingTimeout: 1500

#Elasticsearch 的响应的时间，单位ms

elasticsearch.requestTimeout: 30000

#Kibana客户端发送到Elasticsearch的标头列表

#如不发送客户端标头，请将此值设置为空

elasticsearch.requestHeadersWhitelist: []

#Kibana客户端发往Elasticsearch的标题名称和值

elasticsearch.customHeaders: {}

#Elasticsearch等待分片响应的时间

elasticsearch.shardTimeout: 30000

#Kibana刚启动时等待Elasticsearch的时间，单位ms，然后重试

elasticsearch.startupTimeout: 5000

#记录发送到Elasticsearch的查询

elasticsearch.logQueries: false

#####----------日志相关----------#####

#kibana日志文件存储路径，默认stdout

logging.dest: stdout

#此值为true时，禁止所有日志记录输出

#默认false

logging.silent: false

#此值为true时，禁止除错误消息之外的所有日志记录输出

#默认false

logging.quiet: false

#此值为true时，记录所有事件，包括系统使用信息和所有请求

#默认false

logging.verbose: false

#####----------其他----------#####

#系统和进程取样间隔，单位ms，最小值100ms

#默认5000ms

ops.interval: 5000

#kibana web语言

#默认en

i18n.locale: "zh-CN"

中间很不少试错环节，这是我测试没问题的配置文件，ES填写一个节点就好，因为已经配置了集群，填写任意一个即可，如果填写三个节点，我测试后，配置文件GO模板不支持arry的数组数据类型报错

##############################FILEBEAT模板###################

setup.ilm.enabled: false

filebeat.inputs:

- type: docker

containers.ids:

- "*"

containers.paths:

- "/var/lib/docker/containers/${data.docker.container.id}/*.log" #日志收集日志

multiline.pattern: '^[[:space:]]+(at|\.{3})\b|^Caused by:'

multiline.negate: false

multiline.match: after

processors:

- add_docker_metadata:

host: "unix:///var/run/docker.sock"

setup.template.name: "docker"

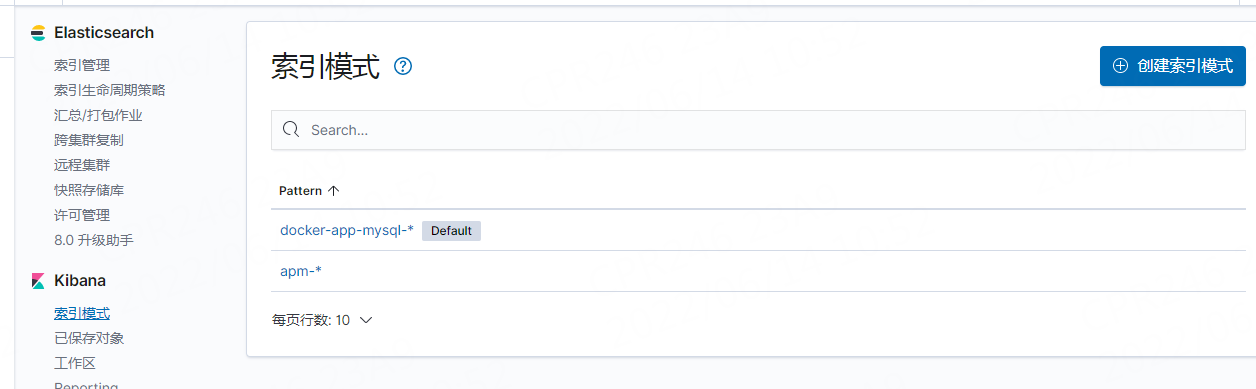

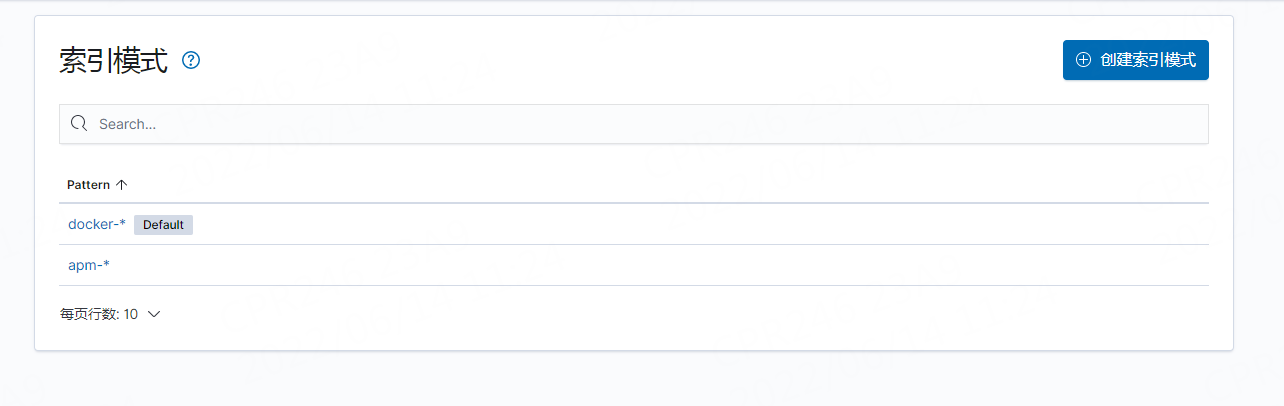

setup.template.pattern: "docker-*" #这里定义了kibana的索引模式

setup.template.enabled: false

# 如果是第一次则不需要, 如果 index-template 已经存在需要更新, 则需要

#setup.template.overwrite: false

setup.template.settings:

index.number_of_shards: 2

index.number_of_replicas: 0 #ES单节点的话必须设置0

output.elasticsearch:

hosts: ["http://172.20.69.232:9200"]

worker: 12

# 单个elasticsearch批量API索引请求的最大事件数。默认是50。

bulk_max_size: 400

indices:

- index: "docker-%{[container.name]}-%{+yyyy.MM.dd}" #这里指定了写入到es的索引格式，docker-容器名-日期

同样，也只能填写一个节点，填写多个就识别不了，只要我们ES集群保持没问题就可以了

可以进入filebeat容器中，filebeat test config测试配置文件正确性

docker stack deploy -c efk.yml efk

[root@master ~]# docker stack ps efk
ID NAME IMAGE NODE DESIRED STATE CURRENT STATE ERROR PORTS
bgido9zu320z efk_filebeat.1 docker.elastic.co/beats/filebeat:7.4.2 node2 Running Running 15 minutes ago
rsifytwe4iza efk_kibana.1 docker.elastic.co/kibana/kibana:7.4.2 master Running Running 15 minutes ago
v24w0wm0nem8 efk_filebeat.2 docker.elastic.co/beats/filebeat:7.4.2 node1 Running Running 15 minutes ago
shr81pa54r8f efk_filebeat.3 docker.elastic.co/beats/filebeat:7.4.2 master Running Running 15 minutes ago

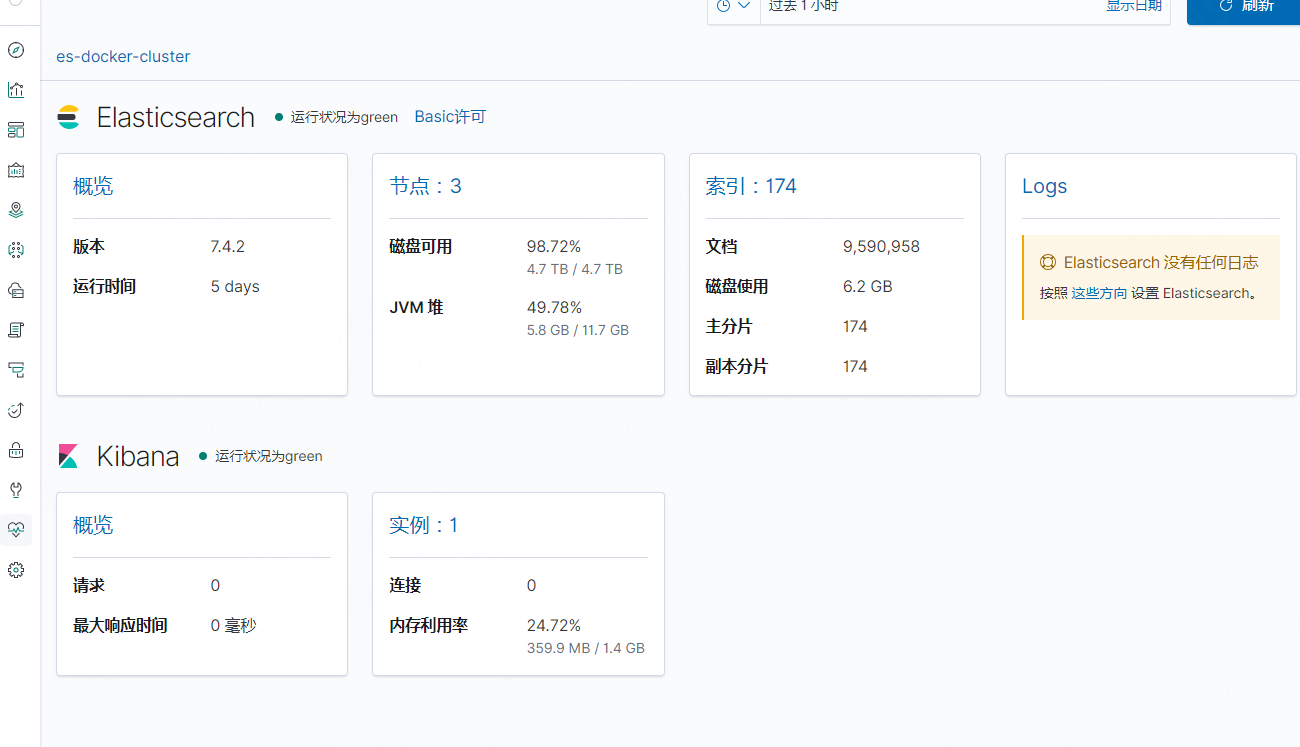

验证访问

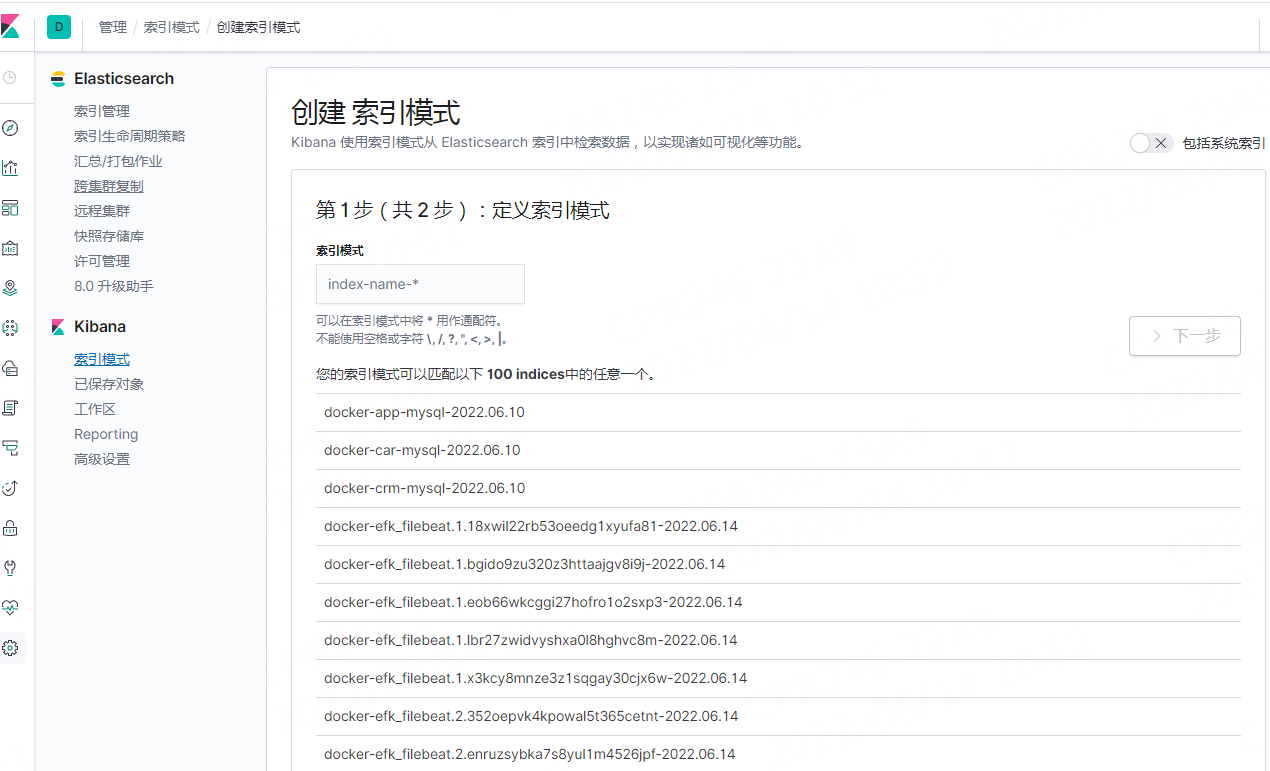

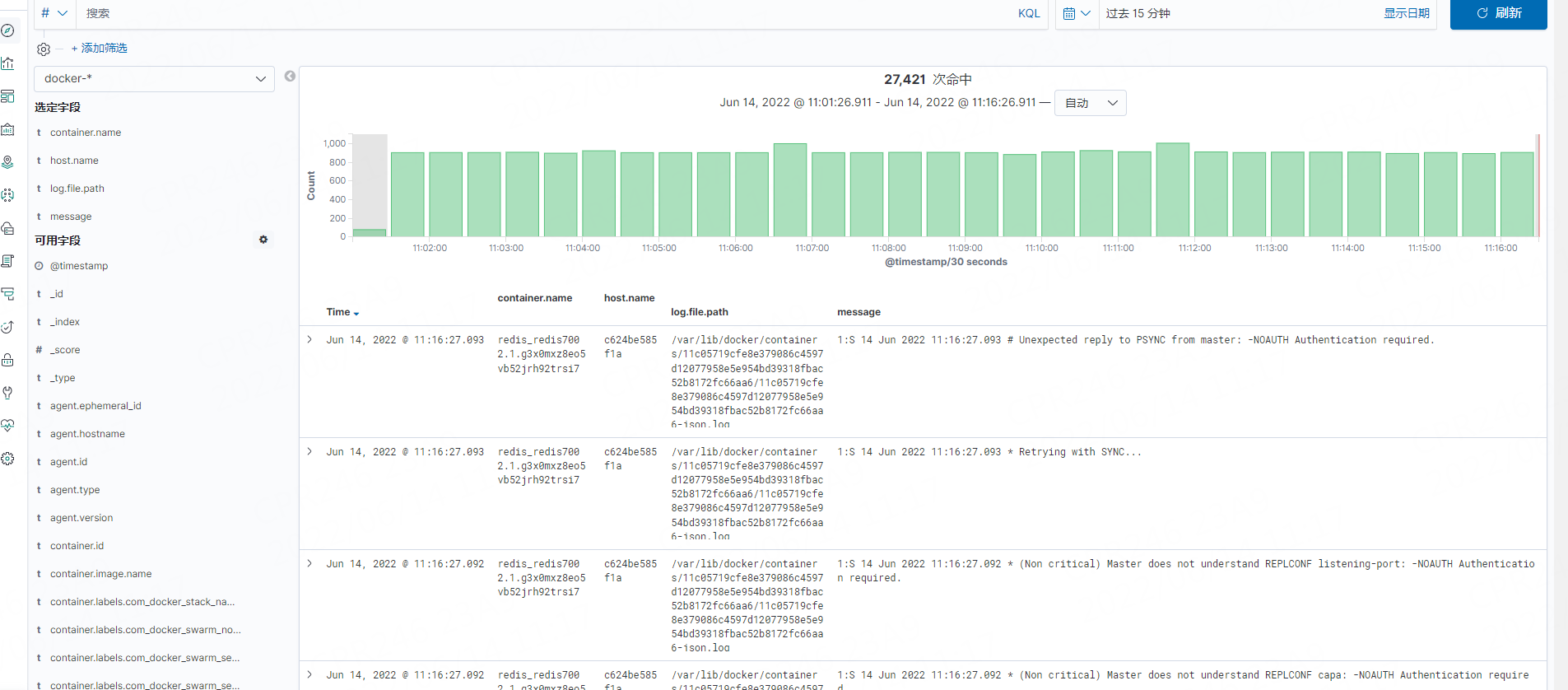

http://xxxxxxxxxx:5601/，直接是中文界面
