实验4 8086标志寄存器及中断
实验一
任务1
1.1 实验代码：
assume cs:code, ds:data data segment x dw 1020h, 2240h, 9522h, 5060h, 3359h, 6652h, 2530h, 7031h y dw 3210h, 5510h, 6066h, 5121h, 8801h, 6210h, 7119h, 3912h data ends code segment start: mov ax, data mov ds, ax mov si, offset x mov di, offset y call add128 mov ah, 4ch int 21h add128: push ax push cx push si push di sub ax, ax mov cx, 8 s: mov ax, [si] adc ax, [di] mov [si], ax inc si inc si inc di inc di loop s pop di pop si pop cx pop ax ret code ends end start
1.2 实验相关问题解答以及实验结果截图
1.2.1 add指令对标志寄存器中的零标志位ZF(Zero Flag)、进位标志位CF(Carry Flag)是否有影响？
1.2.1.1 实验结果截图：
1.2.1.2
分析：--加法指令作为算数运算指令，运算结果将会影响状态标志位，除了INC指令不会影响到位CF，其余指令都会影响到标识位CF和ZF
--进一步地，ZF位从NZ变成了ZR,即就是表示运算结果为0；而CF位从NC变成了CY,从0到1的变化表示进借位发生改变，即表示运算中最高位向更高位产生了进位；
1.2.2 INC指令对标志寄存器中的零标志位ZF(Zero Flag)、进位标志位CF(Carry Flag)是否有影响？

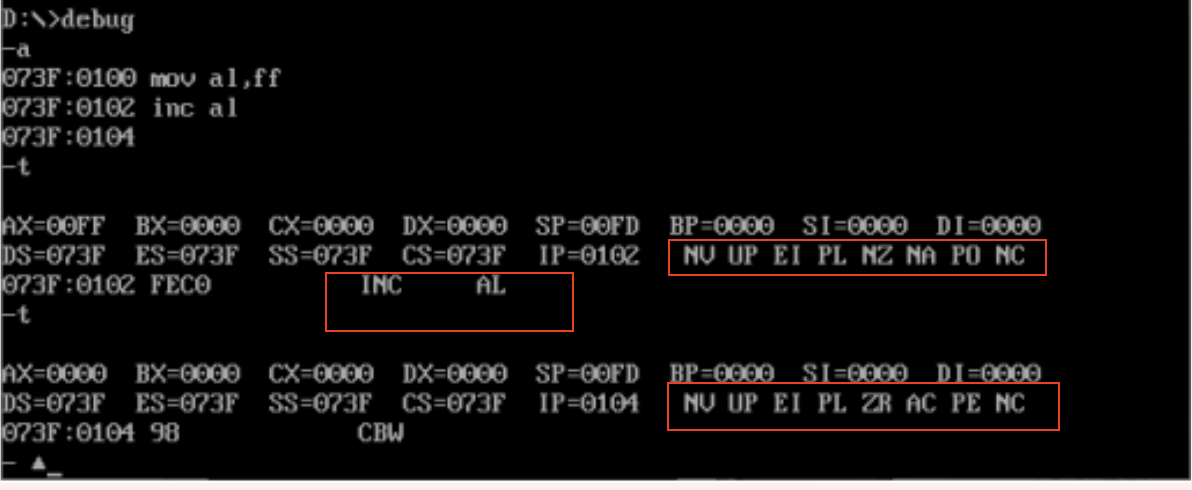

1.2.2.1 实验结果截图：
1.2.2.2
分析：-- 形如INC OPR的指令本身的任务是，将制定操作数加一；故而，INC本身是不会改变标志位CF的
-- 相反地，零标志位ZF发生了改变：ZF位从NZ变为ZR,即就是表示运算结果位0，表示运算结果不为0
任务2
2.1使用任意文本编辑器，录入8086汇编源码task1.asm
2.1.1 附上task1.asm
1 assume cs:code, ds:data 2 3 data segment 4 x dw 1020h, 2240h, 9522h, 5060h, 3359h, 6652h, 2530h, 7031h 5 y dw 3210h, 5510h, 6066h, 5121h, 8801h, 6210h, 7119h, 3912h 6 data ends 7 code segment 8 start: 9 mov ax, data 10 mov ds, ax 11 mov si, offset x 12 mov di, offset y 13 call add128 14 15 mov ah, 4ch 16 int 21h 17 ;功能：实现计算两位128位数的加法 18 ;入口参数： 19 ;ds:si指向存储第一个128位数的存储空间（因为一个数128位，需要8个字节的连续空间） 20 ;ds:di指向存储第二个128位数的存储空间 21 ;出口参数： 22 ;加运算后的结果，保存在第一个数的存储空间中，即：ds:si开始的连续8个字节空间 23 add128: 24 push ax 25 push cx 26 push si 27 push di 28 29 sub ax, ax 30 31 mov cx, 8 32 s: mov ax, [si] 33 adc ax, [di] 34 mov [si], ax 35 36 inc si 37 inc si 38 inc di 39 inc di 40 loop s 41 42 pop di 43 pop si 44 pop cx 45 pop ax 46 ret 47 code ends 48 end start
2.2 回答问题：
2.2.1 line31~line34的4条INC指令，能否替换成如下代码？你的结论的依据/理由是什么？
2.2.1.1 附上替换代码：
add si, 2 add di, 2
2.2.1.2 在算数运算指令中，ADD指令和INC的区别在于：前者会影响标志位CF，后者不会；由此易得，倘若在某段程序中，会对标志位产生影响，自然是不可以用ADD和iNC相互替换
2.2.2 在debug中调试，观察数据段中做128位加之前，和，加之后，数据段的值的变化
2.2.2.1 附上实验结果截图
程序运行前：

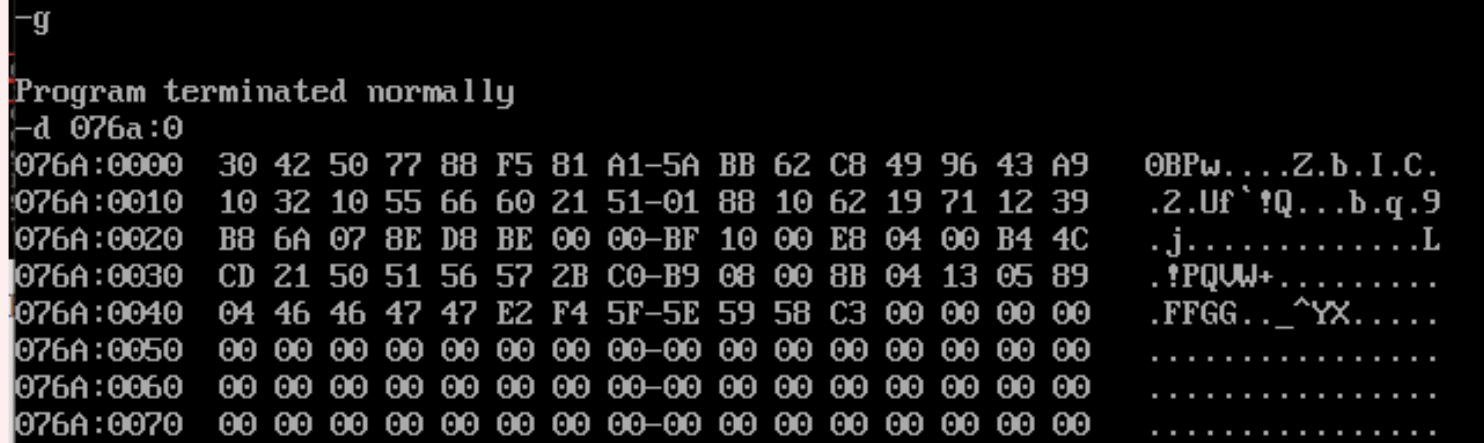

程序运行后：
实验二
1.1 使用任意文本编辑器，录入8086汇编源码task2.asm
1.1.1 附上task2.asm源码
assume cs:code, ds:data data segment str db 80 dup(?) data ends code segment start: mov ax, data mov ds, ax mov si, 0 s1: mov ah, 1 int 21h mov [si], al cmp al, '#' je next inc si jmp s1 next: mov ah, 2 mov dl, 0ah int 21h mov cx, si mov si, 0 s2: mov ah, 2 mov dl, [si] int 21h inc si loop s2 mov ah, 4ch int 21h code ends end start
1.1.2 运行程序，从键盘上输入一串字符，以#结束（比如，输入George Orwell, 1984#)，观察结果。结合运行结果，理解代码并回答问题：
1.1.2.1 实验结果截图如下：
1.1.2.2 汇编指令代码line11-18，实现的功能是？
ANS : 换行
1.1.2.4 汇编指令代码line24-30，实现的功能是？
ANS : 打印输出除了"#"以外输入的所有字符
实验三
3.1 针对8086CPU，已知逻辑段定义如下：
data segment x dw 91, 792, 8536, 65521, 2021 len equ $ - x data ends

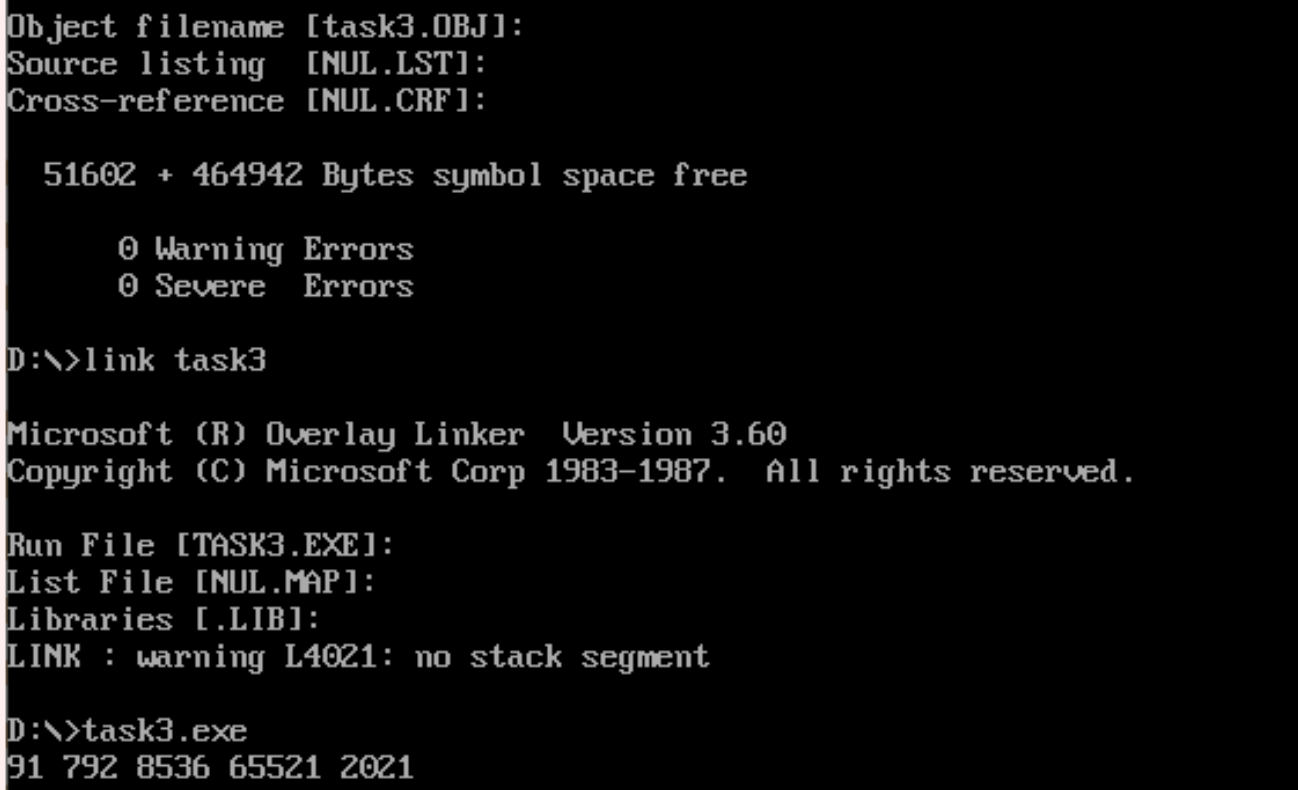

3.2 编写8086汇编源程序task3.asm，在屏幕上以十进制形式输出data段中这一组连续的数据，数据和数据之间以空格间隔。
3.2.1 附代码：
assume ds:data, cs:code data segment x dw 91, 792, 8536, 65521, 2021 len equ $ - x y db 200 dup(?) ;为栈的使用开辟空间 leny equ $ - y data ends code segment start: mov ax, offset y mov ss, ax mov sp, leny ;设置栈顶 mov ax, data ;将x数据段放入ds:[si]中 mov ds, ax mov si, 0 mov cx, 5 ;一共五个数, 所以循环5次 s2: call printNumber call printSpace add si, 2 loop s2 mov ah, 4ch int 21h ;功能：以十进制形式输出一个任意位数的整数（整数范围0 ~ 65535） ;入口参数：寄存器ax（待输出的数据 --> ax） ;出口参数：无 printNumber: push cx ;将外部循环s2的剩余次数压入栈中 mov ax, ds:[si] ;将被除数放入ax中 mov dx, 0 ;由于数值最大位65521, 小于8位16进制能表达的最大数6535, 所以被除数的高16位可以设置位0 mov bx, 10 ;将除数10放入bx中 mov cx, 0h ;cx寄存器用于计数 s1: inc cx ;每做一次除法都进行一次计数 div bx ;除法操作, 由于除数是16位, 被除数就被解读为dx:ax, 余数在dx中, 商在ax中 or dx, 30h ;将余数转为相应的ASCII码 push dx ;将结果压入栈中 mov dx, 0 ;作用与33行的一样, 同时起到将余数清空为0的作用 cmp ax, 0 jne s1 s3: pop dx ;将栈顶数据放入dx中 mov ah, 02h int 21h ;使用int 21h指令输出 loop s3 ;循环输出, 次数为做除法的次数 pop cx ;将栈底的外部循环次数放入cx中 ret ;功能：打印一个空格 ;入口参数：无 ;出口参数：无 printSpace: mov dl, ' ' mov ah, 02h int 21h ret code ends end start
实验四
4.1 针对8086CPU，已知逻辑段定义如下：
data segment str db "assembly language, it's not difficult but tedious" len equ $ - str data ends
4.1.1
编写8086汇编源程序task4.asm，将data段中字符串里的小写字符转换成大写。
task4.asm
assume ds:data, cs:code
data segment
str db "assembly language, it's not difficult but tedious"
len equ $ - str
data ends
code segment
start:
mov ax, data
mov ds, ax
mov si, offset str
mov cx, len
s1:
call strupr
inc si
loop s1
mov ah, 4ch
int 21h
;功能：将包含任意字符的字符串中的小写字母变成大写
;入口参数
;(ds:si ) 字符串首地址的段地址和偏移地址分别送至ds和si
;(cx) 字符串的长度
;出口参数：无
strupr:
cmp byte ptr ds:[si], 96
jna s2 ;如果当前的字符小于等于96,则直接输出
sub byte ptr ds:[si], 32 ;否则转为大写字母
s2:
mov dx, ds:[si]
mov ah, 2
int 21h
ret
code ends
end start

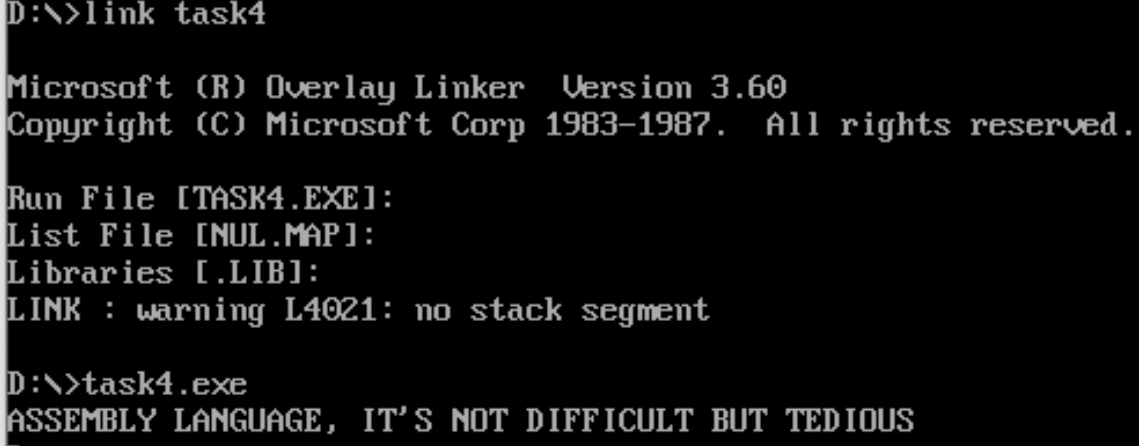

4.1.2 附上实验结果截图：
实验五
5.1使用任意文本编辑器，录入8086汇编源码task5.asm。
assume cs:code, ds:data data segment str1 db "yes", '$' str2 db "no", '$' data ends code segment start: mov ax, data mov ds, ax mov ah, 1 int 21h mov ah, 2 mov bh, 0 mov dh, 24 mov dl, 70 int 10h cmp al, '7' je s1 mov ah, 9 mov dx, offset str2 int 21h jmp over s1: mov ah, 9 mov dx, offset str1 int 21h over: mov ah, 4ch int 21h code ends end start

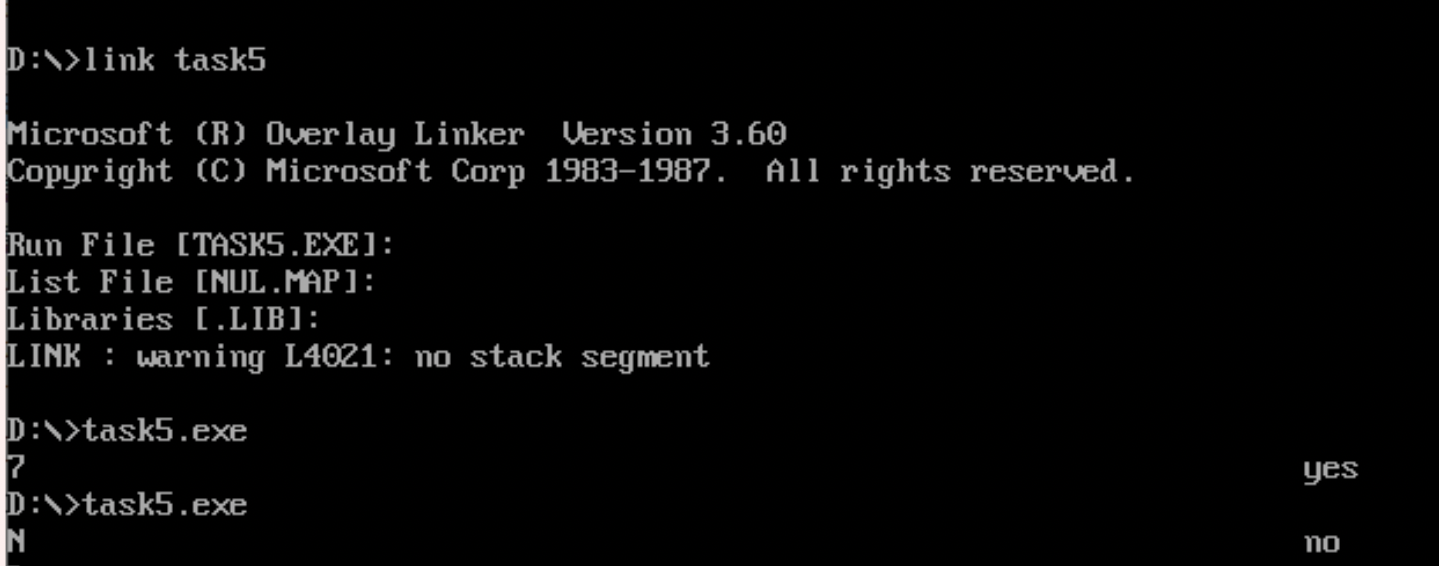

当输入是7的时候输出yes，否则no；
实验6
6.1 实验任务1、2、3、5中使用了不少系统提供的中断例程。本实验任务中，要求自行实现一个42号软中断例程，使得通过 int 42 或 int 2ah 软中断调用，实现在屏幕最下方中间以黑底绿字打印"welcome to 2049!"
6.2 附上task6_1.asm
assume cs:code code segment start: ; 42 interrupt routine install code mov ax, cs mov ds, ax mov si, offset int42 ; set ds:si mov ax, 0 mov es, ax mov di, 200h ; set es:di mov cx, offset int42_end - offset int42 cld rep movsb ; set IVT(Interrupt Vector Table) mov ax, 0 mov es, ax mov word ptr es:[42*4], 200h mov word ptr es:[42*4+2], 0 mov ah, 4ch int 21h int42: jmp short int42_start str db "welcome to 2049!" len equ $ - str ; display string "welcome to 2049!" int42_start: mov ax, cs mov ds, ax mov si, 202h mov ax, 0b800h mov es, ax mov di, 24*160 + 32*2 mov cx, len s: mov al, [si] mov es:[di], al mov byte ptr es:[di+1], 2 inc si add di, 2 loop s iret int42_end: nop code ends end start
6. 3实现代码如下：
assume cs:code code segment start: int 42 mov ah, 4ch int 21h code ends end start

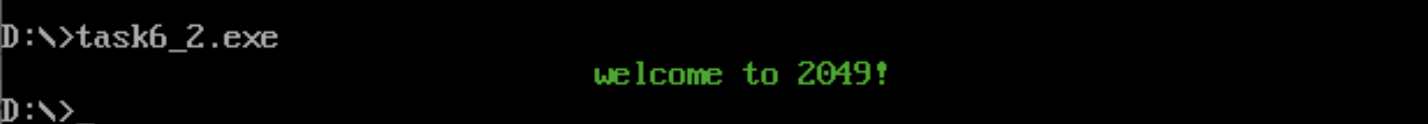

6.4 附上实验结果截图：
