实验2 多个逻辑段的汇编源程序的编写与调试

一、实验目的

1. 理解和掌握8086多个逻辑段的汇编源程序

2. 理解和熟练应用灵活的寻址方式

3. 通过汇编指令loop的使用理解编程语言中循环的本质，掌握其在嵌套循环中的正确使用

4. 掌握使用debug调试8086汇编程序的方法

二、实验内容

实验一

实验一1.1

1.1.0  对程序task1_1.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。
1.1.1   附task1_1.asm：

assume ds:data, cs:code, ss:stack
data segment
db 16 dup(0) ; 预留16个字节单元，初始值均为0
data ends
stack segment
db 16 dup(0) ;预留16个字节单元，初始值均为0
stack ends
code segment
start:
mov ax, data
mov ds, ax
mov ax, stack
mov ss, ax
mov sp, 16 ; 设置栈顶
mov ah, 4ch
int 21h
code ends
end start

1.1.2 调试结果：

1.1.3 使用-t命令在debug中执行到line17结束，line19之前：

1）记录此时：寄存器(DS) = 076A， 寄存器(SS) = 076B， 寄存器(CS) = 076C

2）假设程序加载后，code段的段地址是X，则：（根据1）中概括的结论：data段的段地址是X-2，stack的段地址是X-1；

----------------------------------------------------------------------------------------

实验一1.2

1.2.0 对程序task1_2.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。

1.2.1 附task1_2.asm

assume ds:data, cs:code, ss:stack

data segment
    db 4 dup(0)
data ends

stack segment
    db 8 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 8

    mov ah, 4ch
    int 21h
code ends
end start

　　

1.2.2 在debug中将执行到line17结束、line19之前，



1.2.3

① 在debug中将执行到line17结束、line19之前,记录此时：

寄存器(DS) = 076A, 寄存器(SS) = 076B, 寄存器(CS) = 076C;

② 假设程序加载后,code段的段地址是X,那么：data段的段地址是X-2,stack的段地址是X-1

----------------------------------------------------------------------------------------

实验一1.3

1.3.0 对程序task1_3.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题

1.3.1 附task1_3.asm

assume ds:data, cs:code, ss:stack

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends
end start

1.3.2在debug中将执行到line17结束、line19之前：



1.3.3

①记录此时：寄存器(DS) = 076A， 寄存器(SS) = 076C， 寄存器(CS) = 076E

② 假设程序加载后，code段的段地址是X，则:data段的段地址是X-4， stack的段地址是X-2。





----------------------------------------------------------------------------------------



实验1.4



1.4.0 对程序task1_4.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。



1.4.1  附task1_4.asm

assume ds:data, cs:code, ss:stack
code segment
start:
mov ax, data
mov ds, ax
mov ax, stack
mov ss, ax
mov sp, 20
mov ah, 4ch
int 21h
code ends
data segment
db 20 dup(0)
data ends
stack segment
db 20 dup(0)
stack ends
end start

1.4.2 在debug中将执行到line9结束、line11之前：



1.4.3

① 记录此时：寄存器(DS) = 076C， 寄存器(SS) = 076E， 寄存器(CS) = 076A

② 假设程序加载后，code段的段地址是X，则：data段的段地址是X+2， stack的段地址是 X+4。



----------------------------------------------------------------------------------------



实验1.5



基于上述四个实验任务的实践、观察，总结并回答：

-------------------------------------------- -------------------------------------------- --------------------------------------------

1.5.0

1.5.0.1 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是：_____16__*___[N/16]_______

1.5.0.2 附代码：

xxx segment
db N dup(0)
xxx ends



-------------------------------------------- -------------------------------------------- --------------------------------------------

1.5.1

1.5.1.1 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成 end , 哪一个程序仍然可以正确执行？结合实践观察得到的结论，分析、说明原因。

1.5.1.2 结论：task1_1，task1_2，task1_3不能正确执行，task1_4可以正确执行

1.5.1.3 论据：



1）task1_1.asm

 2）task1_2.asm

 3）task1_3.asm

 4）task1_4.asm

 -------------------------------------------- -------------------------------------------- --------------------------------------------

 -------------------------------------------- -------------------------------------------- --------------------------------------------







实验二





实验二 2.1

2.1.0 编写一个汇编源程序，实现向内存单元b800:0f00 ~ b800:0f9f连续160字节，依次重复填充十六进制数 据03 04

2.1.1 附代码：

assume cs:code
code segment
    mov ax,0b800h
    mov ds,ax
    mov ax,0403h
    mov bx,0f00h

    mov cx,160
s:  mov [bx],ax
    inc bx
    inc bx
    loop s

    mov ax,4c00h
    int 21h
code ends
end

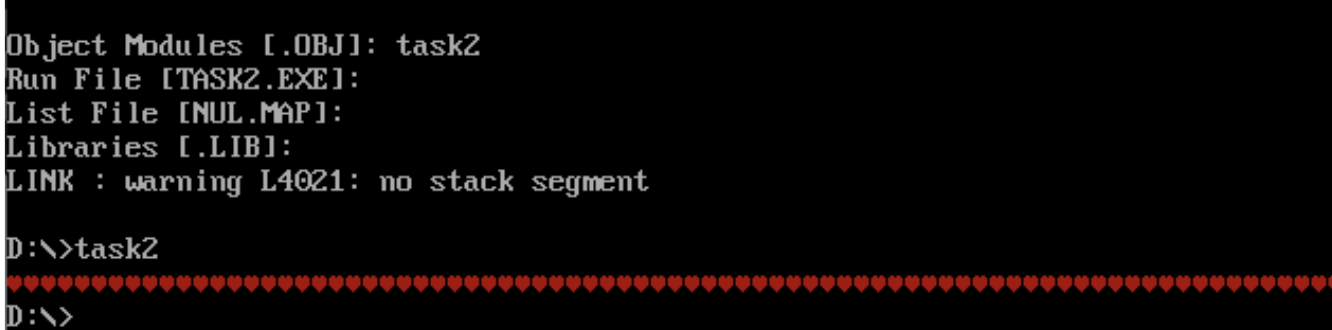

2.1.2 附结果：



 -------------------------------------------- -------------------------------------------- --------------------------------------------

实验三

3.1.0

要求：
① 编程实现把逻辑段data1和逻辑段data2的数据依次相加，结果保存到逻辑段data3中。
② 在debug中加载、反汇编、调试。在数据项依次相加前，和相加后，分别查看三个逻辑段data1, data2, data3对应的内存空间，确认逐一相加后，结果的确保存在了逻辑段data3中。



3.1.1 附 task3.asm：

assume cs:code
data1 segment
    db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
data1 ends

data2 segment
    db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0       ; ten numbers
data2 ends

data3 segment
    db 16 dup(0)
data3 ends

code segment
start:
mov bx,0
mov cx,10
s: mov dx,0
mov ax,data1
mov ds,ax
add dl,[bx]

mov ax,data2
mov ds,ax
add dl,[bx]

mov ax,data3
mov ds,ax
add [bx],dl

inc bx
loop s

mov ah,4ch
int 21h

code ends
end start

3.1.2

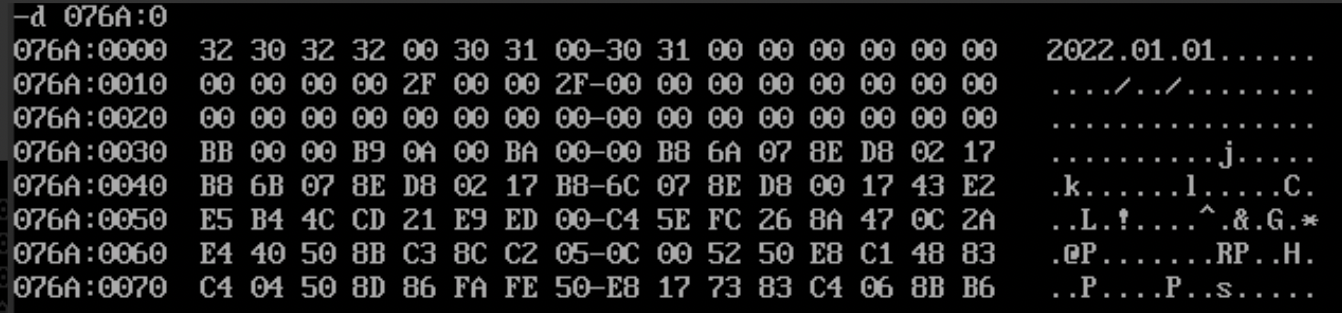

3.1.3 相加前：



3.1.4 相加后



 -------------------------------------------- -------------------------------------------- --------------------------------------------

实验4

4.1.0.

要求：
① 补全程序，实现把逻辑段data1中的8个字数据逆序存储到逻辑段b中。
② 汇编、连接后，在debug中加载程序，运行到line15程序退出前，使用d命令查看数据段data2对应的 内存空间，确认是否实现题目要求。

4.1.1

附代码:



assume cs:code

data1 segment
    dw 2, 0, 4, 9, 2, 0, 1, 9
data1 ends

data2 segment
    dw 8 dup(?)
data2 ends

code segment
start:
    mov ax,data1
    mov ds,ax
    mov ax,data2
    mov ss,ax
    mov sp,16
    mov bx,0
    mov cx,8
s:  push [bx]
    add bx,2
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

4.1.2 实验结果：



执行前：



执行后：





 -------------------------------------------- -------------------------------------------- --------------------------------------------

实验5:



5.1.0

使用任意文本编辑器，录入汇编源程序task5.asm



5.1.1 附task5.asm：

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 2, 3, 4, 5, 6
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

5.1.2

实验结果：





源代码中line19的作用是：利用and运算，将小写的uist变成大写

db 2,3,4,5,6
--> 改成:
db 5 dup(2

修改line4里5个字节单元的值之后，重新进行汇编、链接、运行，观察修改之后的结果：





-------------------------------------------- -------------------------------------------- --------------------------------------------

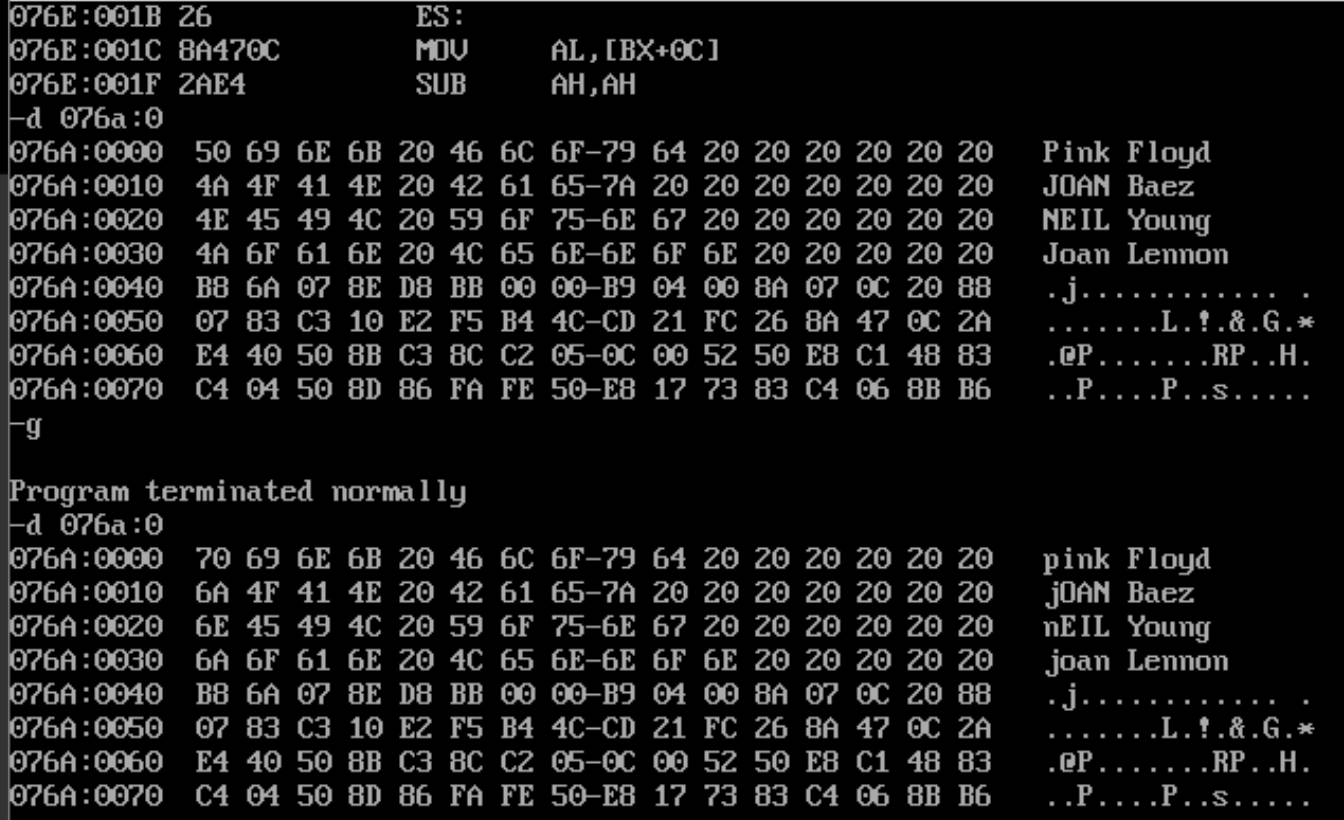

实验6:

6.1.0

6.1.1

附上task6.asm

assume cs:code, ds:data

data segment
    db 'Pink Floyd      '
    db 'JOAN Baez       '
    db 'NEIL Young      '
    db 'Joan Lennon     '
data ends

code segment
start:
   mov ax,data
   mov ds,ax
   mov bx,0
   mov cx,4
s: mov al,[bx]
   or al,20h
   mov [bx],al
   add bx,16
   loop s
   mov ah, 4ch
   int 21h
code ends
end star









-------------------------------------------- -------------------------------------------- --------------------------------------------

实验7:

7.1.0

7.1.1  task7.asm

assume cs:code, ds:data, es:table

data segment
    db '1975', '1976', '1977', '1978', '1979'
    dw  16, 22, 382, 1356, 2390
    dw  3, 7, 9, 13, 28
data ends

table segment
    db 5 dup( 16 dup(' ') )  ;
table ends

code segment
start:
    mov ax, data
    mov ds, ax
    mov ax, table
    mov es, ax

    mov bx, 0
    mov bp, 0
    mov cx, 5
years:
    mov ax, [bx]
    mov es:[bp], ax
    mov ax, [bx+2]
    mov es:[bp+2], ax
    add bx, 4
    add bp, 10h
    loop years

    mov bp, 5
    mov cx, 5
income:
    mov ax, [bx]
    mov es:[bp], ax
    add bx, 2
    add bp, 10h
    loop income

    mov cx, 5
    mov bp, 10
people:
    mov ax, [bx]
    mov es:[bp], ax
    add bx, 2
    add bp, 10h
    loop people

    mov cx, 5
    mov bp, 5
averageincome:
    mov ax, es:[bp]
    mov bl, es:[bp+5]
    div bl
    mov es:[bp+8], al
    add bp,10h
    loop averageincome

    mov ah, 4ch
    int 21h
code ends
end start

7.1.2
