关于S7-300的DB块解析(基于S7COMM协议的解析)

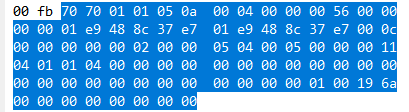

只有一个变量，且为布尔型，默认为false

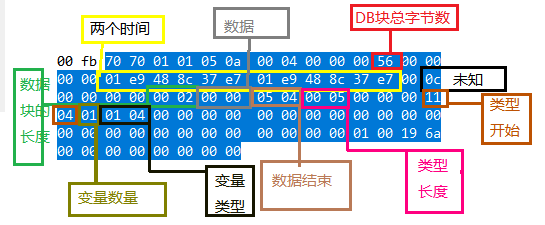

 大概推测如下：首先前面的7070是块头，0a应该表示的是数据块，而0004表示的是number，也就是数据块号，后面的00000056表示的是这个DB块的总字节数。第二行的应该是和时间相关的一段字节码。第三行开始应该就是固定的一些样式了。前面的四个字节00还不知道是什么意思。

而第三行的0002应该表示的是DB块存放的数据的大小，因为只有一个变量，所以这里就用两个字节来表示，这两个字节是0000，因为默认为false状态，所以值为0。

在这后面的0504应该代表的是数据块存放数据的结束。

后面的0005应该代表的是指示这个DB块变量类型的长度。这个其实呢就是后方表示这个DB块里的变量存放的是什么类型的，有几个。

这个变量类型字段这里是以1104开始的，1104开始后，下面这个字节表示的是变量的数量，01表示只有1个变量

然后开始指示变量的类型，01代表bool型，02代表是byte型，04代表是word型。其他的类型的还需要进行尝试。然后以04结尾，如果有多个变量，那么就在04后紧跟着表示。

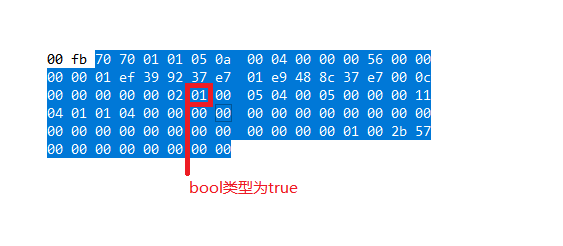

 上面这个图是单一一个变量的。下面这个图是改了变量，将false改为true

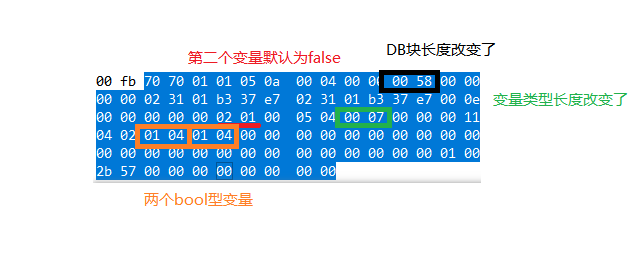

单一变量的知道了，那创建多变量的DB块。下图是两个bool型的变量的DB块

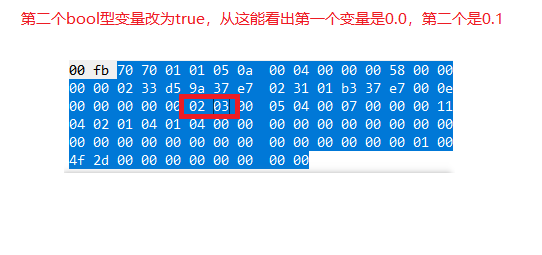

将第二个bool型变量也改为true

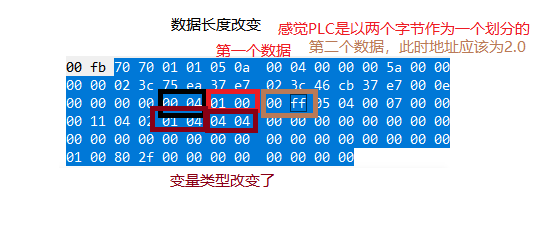

 将第二个变量改为byte类型

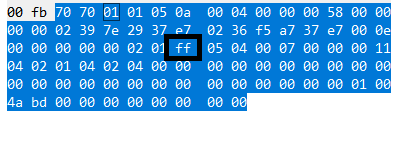

 将这个变量改为最大值255，那么应该是转变为ff

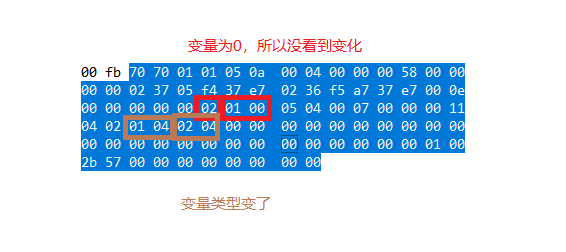

 如果将这个变量改为word型呢？



 那么我们来看创建更多的变量看看是否符合上面提到的规律。

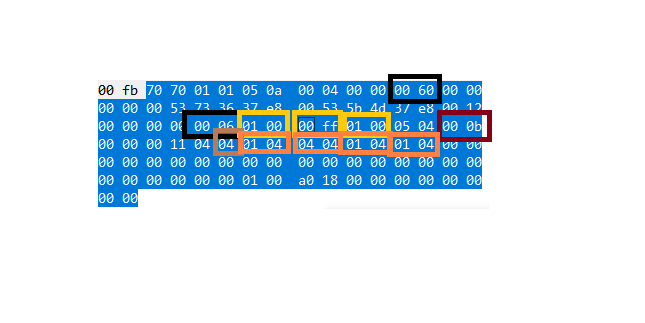

如图的是四个变量的，其中第一个是bool型，第二个是word型，第三第四个是bool型



 从里面可以看出第三个bool型应该是为true，而第四个是为false

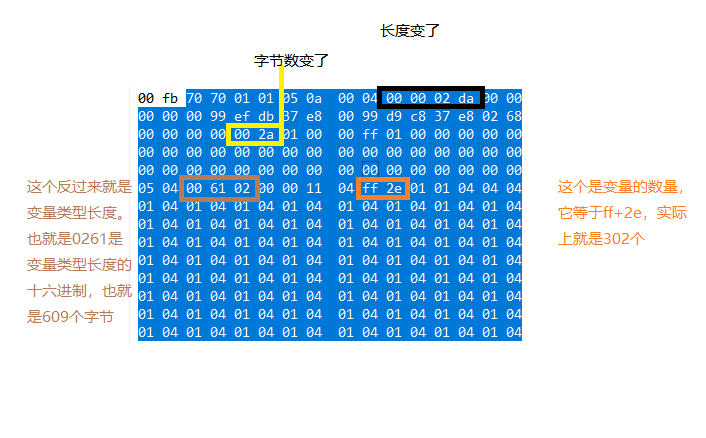

那么问题来了？DB块如果超过256个变量呢？可以超过256个变量嘛?



总结就到这吧，如果有机会再给大家分享代码解析
