Xilinx DFX - Debug

本篇博客将介绍如何在 Vivado 项目流程中为可重构模块（Reconfigurable Module，RM）插入调试核心，并利用 Vivado Hardware Manager 进行调试验证。

1. 准备设计文件

从 Xilinx 官网下载官方 DFX 教程设计文件：

下载链接

下载完成后，将文件解压至任意具备写权限的本地路径，然后进入解压后的 dfx_project_debug 子目录。本实验中的所有步骤都将在该目录下完成。

2. 创建工程并加载设计文件

我们在 Vivado IDE 项目模式下的层次结构视图中表示设计的可重构部分，具体步骤如下：

确保已正确提取 dfx_project_debug 目录。
启动 Vivado IDE，点击 Create Project，然后点击 Next。
设置项目路径为 dfx_project_debug 目录，设置项目名称为 project_1，并勾选 Create project subdirectory 选项，然后点击 Next。
选择 RTL Project，并取消勾选 Do not specify sources at this time，然后点击 Next。
进入 Add Sources 页面，添加以下源文件，然后点击 Next。
- dfx_project_debug/Sources/hdl/top.v
- dfx_project_debug/Sources/hdl/multiplier/mult.v
- dfx_project_debug/Sources/ip/<board>/clk_wiz/clk_wiz_0.xci
- dfx_project_debug/Sources/ip/<board>/vio/vio.xci
注意不要选择 add.v 或 mult_no_ila.v 文件，这两个文件将在后续步骤中作为额外 RM 引入。
勾选 Copy sources into project 复选框，点击 Next。
进入 Add Constraints 页面，添加以下约束文件，然后点击 Next。
- dfx_project_debug/Sources/xdc/top_io_<board>.xdc
勾选 Copy sources into project 复选框，点击 Next。
进入 Default Part 页面，选择目标开发板，确保选择与约束文件匹配的器件型号。点击 Next 完成项目创建。
在 Vivado 中的 Sources 窗口中可看到设计层次结构（Hierarchy）。

如果某些 IP 显示红色锁标志，请通过 Reports > Report IP Status 检查其状态。如有需要，点击 Upgrade Selected 选项以更新 IP 到最新版本。
在 Flow Navigator 中，展开 Project Manager，打开 IP Catalog，选择 Debug & Verification > Debug。
右键点击集成逻辑分析仪（Integrated Logic Analyzer，ILA），并选择 Customize IP。在 General Options 选项卡以及 Probe_Ports(0..0) 选项卡中，自定义配置以下字段：
- Component Name: ila_mult
- Input Pipe Stages: 1
- Probe Width of PROBE0: 8
点击 OK。Vivado 将自动将该 IP 插入至 my_math 层级下方。

3. 设置 DFX 功能

在插入 ILA 之后，即可为设计中的实例创建可重构分区（Reconfigurable Partition, RP）。具体步骤如下：

依次点击菜单栏 Tools > Enable Dynamic Function eXchange，在弹出的对话框中点击 Convert，将当前项目转换为支持 DFX 的项目。
在 Sources 窗口中右键点击 my_math 实例，选择 Create Partition Definition。

此操作会将该模块标记为 RP，并自动执行一次脱离上下文综合（Out-of-Context Synthesis, OOC Synthesize），将其逻辑从顶层设计中剥离出来，以支持模块级替换。
在弹出的对话框中，为分区定义和可重构模块命名。分区定义（Partition Definition）是工作区中对 RM 的统一引用，因此给它一个适当的名称： math 。可重构模块（Reconfigurable Module，RM）指的是这个特定的 RTL 实例，因此给它一个参考其功能的名称： mult 。
点击 OK。

此时，my_math 实例在 Sources 窗口中将变为黄色菱形图标，表示该实例已被标记为 RP；在 Partition Definitions 标签页中会列出当前设计中所有 RP 与其已定义的 RM；Vivado 自动为 mult RM 创建了一个 OOC 综合运行。

你现在可以通过 DFX 向导添加其他 RM 或修改现有配置。

4. 使用 DFX 向导完成设计

Vivado IDE 中的 DFX 向导（Dynamic Function eXchange Wizard）用于集中管理 Reconfigurable Modules（RM）、配置（Configurations）与实现运行（Runs）。以下是使用 DFX 向导进行设计的具体步骤：

在 Flow Navigator 或 Tools 菜单中点击 Dynamic Function eXchange Wizard，然后点击 Next 开始。
进入 Edit Reconfigurable Modules 页面，可以看到已有的 mult RM。点击左侧的+按钮添加新的 RM。
点击 Add Files 按钮并定位到源文件：
- dfx_project_debug/Sources/hdl/adder/add.v
若需要为该模块指定局部约束，可同时添加约束文件（要求限定于分区作用域）。
点击 OK 添加源文件。
在新的 RM 中：设置名称为 add；设置分区名称为 math；顶层模块名称留空；取消勾选 Sources are already synthesized option 选项；勾选 Copy sources into project 选项。单击 OK 以确认创建新模块。

现在 math RP 中拥有两个 RM：mult 与 add。
点击 Next 进入 Edit Configuration 页面。
选择 automatically create configurations 以让 DFX 向导自动创建配置。配置（Configuration）是包含静态设计和每个 RP 一个 RM 的完整设计镜像（Image）。你可以在 DFX 向导中创建任何所需的配置。

现在 Vivado 已经自动创建了包含两个配置的最小集合，math 分区在两个配置中分别被分配了 mult 模块与 add 模块。

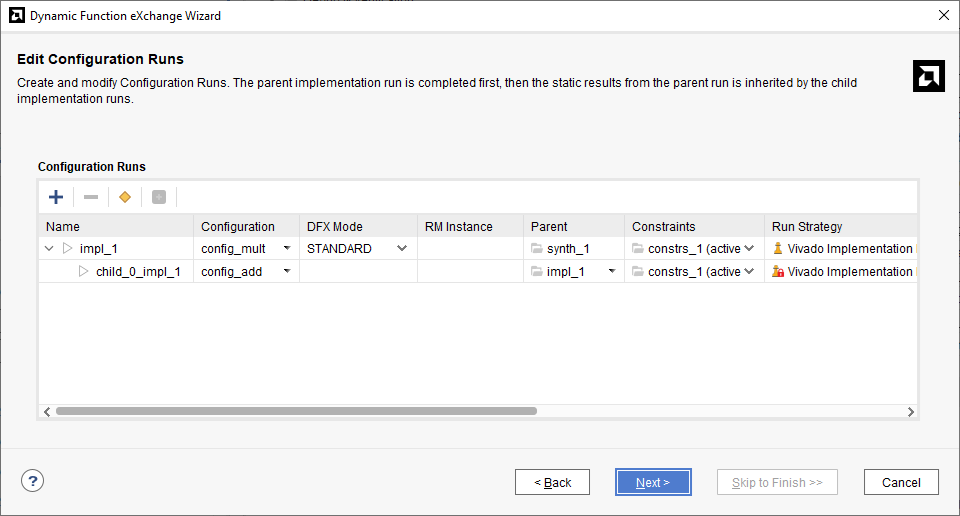

点击 Next 进入 Edit Configuration Runs 页面。
选择 Standard DFX 或者 automatically create configuration runs 以自动创建最小运行集合。运行（Run）是实现配置的任务。在 DFX 向导中，你可以创建任意数量的独立或相关运行，并为它们中的每一个选择不同的策略或约束集。

现在 Vivado 已经自动创建了两个运行，以实现一个父配置（config_mult）和一个子配置（config_add）。请注意，自动生成运行的名称是不可编辑的。
点击 Next 进入 Summary 页面，并点击 Finish 以完成设置并退出 DFX 向导。在 Vivado IDE 中，可以看到，设计运行窗口已更新。Vivado 为 math RM 添加了第二个 OOC 综合运行，并在父实现运行（impl_1）下创建了一个子实现运行（child_0_impl_1）。

5. 在可重构模块中添加 IP

查看 Sources 窗口中的 Partition Definitions 选项卡，在 math_rp RM 下，看到其实例化了三个模块，但是这三个模块的源文件还没有添加到设计中，如下图所示。

这三个缺失的模块都是 IP。IP 实例必须在每个 RM 内部唯一，因此静态设计或另一个 RM 中不能使用相同的 ILA 核心实例。在 RM 中添加 IP 的具体步骤如下：

右键点击 mult RM 下的 ila_mult 实例，然后选择 Copy IP。
将 Destination IP Name 设置为 ila_add，并保持 Destination IP Location 不变，然后点击 OK。

复制完成后，Vivado 会将新 IP 放置在顶层设计中。

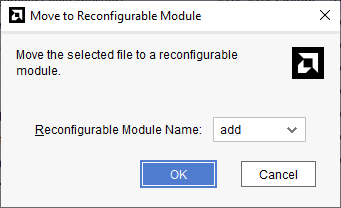

在 Hierarchy 选项卡中，右键点击 ila_add 实例，选择 Move to Reconfigurable Module，然后选择 add 模块并点击 OK。

返回到 Partitions Definitions 选项卡，可以看到 ILA IP 实例已移动到 add RM 下。

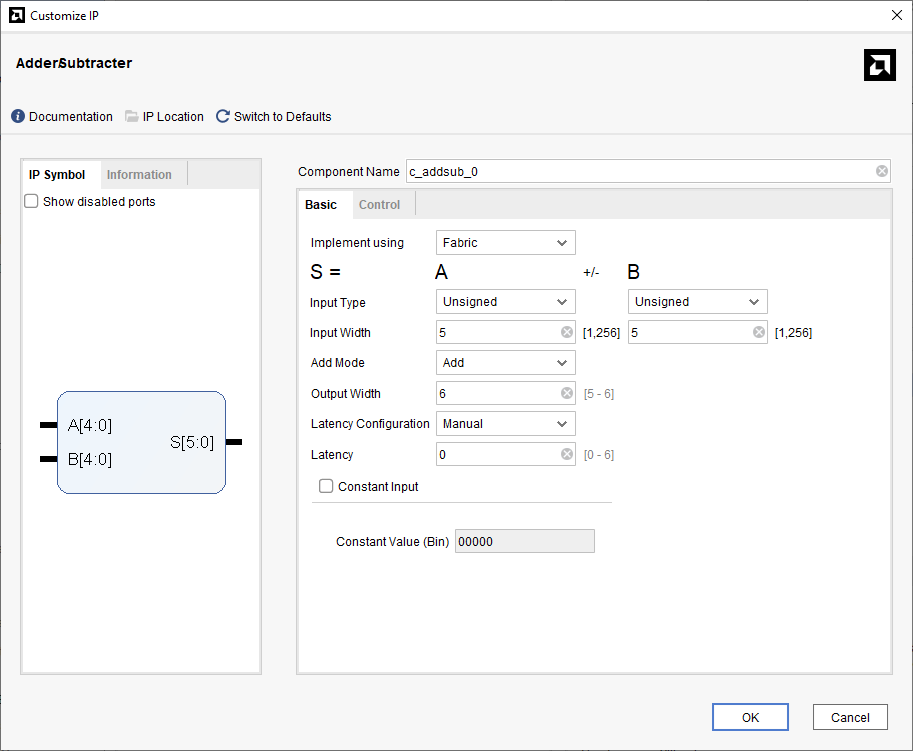

打开 IP Catalog，搜索 Adder/Subtracter，打开此 IP 并使用这些选项进行自定义，将名称设置为 c_addsub_0：
- Input Type: Unsigned (for both A and B)
- Input Width: 5 (for both A and B)
- Output Width: 6
- Latency: 0
- 在 Control 选项卡中取消勾选 Clock Enable
点击 OK。
点击 Skip 以生成 IP。

与 ILA IP 类似，这个 IP 被放置到 Sources 窗口中的顶层设计层次结构中，因此请按照相同步骤将其移动到 add RM。
在 Hierarchy 选项卡中，右键单击 c_addsub_0 实例，选择 Move to Reconfigurable Module，然后选择 add RM，然后点击 OK。

6. 综合设计并创建布局规划

由于本实验在 RM 中插入了调试 IP（如 ILA），Vivado 会自动添加调试专用的 Debug Hub 模块，因此需要在综合运行之前检查端口命名规范。以下是综合设计并创建布局规划的具体步骤：

打开 mult.v 文件，检查端口定义。

端口列表包括十二个以 S_BSCAN_ 开头的端口。这些端口用于连接设计中静态部分和可重构部分中插入的 Debug Hubs。这些 Hubs 的插入是自动的，只要这些端口列表符合命名规范。
在 Design Runs 窗口中，顶层设计的综合运行（synth_1）和实现运行（impl_1）被标记为已激活（active）。运行综合或者运行实现将会启动父子运行及其相关的 OOC 综合。你也可以右键单击子运行并选择 Launch Runs 来单独执行子运行。

这里我们单独运行综合。在 Flow Navigator 中，点击 Run Synthesis 以运行综合。这个操作将首先执行所有模块的 OOC 综合，然后再进行顶层设计的综合。
当综合结束之后，选择 Open Synthesized Design 以打开综合后的设计，查看原理图。在顶层设计中，我们看到 Vivado 已经插入了一个 dbg_hub 实例，它的 sl_* 端口连接到顶层 VIO 调试核心。进入 my_math 层次结构，可见另一个 dbg_hub，其 sl_* 接口连接至内部的 ILA。此时 RM 为 mult，你将在其图中看到连接路径。
点击顶部菜单 Layout > Floorplanning 进入布局规划模式。在 Netlist 窗口中，右键单击 my_math 实例并选择 Floorplanning > Draw Pblock。在设备视图中手动绘制一个 Pblock。在出现的对话框中，将绘制的 Pblock 命名为 pblock_my_math，并勾选 SLICE、DSP和BRAM资源类型。

如果绘制的 Pblock 中包含的资源不足，那么对应的资源类型会在 Pblock Properties 窗口的 Statistics 选项卡中显示为红色。在这种情况下，你调整 Pblock 大小，以包含足够的资源数量，然后保存这个布局规划。建议所绘制的 Pblock 至少包含 3000 个 CLB 与一个 BRAM 列。
选择 Reports > Report DRC 以运行设计规则检查（Design Rule Checking，DRC）。为了节省时间，取消勾选除了 DFX 以外的所有复选框。然后点击 OK 以运行。

运行 DRC 后，请修复任何可能出现的错误，以继续执行后面的步骤。
点击顶层工具栏中的 Save Constraints 来保存约束。

7. 运行 PR 配置分析报告

Vivado 提供了PR 配置分析（PR Configuration Analysis）工具来比较每个 RM，通过分析资源使用情况、布局规划、时钟和时序指标，判断当前 RP 对应的 Pblock 是否能够覆盖所有 RM 的最坏情况。

PR 配置分析工具通过 Tcl 控制台运行，具体操作如下：

在 Tcl 控制台中，定位至工程目录，执行以下命令：
```
report_pr_configuration_analysis -cells my_math -dcps {./project_1.runs/add_synth_1/math_rp.dcp ./project_1.runs/mult_synth_1/math_rp.dcp}
```
该命令将比较 add 和 mult 两个 RM 的综合结果，并生成一份综合分析报告，默认内容包含以下三个关键模块：
- -complexity：报告资源使用复杂度，包括所有类型资源的最大占用；
- -clocking：列出每个 RM 的时钟源、负载、扇出；
- -timing：检查 Partition Pins 处的边界时序质量。
你也可以添加可选项：
- -rent：引入布线密度指标，但运行时间较长；
- -file：指定输出文件路径以保存报告内容。
在 Tcl 控制台中检查报告，可以在第二段中看到一个 Complexity 汇总。报告将列出 RM（当前配置）、RM1 与 RM2（被比较配置）以及一个资源“最大值”列；Vivado 会根据该分析建议你将 Pblock 尺寸设置为可容纳“最大资源使用”RM；若某个 RM 的资源计数为 0，则可能因 IP 未正确综合，导致分析不完整。

请注意，如果 RM1 和 RM2 的资源计数似乎较低。在日志中的报告上方，你将看到一些关键警告：
```
CRITICAL WARNING: [Project 1-486] Could not resolve non-primitive black box cell 'math_rp_c_addsub_0' instantiated as
 'adder_ip_instance0'
```
这是因为 RM 中的 IP 以 OOC 模式存在，而 Vivado 尚未链接对应的 IP 综合结果。
为保证分析报告完整，我们需要将 RM 内部的 IP 设置为全局综合模式（Global synthesis）：在 Partition Definitions 标签页中，右键点击 math_rp_c_addsub_0，选择 Generate Output Products。
在弹出的设置窗口中，将 Synthesis Options 设置为 Global，点击 Apply 后点击 Cancel。
对 add RM 下的两个 IP 执行相同操作：my_add_ila 和 adder_ip。后者有两个实例，但此操作只需要执行一次，因为该操作会自动应用到所有实例。
修改之后，这些综合已经过期（out-of-date），在 Flow Navigator 中选择 Run Synthesis 以重新运行综合。在弹出的对话框中选择 Accept。
综合完成后，重新运行 report_pr_configuration_analysis 命令，并检查日志和结果。

8. 实现设计

完成综合与布局规划后，即可启动 Vivado 的实现流程，具体步骤如下：

在 Flow Navigator 中，选择 Run Implementation 以运行配置上的布局布线。

这个操作会首先为 impl_1 运行实现，然后为 child_0_impl_1 运行实现。除了运行这两个运行的布局布线任务之外，Vivado 还会自动执行以下特定于 DFX 的任务：
- 为布线后的 mult RM 生成模块级 DCP。
- 调用 update_design -black_box 命令，将 RP 中的逻辑替换为黑盒。
- 调用 lock_design -level routing 命令，锁定静态设计中的所有布局布线。
- 保存锁定的静态设计 DCP 以供子运行使用。
此外，当子运行完成后，Vivado 会为 mult RM 单独生成 DCP。而且子运行不需要生成包含静态设计的 DCP，因为这与父运行的内容一致。

Vivado 会自动管理运行依赖关系。如果源文件（如 add.v）发生变更，对应的 OOC 综合运行和子实现运行会被标记为过期。

如果只需要特定的配置运行，可以在 Design Runs 窗口中单独选择。请注意，子运行必须在父运行成功完成之后才能启动，因为子运行是通过从父运行导入锁定的静态设计 DCP 来启动的。
实现运行完成后，选择 Open Implemented Design，并在弹出的对话框中点击确定。

上图展示了 mult 模块的布线设计。
Vivado 为每个 Pblock 提供一组可视化脚本，帮助你查看 RP 使用的布局帧以及实际布线使用范围。在 Tcl 控制台中，定位到工程目录，运行以下可视化脚本：
```
source project_1.runs/impl_1/hd_visual/pblock_my_math_Routing_AllTiles.tcl
highlight_objects -color yellow [get_selected_objects]
```
此脚本将用黄色高亮显示可用于布线的物理帧，覆盖整个时钟区域高度并在水平方向上扩展两个可编程单元列。
运行以下可视化脚本：
```
source project_1.runs/impl_1/hd_visual/pblock_my_math_Placement_AllTiles.tcl
highlight_objects -color blue [get_selected_objects]
```
此脚本将用蓝色高亮显示实际逻辑布局帧，通常略小于布线范围。

现在的设备视图应该看起来如下图所示，其中突出显示的 math RP 显示蓝色的布局区域、黄色的布线边界。

静态逻辑可以放置在扩展的布线区域中，即现在显示为黄色的剩余布线区域。
在 Flow Navigator 中，选择 Report Timing Summary，然后点击 OK 以分析设计时序。
在 Timing 选项卡中，选择 Design Timing Summary，并点击 Worst Negative Slack (WNS) 以显示前十个最差时序的关键路径。双击第一个路径以打开对应的时序摘要。

在时序报告中，你将看到新的 Partition 列标示路径上的分区边界信息。这有助于识别跨 RP 的关键路径是否受限。
选择 File > Close Implemented Design 以关闭 impl_1 设计。

9. 添加额外的可重构模块和相应配置

本节将添加第三个 Reconfigurable Module（RM）：mult_no_ila，该模块功能与 mult 相同，但未包含 ILA 调试核心。尽管调试逻辑被移除，为了保持 RM 间的边界一致性，仍需保留相同的端口接口结构。以下是具体步骤：

打开 DFX 向导。
在 Edit Reconfigurable Modules 页面，点击+按钮添加一个新的 RM。

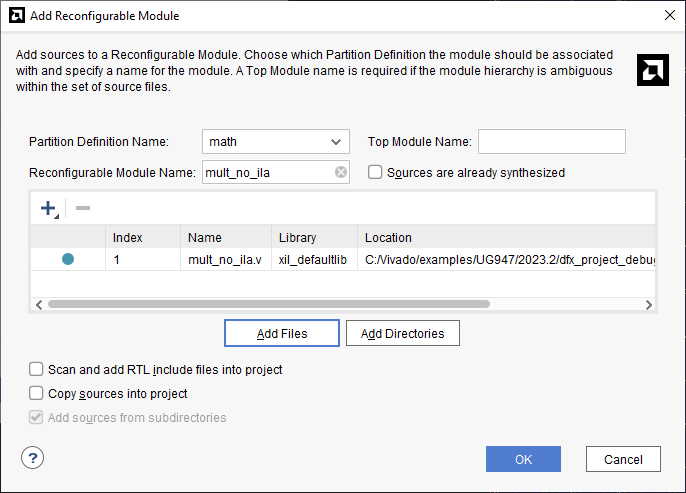

添加源文件 dfx_project_debug/Sources/hdl/multiplier_without_ila/mult_no_ila.v，将 RM 命名为 mult_no_ila，点击 OK，然后点击 Next。

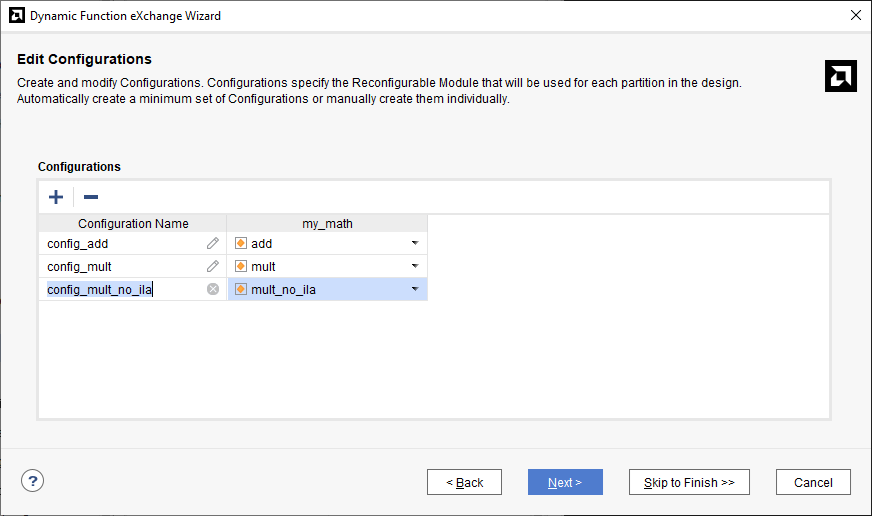

进入 Edit Configurations 页面，点击+按钮，创建新的配置，将其命名为 config_mult_no_ila。为新配置中的 RP 分配 mult_no_ila RM。点击 Next。
进入 Edit Configuration Runs 页面，点击+按钮，创建新的配置运行，并设置以下参数：
- Run: child_1_impl_1
- Parent: impl_1
- Configuration: config_mult_no_ila
点击 OK 以接受此新配置。

这个新配置作为现有 impl_1 的子配置，将重用静态设计的实现结果。现在有三个运行，其中两个是子配置。绿色的勾表示有两个运行目前已完成。
点击 Next，然后点击 Finish 以构建这个新的配置运行。
右键点击这个新的子实现运行，然后选择 Launch Runs。这会在 mult_no_ila 模块上运行 OOC 综合，然后在锁定的静态设计上下文中实现这个模块。
在实现完成后，在弹出的对话框中选择 Cancel。

右键单击 child_1_impl_1 并选择 Open Run，可以在设备视图中观察到：
- 静态逻辑被锁定，显示为橙色。
- 在 Design Runs 选项卡中，可以看到 Pblock 中的逻辑量比其他配置要小得多，原因是没有实例化 ILA 调试核心。
选择 Tools > Schematic 以打开原理图，进入 math_rp 实例，可以看到所有 BSCAN 端口都连接到了 LUT，并且没有插入 ILA 或 Dbg_Hub 核心。

10. 生成比特流

完成所有配置的综合与实现后，即可生成对应的比特流。在生成比特流之前，Vivado 会默认执行 PR Verify 以比较两个配置，确保 DCP 中静态部分的一致性。以下是生成比特流的具体步骤：

在 Flow Navigator 中，点击 Generate Bitstream。Vivado 将自动进行：
- 在激活的父运行中启动比特流生成；
- 在已实现的子运行中运行检查然后生成比特流；
- 为每个配置运行生成完整比特流和部分的比特流。

11. 连接并烧写 FPGA 开发板

本节将使用 Vivado 硬件管理器（Hardware Manager）加载完整和部分比特流文件，验证各 RM 在运行时的功能变化，并结合 VIO 和 ILA 调试核心进行交互式控制与波形观测。以下是具体步骤：

在硬件管理器中连接到目标开发板。

连接的硬件既可以是本地 FPGA 开发板或者是远程 FPGA 服务器。
连接硬件后，右键单击 FPGA 实例并选择 Program Device。默认情况下，应从 project_1.runs/impl_1 目录中加载 top.bit 文件，同时 Vivado 会自动选中对应的 top.ltx 探针文件。
在仪表板中点击 hw_vio_1 选项卡。
点击按下+按钮，从 Add Probes 对话框中选择所有探针，然后点击 OK。
右键点击探针，并按照以下方式设置：
- count_out_OBUF[7:0] bus – Radix: unsigned decimal
- count_out_OBUF[7:0] individual bits – LED: low value Red, high value Green
- pause_vio_out – Active High Button
- reset_vio_out – Active High Button
- toggle_vio_out – Active High Button
- vio_select – Toggle Button

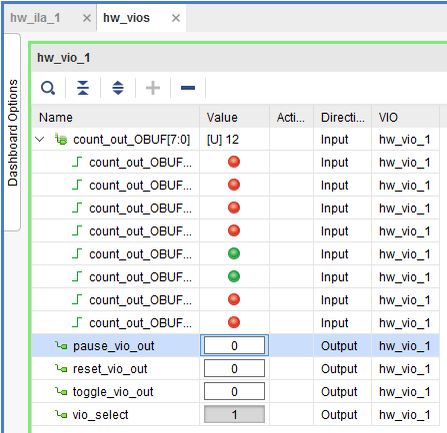

配置完成后，仪表板应如下图所示：
将 vio_select 值设置为 1。这会禁用物理板上的按钮，并通过 VIO 启用暂停、重置和切换按钮。
通过点击 pause_vio_out 的 Value 字段来使用暂停按钮。您将看到 LED 计数器停止在一个特定值。注意 count_out_OBUF 的无符号二进制值，在这个屏幕截图中，值是 12。
按下 toggle_vio_out 切换按钮。count_out_OBUF 总线的值将被平方，因为当前的 RM 是一个乘法器。在本例中，值是 144。
再次按下暂停按钮，计数器将开始。count_out_OBUF 值现在将以 0 到 15 的平方进行计数。例如，1，4，9，16，25，等等。
按下 reset_vio_out 重置按钮，将设计恢复到默认状态。计数器将恢复到初始状态（0~15 平方序列）。
如果你有一个本地 FPGA 开发板，可以切换 vio_select，并使用开发板上的按钮和 LED 来观察相同的行为。
切换到 ILA 仪表板。此时，你已经使用了静态设计中的 VIO，可以看到乘法器的结果，但如果您想观察 RM 内部的波形，您可以使用 ILA 来实现。
在 Trigger Setup 窗口中，按下+按钮并添加 my_math/mult[7:0] 探针。更改数制为无符号十进制，并将值设置为 196（即 14x14）。
在 ILA 的设置窗口中，将触发位置更改为 512。
点击波形工具栏中的运行触发按钮，你会看到波形跳变。
现在加载 add RM的部分比特流。在 Hardware 视图中右键点击目标器件，并选择 Program Device。
如果你要使用 UltraScale 器件，必须首先烧写用于清除的部分比特流，以准备下一个部分比特流的烧写。这里定位到 project_1.runs/impl1/ 目录，并选择 my_math_mult_partial_clear.bit 文件用于清除对应区域。

Vivado 将会自动选择配对的 LTX 探针文件。点击 Program 以烧写新的部分比特流。
切换到 VIO 仪表板，观察到计数器仍在计数。如果你按下切换按钮来切换到乘法器输出，可以看到值被保持在 255，这是因为 RP 中的逻辑目前被禁用。
在 Hardware 视图中右键点击目标器件，并选择 Program Device。
定位到 project_1.runs/child_0_impl_1/ 目录，并选择 my_math_add_partial.bit 文件作为烧写的比特流。

再次地，Vivado 将会自动选择配对的 LTX 探针文件。点击 Program 以烧写。
在 VIO 仪表板上，按下暂停按钮。此时，输出值为 6。按下切换按钮后，输出值为 18。加法器将相同的数字加 3 次。
切换到 ILA 仪表板。在 Trigger Setup 窗口中点击+按钮，并添加 my_math/outtemp2[5:0] 总线到窗口中。更改触发器的以下设置：
- Radix = [U]
- Value = 30
在 ILA 设置窗口中将触发器位置更改为 512。
在波形窗口中，点击+按钮并将 my_math/outtemp2[5:0] 总线添加到波形图中。右键点击探针并将数制更改为无符号十进制。
在波形窗口中，点击 ILA 的触发按钮。你可以看到从 27（9+9+9）到 30（10+10+10）的波形变换。

当确认一切运行正常时，关闭硬件管理器。
