时延神经网络（Time-Delay Neural Network,TDNN）——它对每个隐层的输出都在时域进行扩展，即每个隐层接收到的输入不仅是前一层在当前时刻的输出，还有前一层在之前和之后的某些时刻的输出

转自：http://blog.csdn.net/richard2357/article/details/16896837

近来在了解卷积神经网络（CNN），后来查到CNN是受语音信号处理中时延神经网络（TDNN）影响而发明的。本篇的大部分内容都来自关于TDNN原始文献【1】的理解和整理。该文写与1989年，在识别"B", "D", "G"三个浊音中得到98.5%的准确率，高于HMM的93.7%。是CNN的先驱。



普通神经网络识别音素

在讲TDNN之前先说说一般的神经网络的是怎样识别音素的吧。假设要识别三个辅音"B", "D", "G"，那么我们可以设计这样的神经网络：

图1

其中输入0-12代表每一帧的特征向量（如13维MFCC特征）。那么有人可能会问了，即使在同一个因素"B"中，比如"B"包含20帧，那么第1帧与第15帧的MFCC特征也可能不一样。这个模型合理吗？事实上，"B"包含的20帧MFCC特征虽然有可能不一样，但变化不会太大，对于因素还是有一定区分度的，也就是说这个模型凑合凑合还能用，但效果不会非常好。GMM模型可以用这种模型来解释。



时延神经网络（TDNN）

考虑到上述模型只用了一帧特征，那么如果我们考虑更多帧，那么效果会不会好呢？

好，那么我们设计一个包含多帧的神经网络，如图2我们考虑延时为2，则连续的3帧都会被考虑。其中隐含层起到特征抽取的作用，输入层每一个矩形内共有13个小黑点，代表该帧的13维MFCC特征。假设有10个隐含层（这个不对，意思应该是一个隐层10个节点），那么连接的权重数目为3*13*10=390。



图2

为了结构紧凑显示，我们将其重绘为图3

图3

图3与图2是等价的。其中每条彩色线代表13*10=130个权重值。三条彩色线为390个权重。也有资料称之为滤波器。

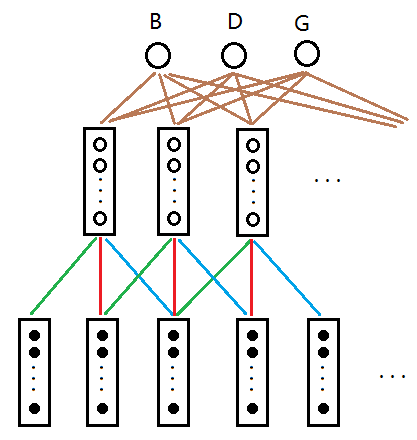

好，如果时间滚滚向前，我们不断地对语音帧使用滤波器，我们可以得到图4

图4



这就是延时神经网络的精髓了！其中绿色的线权值相同，红色的线权值相同，蓝色的线权值相同。相当于把滤波器延时。输入与隐层共390个权值变量待确定。

每个隐层矩形内包含10个节点，那么每条棕色的线包含10个权值，假设输出层与隐层的延时为4，则接收5个隐层矩形内的数据，那么隐层与输出层合计权值为10*5*3=150。权值非常少！所以便于训练。



下面就不难理解文献【1】上的图了。思想与上文一样，不过文章多用了一层隐层（多隐层有更强的特征提取和抽象能力）

图5

介绍一下他的做法。Input Layer为语谱图，黑块为大值，灰块为小值。输入层纵向为经过mel滤波器的16个特征（没用MFCC），横向为帧。Input Layer 的延时为2，映射到Hidden Layer 1的关系为16*3 -> 8，权值个数为384。Hidden Layer 1 的延时为4，映射到Hidden Layer 2的关系为8*5 -> 3，权值个数为120。Hidden Layer 2 的延时为8，映射到输出层的关系为3*9 -> 3，权值个数为81。合计权值为384+120+81=585。输出的三个单元分别代表"B", "D", "G"的得分。



训练方法

（1）和传统的反向传播算法一样。

（2）TDNN有快速算法，有兴趣的读者可以搜索。



小结

总结TDNN的优点有以下：

（1）网络是多层的，每层对特征有较强的抽象能力。

（2）有能力表达语音特征在时间上的关系。

（3）具有时间不变性。

（4）学习过程中不要求对所学的标记进行精确的时间定位。

（5）通过共享权值，方便学习。



参考资料

【1】Waibel A, Hanazawa T, Hinton G, et al. Phoneme recognition using time-delay neural networks[J] （TDNN的原始论文，想了解的同学请细看）

【2】赵力 《语音信号处理》 chap 6.3. 6 （也是对上文的一些解释和补充说明）

接下来读者可以看卷积神经网络了（CNN），相信对CNN的理解会有所帮助。
