Spring-MVC源码执行流程加解释（新手小白自学的，肯定有错误，勿喷）

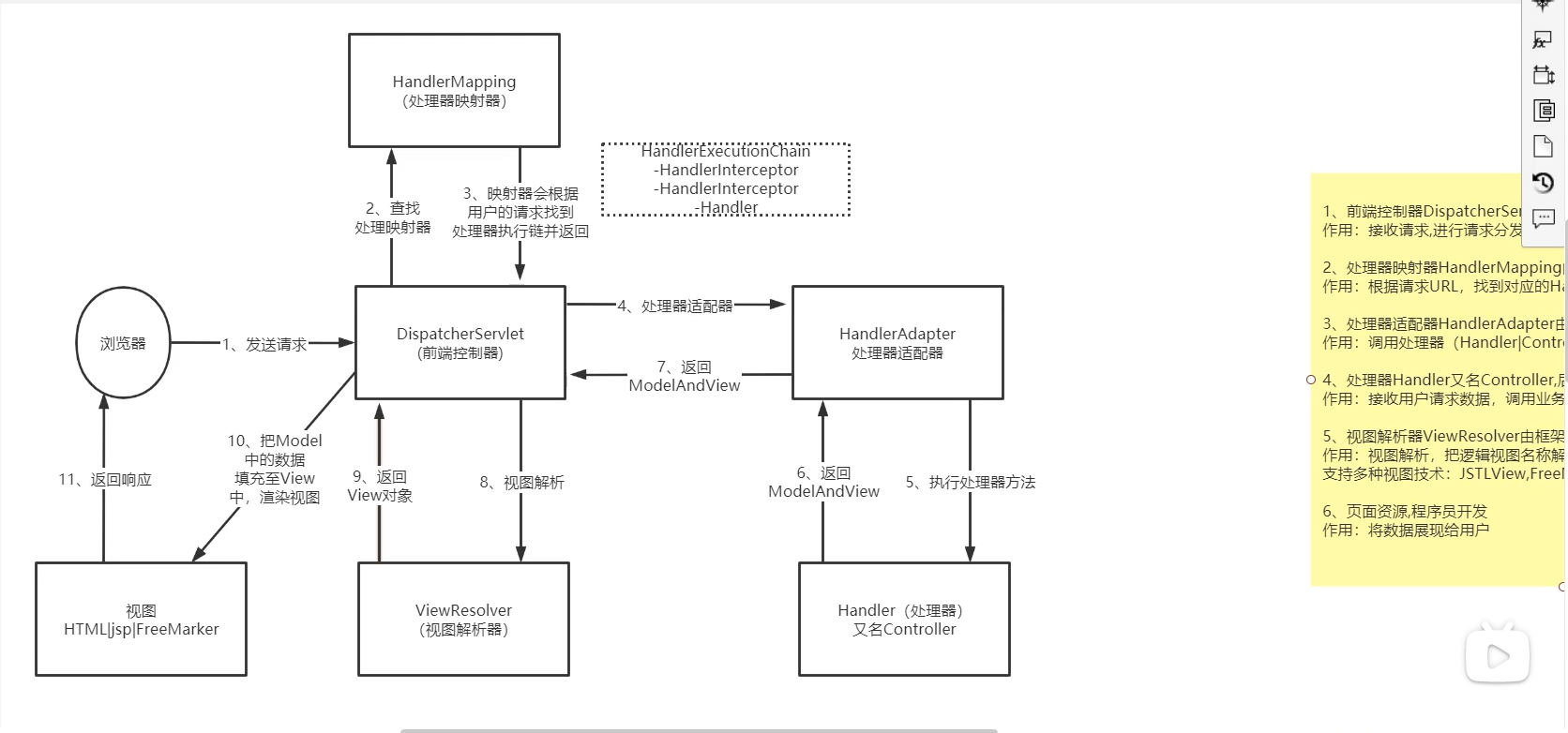

首先上执行流程图：

       第1步，浏览器发送请求URL，进入DispatcherServlet前端控制器，它本质上还是一个Servlet，通过源码看出继承关系:

DispatcherServlet  ----->FrameworkServlet----->HttpServletBean----->HttpServlet----->实现Servlet

进入DispatcherServlet源码，它可以调用doService()方法，这个是核心方法，其中里面又调用了doDispatch()方法，其作用就是分发请求和响应



---

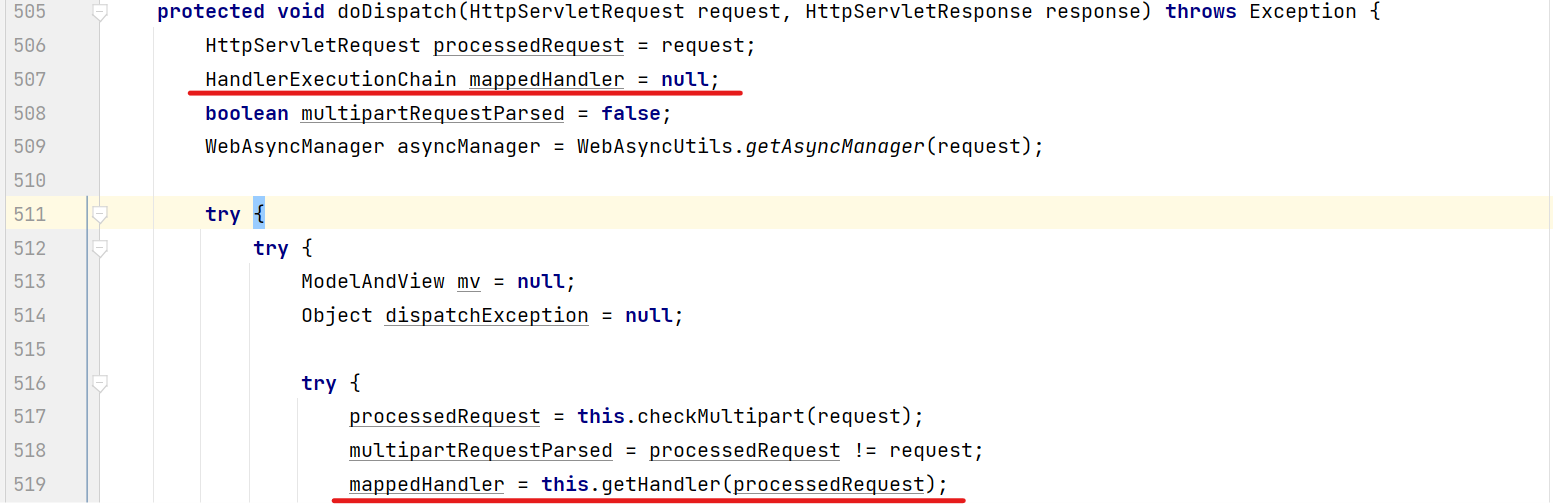

       我们进入doDispatch()方法源码，只看已经标红线的部分，可以看到mappedHandler是HandlerExecutionChain(处理器执行链)类型的数据，同时下面又调用了getHandler()方法得到了一个mappedHandler处理器执行链类型的数据对象，其实这一步就包含了上面流程图的第2,3步(注意getHandler()方法源码还在DispatcherServlet窗口中，所以用this.getHandler()调用)。

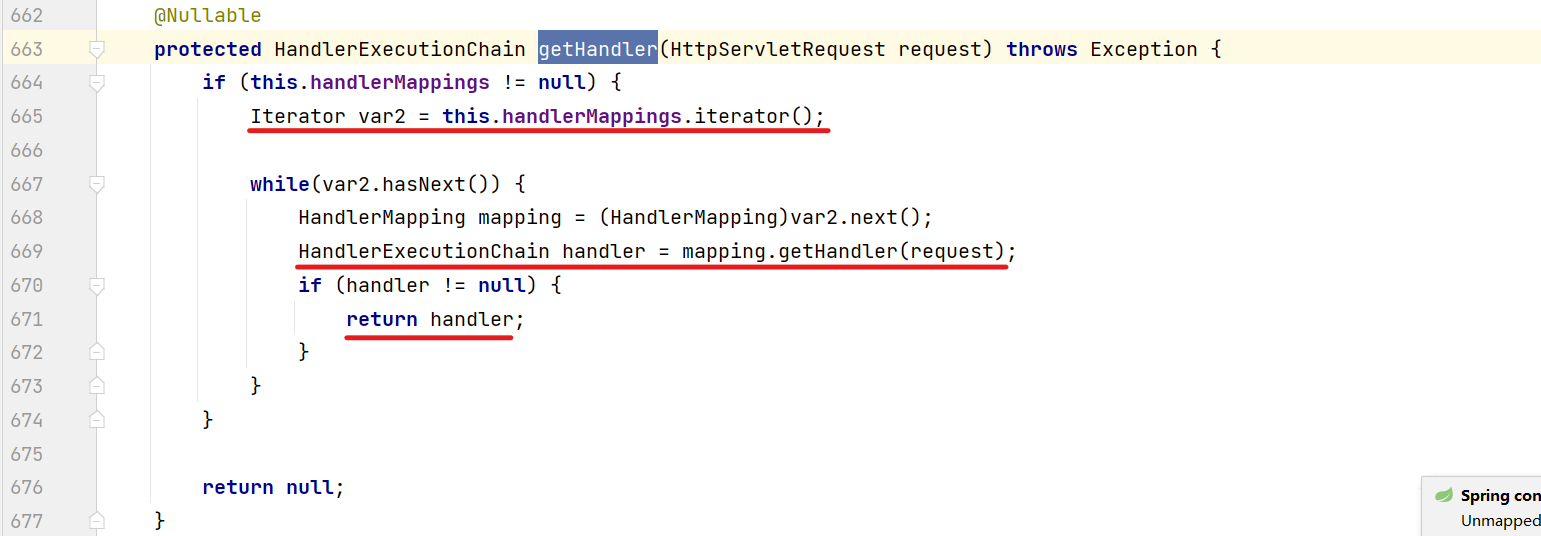

       第2,3步，我们直接进入getHandler()方法源码，发现有一个叫HandlerMappings的集合，它通过Iterator迭代器遍历了其中的HandlerMapping(处理器映射器)，也就是根据用户的请求查找到了对应的处理器映射器(其实是BeanNameUrlHandlerMapping)，然后调用方法返回数据类型是HandlerExecutionChain的对象。

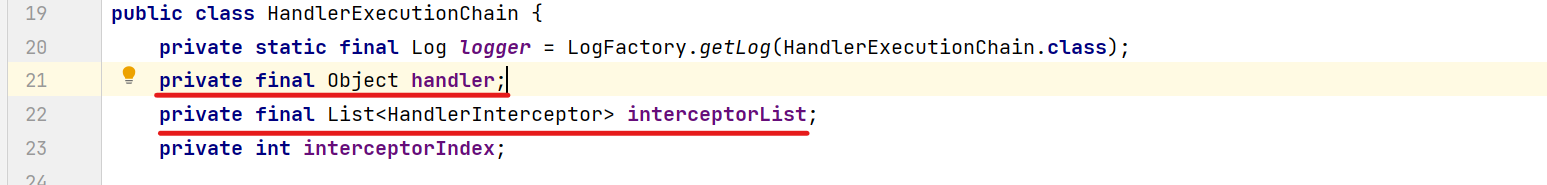

       有人会问HandlerExecutionChain里到底有啥，查看源码发现，它就是封装了Handler(处理器，就是你自己写的类，加上@Controller，@RequestMapping等注解的代码类)，以及包含HandlerInterceptor(处理器拦截器)的List数组。

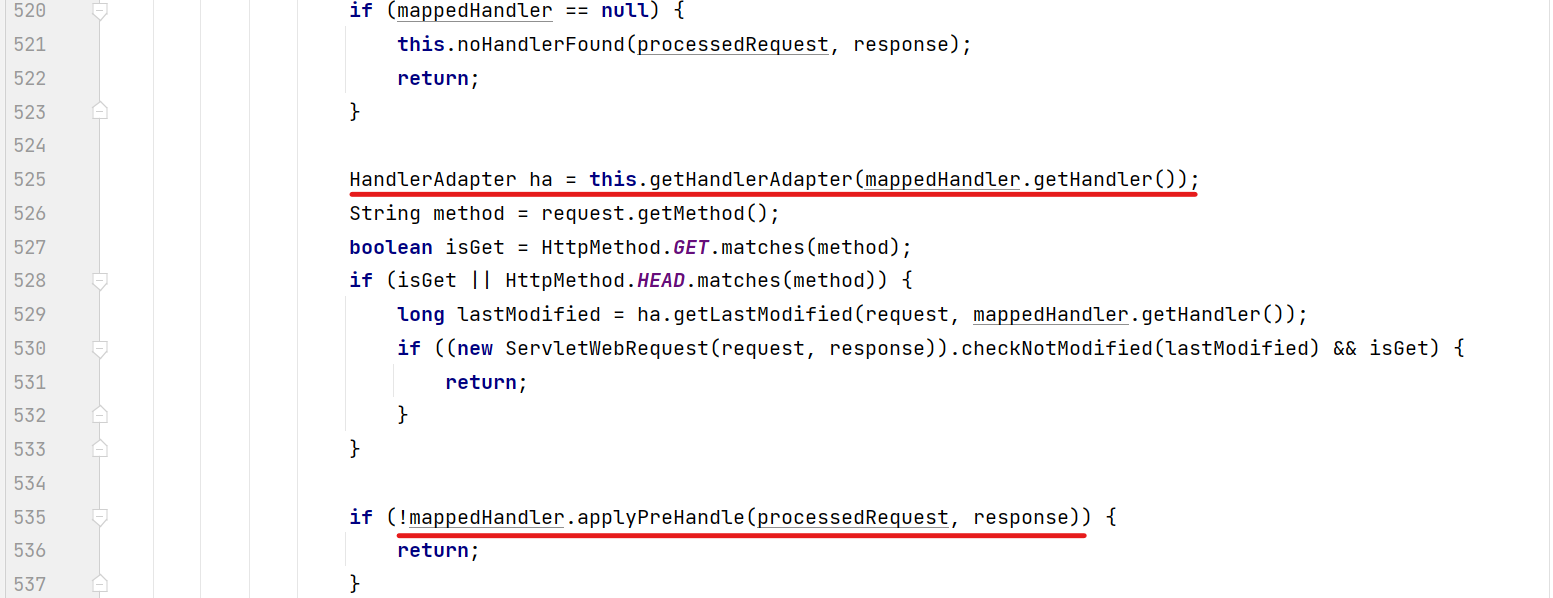

         第4步，回到DispatcherServlet源码下的doDispatch()方法中，我们往下看，有一个getHandlerAdapter()方法，返回的是一个HandlerAdapter(处理器适配器对象)，我们注意到getHandlerAdapter()方法中的参数是mappedHandler.getHandler()，这时有人疑惑了，怎么处理器执行链也能调用getHandler()方法，不是只有处理器映射器才能调用并返回处理器执行链对象吗，其实是在HandlerExecutionChain(处理器执行链)中，也有一个getHandler()方法，它返回了一个Handler类型的对象。

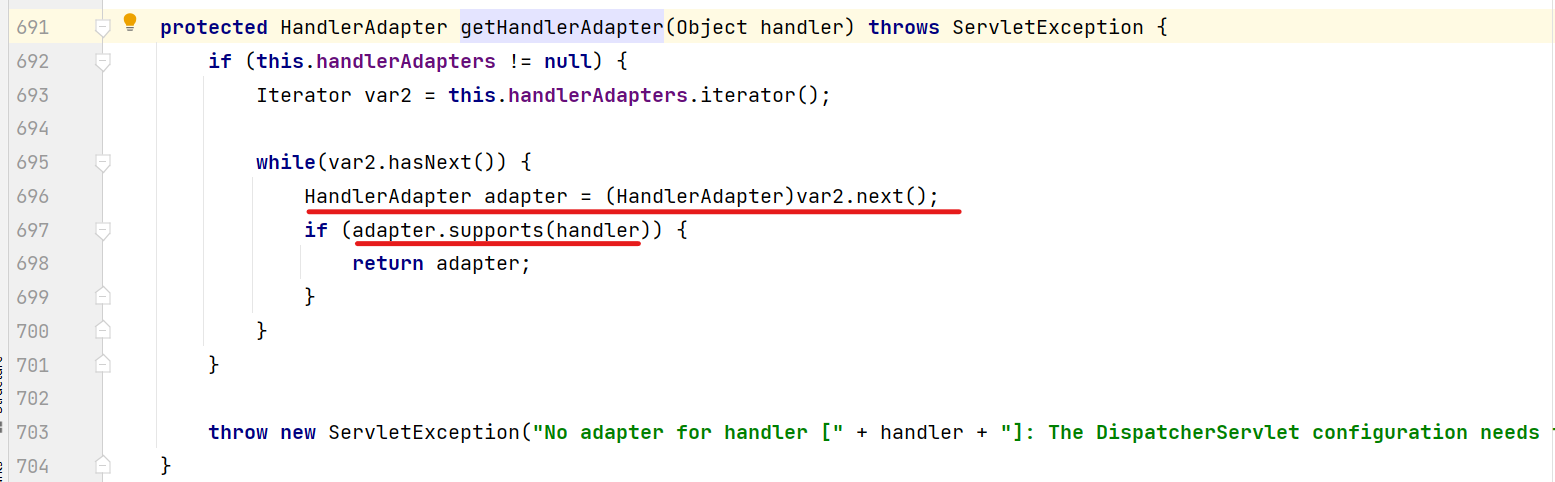

       从这就能明白了：getHandlerAdapter()方法就是通过你写的Controller代码作为Handler对象传入方法中，获取相应的处理器适配器。那怎么获取处理器适配器对象呢，翻看getHandlerAdapter()方法源码发现它和上面找HandlerMapping(处理器映射器)类似，都是通过迭代器遍历集合，然后返回支持Handler对象的处理器适配器(一般是SimpleControllerHandlerAdapter)。

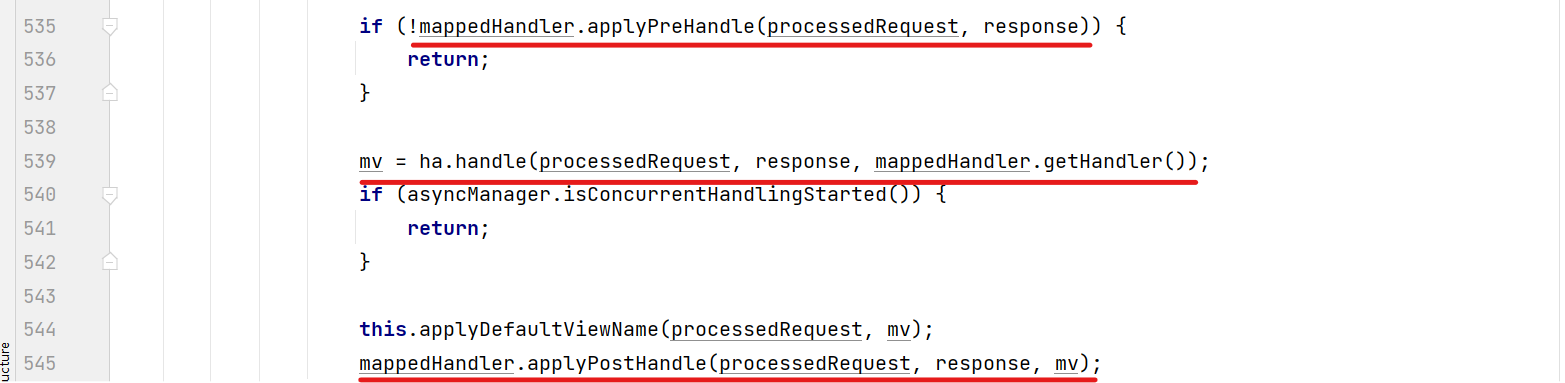

        第5，6，7步，我们回到DispatcherServlet源码下的doDispatch()方法中，继续向下看，我们发现了一个handle()方法，它是处理器适配器ha调用handle()方法返回一个ModelAndView类型的对象mv，这就是第5，7步。

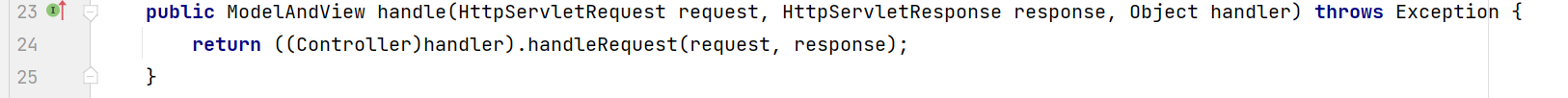

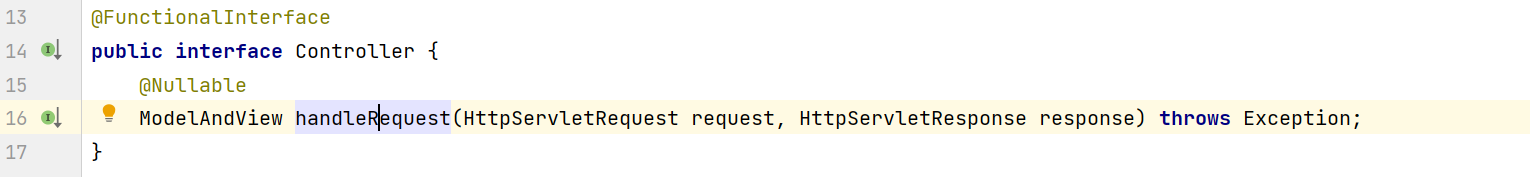

      我们继续深入查看一下handle()方法源码，Ctrl+B，发现直接跳转到了HandlerAdapter.class中，但是它是一个接口，因此我们要查看它的具体实现类中的handle()方法，再次Ctrl+Alt+B，进入SimpleControllerHandlerAdapter类中查看，发现有一个Object handler参数，这就是前面提到的自己写的Controller代码类，所以能强转为Controller对象，然后Controller接口有一个handleRequest()方法，Ctrl+B，发现也返回的是一个ModelAndView类型的对象，这是第6步。另外，注意还有applyPreHandle()和applyPostHandle()两个方法，他们是都是拦截器，在处理前拦截和在处理后拦截。

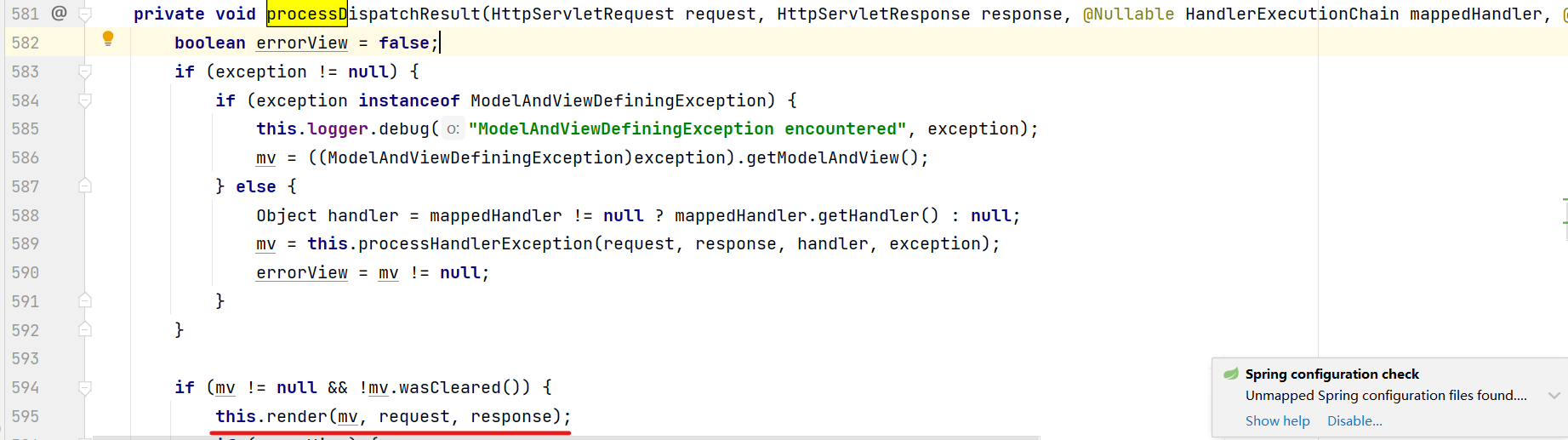

       第8,9,10步，我们回到DispatcherServlet源码下的doDispatch()方法中，继续向下看，有一个processDispatchResult()方法，表示处理分发的结果，把之前得到的参数全部传入，进入方法源码，我们只关注标红线的部分，因为这是核心。

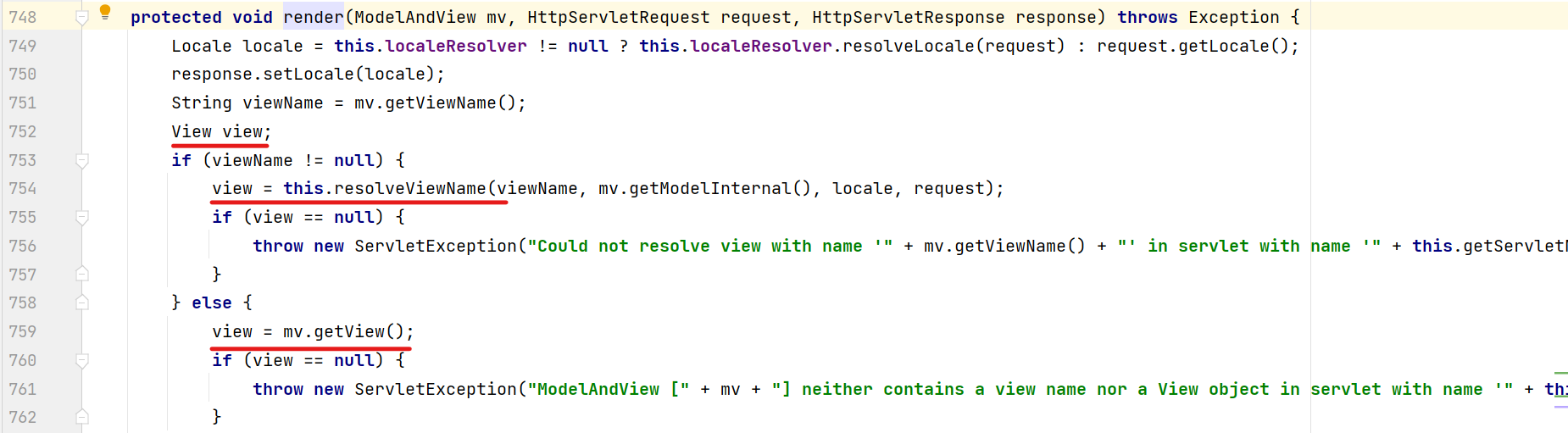

       再进入render()方法中，发现定义了一个View视图对象，而且通过resolveViewName()和getView()返回了View对象，通过方法源码可知这其实就是调用了ViewResolver(视图解析器)返回了View。

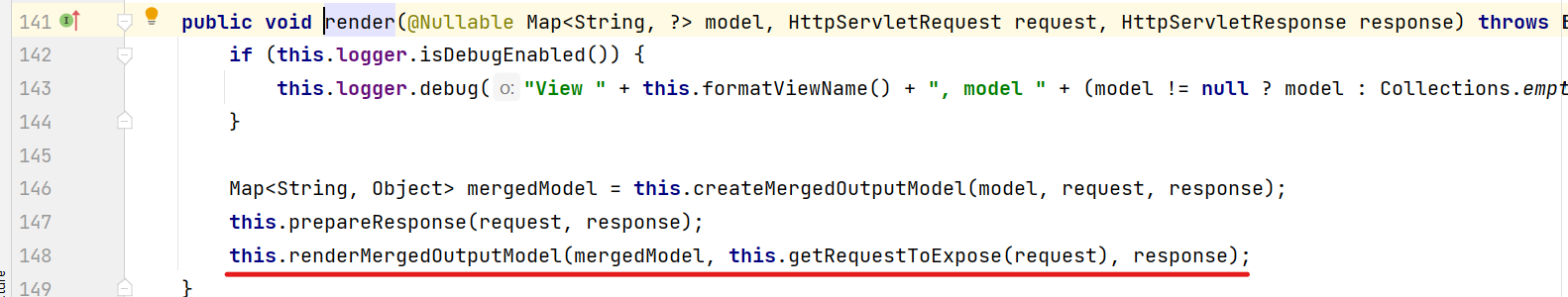

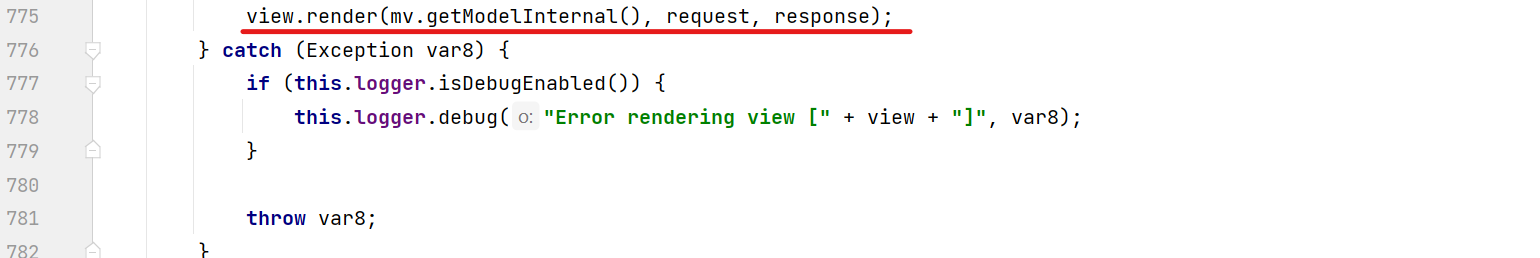

       我们再接着往下看，发现View对象也调用了render()，Ctrl+b，进入VIew.class，是一个接口，我们继续找其实现类AbstractView，发现有一个renderMergedOutputModel()方法，其中的Output已经有着输出的意思了，代表第10，11步。

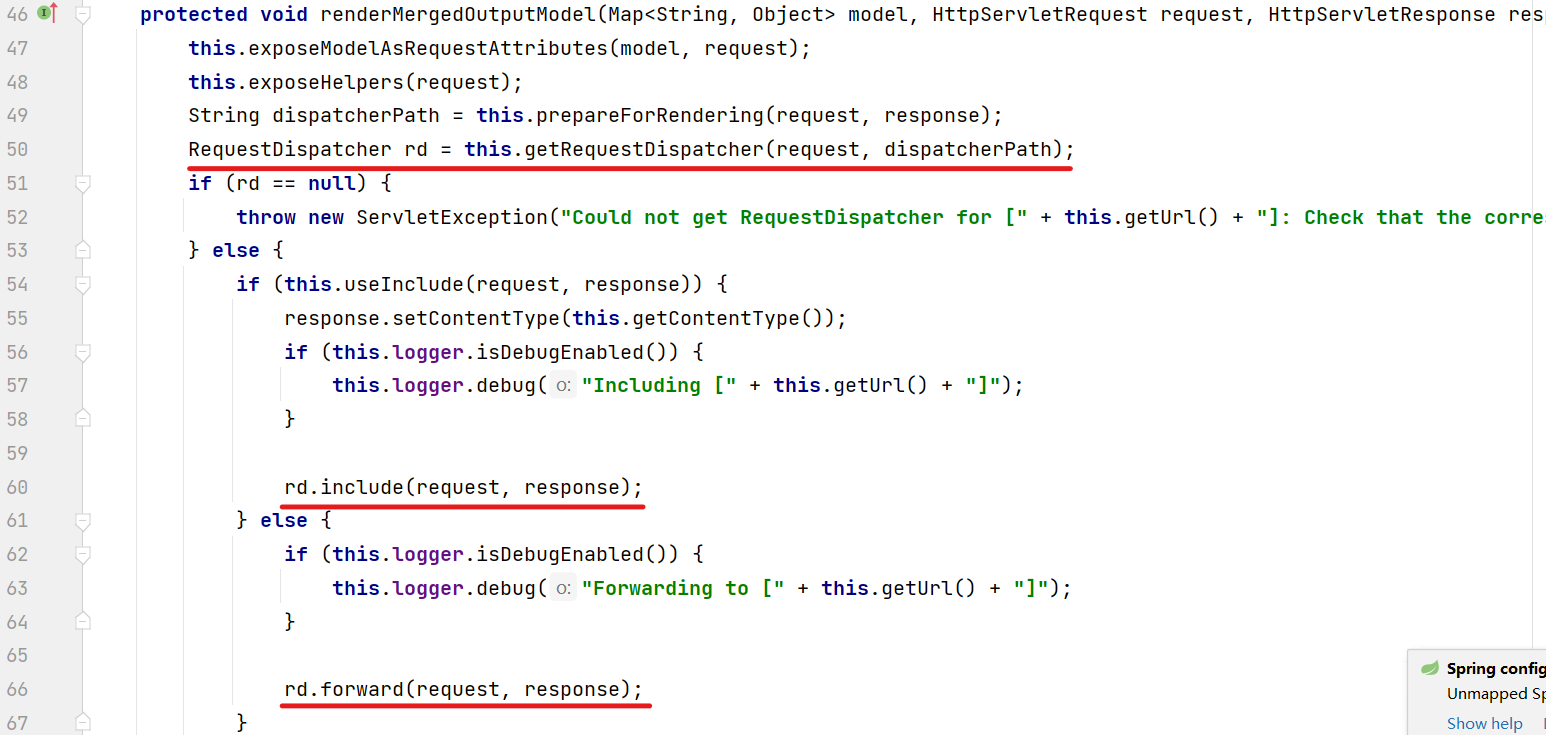

       我们继续深入找寻，发现它是一个抽象方法，找到具体实现类InternalResourceView其中的重写方法，发现里面通过调用方法获得了requestdispatch请求分发器，包含forward和include两种响应方式。
