10静态路由原理及配置

1.路由：

从源主机到目标主机的转发过程

（路由器就是能够将数据包转发到正确的目的地，并在转发的过程中选择最佳路径的设备就是路由器）

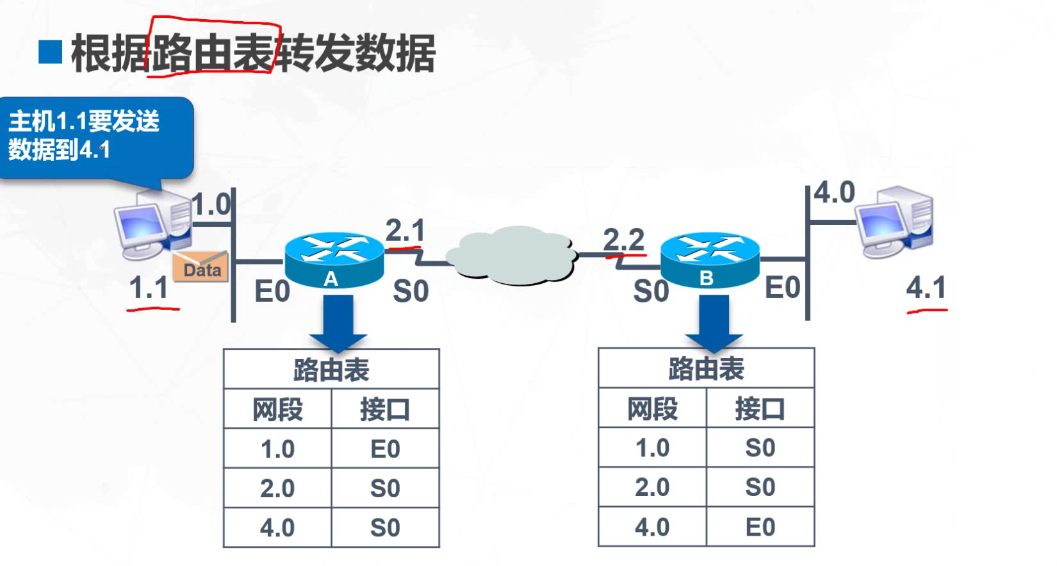

2.根据路由表转发数据

1网段要给4网段发送消息：主机1的数据首先到路由器A这里，路由器A 这里首先会查询路由器表，查看自己的路由表中数据发送到4网段数据需要出来的接口是S0接口，S0接口出来的数据到B路由器的S0接口，再次查看路由器表，从E0接口发送处数据，后面发送数据到4网段

3.路由表的形成：

路由器中维护的路由条目的集合

路由器根据路由表做路径选择，根据路由表然后做路径选择

直连网段在配置ip地址后，端口为up状态，就形成了直连路由

对于非直连网段，需要配置静态路由或者动态路由，将网段添加到路由表中

静态路由是由管理员手工配置的，是一个单向的

其中{

路由表：网段---》接口

mac地址表：mac地址---》接口

arp缓存表：IP地址----》mac地址

}

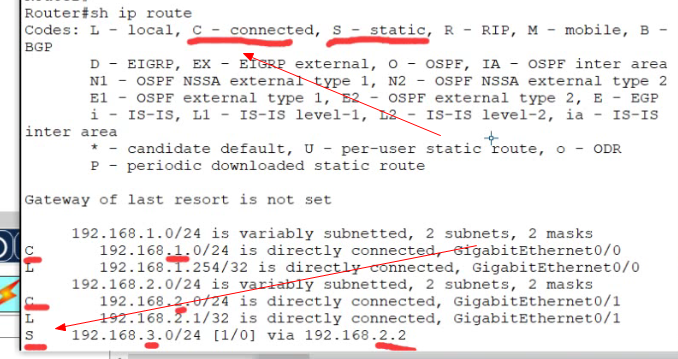

查询路由器表中路由表命令

Router#sh ip route

C：代表直连

S：代表配置静态路由

S*：代表配置默认路由

4.tcp协议

TCP是面向连接的、可靠的进程到进程通信的协议T

CP提供全双工服务，即数据可在同一时间双向传输

TCP报文段·

TCP将若干个字节构成一个分组，叫报文段（Segment)·

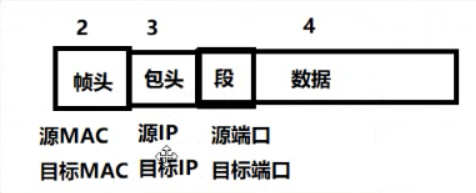

TCP报文段封装在IP数据报中

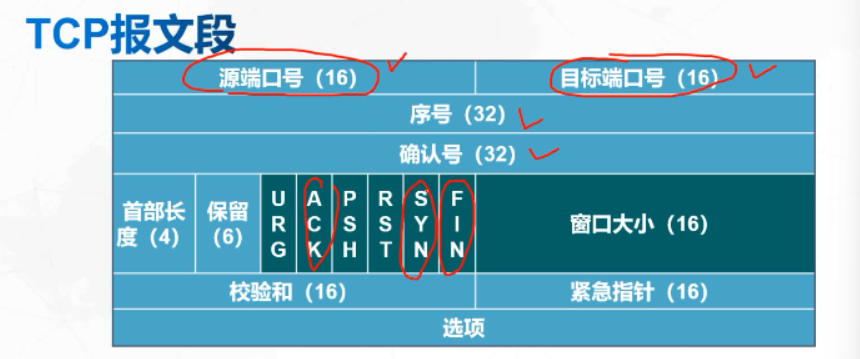

4.1 tcp报文段

序号：发送端为每个字节进行编号，便于接收端正确重组·

确认号：用于确认发送端的信息·

窗口大小：用于说明本地可接收数据段的数目，窗囗大小是可变的

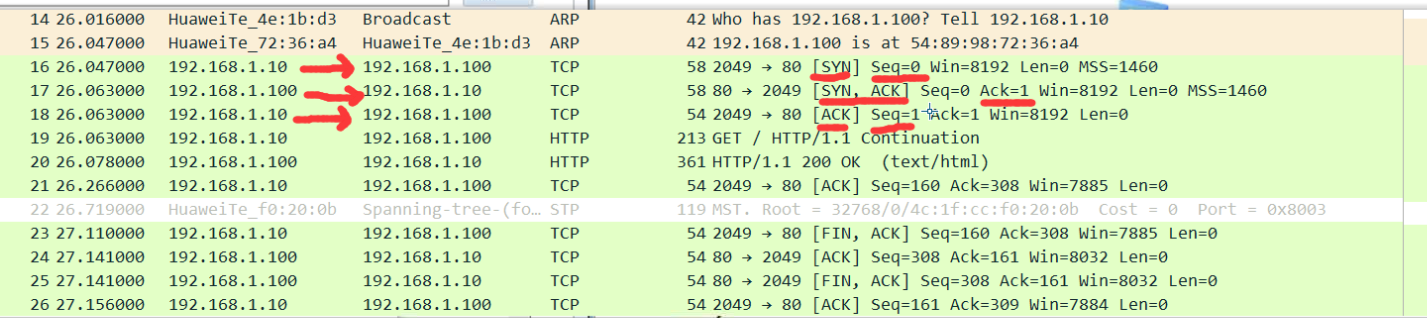

4.2 tcp连接的过程中的三次握手

Seq：序号 Ack：确认号

首先，pc1先给pc2发送一条syn报文，序号为x，syn=1，

当pc2收到报文，然后给pc1发送报文（序号为y，确认号，pc1发来的序号+1,然后SYN=1,ACK=1）发送给pc1

pc1接到报文后，再次给pc2发送报文，（序号：第一个给pc2发送报文的时候的序号+1，确认号：接收到pc2的序号然后+1，ACK=1）

【三次握手的目的：第一次：pc2可以接收数据，第二次：pc2可以发送数据，第三次：可以知道pc1可以接收数据】

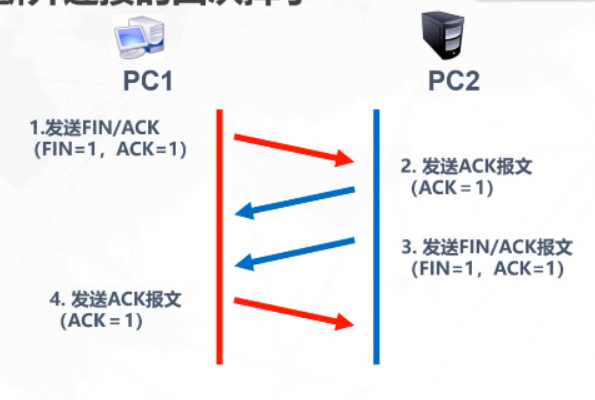

4.3tcp断开连接的四次挥手

fin=1（完成）

断开连接时，首先pc1给pc2发送报文（fin=1，ack=1），pc2接收到数据后，给pc1发送一条报文，为（ack=1），（信息没有发送完毕），然后紧接着pc2再次给pc1发送报文，（fin=1，ack=1），pc1接收到报文后，再次给pc2发送一条报文（ack=1），pc2接收到报文后，双方完成挥手告别完成，pc1和pc2断开连接
