VtorKey-轻量级短长按单多击组合动作按键模块
VtorKey
VtorKey-轻量级短长按单多击组合动作按键模块
作者邮箱：vtor3478@qq.com
开发时间：2023年07月03日（周一）
相关网址：
https://www.bilibili.com/video/BV1sm4y1Y78Q
https://gitee.com/vtor3478/ElecModule
https://gitee.com/vtor3478/ElecModule/tree/main/VtorKey
00-前言
本设计（包括但不限于图片，文字，视频，代码风格，以下省去括号）
将发布于博客园，b站，吾爱论坛，开源中国，伪钞杂货铺微信公众号，影子论坛等
本设计为 伪钞 本人创作，转载请注明出处
本设计能提供单击，长按，以及长短按组合的按键反馈
本设计适用于gpio资源少，且需要较多用户操作的情况
本设计截止至目前（20230703）仅支持轮询，以后有机会再开发中断模式
理解（并使用）本设计，需要你有一点数据结构基础，
有一定的c语言与单片机基础
有较为扎实的状态机基础，
本设计是我基于原有的基础工程《diaan》进行设计，
其中包含许多其他知识，如果我没有提及，那说明与VtorKey无关
软件环境：stm32cubeide 1.12.0

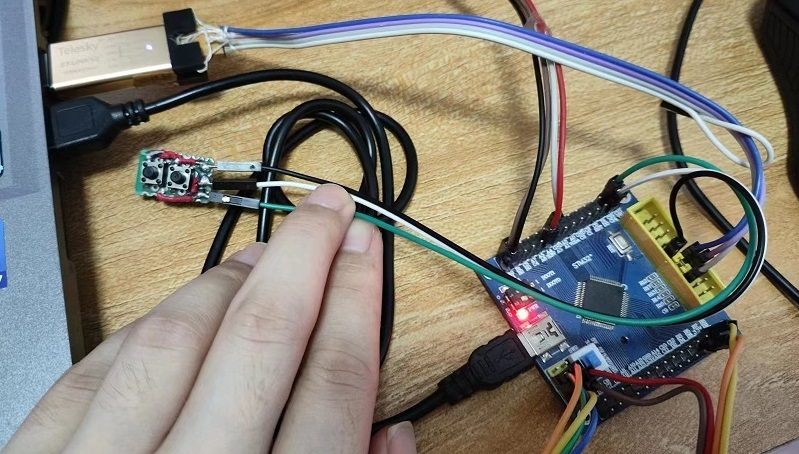

硬件环境：stm32f103rct6

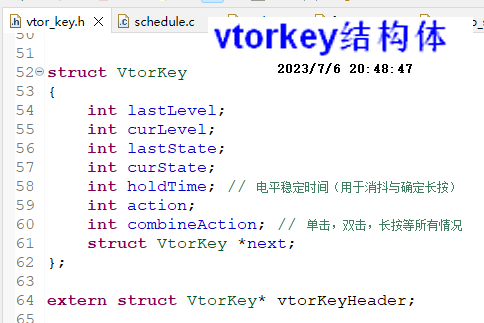

名词解释：
curState：当前状态，记录长按，短按，弹起，消抖等状态
lastState：用于弹起时，区分刚刚是长按还是短按
holdTime：持续时间，用于区分短按还是长按，区分短弹起还是长弹起
01-分析按键状态
一个按键，从按下到弹起，会经历哪些情况
电平情况： 弹起时的电平 按下后的电平
状态可分： 弹起 按消 按下 弹消
按下时长： 短按 长按 短弹 长弹
02-单击长短按
如果curState为《按下》，如果holdTime小于《长按值》认定为《短按》并记录
如果holdTime大于《长按值》认定为《长按》并记录
当lastState与curState将要不同时，使用lastState记录curState，然后更curState
03-消抖环节
消抖的判断代码在长短按判断之前，只是文章介绍访问长短按之后
为了防止在触发长按的过程中触发短按，所以需要用用弹起状态作为一个单击动作的结束
当curState为《弹起》，由于，根据lastState是短按，还是长按，就可以使用对应的返回值
04-组合动作
上一次弹起与下一次按下的时间足够小，认为是组合动作
如果要记录组合动作，需要一个组合内 动作与动作之间《分隔符》
按习惯来说，用《短弹》作为《分隔符》比较合适
如果要记录组合动作，需要一个结束组合动作结束的《结束符》
按习惯来说，用《长弹》作为《结束符》比较合适
因为要等待《结束符》所以响应速度比较慢
当用户快速短按2下，并等待一段时间
其中两次短击之间间隔一般小于500ms，所以我使用500作为《长弹》的比较值
~~~~~无限长时间~~~~~~~按下~500ms~弹起~~~200ms~~~按下~~50ms~~弹起~~~~~~无限长时间~~~~~
此动作可认为《短短按》，值为《11》
05-PeekCombine
为防止重复操作，为防止用户直接修改，为防止其他意外情况

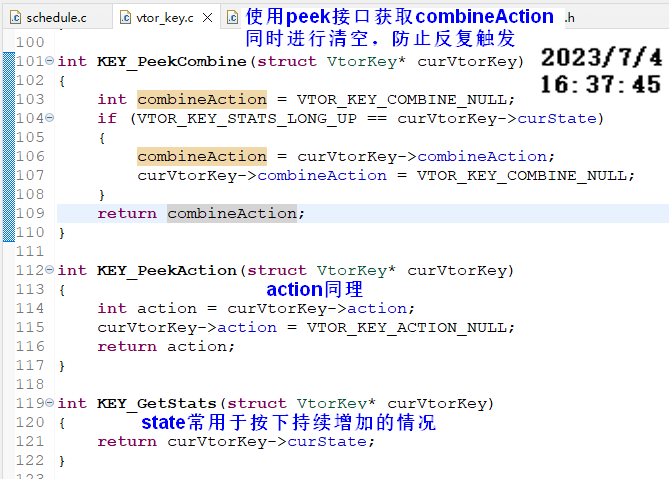

所以使用KEY_PeekCombine获取组合动作，
只有在组合动作结束后才会返回有效值，
且函数内会清空组合动作，防止反复获取
06-PeekAction
只提供按下动作 和 弹起动作
为简单环境提供按操作
不是重点，略过，有兴趣请自行学习
07-移植与使用流程
0701-反绑定
因为本设计反绑定了project.h
所以用户需要先创建project.h文件，以确保成功编译
0702-时间设置
搜索VTOR_KEY_TIME_CONFIG_BY_USERSELF
在project.h中定义，并定义好时间和电平宏
0703-KEY_GetLevel函数
用户只需要提供读取key的io电平（vtor_key_user_project.c文件）
本设计使用了HAL_GPIO_ReadPin直接读取io
0704-KEY_Init函数
初始化好vtorKeyHeader即可
0705-KEY_Scan函数
定时循环调用即可
0706-KEY_PeekCombine函数
根据返回值进行判断即可
