【00】序
学习江科大自化协的pwm输出逻辑
https://www.bilibili.com/video/BV1th411z7sn?p=15
配合前面的时间片轮询，用逻辑分析仪精确确定频率

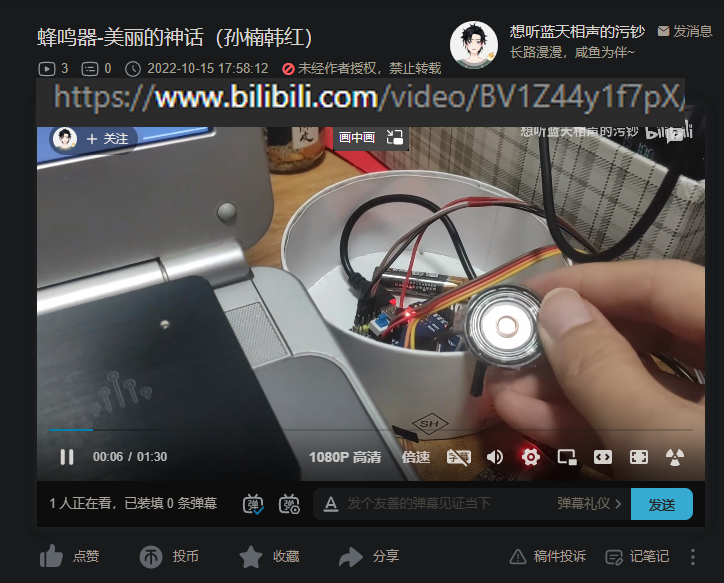

演示视频，孙楠韩红-美丽的神话
https://www.bilibili.com/video/BV1Z44y1f7pX
程序比较简单，就不进行讲解。









【01】配置频率
使用stm32定时器4通道3输出不同频率的pwm

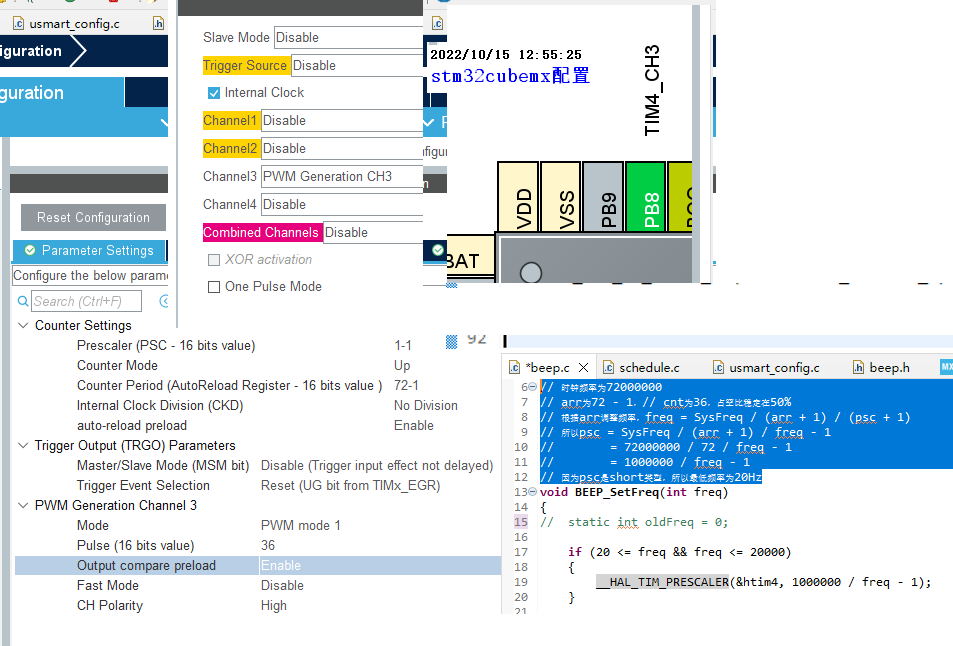

配置如图，psc为1-1，arr为72-1，pulse为36
// 时钟频率为72000000
// arr为72 - 1，// cnt为36，占空比稳定在50%
// 根据arr调整频率，freq = SysFreq / (arr + 1) / (psc + 1)
// 所以psc = SysFreq / (arr + 1) / freq - 1
// = 72000000 / 72 / freq - 1
// = 1000000 / freq - 1
// 因为psc是short类型，所以最低频率为20Hz

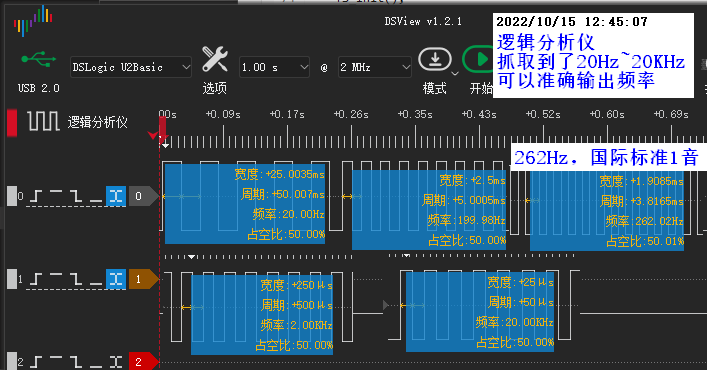

后来使用逻辑分析仪，确定频率正确！！！









【02】配置音调
https://zhidao.baidu.com/question/1929397911420653787.htm
分出 静音 低八度 中八度 高八度
0 1~7 11~17 21~27
实现BEEP_PlayTone函数
ToneNode
前面数据表示音阶，后面数据表示节拍数

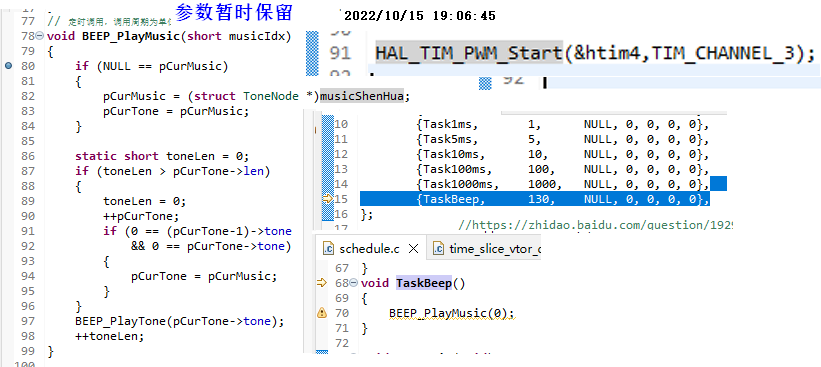

【03】演奏歌曲
使用ToneNode组成歌曲
使用pCurMusic指向要演奏的歌曲
使用pCurTone指向正在演奏的音符
初始化时，启动pwm输出
新建时间片，载入轮询队列，开始放歌





【04】美丽的神话曲谱





short musicShenHua[]={
        L0,4,
        L6,4,M3,4,L7,8,L0,2,
        L6,2,M1,2,M2,3, M1,1,M3,8,L0,2,
        L6,4,M6,4,M5,2,M6,2,M5,2,M2,2,M3,1,M4,2,M3,13,L0,6,
        L6,4,M6,4,M5,2,M2,2,M3,2,M4,2,M3,8,M1,8,L0,2,
        L6,4,M3,4,M2,6,L7,4,L6,16,L0,8,

        L6,4,M3,4,L7,8,L0,2,
        L6,2,M1,2,M2,3, M1,1,M3,8,L0,2,
        L6,4,M6,4,M5,2,M6,2,M5,2,M2,2,M3,1,M4,2,M3,13,L0,6,
        L6,4,M6,4,M5,1,M2,1,M3,3,M4,3,M3,4,M2,4,M1,8,L0,2,
        L6,4,M3,4,M2,6,L7,4,L6,12,L0,8,

        L6,2,L7,2,M1,2,M2,2,M3,2,M1,2,L7,4,L5,4, L0,1, L6,2,M1,2,M2,3,M3,3,M3,4,L0,2,
        L6,2,L7,2,M1,2,M2,2,M3,2,M1,2,L7,4,L5,4, L0,1, L6,2,M1,2,M2,3,L7,3,M1,4,L0,2,
        L6,2,L7,2,M1,2,M2,2,M3,2,M1,2,L7,4,L5,4, L0,1, L6,2,M1,2,M2,3,M3,3,M3,4,L0,2,
        L6,2,L7,2,M1,2,M2,2,M3,2,M1,2,L7,4,L5,4, L0,1, L6,2,M1,2,M2,3,L7,3,M1,4,L0,2,

        M1,1,M1,1,M2,2,M3,2,M1,2,L7,4,L5,4, M1,4,L7,4,L5,6, L0,1, L7,4,L6,8,L0,8,
        L0,1,L0,1,
};

struct ToneNode *pCurMusic = NULL;
struct ToneNode *pCurTone = NULL;
