mpeg2解码过程，标准解读part2

（三）反扫描

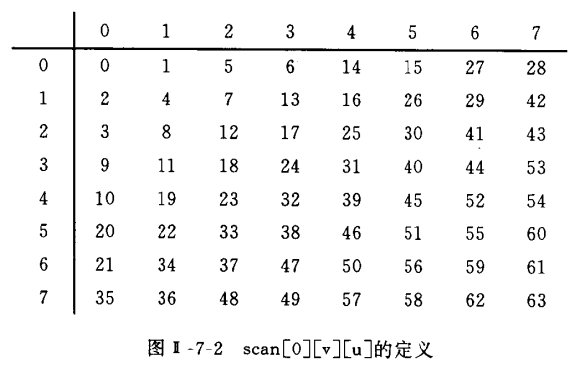

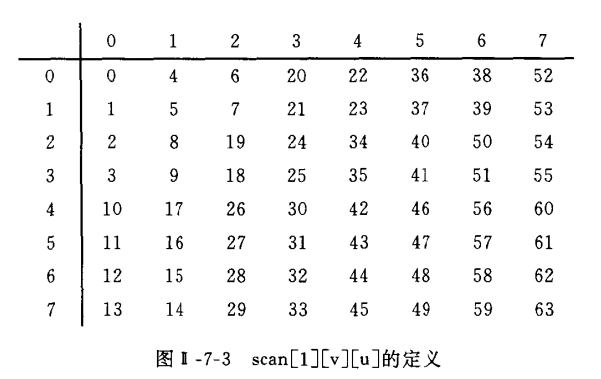

扫描包括两种方式，有图像头扩展中的alternate_scan决定，具体如下图所示，其中alternate_scan为的时候就是zig-zag扫描。

（四）反量化

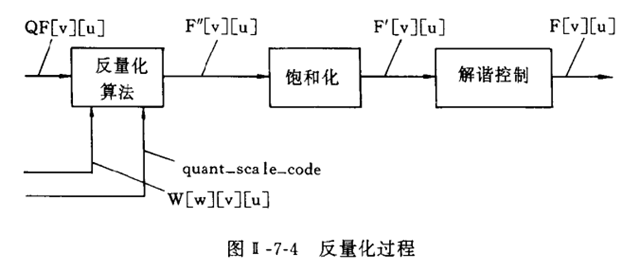

反量化的总体步骤如下所示：

QF为反扫描之后的数据，F为反量化之后的数据，F会传递给IDCT。

编码的过程中，在DCT之后的数据，如果直接拿来编码，数据的位宽比较宽。对编码来讲，可以损失一部分精度，而得到更大的压缩率，损失的这部分精度，并不会在视觉效果上产生很大的影响。因此，就存在量化这一步：即把一个比较大的数据，除上一个数，使得表示这个数变小，利于编码。

1.反量化算法

量化的时候，是将原始数据除上一个数，反量化的时候，就是乘回去。而乘回去的这个量化系数对不同的情况，选择不一样。反量化的输出记为F''

1）内部DC系数

DC系数的反量化方式如下：

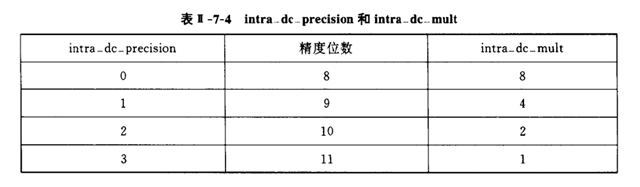

而intra_dc_mult根据下面这个表选择决定

2）其他系数

对其他系数，按照下面的重构公式进行重构：

W为量化矩阵（加强矩阵），quantiser_scale为量化器比例因子。下面解释其中各个变量的选取方法。

a）量化矩阵（加权矩阵）W

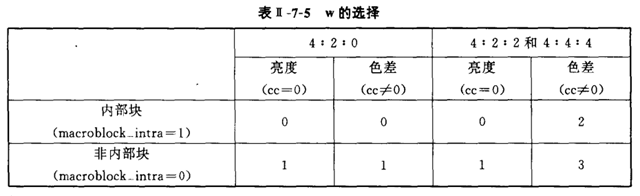

不同的block同样有不同呃量化矩阵（加权矩阵）W[w][v][u]，w取值为0-3，指明要用哪个矩阵。规则如下所示：

b）量化器比例因子

量化器比例因子根据quantiser_scale_code和q_scale_type两个参数选择，具体选择方式参见标准的表7-6

2.饱和化

饱和化是要将F''钳位到一个固定的区间范围之内[-2048:2047]，输出为F'，具体做法如下：

3.解谐控制

根据一定的算法，修正F'，恢复出F。具体做法如下：

首先将所有的系数求和，然后根据和的最低位的奇偶性来修改F[7][7]，其他系数不变。

既然我们只关心sum的奇偶性，因此没有必要真正的求和，可以用异或运算代替这个求和运算。

至此，反量化完成，输出的结果F，将进行IDCT。

（五）逆离散余弦变换

IDCT的定义公式如下：

其中

正变换的输入和反变换的输出以9个比特位表示。DCT系数以12个比特位表示。DCT系数的变化范围是[-2048:2047]
