[T.6] 团队项目：技术规格说明书

[T.6] 团队项目：技术规格说明书

项目	内容
这个作业属于哪个课程	首页 - 2025年春季软件工程（罗杰、任健） - 北京航空航天大学 - 班级博客 - 博客园
这个作业的要求在哪里	[T.6] 团队项目：技术规格说明书
我在这个课程的目标是	增长团队开发能力，学习敏捷开发的原则与方法
这个作业在哪个具体方面帮助我实现目标	明确团队开发过程中的技术规范，确定总体开发方向，提高开发效率

一、产品概述

本产品是一个基于微信小程序的新主楼导航（路径规划）工具，旨在为同学们提供新主楼的路径规划，减少迷路状况的发生。

二、技术栈

前端

• 前端主要的程序设计语言为TypeScript/JavaScript、css、html、WXML、WXSS；
• 为了实现微信小程序和web应用的兼容，我们主要依托Taro框架，结合Vue3框架以及微信小程序原生api进行开发；
• 为了实现小程序核心的地图显示功能，我们使用了轻量级交互式地图JavaScript库Leaflet，兼顾开发效率与移动端友好；
• 我们使用pinia库，以实现高效地实现状态管理；

后端

• 后端采用的主要程序设计语言为java，采用SpringBoot作为后端开发框架；
• 采用SpringBoot自带的功能进行单元测试；
• 数据存储使用MySQL；
• 寻路算法相关部分主要依托于NetworkX库，使用python进行编写。

服务器

我们服务器部署在阿里云ESC，云端部署环境为Ubuntu 24.04，服务器具体配置如下

• 2核2GB，40G ESSB 云盘存储，3Mbps网络带宽

三、软件架构

下面对其中的主要模块所承担的功能任务进行简要介绍

后端

• 后端主要由MySQL模块和SpringBoot模块组成；
• 在MySQL数据库中存储了部分新主楼地图的数据以及用户信息；
• SpringBoot框架存储了路径搜索的算法，用于处理前端的各种请求；

前端

• 前端使用了开放式跨端跨框架Taro。该框架对Vue3支持良好，让我们可以享受良好的js生态，在满足我们跨端需求的同时提高了我们的开发效率。

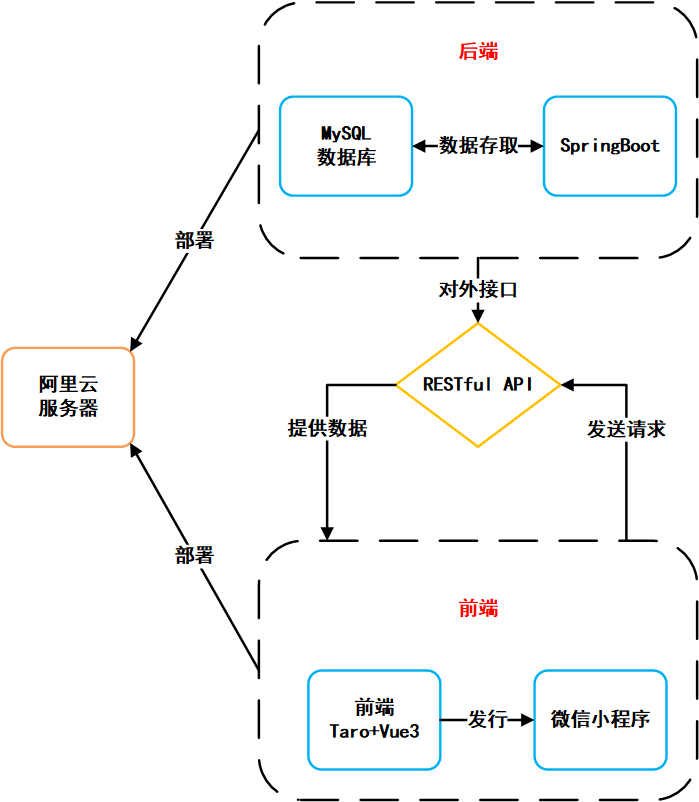

子系统之间的关系以及相互工作模式

• 后端通过SpringBoot和MySQL的交互来实现数据的存取控制；

• 后端主要通过SpringBoot框架实现数据的处理；

• 前后端之间通过RESTful api进行交互；

• 前端依托Taro和Vue3框架进行代码编写，并发行于微信小程序端；

• 前后端相关设施全部部署在阿里云服务器上。

四、软件设计和实现

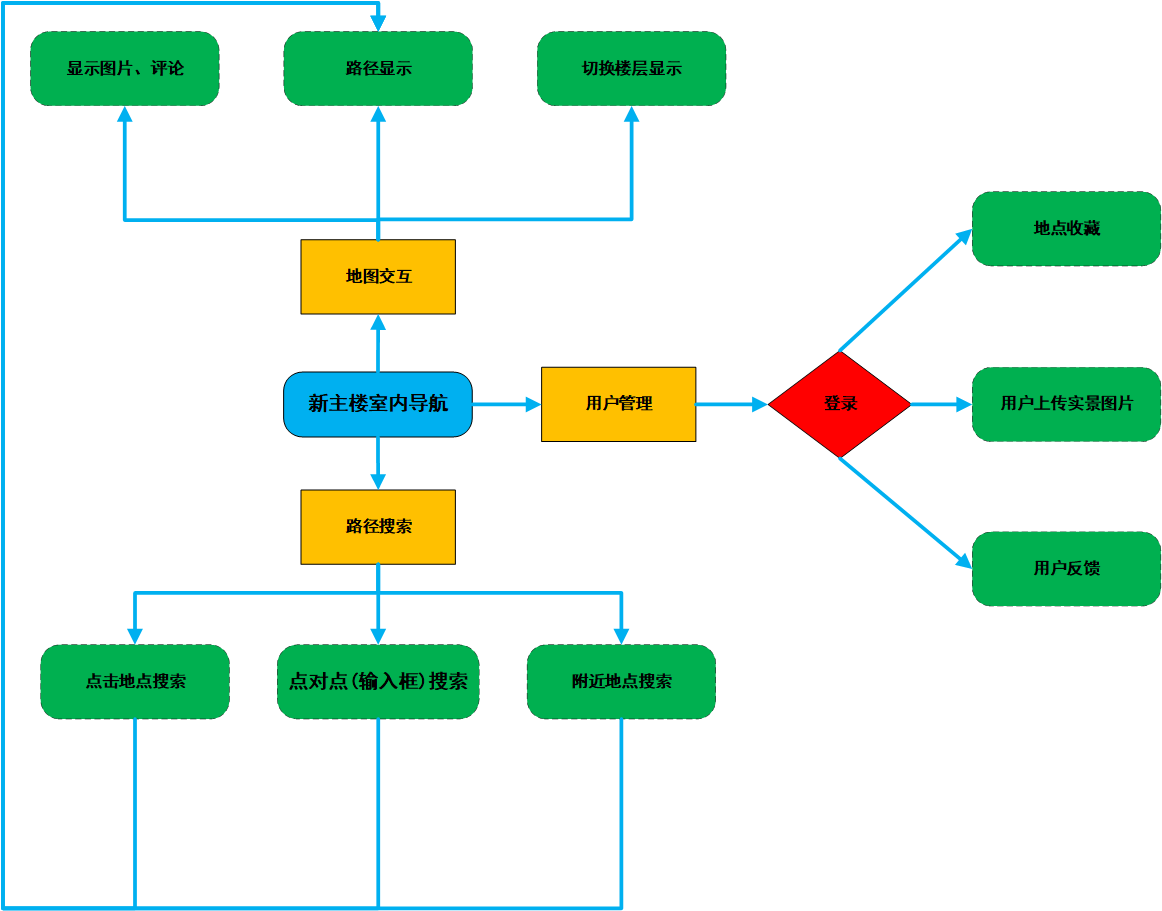

功能设计示意图如下

如图所示，小程序的功能模块大致分为下述三类

• 地图交互：主要负责用户点击地图时的交互情况，要支持地图缩放、路径显示、楼层切换显示、显示图片评论等功能
• 路径搜索：负责具体的路径绘制实现，包括点击地点搜索、点对点（输入框）搜索、附近地点搜索
• 用户管理：该模块下的功能需要用户登录使用，其下包括地点收藏、用户上传实景图片、用户反馈等功能。

文档编写

出于开发时间较短，迭代较为频繁的显示考虑，我们尽可能地减少文档的编写数目，非必要不编写文档。

尽管如此，我们要求成员在编写代码时要保证一定的注释率，保证代码的可读性，为后续的迭代做好预备。

经过我们团队商议，以下几个文档为必须编写：

• 前后端api说明文档：由前端进行编写，在文档中说明api的url、类型、发送参数、期望的接受参数以及简要说明。后端对这些api进行实现。
• commit说明文档：对代码提交的commit信息进行一定的规范化，便于后续进行版本控制，减少无用功。
• 地图标注说明文档：我们的项目需要大量的新主楼地点信息，信息标注需要手工完成。而信息标注的准确与否将会很大程度上影响软件功能的正确性，因此我们认为地图标注说明文档是十分有必要的。

五、系统设计

• 抽象
  • 接口抽象：前后端通过 RESTful API 进行交互，接口定义遵循资源化原则（如/api/path表示路径资源）。前端仅关注参数传递与结果渲染，后端通过统一处理请求
  • 功能抽象：我们将路径搜索算法封装为独立模块，通过策略模式支持不同算法的动态切换（如最短路径、乘坐电梯路径等）
• 内聚/耦合/模块化
  • 前后端分离，降低功能的耦合度。前端提供api接口，后端负责实现，实现了双端并行开发。
  • 前端需按功能将代码划分成多个独立模块，通过Composition API实现逻辑复用

六、软件测试和性能度量

测试计划

单元测试

• 前端

  • 对于前端，我们计划采用Jest与进行测试。Jest 是一个流行的JavaScript测试框架，特别适合用于Taro的单元测试。它提供了丰富的 API 和内置的断言库，能够轻松测试Taro组件的行为和状态。此外，Jest还支持快照测试，可以捕获组件的渲染结果并与之前的快照进行对比，能够帮助我们实现UI的一致性以及各种UI行为的正确性。

• 后端

  • 后端主要进行各种api行为正确性的测试。后端的测试主要依托于spring-boot-starter-test核心包。它集成了市面上流行的JUnit、Spring Test & Spring Boot Test、AssertJ、Mockito等多种测试类库，能够帮助我们进行全方位的测试。

  • 在这之中，我们将主要使用Mockito类库进行测试。它在测试时不是真正的操作外部资源，而是通过自定义的代码进行模拟操作。我们可以对任何的依赖进行模拟，从而使测试的行为不需要任何准备工作或者不具备任何副作用。Mockito库的这些特点完美地契合了我们的需求。

  • 此外，我们还计划依托apiFox平台进行测试，部署自动化测试，以进一步提高测试效率。

  • 保证单元测试的80%以上覆盖。

压力测试

我们计划使用JMeter进行压力测试。JMeter是一款纯java编写负载功能测试和性能测试开源工具软件。我们将会使用它测试各个api在高并发时的表现，测试服务器的负载情况。

我们预计测试负载量在500到1000时，软件的运行情况。实际测试指标要依据Alpha阶段用户数进一步决定。

真实测试

• 功能测试
  • 测试实际使用微信小程序，查看功能表现是否正确，UI逻辑、动画是否正确。注意对边界情况的测试，如非法字符、空输入、过长输入等；
• 实地测试
  • 测试人员将在新主楼实际使用小程序进行导航，验证导航的正确性。注意对覆盖跨越多楼层、穿越中央天桥、使用楼外走廊等多种情况；
• 兼容性测试
  • 测试人员将使用多种不同操作形态、不同手机型号、不同屏幕分辨率的手机进行兼容性测试。保证小程序在各个平台都能表现出正确的功能，UI显示正常。

性能度量

我们将从api响应速度、页面加载速度等方面度量我们的程序，具体度量指标将由我们开发初步完毕后实际体验给出。

当程序能够完成新主楼1-5楼导航，上述功能设计示意图中的功能全部完成后，测试全部通过，小程序可以发布。

若后续时间仍有盈余，我们将会考虑进一步拓展新主楼导航范围，用户自定义上传地图以及标点信息，增强程序在高并发时的表现。

七、技术风险识别和评估

我们评估认为，我们的产品可能在以下几个方面存在技术风险

路径算法效率问题

NetworkX库虽支持复杂图算法，但Python与Java后端的集成可能因进程通信延迟导致响应时间过长。跨楼层路径（如电梯/楼梯衔接）的逻辑复杂性也可能引发算法错误。

我们将在后续测试该问题是否会发生。若会发生，我们将会引入A*算法优化实时搜索效率，对高频路径进行预计算并缓存结果尝试解决该问题。

跨平台兼容性问题

Taro框架虽然支持多端适配，但微信小程序与Web端在API支持、渲染机制上存在差异。这可能导致功能异常或UI适配问题。

服务器资源问题

若用户量激增或并发请求密集，可能负载过大，程序宕机。

我们将在后续测试该问题是否会发生。若会，我们将会尝试使用Nginx反向代理实现负载均衡。
