ObjectArxC++鼠标悬停公里标高亮

鼠标悬停在平面图设备上时，相应的公里标会高亮显示。鼠标悬停在设备上时候，会先激活AcDbEntity:highlight()，这是一个虚函数。在C++中虚函数没有函数体，因此调用上一层AcDbEntity::subHighlight()，这也是一个虚函数。因此虚函数是不能执行的，所以继续调用上一层的CthEntity::subHighlight()函数，这个函数是自定义的。该自定义函数继续调用高亮C++中的CthEntityHighlight::subHighlight()，此函数将实体相应的公里标高亮。

主要思路是：

1. 鼠标悬停在平台图设备上，触发该设备的AcDbEntity:highlight()。
2. 经过AcDbEntity:highlight()的一系列虚函数调用，最终调用CthEntityHighlight::subHighlight()。

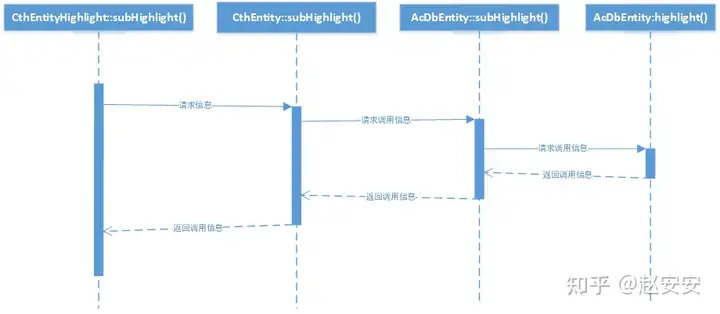

时序图如下：

时序图

代码示例如下：

• 1.在高亮CthEntityHighlight文件中的subHighlight()函数，实现了高亮的功能。

// 实体亮显声明
virtual Acad::ErrorStatus subHighlight  (const AcDbFullSubentPath& = kNullSubent, const Adesk::Boolean highlightAll = Adesk::kFalse) const;
// 实体亮显
Acad::ErrorStatus CthEntityHighlight::subHighlight (const AcDbFullSubentPath& path , const Adesk::Boolean highlightAll) const
{
	try
	{
		AcDbObjectId oi = objectId();
		acdbQueueForRegen(&oi, 1);
		mIsHighlight = true;
		Acad::ErrorStatus es = AcDbEntity::subHighlight(path, highlightAll);
		const AcDbVoidPtrArray* rs = reactors();
		if (rs != NULL) {
			for (int i = 0; i < rs->length(); i++)
			{
				void* pSomething = rs->at(i);
				AcDbObjectId did = acdbPersistentReactorObjectId(pSomething);
				//获取实体的反应器-公里标图元
				CthDependency* pd;
				es = acdbOpenObject(pd, did, AcDb::kForRead, Adesk::kTrue);
				if (es != Acad::eOk)
					continue;
				CthPoint* pdd;
				//获取反应器的所属对象-公里标
				es = acdbOpenObject(pdd, pd->dependencyId(), AcDb::kForRead, Adesk::kTrue);
				pd->close();
				if (es != Acad::eOk)
					continue;
				AcString name = pdd->isA()->name();
				if (name == _T("CthDimension"))
					es = pdd->highlight();
				else if (name == _T("CthRailTerminal"))
					es = pdd->highlight();
				else if (name == _T("CthName"))
					es = pdd->highlight();
				es = pdd->close();
			}
		}
		return Acad::eOk;
	}
	catch (...) {
		CString strMsg;
		//acutPrintf(_T("请检查配置文件%s是否存在 \n"),strFileName);
		strMsg.Format(_T("\n UnKnown Exception in FileName: %s\t,Function=%s\t,Line=%d"), __FILE__,__FUNCTION__,__LINE__);
		AfxMessageBox(strMsg);
	}
}

• 2.在定义实体CthEntity文件中，实现调用

// 实体亮显声明
virtual Acad::ErrorStatus subHighlight  (const AcDbFullSubentPath& = kNullSubent, const Adesk::Boolean highlightAll = Adesk::kFalse) const;
// 实体亮显
Acad::ErrorStatus CthEntity::subHighlight (const AcDbFullSubentPath& path , const Adesk::Boolean highlightAll) const
{
    AcDbObjectId oi = objectId();
    acdbQueueForRegen(&oi, 1);
    mIsHighlight = true;
	Acad::ErrorStatus es = AcDbEntity::subHighlight(path, highlightAll);
    return Acad::eOk;
}

• 参考文献：

1.赵安安：ObjectArxC++公里标与坡度曲线配置初始化

2.赵安安：CPP实际经验总结1-20

3.赵安安：CPP实际经验总结21-40
