Vlan Mapping

1. VLAN映射

1.1 VLAN映射简介

VLAN映射（VLAN Mapping）也叫做VLAN转换（VLAN Translation），它可以修改报文携带的VLAN Tag或为报文添加VLAN Tag，实现不同VLAN ID之间的相互转换。

1.1.1 VLAN映射的分类

目前设备提供下面几种映射关系：

  • 1:1 VLAN映射：将来自某一特定VLAN的报文所携带的VLAN Tag替换为新的VLAN Tag。

  • N:1 VLAN映射：将来自多个VLAN的报文所携带的不同VLAN Tag替换为相同的VLAN Tag。

  • 1:2 VLAN映射：为携带有一层VLAN Tag的报文添加外层VLAN Tag，使报文携带两层VLAN Tag。

  • 0:2 VLAN映射：为没有携带VLAN Tag的报文添加两层VLAN Tag。

  • 2:2 VLAN映射：将携带有两层VLAN Tag的报文的内、外层VLAN Tag都替换为新的VLAN Tag。

1.1.2 VLAN映射的应用

1:1和N:1 VLAN映射的应用

1:1和N:1 VLAN映射的应用环境如图1-1所示，小区实现宽带上网业务。

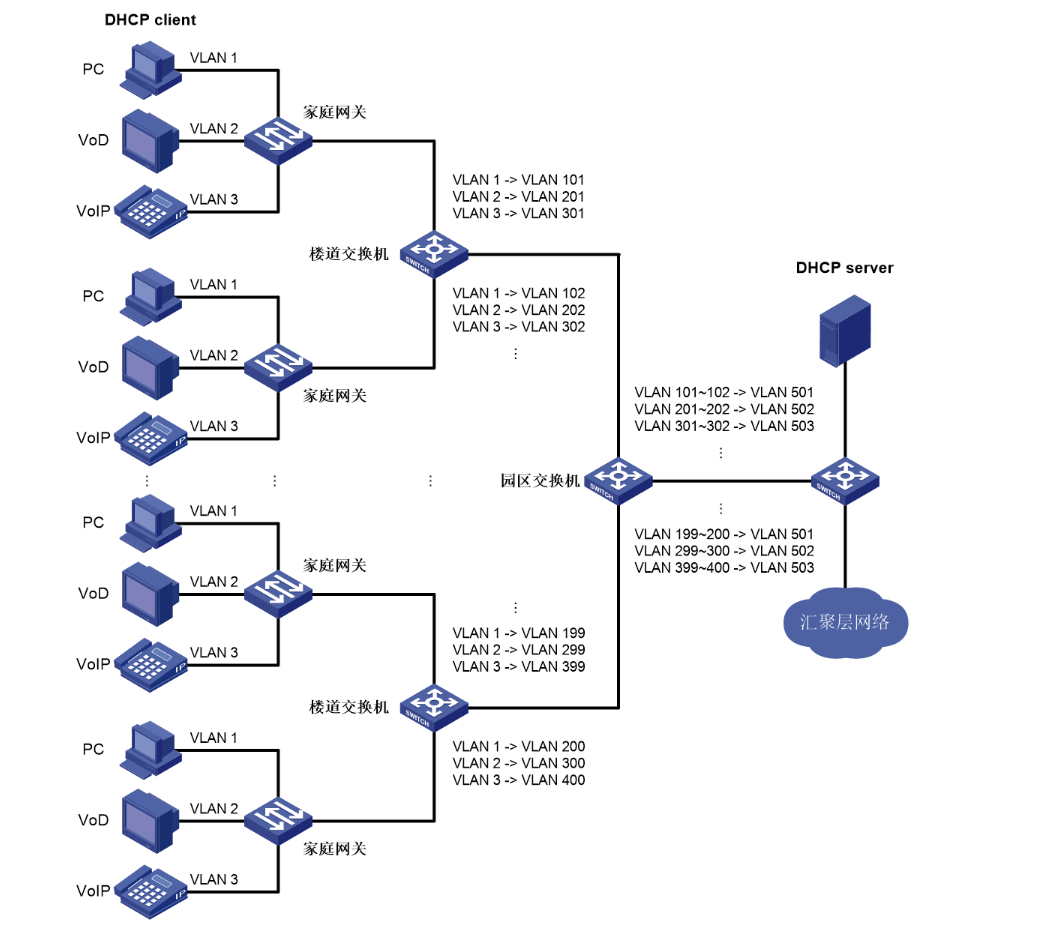

图1-1 1:1和N:1 VLAN映射应用示意图

在图1-1中，进行了如下网络规划：

  • 在家庭网关上，分别将电脑上网（PC）、视频点播（VoD）和语音电话（VoIP）业务依次划分到不同VLAN。

  • 在楼道交换机上，为了隔离不同家庭的同类业务，需要将每个家庭的每种业务都划分到不同的VLAN，即进行1:1 VLAN映射，这就要用到大量的VLAN。

  • 在园区交换机上，因为汇聚层网络接入设备可提供的VLAN数量有限，为了节省VLAN资源，需要进行VLAN的汇聚，将所有家庭的同类业务都划分到相同的VLAN，即进行N:1 VLAN映射。

1:2和2:2 VLAN映射的应用

1:2和2:2 VLAN映射的应用环境如图1-2所示，VPN A中处于不同地理位置（Site 1和Site 2）的用户跨越了两个SP（Service Provider，服务提供商）——SP 1和SP 2的网络进行互通。

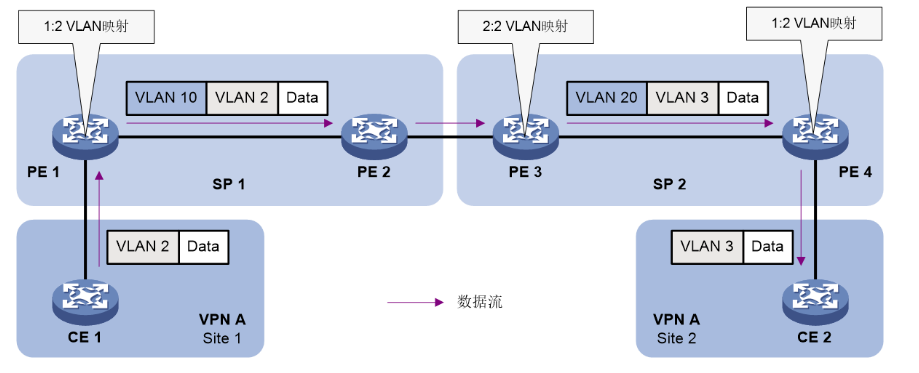

图1-2 1:2和2:2 VLAN映射应用示意图

在图1-2中，Site 1和Site 2中的用户所在的VLAN分别为VLAN 2和VLAN 3，SP 1和SP 2分配给VPN A的VLAN分别为VLAN 10和VLAN 20。当Site 1的报文进入SP 1的网络后，PE 1为该报文添加了VLAN 10的VLAN Tag，这个过程就是1:2 VLAN映射。这样，VPN用户就可以自由规划自己网络中的VLAN ID，而不用担心与SP的VLAN ID相冲突，同时也因为此时报文携带两层VLAN Tag，网络可用的VLAN为4094×4094个，缓解了原先SP网络中可用VLAN只有4094个带来的VLAN资源紧缺的问题。

当上述报文继续由SP 1的网络进入SP 2的网络后，由于SP 2分配给VPN A的VLAN与SP 1不同，另外为了实现Site 1与Site 2中的用户互通，需要同时修改该报文的内、外两层VLAN Tag，也就是进行2:2 VLAN映射。具体过程为，在PE 3上需将该报文的外层VLAN Tag替换为VLAN 20的VLAN Tag，同时将其内层VLAN Tag替换为VLAN 3的VLAN Tag。

0:2 VLAN映射的应用

与1:2 VLAN映射类似，但适用于原始报文不带VLAN Tag，组网需求需要为报文添加两层VLAN Tag的情况。

1.1.3 VLAN映射实现方式

如图1-3所示，VLAN映射有如下相关概念：

  • 上行数据流：从用户网络发往汇聚层网络或SP网络的数据流。

  • 下行数据流：从汇聚层网络或SP网络发往用户网络的数据流。

  • 上行端口：发送上行数据流和接收下行数据流的端口。

  • 下行端口：发送下行数据流和接收上行数据流的端口。

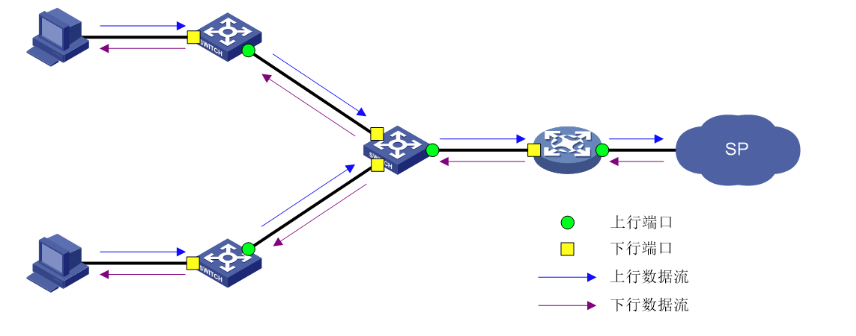

图1-3 VLAN映射相关概念示意图

1:1 VLAN映射实现方式

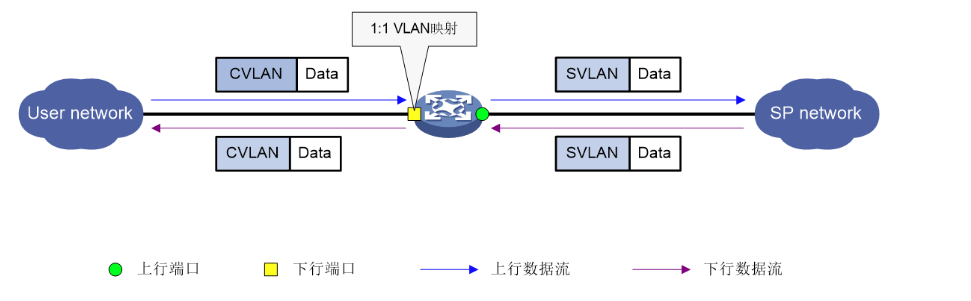

图1-4 1:1 VLAN映射实现方式示意图

如图1-4所示，通过在下行端口配置1:1 VLAN映射，设备将上行数据流的CVLAN替换为SVLAN，将下行数据流的SVLAN替换为CVLAN。

N:1 VLAN映射实现方式（普通模式）

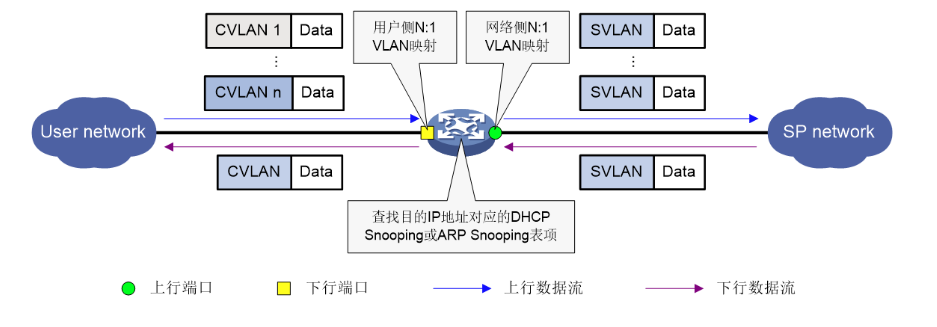

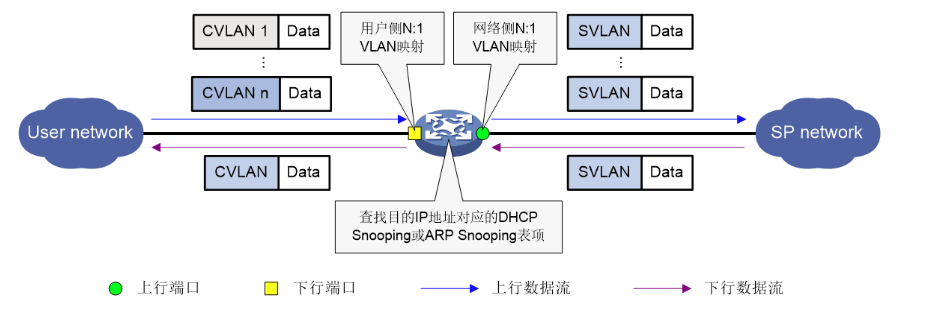

图1-5 普通模式IPv4地址环境下N:1 VLAN映射实现方式示意图

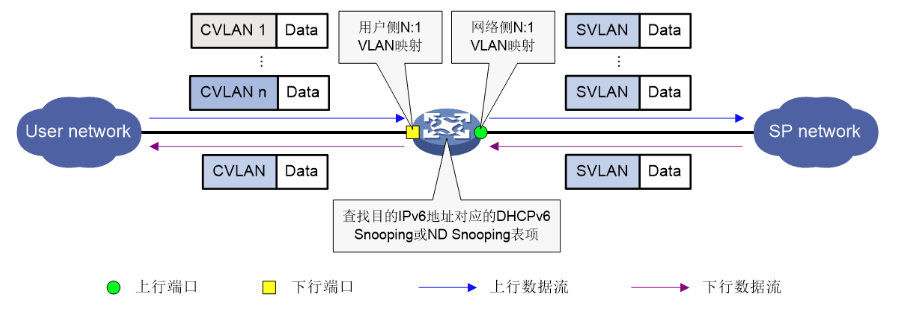

图1-6 普通模式IPv6地址环境下N:1 VLAN映射实现方式示意图

如图1-5 和图1-6所示，普通模式N:1 VLAN映射的实现方式如下：

  • 对于上行数据流，通过在下行端口上配置用户侧N:1 VLAN映射，设备将来自多个CVLAN的报文所携带的不同VLAN Tag都替换为同一个SVLAN的VLAN Tag。

  • 对于下行数据流，通过在上行端口上配置网络侧N:1 VLAN映射，设备查找DHCP Snooping/DHCPv6 Snooping或ARP Snooping/ND Snooping表项，将报文中SVLAN的VLAN Tag替换为CVLAN的VLAN Tag。

N:1 VLAN映射实现方式（Enhanced模式）

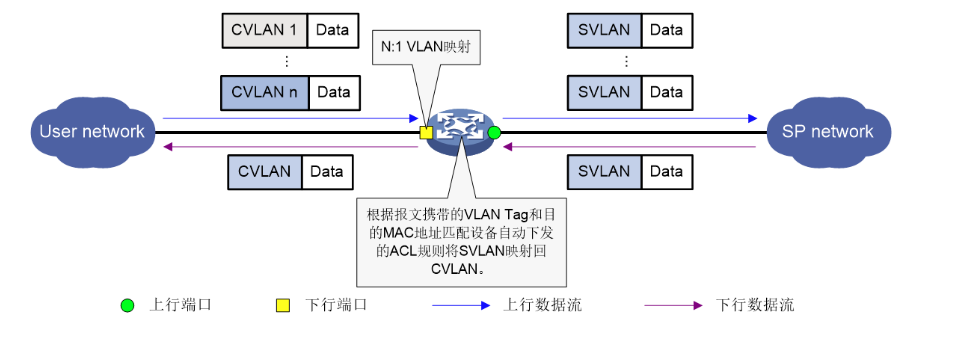

图1-7 Enhanced模式N:1 VLAN映射实现方式示意图（二层流量）

图1-8 Enhanced模式N:1 VLAN映射实现方式示意图（IPv4协议栈三层流量）

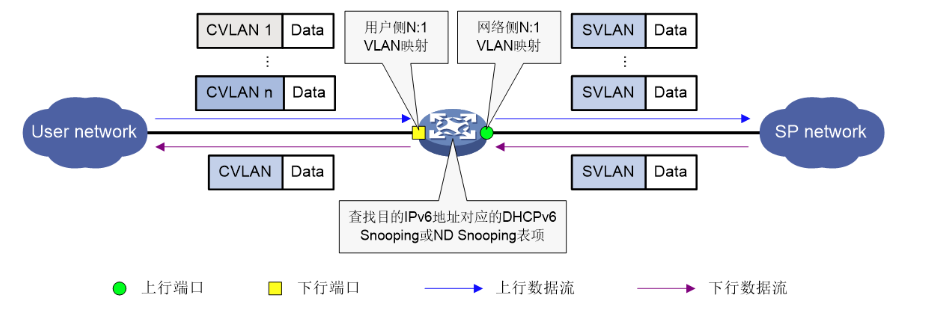

图1-9 Enhanced模式N:1 VLAN映射实现方式示意图（IPv6协议栈三层流量）

如图1-7、图1-8和图1-9所示，Enhanced模式N:1 VLAN映射的实现方式如下：

  • 对于上行数据流，通过在下行端口上配置Enhanced模式的用户侧N:1 VLAN映射，设备将来自多个CVLAN的报文所携带的不同VLAN Tag都替换为同一个SVLAN的VLAN Tag。

  • 对于下行数据流：

? 当下行数据流为二层流量时，设备根据报文携带的VLAN Tag和目的MAC地址匹配设备自动下发的ACL规则将SVLAN映射回CVLAN。

? 当下行数据流为三层流量时，Enhanced模式的处理与普通模式相同，通过在上行端口上配置网络侧N:1 VLAN映射将SVLAN映射回CVLAN。

1:2 VLAN映射实现方式

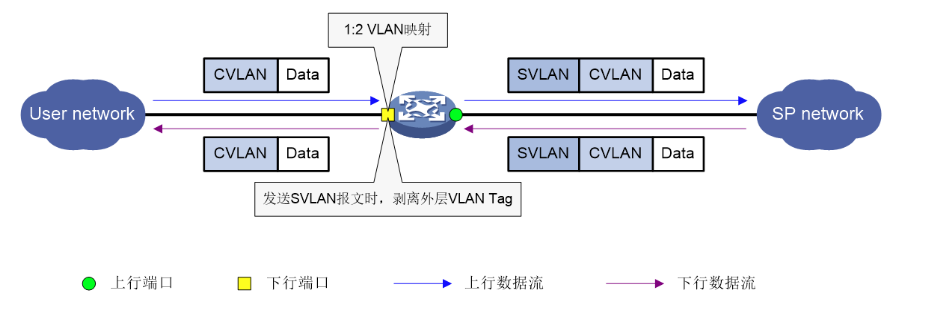

图1-10 1:2 VLAN映射实现方式示意图

如图1-10所示，通过在下行端口上配置1:2 VLAN映射，设备为上行数据流的CVLAN报文再添加一层SVLAN的VLAN Tag。

配置1:2 VLAN映射时，为保证下行数据流可以顺利到达用户网络，在发送SVLAN报文时，需要剥离其外层VLAN Tag，只保留CVLAN Tag。可选择如下两种方式的一种来实现剥离外层VLAN Tag：

  • 配置下行端口为Hybrid端口，并配置当该端口发送SVLAN报文时不带VLAN Tag。

  • 配置下行端口成Trunk端口，并将SVLAN设为该端口的PVID。

0:2 VLAN映射实现方式

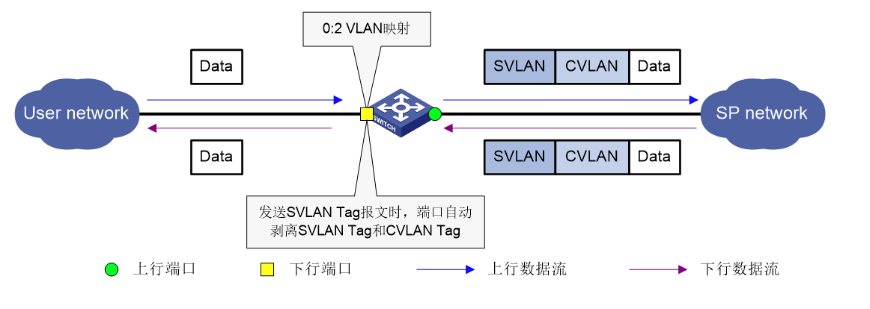

图1-11 0:2 VLAN映射实现方式示意图

如图1-11所示，0:2 VLAN映射的实现方式如下：

  • 对于上行数据流，通过在下行端口上配置0:2 VLAN映射，设备为端口收到的Untagged报文添加两层VLAN Tag。需要注意的是，为确保0:2 VLAN映射生效，下行端口的PVID必须配置为SVLAN。

  • 对于下行数据流，设备将在下行端口自动剥离SVLAN Tag和CVLAN Tag。其中，为实现剥离SVLAN Tag，需要从如下三种方式中选择一种：

? 配置下行端口为Access端口，将该端口加入SVLAN。

? 配置下行端口为Trunk端口，允许SVLAN通过并将SVLAN设为该端口的PVID。

? 配置下行端口为Hybrid端口，允许SVLAN通过并将SVLAN设为该端口的PVID，同时配置当该端口发送SVLAN报文时不携带VLAN Tag。

2:2 VLAN映射实现方式

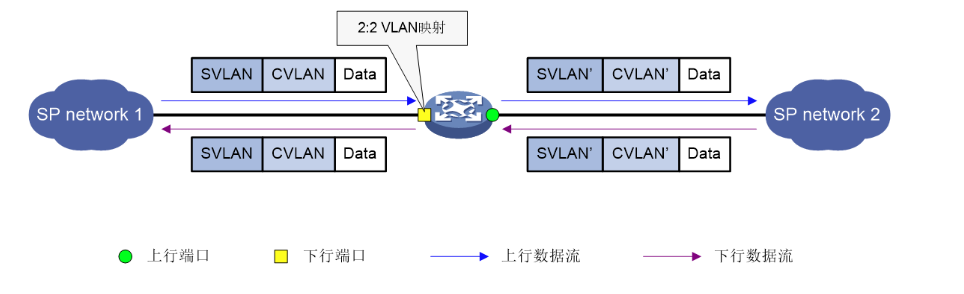

图1-12 2:2 VLAN映射实现方式示意图

如图1-12所示，通过在下行端口配置2:2 VLAN映射，设备将上行数据流的SVLAN、CVLAN转换为SVLAN’、CVLAN’，将下行数据流的SVLAN’、CVLAN’转换为SVLAN、CVLAN。

1.2 VLAN映射配置限制

请不要在VXLAN/MPLS L2VPN网络的AC所在端口或VXLAN隧道所在端口上配置VLAN映射功能，否则会导致报文转发异常。

接口配置了VLAN映射功能后，VLAN映射涉及到的VLAN Tag所对应的VLAN接口不支持三层业务，不建议在设备上创建对应的VLAN接口。

配置N:1 VLAN映射时，如果上行端口收到的报文既有二层报文又有三层报文，需要将用户侧的N:1 VLAN映射配置为Enhanced模式。

Enhanced模式N:1 VLAN映射功能有如下限制：

  • 不支持和QinQ功能配合使用。

  • 不支持在二层聚合接口上配置。

  • 对于配置了Enhanced模式N:1 VLAN映射的端口，该端口及其所属VLAN均不支持MAC地址数学习上限功能。

1.3 VLAN映射配置任务简介

用户需要根据网络规划，在不同的设备上进行不同的VLAN映射配置。

配置VLAN映射时，需要注意：

  • 若用户同时通过配置VLAN映射和QinQ来添加报文的VLAN Tag，且配置冲突时，VLAN映射的配置生效。

  • 若用户同时通过配置VLAN映射和QoS策略来修改或添加报文的VLAN Tag，且配置冲突时，QoS策略的配置生效。

表1-1 VLAN映射配置任务简介

配置任务 说明
配置1:1 VLAN映射 在图1-1所示的组网中，需要在楼道交换机上进行此配置
配置N:1 VLAN映射（通过DHCP获取IP地址环境） 在图1-1所示的组网中，需要在园区交换机上进行此配置
配置N:1 VLAN映射（手动配置IP地址环境） 在图1-1所示的组网中，需要在园区交换机上进行此配置
配置N:1 VLAN映射（二层互通场景） 在图1-1所示的组网中，需要在园区交换机上进行此配置
配置1:2 VLAN映射 在图1-2所示的组网中，需要在用户进入SP网络的边缘设备PE 1和PE 4上进行此配置
配置0:2 VLAN映射 -

1.4 配置1:1 VLAN映射

在图1-1所示的组网中，需要在楼道交换机上配置1:1 VLAN映射，以便将不同用户的不同业务用不同的VLAN进行隔离。

在配置1:1 VLAN映射前，需要先创建好原始VLAN和转换后VLAN。

1:1 VLAN映射需要在设备下行端口上进行配置。

表1-2 配置1:1 VLAN映射

进入相应视图：

  • 进入二层以太网接口视图： interface interface-type interface-number

  • 进入二层聚合接口视图： interface bridge-aggregation interface-number

配置端口链路类型：

  • 配置端口的链路类型为Trunk类型： port link-type trunk

  • 配置端口的链路类型为Hybrid类型： port link-type hybrid

配置允许原始VLAN及转换后VLAN通过当前端口：

  • port trunk permit vlan vlan-id-list

  • port hybrid vlan vlan-id-list tagged

二者选其一

配置1:1 VLAN映射：vlan mapping vlan-id translated-vlan vlan-id

缺省情况下，接口上未配置VLAN映射

1.5 配置N:1 VLAN映射

在图1-1所示的组网中，需要在园区交换机上配置N:1 VLAN映射，以便将不同用户的相同业务用同一个VLAN进行发送，从而节省VLAN资源。

1.5.1 配置N:1 VLAN映射（通过DHCP获取IP v4地址环境）

在通过DHCP获取IPv4地址的环境中，配置N:1 VLAN映射功能需要配合使用DHCP Snooping功能。设备通过查找DHCP Snooping表项，可以将下行数据流报文中SVLAN的VLAN Tag替换为CVLAN的VLAN Tag。

  • 当上行端口收到的报文既有二层报文又有三层报文时，需要将用户侧的N:1 VLAN映射配置为Enhanced模式。

  • 该功能不能与uRPF（Unicast Reverse Path Forwarding，单播反向路径转发）功能同时使用，否则会造成网络侧发往用户侧的流量不能正常转发。

  • 如果用户想改变N:1 VLAN映射关系，必须先用reset dhcp snooping binding命令清除DHCP Snooping表项，然后再修改N:1 VLAN映射关系。

配置任务简介

表1-3 N:1 VLAN映射配置任务简介（通过DHCP获取IPv4地址环境）

配置任务 说明
使能DHCP Snooping功能 必选
使能ARP Detection功能 必选
配置下行端口 必选
配置上行端口 必选

使能DHCP Snooping功能

dhcp snooping enable // 使能DHCP Snooping功能

缺省情况下，DHCP Snooping功能处于关闭状态

使能ARP Detection功能

请在所有需要进行映射的VLAN（包括原始VLAN和转换后VLAN）上都使能ARP Detection功能。

vlan vlan-id

arp detection enable // 缺省情况下，ARP Detection功能处于关闭状态

配置下行端口

进入相应视图：

  • 进入二层以太网接口视图： interface interface-type interface-number

  • 进入二层聚合接口视图： interface bridge-aggregation interface-number

配置端口链路类型：

  • 配置端口的链路类型为Trunk类型： port link-type trunk

  • 配置端口的链路类型为Hybrid类型： port link-type hybrid

配置允许原始VLAN及转换后VLAN通过当前端口：

  • port trunk permit vlan vlan-id-list

  • port hybrid vlan vlan-id-list tagged

配置用户侧N:1 VLAN映射：

vlan mapping uni { range vlan-range-list | single vlan-id-list } translated-vlan vlan-id [ enhanced ]

缺省情况下，接口上未配置VLAN映射

指定enhanced参数时，表示Enhanced模式用户侧N:1 VLAN映射，不指定enhanced参数时，表示普通模式用户侧N:1 VLAN映射。

开启端口的DHCP Snooping表项记录功能：dhcp snooping binding record

缺省情况下，接口的DHCP Snooping表项记录功能处于关闭状态

配置上行端口

进入相应视图：

  • 进入二层以太网接口视图： interface interface-type interface-number

  • 进入二层聚合接口视图： interface bridge-aggregation interface-number

配置端口链路类型：

  • 配置端口的链路类型为Trunk类型： port link-type trunk

  • 配置端口的链路类型为Hybrid类型： port link-type hybrid

配置允许转换后VLAN通过当前端口：

  • port trunk permit vlan vlan-id-list

  • port hybrid vlan vlan-id-list tagged

dhcp snooping trust // 配置端口为DHCP信任端口

缺省情况下，在使能DHCP Snooping功能后，设备上所有支持DHCP Snooping功能的端口均为不信任端口

arp detection trust // 配置端口为ARP信任端口

缺省情况下，接口为ARP非信任接口

vlan mapping nni // 配置网络侧N:1 VLAN映射

缺省情况下，接口上未配置VLAN映射

1.5.2 配置N:1 VLAN映射（通过DHCPv6获取IPv6地址环境）

在通过DHCPv6获取IPv6地址环境中，配置N:1 VLAN映射功能需要配合使用DHCPv6 Snooping功能。设备通过查找DHCPv6 Snooping表项，可以将下行数据流报文中SVLAN的VLAN Tag替换为CVLAN的VLAN Tag。

  • 当上行端口收到的报文既有二层报文又有三层报文时，需要将用户侧的N:1 VLAN映射配置为Enhanced模式。

  • 该功能不能与uRPF（Unicast Reverse Path Forwarding，单播反向路径转发）功能同时使用，否则会造成网络侧发往用户侧的流量不能正常转发。

  • 如果用户想改变N:1 VLAN映射关系，必须先用reset ipv6 dhcp snooping binding命令清除DHCPv6 Snooping表项，然后再修改N:1 VLAN映射关系。

N:1 VLAN映射配置任务简介（通过DHCPv6获取IPv6地址环境）：

配置任务 说明
使能DHCPv6 Snooping功能 必选
使能ND Detection功能 必选
配置下行端口 必选
配置上行端口 必选

使能DHCPv6 Snooping功能

ipv6 dhcp snooping enable // 使能DHCP Snooping功能

缺省情况下，DHCPv6 Snooping功能处于关闭状态

使能ND Detection功能

ipv6 nd detection enable // 使能ND Detection功能

缺省情况下，ND Detection功能处于关闭状态

请在所有需要进行映射的VLAN（包括原始VLAN和转换后VLAN）上都使能ND Detection功能

配置下行端口

进入相应视图：

  • 进入二层以太网接口视图： interface interface-type interface-number

  • 进入二层聚合接口视图： interface bridge-aggregation interface-number

配置端口的链路类型为Hybrid或Trunk：

port link-type { hybrid | trunk }

配置端口允许原始VLAN及转换后VLAN通过：

  • 配置Trunk端口允许原始VLAN及转换后VLAN通过 port trunk permit vlan vlan-id-list

  • 配置Hybrid端口允许原始VLAN及转换后VLAN通过 port hybrid vlan vlan-id-list tagged

缺省情况下，Trunk端口只允许VLAN 1的报文通过

缺省情况下，Hybrid端口只允许该端口在链路类型为Access时的所属VLAN的报文以Untagged方式通过

配置用户侧N:1 VLAN映射：

vlan mapping uni { range vlan-range-list | single vlan-id-list } translated-vlan vlan-id [ enhanced ]

缺省情况下，接口上未配置VLAN映射

指定enhanced参数时，表示Enhanced模式用户侧N:1 VLAN映射，不指定enhanced参数时，表示普通模式用户侧N:1 VLAN映射

开启端口的DHCPv6 Snooping表项记录功能：ipv6 dhcp snooping binding record

缺省情况下，接口的DHCPv6 Snooping表项记录功能处于关闭状态

配置上行端口

进入相应视图：

  • 进入二层以太网接口视图： interface interface-type interface-number

  • 进入二层聚合接口视图： interface bridge-aggregation interface-number

配置端口的链路类型为Hybrid或Trunk：

port link-type { hybrid | trunk }

配置端口允许转换后VLAN通过：

  • 配置Trunk端口允许转换后VLAN通过 port trunk permit vlan vlan-id-list

  • 配置Hybrid端口允许转换后VLAN通过 port hybrid vlan vlan-id-list tagged

配置端口为DHCPv6 Snooping信任端口：ipv6 dhcp snooping trust

缺省情况下，在使能DHCPv6 Snooping功能后，设备上所有支持DHCPv6 Snooping功能的端口均为不信任端口

配置端口为ND信任端口：ipv6 nd detection trust

缺省情况下，接口为ND非信任接口

配置网络侧N:1 VLAN映射：vlan mapping nni

缺省情况下，接口上未配置VLAN映射

1.5.3 配置N:1 VLAN映射（手动配置IPv4地址环境）

在手动配置IPv4地址的环境中，配置N:1 VLAN映射功能需要配合使用ARP Snooping功能。设备通过查找ARP Snooping表项，可以将下行数据流报文中SVLAN的VLAN Tag替换为CVLAN的VLAN Tag。

  • 当上行端口接收的报文既有三层报文又有二层报文时，需要将用户侧的N:1 VLAN映射配置为Enhanced模式。

  • 该功能不能与uRPF功能同时使用，否则会造成网络侧发往用户侧的流量不能正常转发。

  • 不同的CVLAN内不能配置有相同的IPv4地址。

  • 如果同一VLAN内同一IPv4地址对应的MAC地址发生变化，会造成冲突，使ARP Snooping表项失效。此时可以使用reset arp snooping命令清除指定IP地址的ARP Snooping表项或等待表项老化。

  • 如果用户想改变N:1 VLAN映射关系，必须先用reset arp snooping命令清除所涉及VLAN的ARP Snooping表项，然后再修改N:1 VLAN映射关系。

N:1 VLAN映射配置任务简介（手动配置IPv4地址环境）

配置任务 详细配置
使能ARP Snooping功能 1.5.4 4.
配置下行端口 1.5.4 5.
配置上行端口 1.5.4 6.

使能ARP Snooping功能

请在所有需要进行映射的VLAN（包括原始VLAN和转换后VLAN）上都使能ARP Snooping功能。

vlan vlan-id

arp snooping enable // 使能ARP Snooping功能

配置下行端口

进入相应视图：

  • 进入二层以太网接口视图： interface interface-type interface-number

  • 进入二层聚合接口视图： interface bridge-aggregation interface-number

配置端口链路类型：

  • 配置端口的链路类型为Trunk类型： port link-type trunk

  • 配置端口的链路类型为Hybrid类型： port link-type hybrid

配置允许原始VLAN及转换后VLAN通过当前端口：

  • port trunk permit vlan vlan-id-list

  • port hybrid vlan vlan-id-list tagged

配置用户侧N:1 VLAN映射：

vlan mapping uni { range vlan-range-list | single vlan-id-list } translated-vlan vlan-id [ enhanced ]

缺省情况下，接口上未配置VLAN映射

指定enhanced参数时，表示Enhanced模式用户侧N:1 VLAN映射，不指定enhanced参数时，表示普通模式用户侧N:1 VLAN映射。

配置上行端口

进入相应视图：

  • 进入二层以太网接口视图： interface interface-type interface-number

  • 进入二层聚合接口视图： interface bridge-aggregation interface-number

配置端口链路类型：

  • 配置端口的链路类型为Trunk类型： port link-type trunk

  • 配置端口的链路类型为Hybrid类型： port link-type hybrid

配置允许转换后VLAN通过当前端口：

  • port trunk permit vlan vlan-id-list

  • port hybrid vlan vlan-id-list tagged

配置网络侧N:1 VLAN映射：vlan mapping nni

1.5.4 配置N:1 VLAN映射（手动配置IPv6地址环境）

在手动配置IPv6地址的环境中，配置N:1 VLAN映射功能需要配合使用ND Snooping功能。设备通过查找ND Snooping表项，可以将下行数据流报文中SVLAN的VLAN Tag替换为CVLAN的VLAN Tag。

  • 当上行端口接收的报文既有三层报文又有二层报文时，需要将用户侧的N:1 VLAN映射配置为Enhanced模式。

  • 该功能不能与uRPF功能同时使用，否则会造成网络侧发往用户侧的流量不能正常转发。

  • 不同的CVLAN内不能配置有相同的IP地址。

  • 如果同一VLAN内同一IPv6地址对应的MAC地址发生变化，会造成冲突，使ND Snooping表项失效。此时可以使用reset ipv6 nd snooping vlan命令清除ARP Snooping表项或等待表项老化。

  • 如果用户想改变N:1 VLAN映射关系，必须先用reset ipv6 nd snooping vlan命令清除所涉及VLAN的ND Snooping表项，然后再修改N:1 VLAN映射关系。

N:1 VLAN映射配置任务简介（手动配置IPv4地址环境）

配置任务 说明
使能ND Snooping功能 必选
配置下行端口 必选
配置上行端口 必选

使能ND Snooping功能

vlan vlan-id

请根据实际组网使用的IPv6地址类型，选择需要开启的ND Snooping功能：

  • 开启学习表项地址类型为全球单播地址的ND Snooping表项的功能 ipv6 nd snooping enable global

  • 开启学习表项地址类型为链路本地地址的ND Snooping表项的功能 ipv6 nd snooping enable link-local

缺省情况下，学习表项地址类型为全球单播地址或链路本地地址的ND Snooping功能处于关闭状态

请在所有需要进行映射的VLAN（包括原始VLAN和转换后VLAN）上都使能ND Snooping功能

配置下行端口

进入相应视图：

  • 进入二层以太网接口视图： interface interface-type interface-number

  • 进入二层聚合接口视图： interface bridge-aggregation interface-number

配置端口的链路类型为Hybrid或Trunk：

port link-type { hybrid | trunk }

配置端口允许原始VLAN及转换后VLAN通过：

  • 配置Trunk端口允许原始VLAN及转换后VLAN通过 port trunk permit vlan vlan-id-list

  • 配置Hybrid端口允许原始VLAN及转换后VLAN通过 port hybrid vlan vlan-id-list tagged

缺省情况下，Trunk端口只允许VLAN 1的报文通过

缺省情况下，Hybrid端口只允许该端口在链路类型为Access时的所属VLAN的报文以Untagged方式通过

配置用户侧N:1 VLAN映射：

vlan mapping uni { range vlan-range-list | single vlan-id-list } translated-vlan vlan-id [ enhanced ]

缺省情况下，接口上未配置VLAN映射

指定enhanced参数时，表示Enhanced模式用户侧N:1 VLAN映射，不指定enhanced参数时，表示普通模式用户侧N:1 VLAN映射

开启端口的DHCPv6 Snooping表项记录功能：ipv6 dhcp snooping binding record

缺省情况下，接口的DHCPv6 Snooping表项记录功能处于关闭状态

配置上行端口

进入相应视图：

  • 进入二层以太网接口视图： interface interface-type interface-number

  • 进入二层聚合接口视图： interface bridge-aggregation interface-number

配置端口的链路类型为Hybrid或Trunk：

port link-type { hybrid | trunk }

配置端口允许转换后VLAN通过：

  • 配置Trunk端口允许转换后VLAN通过 port trunk permit vlan vlan-id-list

  • 配置Hybrid端口允许转换后VLAN通过 port hybrid vlan vlan-id-list tagged

配置网络侧N:1 VLAN映射：vlan mapping nni

1.5.5 配置N:1 VLAN映射（二层互通场景）

当N:1 VLAN映射应用于用户侧与网络侧之间仅有二层流量互通的场景时，可以通过配置Enhanced模式的用户侧N:1 VLAN映射实现。

此场景无需进行N:1 VLAN映射网络侧配置。设备根据报文携带的VLAN Tag和目的MAC地址匹配设备自动下发的ACL规则将SVLAN映射回CVLAN。

该功能不能与MAC禁止学习功能同时使用，否则会造成网络侧发往用户侧的流量不能正常转发。

配置下行端口

进入相应视图：

  • 进入二层以太网接口视图： interface interface-type interface-number

配置端口的链路类型为Hybrid或Trunk：

port link-type { hybrid | trunk }

配置端口允许原始VLAN及转换后VLAN通过：

  • 配置Trunk端口允许原始VLAN及转换后VLAN通过 port trunk permit vlan vlan-id-list

  • 配置Hybrid端口允许原始VLAN及转换后VLAN通过 port hybrid vlan vlan-id-list tagged

配置Enhanced模式用户侧N:1 VLAN映射：

vlan mapping uni { range vlan-range-list | single vlan-id-list } translated-vlan vlan-id enhanced

配置上行端口

进入相应视图：

  • 进入二层以太网接口视图： interface interface-type interface-number

  • 进入二层聚合接口视图： interface bridge-aggregation interface-number

配置端口的链路类型为Hybrid或Trunk：

port link-type { hybrid | trunk }

配置端口允许转换后VLAN通过：

  • 配置Trunk端口允许转换后VLAN通过 port trunk permit vlan vlan-id-list

  • 配置Hybrid端口允许转换后VLAN通过 port hybrid vlan vlan-id-list tagged

posted @ 2023-07-14 22:31  LIANG2023  阅读(98)  评论(0)    收藏  举报
