一、NVIC概述
NVIC（Nested Vector Interrupt Controller），就是嵌套向量中断控制器。
然后我们试着把这个名字拆成词语来解释，这样就很明了啦。
我们都知道（也许你没有计算机组成原理的学习背景，那这里的“都”字就打点水份儿吧）中断（或异常）是突发的状况（系统错误或外设输入响应等）造成CPU中断当前程序，转而执行一段“中断服务程序，ISR”以解决这种突发状况。
不过ISR也是一段程序，它还可能被中断（当然要优先级高于当前正在处理的中断），这就是嵌套的意义，即“中断再被中断”（注：ARM7时代，是不支持嵌套中断的）。
向量是中断以向量表的形式进行管理（ARM7时代提供非向量中断，没办法！ARM7的向量表只有7项，不够用的），每个ISR的入口地址占据四个字节空间，有序排列在向量表中。
控制器说明它在中断机制中起到控制的作用，对中断机制进行管理——中断使能/失能，中断挂起，中断优先权等。
NVIC位于CM3内核，它支持16个系统异常（都是ARM内核产生的），240个外设中断（厂商的外围接口产生的）。F1只实现了60个中断，这是因为它并没有那么多外设，也就没有更高的中断数量需求。STM32F107因为具备以太网接口，所以有68个中断。
二、NVIC寄存器
NVIC的寄存器组位于CM3的0xE000 0000 ~ 0xE010 0000，F1的设计中，NVIC寄存器的起始地址是：0xE000 E100，其中的寄存器信息见下表。
1、NVIC寄存器数量
寄存器缩写中的“x”表示有多个。为什么需要多个呢？又到底需要多少个呢？下面我们就来分析原因。
我们分析寄存器的名字，可以看到一个中断，有四个基本控制操作：使能（enable）——允许中断，失能（或称：除能，disable）——禁止中断，挂起（set-pending）——等待处理中断，解挂（clear-pending）——停止挂起转而处理中断。NVIC为每个中断，提供四个bit（分布在四个寄存器中）以控制四种操作，bit置位则启动控制操作，bit清零没有效果不产生任何操作。

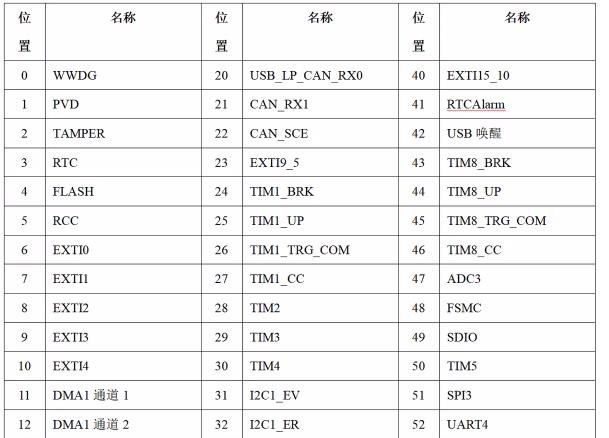

首先，我们来看使能中断，NVIC使用一个bit来控制一个中断的使能操作。那么CM3支持240个中断，就需要240 bits。这240 bits分布在8个32位寄存器中，即ISER0 – ISER7。由于F1只有60个中断，所以F1中只有ISER0和ISER1是有效的。ISER0 bit[31:0]对应外设中断31-0，ISER1 bit[27:0]对应外设中断59-32。向ISERx的某个bit写“1”可以使能对应的中断，而写“0”则没有任何效果。F1的外设中断59-0请见下表，比如ISER0[6]置位，就是允许EXTI0中断。
同理，F1中有效的寄存器还有ICER0-1，ISPR0-1和ICPR0-1，它们中的bit同样是置位产生控制操作，而清零没有效果。
2、NVIC寄存器介绍
1）NVIC_ISERx
中断使能寄存器（Interrupt set-enable registers），包括8个32位寄存器（ISER0 – ISER7），而F1因为只有60个中断，所以有效的只有ISER0和ISER1。向ISER0和ISER1某位写“1”则使能对应中断。
2）NVIC_ICERx
中断失能寄存器（Interrupt clear-enable registers），共有8个，F1中有效的是ICER0和ICER1。向ICER0和ICER1某位写“1”则禁止对应中断。
ISERx和ICERx在读取时，效果一致，都是读出“1”表示对应中断使能，读出“0”表示对应中断失能。
3）NVIC_ISPRx
中断挂起寄存器（Interrupt set-pending registers），共有8个，F1中有效的是ISPR0和ISPR1。首先，当产生某个中断请求（Interrupt Request，后面简称：IRQ）时，ISPRx中的对应bit会置位，表示中断产生。然后，如果内核正在执行某个中断的ISR，此时产生了更高级别的IRQ，则当前中断在ISPRx中的对应bit也会置位。以上情况都是依靠硬件自动实现的。
我们也可以软件编程向ISPRx某位写“1”，则可以手动挂起正在运行的对应中断，转而处理同级或高级中断。可以说，挂起操作是嵌套中断的重要体现。
4）NVIC_ICPRx
中断解挂寄存器（Interrupt clear-pending registers），共有8个，F1中有效的是ICPR0和ICPR1。向ICPR0和ICPR1某位写“1”则解除挂起的对应中断，并继续对其进行处理。
ISPRx和ICPRx在读取时，也是效果一致的，读出“1”则表示对应中断挂起，读出“0”则表示没有挂起。
补充说明一点，以上四个寄存器都是写“1”有效，写“0”无效，这在编程时可以带来便利，比如要设置某个寄存器的第N位，只需向其写入“1<<N”就可以，因为写0无效，所以其它位不会受到影响。
5）NVIC_IABRx
中断标志寄存器（Interrupt active bit registers），共有8个，都是只读的，F1中有效的是IABR0和IABR1。如果IABR0和IABR1某位读出是“1”则表示对应中断正在处理中。
6）NVIC_IPRx

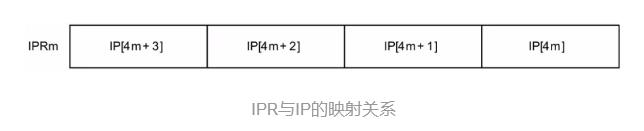

中断优先级寄存器（Interrupt priority registers），共有60个32位寄存器IPR0 – IPR59。不过每个IPR又可以视作是四个8位的IP寄存器，那么就有240个8位寄存器IP0 – IP239。CM3支持240个中断，这里很容易就分析出正好一个IP寄存器对应一个中断，用于设置这个中断的优先级号。那么F1中也只有IP0 – IP59有效。
7）NVIC_STIR
软中断寄存器（Software trigger interrupt register），只是单独一个32位只写寄存器，而且只有bit[8:0]（称为INTID[8:0]）有效。向INTID中写入数值n，就表示以软件的方式发出中断请求n（IRQn），比如：INTID = 6（即000000110），就是启动EXTI0（F1中的IRQ6）的软中断。
我们都知道中断请求是突发情况引起的，由硬件电路完成对ISR的调用。但是有时可能需要主动调用ISR，就可以通过编程软中断的方式来实现了。
3、NVIC寄存器映射的C实现
寄存器地址使用常量指针的思路是不能改变的，不过这里我们要注意两点：
1）NVIC同类寄存器是多个
NVIC有七种寄存器，其中六种都是多个，这个问题的解决方法就是——采用数组。同种多个寄存器定义为数组，数组分量对应单个寄存器，比如NVIC_ISERx定义成“__IO uint32_t ISER[8];”，那么ISER[n]就代表ISERn寄存器。
2）NVIC寄存器地址不连续
NVIC的寄存器之间地址并不连续，留有保留空间，其实也是为了未来扩展CM3架构的考虑。比如NVIC_ISERx的地址（只计算偏移地址）是：0x000 ~ 0x1F（4字节*8个 = 32），而之后的NVIC_ICERx的起始地址是0x080，它们之间有0x060（96个字节）的未使用地带。
这个问题的解决方法还是采用数组，在ISER[8]和ICER[8]两个成员之间，定义一个成员“uint32_t RESERVED0[24]”——24个成员的uint32_t数组，正好填充了96个字节的空间。
这种定义数组填充保留区的方法在库函数中十分常见，就是针对地址不连续，有未使用空间的情况，同时数组名一般直接用“RESERVED”，就是“保留的”意思。因为是未使用区，所以这样编写不会浪费存储空间，但是要注意这个保留区在程序逻辑上是可以编写代码进行访问的，但是由于真实存储系统中并没有这个区域，所以一旦在程序中访问到保留区，就会触发“总线fault”异常。
3）标准库中的NVIC寄存器代码
由于NVIC属于CM3内核结构，所以标准库将其结构体定义代码放在“core_cm3.h”中。
三、优先级设置
NVIC_IPx寄存器共有240个，它可以为每个IRQ分配一个优先级编号，这个编号越小则优先级越高。不过我们要注意，IPx寄存器只有高四位即bit[7:4]用来设置编号，低四位没有使用。因此，NVIC最多支持16（2^4）个中断优先级别。
但是，实际上NVIC的优先级管理还要复杂一点，它将优先级分为两级：抢占优先级和子优先级（又叫响应优先级）。高抢占级别的中断可以打断低抢占级别的中断，这体现了“嵌套”的意义。同一抢占级的中断，同时发生中断请求时，子优先级高的会先被处理。但是，高子优先级中断，不能中断正在被处理的同一抢占级的低子优先级中断。
因此，IPx寄存器的高四位还需要分成两段，分别用于设置抢占优先级和子优先级。而这四位如何分段，是由SCB_AIRCR寄存器的bit[10:8]来设置的，具体方法见下表。
四、NVIC标准库函数
F1标准库中关于NVIC的库函数位于“misc.c”，相关函数说明见下表。
