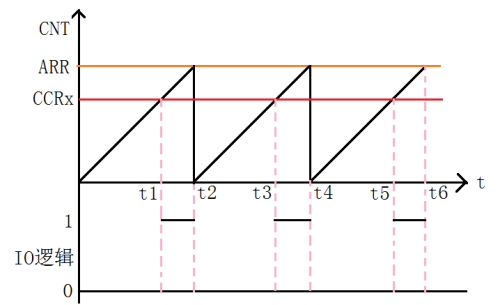

面以向上计数为例，简单地讲述一下PWM的工作原理：

在PWM输出模式下，除了CNT（计数器当前值）、ARR（自动重装载值）之外，还多了一个值CCRx（捕获/比较寄存器值）。
当CNT小于CCRx时，TIMx_CHx通道输出低电平；
当CNT等于或大于CCRx时，TIMx_CHx通道输出高电平。
这个时候就可以对其下一个准确的定义了：所谓脉冲宽度调制模式（PWM模式），就是可以产生一个由TIMx_ARR寄存器确定频率，由TIMx_CCRx寄存器确定占空比的信号。它是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术。
