Day12、数据链路层及交换机工作原理

1.数据链路层工作的层次（2层  Data Link Layer）

2.传输单元：帧

3.帧结构：

• 帧头：目的Mac地址（6字节）+ 源Mac地址（6字节）+ 类型（2字节）= 14 字节
• MTU：1500字节（国内）
• 帧尾：4字节

4.类型的作用：识别上层协议

0x0800：上层为IP协议

0x0806：上层为ARP协议

5.交换机的工作原理：

收到一个数据帧后，

a.首先学习帧中的源Mac地址形成Mac地址表，

b.然后检查帧中的目的Mac地址，并匹配Mac地址表:

     若表中存在匹配项，则进行单播转发，

     若表中无匹配项，则除接受端口外广播转发

c.Mac地址表的老化时间默认是300秒（可以自行修改）

6.交换机端口

E 10Mb

F 100Mb

G 1000Mb

Te 10000Mb

F 0/1 ( 0:模块号 1：接口号 ）

端口的状态：up/down

down的3种可能：

• 人为down掉
• 速率不匹配
• 双工模式不匹配（双工duplex）（全双工、半双工、单工）

7.交换机五大工作模式及命令

五大工作模式：

1）用户模式

Switch>

可以查看交换机基本简单信息，不能做任何修改配置！！！

2)特权模式

Switch>enable

Switch#

可以查看交换机所有配置，不能修改配置

但是可以做测试、保存、初始化等操作

3）全局配置模式

Switch# configure terminal

Switch(config)#

默认不能查看交换机的配置，但是可以修改配置（对全局生效）

4）接口模式

Switch(config)#interface f0/1

Switch(config-if)#

默认不能查看交换机的配置，但是可以修改配置（对端口生效）

5）console口/线/控制台模式

Switch(config-if)#line console 0

Switch(config)#line console 0

可以修改配置（对console口生效）

命令：

1）配置主机名

configure terminal

hostname  设备名

2）设置用户密码

configure terminal

line console 0

password  密码

login

exit

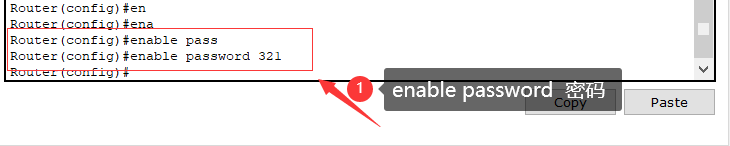

3）配置特权密码

configure terminal

enable  password  密码  （明文）

enable   secret  密码  （密文）

4）running-config

系统第一次开机，会自动在内存中生成一个干净的running-config

5）保存配置

copy running-config  startup-config  或  write

6)清空/擦除/初始化配置

erase startup-config

7）交换机开机动作

首先从硬盘中查找startup-config文件，若存在，则直接复制到内存中并改名为running-config，反之，创建新的running-config

所以要记得保存配置（关机后就凉凉）

8）查看running-config配置

enable

show running-config

9）查看startup-config配置

enable

show startup-config

10）查看Mac地址表

show mac-address-table

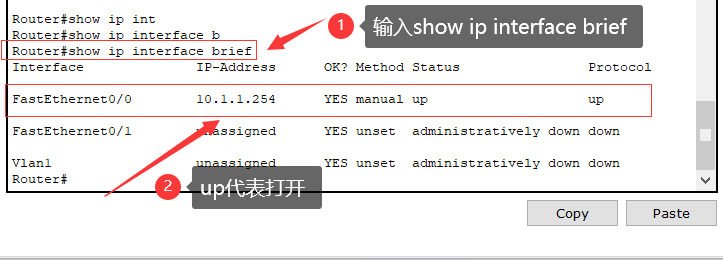

11）查看接口状态

enable

show ip interface brief

12）手工关闭接口

interface f0/1

shutdown

exit

13)手工开启接口

interface f0/1

no shutdown

exit

14)重启设备

enable

reload

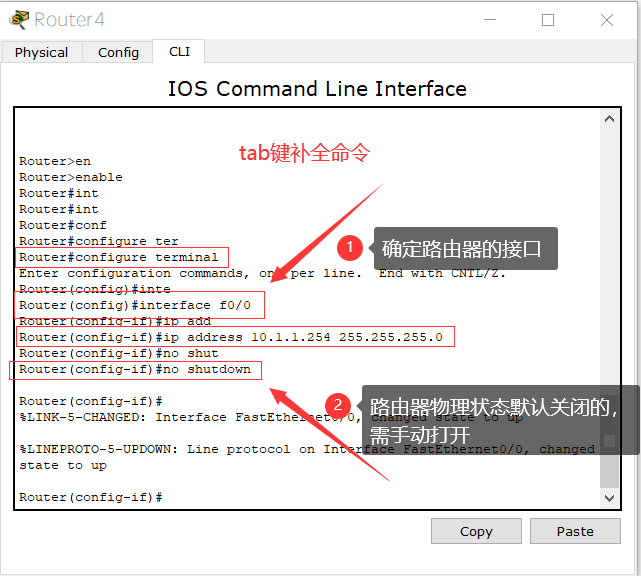

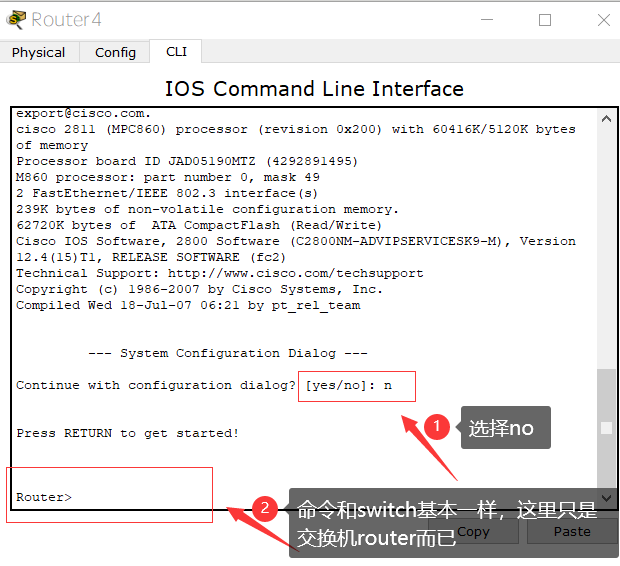

15）为三层端口配IP

enable

configure terminal

interface f0/1

ip address  10.1.1.254     255.255.255.0

no shutdown

exit

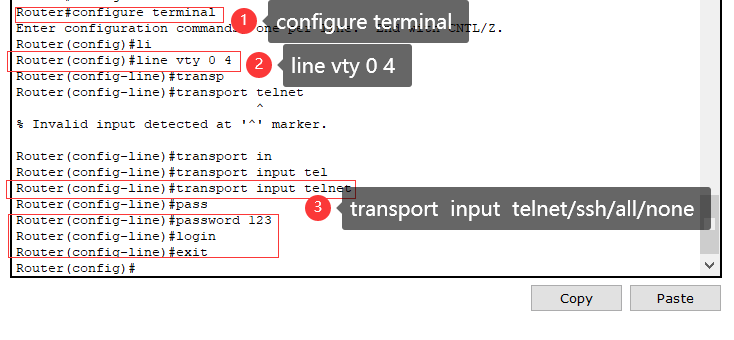

16)开启远程控制

configure terminal

line vty  0 4

• vty:Virtual type terminal.虚拟类型终端
• 0:console 0
• 4:允许远程终端登录的数量

transport   input  telnet/ssh/all/none

password  密码

login

exit

实验：

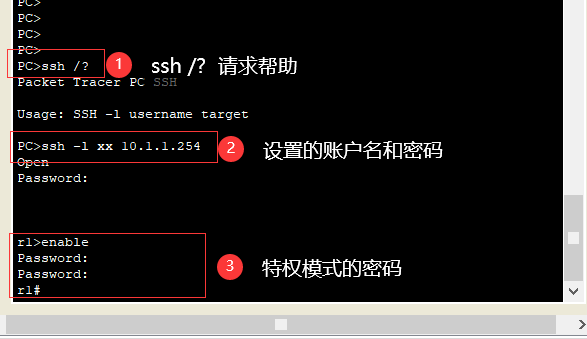

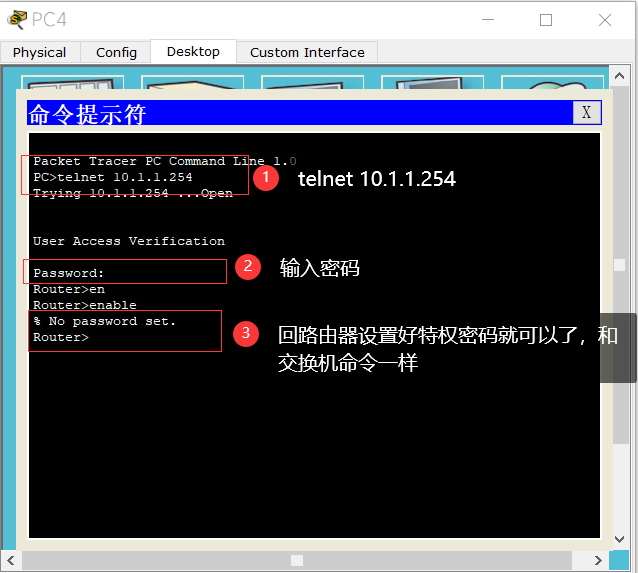

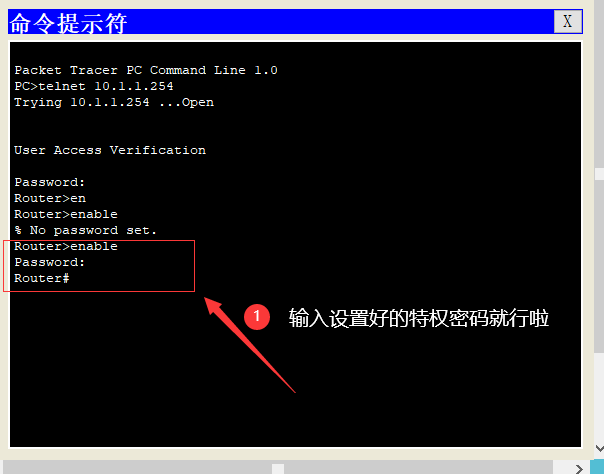

1.成功实现在pc上telnet或ssh远程连接到路由器上，其中只做login验证

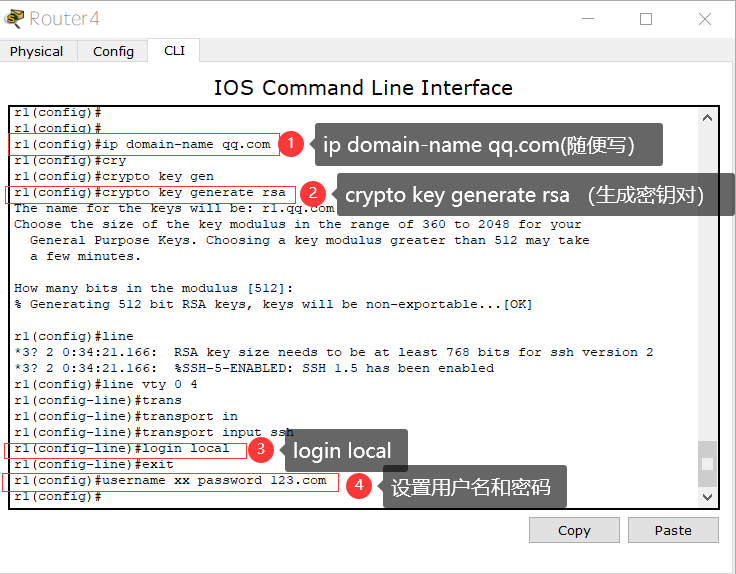

configure terminal

hostname  r1

ip domain-name  qq.com(随便写）

crypto   key   generate    rsa

line  vty  0 4

login  local

exit

username  xx  password  xxxx

实验：

2.成功实现在pc上telnet或ssh远程连接到路由器上，其中要求做login local验证

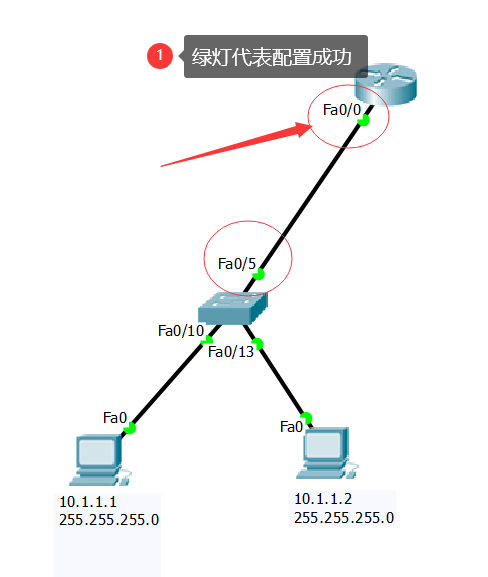

 实验：一台PC控制两台交换机和一台路由器



1.配IP，子网掩码，网关

2.给路由器配接口配IP，子网掩码

3.PC和路由器，PC和PC间能互相ping通

4.路由器设置login

5.给交换机配IP，子网掩码，网关

6.PC和交换机之间能ping通

7.交换机设置login

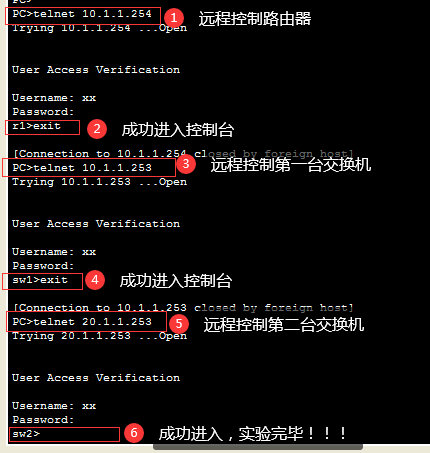

8.利用PC远程登录

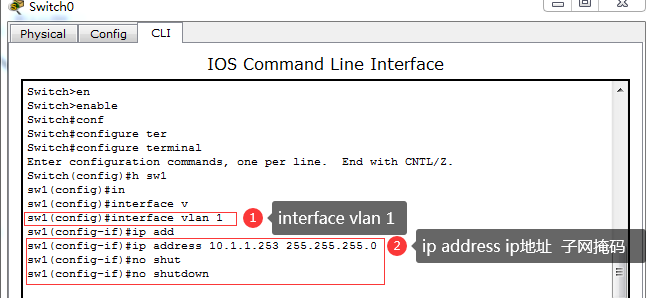

17）给交换机配IP

configure terminal

interface VLAN 1

ip address IP地址   子网掩码

no shutdown

exit





18)给交换机配网关

configure terminal

ip  default-gateway  网关地址





19）关闭自动解析功能

configure terminal

no ip domain-lookup
