k8s网络

https://kubernetes.io/docs/concepts/services-networking/service/

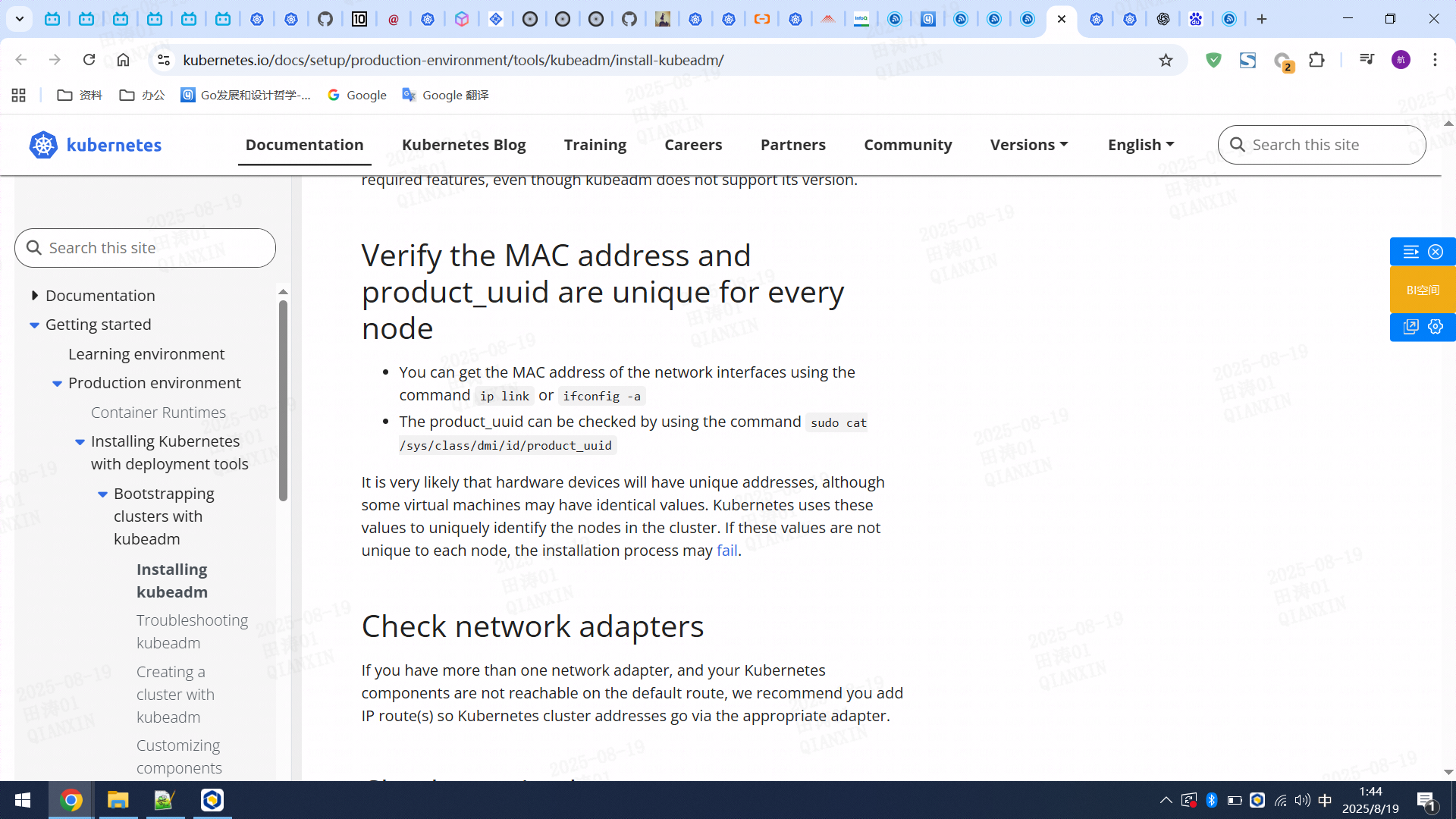

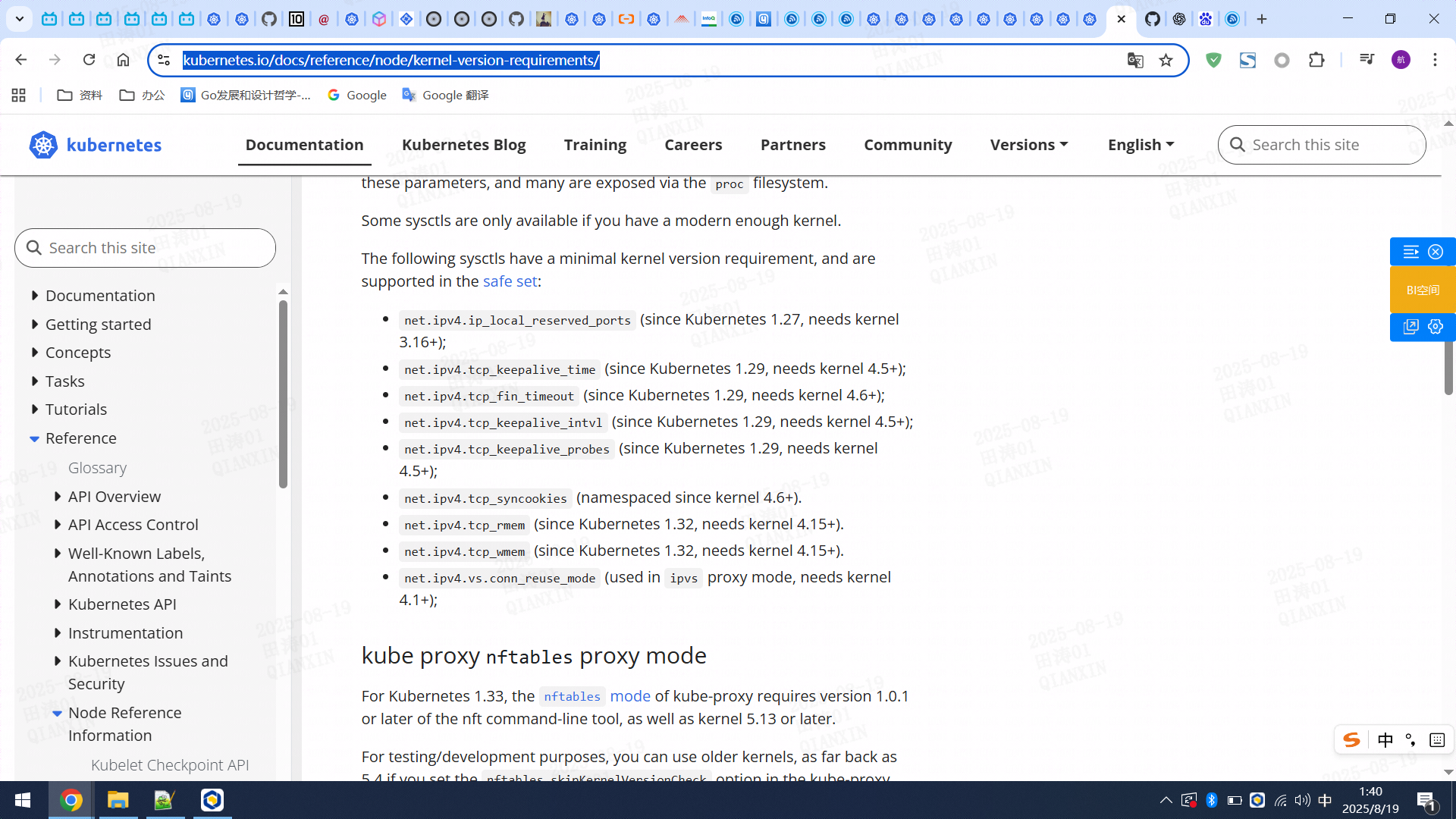

https://kubernetes.io/docs/reference/node/kernel-version-requirements/

https://kubernetes.io/blog/2018/07/09/ipvs-based-in-cluster-load-balancing-deep-dive/

calico：https://github.com/kubernetes-sigs/kubespray/issues/6289

https://kubernetes.io/docs/concepts/cluster-administration/networking/

https://kubernetes.io/docs/concepts/extend-kubernetes/compute-storage-net/network-plugins/

https://kubernetes.io/zh-cn/docs/reference/networking/virtual-ips/

https://kubernetes.io/blog/2025/02/28/nftables-kube-proxy/

https://kubernetes.io/docs/tasks/administer-cluster/ip-masq-agent/

明白了，你希望我保留之前整理的 非 Service NodePort / ClusterIP / LVS 的 Pod 流量、内核模块、sysctl、观测方法，然后在这个基础上补充 Service 的 NodePort / ClusterIP / LVS 流量拆解、跨节点/非跨节点说明、kube-proxy 模式差异、观测方法，形成一份 完整文档。

我可以帮你整理成这样一个结构化文档：

Kubernetes Pod & Service 网络完整文档

1️⃣ 非 Service 流量（Pod → Pod / Pod → veth → bridge → netfilter → iptables）

流量类型	跨节点	流量路径	内核模块	sysctl 参数	观测方法	官方文档
Pod → Pod (同节点)	否	Pod eth0 → veth → cni bridge → netfilter → iptables → Pod	bridge, br_netfilter, nf_conntrack, ip_tables	net.bridge.bridge-nf-call-iptables=1net.ipv4.ip_forward=1	`conntrack -L	grep `<br>`iptables -L -v -n`
Pod → Pod (跨节点, Flannel VXLAN/IPIP)	是	Pod eth0 → veth → cni → eth0 → overlay (vxlan/ipip) → 对端节点 cni → veth → Pod	vxlan, ipip, nf_conntrack	net.ipv4.ip_forward=1net.bridge.bridge-nf-call-iptables=1	`tcpdump -i flannel.1conntrack -L`	Flannel
Pod → Service → Pod	否	Pod → veth → cni bridge → netfilter → iptables DNAT → Pod	nf_conntrack, ip_tables, xt_conntrack	net.netfilter.nf_conntrack_max	`conntrack -L	grep `

2️⃣ Service 类型流量（NodePort / ClusterIP / LoadBalancer / ExternalTrafficPolicy / LVS/IPVS）

Service 类型	跨节点	kube-proxy 模式	流量路径	内核模块	sysctl 参数	观测方法	官方文档
ClusterIP	否	iptables / IPVS	Pod → veth → cni → bridge → netfilter → iptables DNAT → Pod	br_netfilter, ip_tables, nf_conntrack	net.bridge.bridge-nf-call-iptables=1	`conntrack -L	grep `
ClusterIP	是	iptables / IPVS	Pod → veth → cni overlay → eth0 → 网络 → 对端 overlay → cni → veth → Pod	vxlan/ipip, nf_conntrack	net.ipv4.ip_forward=1	`tcpdump -i flannel.1`	ClusterIP跨节点
NodePort	否	iptables / IPVS	外部客户端 → Node eth0 → kube-proxy → iptables DNAT → Pod veth → cni → Pod	ip_tables, nf_conntrack	net.netfilter.nf_conntrack_max	`conntrack -L	grep `
NodePort	是	iptables / IPVS	外部客户端 → 任意 Node eth0 → kube-proxy → iptables DNAT → overlay → Pod	vxlan/ipip, ip_tables, nf_conntrack	net.ipv4.ip_forward=1	`tcpdump -i flannel.1`	NodePort跨节点
LoadBalancer	跨节点	iptables / IPVS	外部客户端 → Cloud LB → NodePort → kube-proxy → iptables/IPVS → Pod	ip_vs, ip_tables, nf_conntrack	net.ipv4.vs.conntrack, net.netfilter.nf_conntrack_max	`ipvsadm -Lnconntrack -L`	LoadBalancer
ExternalTrafficPolicy=Local	跨节点	iptables / IPVS	外部客户端 → Node eth0 → kube-proxy → Pod（本节点 Pod）	ip_tables, nf_conntrack	net.netfilter.nf_conntrack_max	`conntrack -L	grep `
LVS / IPVS	跨节点	IPVS	kube-proxy IPVS → nf_conntrack → Pod veth → cni → Pod	ip_vs, nf_conntrack	net.ipv4.vs.conntrack	`ipvsadm -Lnconntrack -L`	IPVS

3️⃣ 内核模块和 sysctl 参数总结

功能	模块	sysctl	用途	观测方法
桥接流量经过 netfilter	br_netfilter	net.bridge.bridge-nf-call-iptables=1	Pod → Pod 通过 bridge 时经过 iptables	`cat /proc/sys/net/bridge/bridge-nf-call-iptables`
NAT / DNAT / SNAT	ip_tables, xt_conntrack	net.netfilter.nf_conntrack_max	kube-proxy 转发流量	`conntrack -L`
Overlay / VXLAN	vxlan, ipip	net.ipv4.ip_forward=1	跨节点封装转发	`tcpdump -i flannel.1`
IPVS	ip_vs, ip_vs_rr, ip_vs_wrr, ip_vs_sh	net.ipv4.vs.conntrack	kube-proxy IPVS 模式	`ipvsadm -Ln`

明白，我可以帮你把之前整理的表格、模块/sysctl信息、跨节点/非跨节点流量、kube-proxy 模式依赖和观测方法全部合并成一份完整、官方可验证的文档，并附上官方链接。以下是合并后的版本：

Kubernetes 网络与内核模块 / sysctl 完整文档（跨节点 & 非跨节点）

1️⃣ 网络路径分类

场景	流量路径	核心作用	注意点
同节点 Pod → Pod	Pod eth0 → veth → cni0 / kube-bridge → netfilter → veth → Pod	L2 转发、Pod 内部通信	不跨物理网卡
跨节点 Pod → Pod	Pod eth0 → veth → cni0 → overlay 接口（flannel.1 / vxlan.calico / tunl0）→ 宿主 eth0 → 物理网络 → 对端节点 → overlay → cni0 → veth → Pod	L3 封装、跨节点路由	需要开启 IP Forward、Overlay 封装
Service NodePort / ClusterIP / LVS	Pod → veth → cni0 → netfilter → ip_vs → nat/iptables → eth0 → 外部访问	LVS/IPVS 负载均衡、iptables NAT	LVS 可 bypass iptables，依赖 ip_vs 模块

官方参考：

2️⃣ 内核模块 & sysctl 参数

功能	内核模块	关键 sysctl	官方文档
Linux Bridge L2 转发	bridge, br_netfilter	`/proc/sys/net/bridge/bridge-nf-call-iptablesbridge-nf-call-ip6tablesbridge-nf-call-arptables`	bridge-nf-call-iptables
CNI Overlay 封装	vxlan, ipip, tunl0（Calico/Flannel）	`/proc/sys/net/ipv4/ip_forward/proc/sys/net/ipv6/conf/all/forwarding`	VXLAN Linux Kernel Doc
iptables / Netfilter	nf_conntrack, ip_tables, ip6_tables, ebtables	`/proc/sys/net/netfilter/nf_conntrack_maxnf_conntrack_tcp_timeout_established`	conntrack-HOWTO
LVS / IPVS	ip_vs, ip_vs_rr, ip_vs_wrr, ip_vs_sh	`/proc/sys/net/ipv4/vs/conntrack_tcp_timeout_*`	IPVS Linux Kernel Doc
Kubernetes CNI 配置影响	-	`net.bridge.bridge-nf-call-iptables=1`	Kubernetes Networking

注意：不同场景关注的模块和 sysctl 不同。例如 LVS 流量可能绕过 netfilter，跨节点 Overlay 流量必须开启 IP Forward。

3️⃣ kube-proxy 模式与依赖

kube-proxy 模式	模块依赖	iptables / nftables	conntrack	说明
iptables	nf_conntrack, ip_tables	必须	必须	NAT 转发 ClusterIP / NodePort / LB
IPVS	ip_vs, nf_conntrack	可选	必须	IPVS 负载均衡会话跟踪
LVS DR/NAT/TUN	ip_vs, nf_conntrack（可选）	可选，仅 NAT/TUN	可选	DR 模式可绕过 netfilter，NAT/TUN 依赖 conntrack

4️⃣ 流量表（跨节点 & 非跨节点）

流量类型	跨节点/非跨节点	CNI / Overlay	核心模块	sysctl 关键参数	conntrack 依赖	iptables/nftables 依赖	说明	官方文档
Pod → Pod	非跨节点	cni0 / veth / bridge	`bridge`	`net.bridge.bridge-nf-call-iptables=1`	可选，仅当 netfilter 介入	iptables/nftables：可选	同节点 Pod 流量经过 veth → bridge，可选择是否经过 netfilter	Kubernetes Networking
Pod → Pod	跨节点	flannel.1 / vxlan.calico / tunl0	`vxlan` / `ipip` / `tunl`	`net.ipv4.ip_forward=1`	可选	iptables/nftables：通常不处理	Overlay 封装负责跨节点，iptables 仅用于路由/NetworkPolicy	Kubernetes CNI Plugins
Service → Pod（ClusterIP / NodePort / LB）	任意	任意	`nf_conntrack`, `ip_tables`, `br_netfilter`	`net.bridge.bridge-nf-call-iptables=1`	必须	iptables 必须	kube-proxy 通过 iptables NAT 转发 ClusterIP / NodePort / LB	Kubernetes Services
Service → Pod	任意	任意	`ip_vs`, `ip_vs_rr/wrr/sh`, `nf_conntrack`	`net.ipv4.vs.conntrack=1`	必须	iptables 可选	IPVS 转发依赖 conntrack，会话跟踪，iptables 可不处理	Kubernetes Services
NetworkPolicy	任意	任意	`nf_conntrack`, `ip_tables` / `nftables`	`net.bridge.bridge-nf-call-iptables=1`	必须	iptables/nftables 必须	网络策略必须通过 netfilter 过滤 Pod 流量	Kubernetes NetworkPolicy

5️⃣ 观测方法（官方可验证）

流量/模块	观测方法
Pod veth	`tcpdump -i vethXXX host <PodIP>`，确认流量进出 Pod
桥接流量	`tcpdump -i cni0 host <PodIP>`，检查是否经过 bridge → netfilter；开启 `bridge-nf-call-iptables` 查看 iptables hit
Overlay 封装	`tcpdump -i flannel.1 host <PodIP>`，或 `ip -d link show flannel.1` 查看 VXLAN/IPIP 封装
iptables / nftables	`iptables -L -v -n`, `nft list ruleset`，看链规则命中计数
conntrack	`conntrack -L`, `conntrack -E` 查看会话表和事件
IPVS/LVS 会话	`cat /proc/net/ip_vs`, `ipvsadm -L -n`
物理网卡抓包验证	`tcpdump -i eth0 host <PodIP>`，对比抓包顺序确认流量路径

官方文档参考：

✅ 结论：

非跨节点 Pod → Pod 流量可选择经过 iptables；跨节点流量主要依赖 Overlay 封装。
kube-proxy 模式决定 LVS/IPVS/iptable 使用和 conntrack 依赖。
NetworkPolicy 强制依赖 netfilter，无论跨节点或非跨节点。
通过 tcpdump、iptables hit counter、conntrack、IPVS stats 可以全链路观测流量。

明白，我给你整理一份完整、官方可验证、覆盖跨节点/非跨节点、LVS/iptables/Overlay/Flannel/CNI、模块/sysctl/观测方法的文档，并补充 Kubernetes 官方链接，确保可查可验证。

Kubernetes 网络路径与 Netfilter / iptables / LVS 完整文档

1️⃣ 网络路径分类

场景	流量路径	核心作用	注意点
同节点 Pod → Pod	Pod eth0 → veth → cni0 / kube-bridge → netfilter → veth → Pod	L2 转发、Pod 内部通信	不跨物理网卡
跨节点 Pod → Pod	Pod eth0 → veth → cni0 → overlay 接口（flannel.1 / vxlan.calico / tunl0）→ 宿主 eth0 → 物理网络 → 对端节点 → overlay → cni0 → veth → Pod	L3 封装、跨节点路由	需要开启 IP Forward、Overlay 封装
Service NodePort / ClusterIP / LVS	Pod → veth → cni0 → netfilter → ip_vs → nat/iptables → eth0 → 外部访问	LVS/IPVS 负载均衡、iptables NAT	LVS 可 bypass iptables，依赖 ip_vs 模块

Kubernetes 官方参考：

2️⃣ 内核模块 & sysctl 参数

功能	内核模块	关键 sysctl	官方文档
Linux Bridge L2 转发	bridge, br_netfilter	`/proc/sys/net/bridge/bridge-nf-call-iptablesbridge-nf-call-ip6tablesbridge-nf-call-arptables`	bridge-nf-call-iptables
CNI Overlay 封装	vxlan, ipip, tunl0（Calico/Flannel）	`/proc/sys/net/ipv4/ip_forward/proc/sys/net/ipv6/conf/all/forwarding`	VXLAN Linux Kernel Doc
iptables / Netfilter	nf_conntrack, ip_tables, ip6_tables, ebtables	`/proc/sys/net/netfilter/nf_conntrack_maxnf_conntrack_tcp_timeout_established`	conntrack-HOWTO
LVS / IPVS	ip_vs, ip_vs_rr, ip_vs_wrr, ip_vs_sh	`/proc/sys/net/ipv4/vs/conntrack_tcp_timeout_*`	IPVS Linux Kernel Doc
Kubernetes CNI 配置影响	-	`net.bridge.bridge-nf-call-iptables=1`	Kubernetes Networking

注意：不同场景关注的模块和 sysctl 不同。例如 LVS 流量可能绕过 netfilter，跨节点 Overlay 流量必须开启 IP Forward。

3️⃣ 观测方法（官方可验证）

A. 网桥流量是否经过 iptables / netfilter

使用 iptables hit counter（官方方法）

# 插入规则
iptables -I FORWARD -s <PodA_IP> -d <PodB_IP> -j ACCEPT

# 发送流量
ping <PodB_IP>

# 查看命中
iptables -L FORWARD -v -n

官方文档：iptables-HOWTO

使用 conntrack 检查状态跟踪

conntrack -L | grep <PodA_IP>

官方文档：conntrack-HOWTO

使用 NFLOG + tcpdump 验证

iptables -I FORWARD -s <PodA_IP> -d <PodB_IP> -j NFLOG --nflog-group 1
nflogd -d -g 1
tcpdump -i nflog:1

官方文档：libnetfilter_log

B. Overlay / Flannel / VXLAN 流量观察

# 抓包 Overlay 接口
tcpdump -i flannel.1 host <PodA_IP>
tcpdump -i vxlan.calico host <PodA_IP>
tcpdump -i tunl0 host <PodA_IP>

# 查看 VXLAN 信息
bridge fdb show
ip -d link show flannel.1

官方文档：VXLAN Linux Kernel Doc

C. LVS / IPVS 流量观察

查看 LVS 会话表：

cat /proc/net/ip_vs
cat /proc/net/ip_vs_stats

使用 iptables hit counter 验证 NAT：

iptables -t nat -L -v -n

官方文档：IPVS Linux Kernel Doc

注意：LVS 直通模式可能绕过 iptables，需要使用 IPVS stats 或 conntrack 验证。

D. 物理网卡和 Pod veth 抓包验证

# 宿主节点 veth
tcpdump -i veth<hash> host <PodA_IP>

# 网桥接口
tcpdump -i cni0 host <PodA_IP>

# Overlay 接口
tcpdump -i flannel.1 host <PodA_IP>

# 宿主物理网卡
tcpdump -i eth0 host <PodA_IP>

对比抓包顺序，可确认流量路径
官方文档：tcpdump

E. Kubernetes 官方网络调试工具

我可以基于这个文档再画一个 完整示意图，展示：

Pod eth0 → veth → cni0 → flannel.1 → eth0 → LVS / 目标 Pod
标出每个环节可观测的方法（iptables hit counter / conntrack / NFLOG / tcpdump）
标出关键模块和 sysctl 影响点
