lvs!!!

realserver执行脚本范例，存在路径/etc/init.d/realserver

http://lavafree.iteye.com/blog/1125906

LVS连接的持久时间

博客分类：

系统服务

LVS的持续时间有2个

1.把同一个cip发来请求到同一台RS的持久超时时间。

2.一个链接创建后空闲时的超时时间，这个超时时间分为3种。

1）tcp的空闲超时时间。

2）lvs收到客户端tcp fin的超时时间

3）udp的超时时间

客户端连接到vip的时候，Director会记录在它的跟踪记录表里面。

如果原来已经有该cip，那么状态为state为none的记录（来源的端口为0）的有效期（上面的第一次持久时间）被更新，更新为persistent的时间，如果没有，就重新创建一条。在存在该cip存在有有效的连接，持续时间有效期会被轮询。该记录存在的时候，来自同一cip的地址都会被发送到同一rs。

一个连接的连接超时时间在连接跟踪表里面是一个状态为非none的记录，每一个链接一条记录，用ip和端口来表明记录。当同一链接重新传送数据的时候，超时时间回更新为最大。同一个客户端，新建链接的时候，会新建一条记录，原链接时间不变。但状态为none的时间会变为最大。

第一种超时时间用 ipvsadm -p 时间来设置，如

#ipvsadm -A -t 192.168.20.154:80 -s rr -p 3600

设置超时时间为3600秒

查看用ipvsadm -L -n

#ipvsadm
IP Virtual Server version x.x.x (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port        Forward   Weight   ActiveConn    InActConn
FWM  99 rr persistent 3600

第二总超时时间用ipvsadm --set tcp tcpfin udp设置，比如

#ipvsadm --set 120 20 100

表示tcp空闲等待时间为120 秒

客户端关闭链接等待时间为20秒

udp空闲等待为100秒

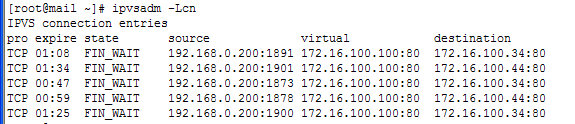

可以通过ipvsadm -Lcn来查看

pro expire state source virtual destination

TCP 00:27 NONE 192.168.8.107:0 192.168.20.154:80 192.168.20.194:80

TCP 00:07 ESTABLISHED 192.168.8.107:53432 192.168.20.154:80 192.168.20.194:80

http://bbs.linuxtone.org/thread-15615-1-1.html

南极雨发表于 2011-6-29 14:14
回复 zkdxx 的帖子

lo 设备是给自己内部的进程通信用的，根本连接不到外部，怎么完成接受VIP的包的阿？

LVS中文官网上有全部的资料

real server的物理网卡一定可以收到调度器转发过来的数据帧，原因相信你可以理解
收到之后怎么办，处理还是丢弃？
real server发现报文的目标地址是VIP，然后发现在本地的网络设备lo上也绑着这个VIP，于是认为这活是他该干的没错，进入下一步.....

http://zh.linuxvirtualserver.org/node/28
VS/DR的工作流程如图3.7所示：它的连接调度和管理与VS/NAT和VS/TUN中的一样，它的报文转发方法又有不同，将报文直接路由给目标服务器。在VS/DR中，调度器根据各个服务器的负载情况，动态地选择一台服务器，不修改也不封装IP报文，而是将数据帧的MAC地址改为选出服务器的MAC地址，再将修改后的数据帧在与服务器组的局域网上发送。因为数据帧的MAC地址是选出的服务器，所以服务器肯定可以收到这个数据帧，从中可以获得该IP报文。当服务器发现报文的目标地址VIP是在本地的网络设备上，服务器处理这个报文，然后根据路由表将响应报文直接返回给客户。

这个文章也写得很好
http://os.51cto.com/art/201105/264303.htm

收到VIP转发数据帧的，不是lo，而是real server的物理网卡。
物理网卡收到数据帧之后，拆开看到目的地址是VIP
查找路由表，自己的lo上绑着VIP，说明这个包是自己需要处理的，就把这个活接了，产生响应报文
real server返回给客户端的数据帧，源mac是real server物理网卡的mac，里面的源IP地址是VIP
客户端收到数据帧之后，看到目的mac和目的IP都是自己，就会接收。并不会去检查源mac

==========================================================

http://www.cnblogs.com/mchina/archive/2012/05/23/2514728.html

一、简介

LVS是Linux Virtual Server的简写，意即Linux虚拟服务器，是一个虚拟的服务器集群系统。本项目在1998年5月由章文嵩博士成立，是中国国内最早出现的自由软件项目之一。

目前有三种IP负载均衡技术（VS/NAT、VS/TUN和VS/DR）；十种调度算法（rr|wrr|lc|wlc|lblc|lblcr|dh|sh|sed|nq）。

Keepalived在这里主要用作RealServer的健康状态检查以及LoadBalance主机和BackUP主机之间failover的实现。

LVS+Keepalived能实现的功能：利用LVS控制器主备模式避免单点故障以及自动删除故障WEB服务器结点并当它恢复后再自动添加到群集中。

拓扑图：

二、系统环境

系统平台：RHEL 5.4

LVS版本：ipvsadm-1.24

keepalived版本：keepalived-1.1.15

三、安装

1、在两台LVS Server上安装lvs、keepalived软件（LVS_MASTER & LVS_BACKUP）
lvs install -------------

[root@LVS-MASTER ~]# wget http://www.linuxvirtualserver.org/software/kernel-2.6/ipvsadm-1.24.tar.gz

[root@LVS-MASTER ~]# ln -s /usr/src/kernels/2.6.18-194.el5-i686//usr/src/linux/

[root@LVS-MASTER ~]# tar zxvf ipvsadm-1.24.tar.gz

[root@LVS-MASTER ~]# cd ipvsadm-1.24

[root@LVS-MASTER ipvsadm-1.24]# make && make install

Keepalived install -------------

[root@LVS-MASTER ~]# wget http://www.keepalived.org/software/keepalived-1.1.15.tar.gz

[root@LVS-MASTER ~]# tar zxvf keepalived-1.1.15.tar.gz

[root@LVS-MASTER ~]# cd keepalived-1.1.15

[root@LVS-MASTER keepalived-1.1.15]# ./configure && make && make install

######### 将keepalived做成启动服务，方便管理##########

[root@LVS-MASTER ~]# cp /usr/local/etc/rc.d/init.d/keepalived /etc/init.d/

[root@LVS-MASTER ~]# cp /usr/local/etc/sysconfig/keepalived /etc/sysconfig/

[root@LVS-MASTER ~]# mkdir /etc/keepalived/

[root@LVS-MASTER ~]# cp /usr/local/etc/keepalived/keepalived.conf /etc/keepalived/

[root@LVS-MASTER ~]# cp /usr/local/sbin/keepalived /usr/sbin/

[root@LVS-MASTER ~]# service keepalived start | stop

2、keepalived的配置

################### MASTER ###################

 ! Configuration File for keepalived

global_defs {
   notification_email {
     root@linux.tang.chao               #设置报警邮件地址，可以设置多个，每行一个。
     mchina_tang@qq.com                 #需开启本机的sendmail服务
   }
   notification_email_from keepalived@localhost         #设置邮件的发送地址
   smtp_server 127.0.0.1                                #设置smtp server地址
   smtp_connect_timeout 30                              #设置连接smtp server的超时时间
   router_id LVS_DEVEL                                  #表示运行keepalived服务器的一个标识。发邮件时显示在邮件主题的信息
}

vrrp_instance VI_1 {
    state MASTER              #指定keepalived的角色，MASTER表示此主机是主服务器，BACKUP表示此主机是备用服务器
    interface eth0            #指定HA监测网络的接口
    virtual_router_id 51      #虚拟路由标识，这个标识是一个数字，同一个vrrp实例使用唯一的标识。即同一vrrp_instance下，MASTER和BACKUP必须是一致的
    priority 100              #定义优先级，数字越大，优先级越高，在同一个vrrp_instance下，MASTER的优先级必须大于BACKUP的优先级
    advert_int 1              #设定MASTER与BACKUP负载均衡器之间同步检查的时间间隔，单位是秒
    authentication {          #设置验证类型和密码
        auth_type PASS        #设置验证类型，主要有PASS和AH两种
        auth_pass 1111        #设置验证密码，在同一个vrrp_instance下，MASTER与BACKUP必须使用相同的密码才能正常通信
    }
    virtual_ipaddress {       #设置虚拟IP地址，可以设置多个虚拟IP地址，每行一个
        10.0.0.148
    }
}

virtual_server 10.0.0.148 80 {      #设置虚拟服务器，需要指定虚拟IP地址和服务端口，IP与端口之间用空格隔开
    delay_loop 6                    #设置运行情况检查时间，单位是秒
    lb_algo rr                      #设置负载调度算法，这里设置为rr，即轮询算法
    lb_kind DR                      #设置LVS实现负载均衡的机制，有NAT、TUN、DR三个模式可选
    persistence_timeout 50          #会话保持时间，单位是秒。这个选项对动态网页是非常有用的，为集群系统中的session共享提供了一个很好的解决方案。
                                    #有了这个会话保持功能，用户的请求会被一直分发到某个服务节点，直到超过这个会话的保持时间。
                                    #需要注意的是，这个会话保持时间是最大无响应超时时间，也就是说，用户在操作动态页面时，如果50秒内没有执行任何操作，
                                    #那么接下来的操作会被分发到另外的节点，但是如果用户一直在操作动态页面，则不受50秒的时间限制
    protocol TCP                    #指定转发协议类型，有TCP和UDP两种

    real_server 10.0.0.137 80 {     #配置服务节点1，需要指定real server的真实IP地址和端口，IP与端口之间用空格隔开
        weight 3                    #配置服务节点的权值，权值大小用数字表示，数字越大，权值越高，设置权值大小可以为不同性能的服务器
                                    #分配不同的负载，可以为性能高的服务器设置较高的权值，而为性能较低的服务器设置相对较低的权值，这样才能合理地利用和分配系统资源
        TCP_CHECK {                 #realserver的状态检测设置部分，单位是秒
            connect_timeout 10      #表示3秒无响应超时
            nb_get_retry 3          #表示重试次数
            delay_before_retry 3    #表示重试间隔
            connect_port 80
        }
    }
    real_server 10.0.0.139 80 {
        weight 3
        TCP_CHECK {
            connect_timeout 10
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }
}

#################### BACKUP ###################

! Configuration File for keepalived

global_defs {
   notification_email {
     root@linux.tang.chao
     mchina_tang@qq.com
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id LVS_DEVEL
}

vrrp_instance VI_1 {
    state BACKUP
    interface eth0
    virtual_router_id 51
    priority 99
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        10.0.0.148
    }
}

virtual_server 10.0.0.148 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    persistence_timeout 50
    protocol TCP

    real_server 10.0.0.137 80 {
        weight 3
        TCP_CHECK {
            connect_timeout 10
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }
    real_server 10.0.0.139 80 {
        weight 3
        TCP_CHECK {
            connect_timeout 10
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }
}

3、在两台Web Server上执行realserver.sh脚本，为lo:0绑定VIP地址10.0.0.148、抑制ARP广播。

[root@web1 ~]# cat realserver.sh

#!/bin/bash
#description: Config realserver

VIP=10.0.0.148

/etc/rc.d/init.d/functions

case "$1" in
start)
       /sbin/ifconfig lo:0 $VIP netmask 255.255.255.255 broadcast $VIP
       /sbin/route add -host $VIP dev lo:0
       echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
       echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
       echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
       echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
       sysctl -p >/dev/null 2>&1
       echo "RealServer Start OK"
       ;;
stop)
       /sbin/ifconfig lo:0 down
       /sbin/route del $VIP >/dev/null 2>&1
       echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
       echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
       echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
       echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
       echo "RealServer Stoped"
       ;;
*)
       echo "Usage: $0 {start|stop}"
       exit 1
esac

exit 0

[root@web1 ~]# sh realserver.sh start

4、分别在LVS-MASTER、LVS-BACKUP上执行service keepalived start启动keepalived就可实现负载均衡及高可用集群了；

[root@LVS-MASTER keepalived]# service keepalived start

[root@LVS-MASTER keepalived]# ipvsadm -L
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP 10.0.0.148:http rr persistent 50
-> 10.0.0.139:http              Route   3      0          0
-> 10.0.0.137:http              Route   3      0          0
[root@LVS-MASTER keepalived]#

查看日志/var/log/messages

[root@LVS-MASTER keepalived]# tail -n 30/var/log/messages
Apr 19 03:59:58 LVS-MASTER avahi-daemon[2845]: Withdrawing address record for10.0.0.148 on eth0.
Apr 19 04:00:19 LVS-MASTER Keepalived: Starting Keepalived v1.2.1 (04/17,2012)
Apr 19 04:00:19 LVS-MASTER Keepalived: Starting Healthcheck child process,pid=5960
Apr 19 04:00:19 LVS-MASTER Keepalived_healthcheckers: Netlink reflector reportsIP 10.0.0.136 added
Apr 19 04:00:19 LVS-MASTER Keepalived_healthcheckers: Netlink reflector reportsIP 10.0.0.159 added
Apr 19 04:00:19 LVS-MASTER Keepalived_healthcheckers: Registering Kernelnetlink reflector
Apr 19 04:00:19 LVS-MASTER Keepalived_healthcheckers: Registering Kernelnetlink command channel
Apr 19 04:00:19 LVS-MASTER Keepalived_healthcheckers: Opening file '/etc/keepalived/keepalived.conf'.
Apr 19 04:00:19 LVS-MASTER Keepalived_healthcheckers: Configuration is using :12257 Bytes
Apr 19 04:00:19 LVS-MASTER Keepalived_healthcheckers: Using LinkWatch kernelnetlink reflector...
Apr 19 04:00:19 LVS-MASTER Keepalived_healthcheckers: Activating healtcheckerfor service [10.0.0.137:80]
Apr 19 04:00:19 LVS-MASTER Keepalived_healthcheckers: Activating healtcheckerfor service [10.0.0.139:80]
Apr 19 04:00:19 LVS-MASTER Keepalived_vrrp: Netlink reflector reports IP10.0.0.136 added
Apr 19 04:00:19 LVS-MASTER Keepalived_vrrp: Netlink reflector reports IP10.0.0.159 added
Apr 19 04:00:19 LVS-MASTER Keepalived_vrrp: Registering Kernel netlinkreflector
Apr 19 04:00:19 LVS-MASTER Keepalived_vrrp: Registering Kernel netlink commandchannel
Apr 19 04:00:19 LVS-MASTER Keepalived_vrrp: Registering gratutious ARP sharedchannel
Apr 19 04:00:19 LVS-MASTER Keepalived_vrrp: Opening file'/etc/keepalived/keepalived.conf'.
Apr 19 04:00:19 LVS-MASTER Keepalived_vrrp: Configuration is using : 36698Bytes
Apr 19 04:00:19 LVS-MASTER Keepalived_vrrp: Using LinkWatch kernel netlinkreflector...
Apr 19 04:00:19 LVS-MASTER Keepalived_vrrp: VRRP sockpool: [ifindex(2),proto(112), fd(11,12)]
Apr 19 04:00:19 LVS-MASTER Keepalived: Starting VRRP child process, pid=5961
Apr 19 04:00:20 LVS-MASTER Keepalived_vrrp: VRRP_Instance(VI_1) Transition toMASTER STATE
Apr 19 04:00:21 LVS-MASTER Keepalived_vrrp: VRRP_Instance(VI_1) Entering MASTERSTATE
Apr 19 04:00:21 LVS-MASTER Keepalived_vrrp: VRRP_Instance(VI_1) settingprotocol VIPs.
Apr 19 04:00:21 LVS-MASTER Keepalived_vrrp: VRRP_Instance(VI_1) Sendinggratuitous ARPs on eth0 for 10.0.0.148
Apr 19 04:00:21 LVS-MASTER Keepalived_healthcheckers: Netlink reflector reportsIP 10.0.0.136 added
Apr 19 04:00:21 LVS-MASTER avahi-daemon[2845]: Registering new address recordfor 10.0.0.148 on eth0.
Apr 19 04:00:21 LVS-MASTER Keepalived_vrrp: Netlink reflector reports IP10.0.0.136 added
Apr 19 04:00:26 LVS-MASTER Keepalived_vrrp: VRRP_Instance(VI_1) Sendinggratuitous ARPs on eth0 for 10.0.0.148
[root@LVS-MASTER keepalived]#

四、测试

接下来做高可用性测试&故障切换测试......

####高可用性测试####

模拟故障，将LVS-MASTER上的keepalived服务停掉，然后观察LVS-BACKUP上的日志，信息如下

[root@LVS-BACKUP keepalived]# tail -f /var/log/messages
Apr 19 03:33:04 LVS-BACKUP Keepalived_vrrp: VRRP_Instance(VI_1)Transition to MASTER STATE
Apr 19 03:33:05 LVS-BACKUP Keepalived_vrrp: VRRP_Instance(VI_1) Entering MASTERSTATE
Apr 19 03:33:05 LVS-BACKUP Keepalived_vrrp: VRRP_Instance(VI_1) settingprotocol VIPs.
Apr 19 03:33:05 LVS-BACKUP Keepalived_vrrp: VRRP_Instance(VI_1) Sendinggratuitous ARPs on eth0 for 10.0.0.148
Apr 19 03:33:05 LVS-BACKUP Keepalived_vrrp: Netlink reflector reports IP10.0.0.157 added
Apr 19 03:33:05 LVS-BACKUP Keepalived_healthcheckers: Netlink reflector reportsIP 10.0.0.157 added
Apr 19 03:33:05 LVS-BACKUP avahi-daemon[2825]: Registering new address recordfor 10.0.0.148 on eth0.
Apr 19 03:33:10 LVS-BACKUP Keepalived_vrrp: VRRP_Instance(VI_1) Sendinggratuitous ARPs on eth0 for 10.0.0.148

从日志中可知，主机出现故障后，备机立刻检测到，此时备机变为MASTER角色，并且接管了主机的虚拟IP资源，最后将虚拟IP绑定在etho设备上。

将LVS-MASTER 上的keepalived服务开启后，LVS-BACKUP的日志状态。

Apr 19 03:34:02 LVS-BACKUP Keepalived_vrrp: VRRP_Instance(VI_1) Received higher prio advert
Apr 19 03:34:02 LVS-BACKUP Keepalived_vrrp: VRRP_Instance(VI_1)Entering BACKUP STATE
Apr 19 03:34:02 LVS-BACKUP Keepalived_vrrp: VRRP_Instance(VI_1) removing protocol VIPs.
Apr 19 03:34:02 LVS-BACKUP Keepalived_vrrp: Netlink reflector reports IP 10.0.0.157 removed
Apr 19 03:34:02 LVS-BACKUP Keepalived_healthcheckers: Netlink reflector reports IP 10.0.0.157 removed
Apr 19 03:34:02 LVS-BACKUP avahi-daemon[2825]: Withdrawing address record for 10.0.0.148 on eth0.

从日志可知，备机在检测到主机重新恢复正常后，释放了虚拟IP资源重新成为BACKUP角色

####故障切换测试####

故障切换是测试当某个节点出现故障后，Keepalived监制模块是否能及时发现然后屏蔽故障节点，同时将服务器转移到正常节点来执行。

将web2节点服务停掉，假设这个节点出现故障，然后主、备机日志信息如下

Apr 19 03:35:04 LVS-MASTER Keepalived_healthcheckers:TCP connection to [10.0.0.139:80] failed!!!
Apr 19 03:35:04 LVS-MASTER Keepalived_healthcheckers:Removing service [10.0.0.139:80] from VS [10.0.0.148:80]
Apr 19 03:35:04 LVS-MASTER Keepalived_healthcheckers: Remote SMTP server [127.0.0.1:25] connected.

[root@LVS-MASTER keepalived]# ipvsadm -L
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 10.0.0.148:http rr persistent 50
-> 10.0.0.137:http Route 3 0 0
[root@LVS-MASTER keepalived]#

从以上可以看出，Keepalived监控模块检测到10.0.0.139这台主机出现故障后，将些web2从集群系统中剔除掉了。此时访问http://10.0.0.148只能看到web1了)

keepalived

重新启动web2节点的服务，日志信息如下：

Apr 19 03:38:22 LVS-MASTER Keepalived_healthcheckers:TCP connection to [10.0.0.139:80] success.
Apr 19 03:38:22 LVS-MASTER Keepalived_healthcheckers:Adding service [10.0.0.139:80] to VS [10.0.0.148:80]
Apr 19 03:38:22 LVS-MASTER Keepalived_healthcheckers: Remote SMTP server [127.0.0.1:25] connected.

[root@LVS-MASTERkeepalived]# ipvsadm -L
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP 10.0.0.148:http rr persistent 50
-> 10.0.0.139:http              Route   3      0          0
-> 10.0.0.137:http              Route   3      0          0
[root@LVS-MASTER keepalived]#

Keepalived监控模块检测到10.0.0.139这台主机恢复正常后，又将此节点加入集群系统中，再次访问就可以访问到web2页面了）

lvs

CentOS 6.3下部署LVS(NAT)+keepalived实现高性能高可用负载均衡

http://www.cnblogs.com/mchina/archive/2012/08/27/2644391.html

----------------------------------------

http://www.jb51.net/article/30470.htm

一，简介

LVS(Linux Virtual Server) 是Unix-like系统中的一个虚拟服务器，是国内贡献给开源组织的一个最优秀的项目之一。LVS在Unix-like系统中

是作为一个前端(Director)存在的,又称为调度器，它本身不提供任何的服务，只是将通过互联网进来的请求接受后再转发给后台运行的真正的

服务器(RealServer)进行处理，然后响应给客户端。

LVS有两个重要的组件：一个是IPVS，一个是IPVSADM。ipvs是LVS的核心组件，它本身只是一个框架，类似于iptables，工作于内核空间中。

ipvsadm 是用来定义LVS的转发规则的，工作于用户空间中。

LVS有三种转发类型：

1.LVS-NAT模型，称为网络地址转换，实现起来比较简单。

2.LVS-DR模型，称为直接路由模型，应用比较广泛。

3.LVS-TUN模型，称为隧道模型。

二、LVS的三种模型的工作属性：

1.LVS-NAT模型的工作属性或特：

(1).所有的RealServer集群节点和前端调度器Director都要在同一个子网中

(2).通常情况下RealServer的IP地址(以下简成RIP)为私有地址，便于RealServer集群节点之间进行通信

(3).通常情况下前端的Director有两个IP地址，一个为VIP，是虚拟的IP地址，客户端向此IP地址发起请求。

一个是DIP，是真正的Director的IP地址，RIP的网关要指向Director的DIP。

(4).这种模型可以实现端口映射

(5).RealServer的操作系统可以是任意操作系统

(6).前端的Director既要处理客户端发起的请求，又要处理后台RealServer的响应信息，将RealServer响应的信息再转发给客户端

(7).前端Director很容易成为整个集群系统性能的瓶颈。

2.LVS-DR模型的工作属性或特征：此种模型通过MAC地址转发工作，如何转发后面将会介绍。

(1).所有的RealServer集群节点和前端调度器Director都要在同一个物理网络中

(2).RIP可以使用公网的IP

(3).RIP的网关不能指向DIP

(4).前端的Director只处理客户端的请求，然后将请求转发给RealServer，由后台的RealServer直接响应客户端，不再经过Director

(5).此种模型不支持端口映射

(6).RealServer可以使用大多数的操作系统

(7).此种模型的性能要优于LVS-NAT

3.LVS-TUN模型的基本工作属性或特征

(1).RealServer服务器与前端的Director可以在不同的网络中

(2).RIP一定不能是私有IP

(3).前端的Director只处理客户端的请求，然后将请求转发给RealServer，由后台的RealServer直接响应客户端，不再经过Director

(4).此种模型也不支持端口映射

(5).RealServer只能使用哪些支持IP隧道的操作系统

三。LVS Scheduling Method LVS的调度方法：

1.Fixed Scheduling Method 静态调服方法

(1).RR 轮询

(2).WRR 加权轮询

(3).DH 目标地址hash

(4).SH 源地址hash

2.Dynamic Scheduling Method 动态调服方法

(1).LC 最少连接

(2).WLC 加权最少连接

(3).SED 最少期望延迟

(4).NQ 从不排队调度方法

(5).LBLC 基于本地的最少连接

(6).LBLCR 带复制的基于本地的最少连接

四、ipvsadm组件定义规则的格式：

1.定义集群服务格式：

(1).添加集群服务：

ipvsadm -A|E -t|u|f service-address [-s scheduler]

[-p [timeout]] [-M netmask]

-A：表示添加一个新的集群服务

-E：编辑一个集群服务

-t：表示tcp协议

-u：表示udp协议

-f：表示firewall-Mark,防火墙标记

service-address：集群服务的IP地址，即VIP

-s 指定调度算法

-p 持久连接时长，如#ipvsadm -Lcn ，查看持久连接状态

-M 定义掩码

ipvsadm -D -t|u|f service-address 删除一个集群服务

ipvsadm -C 清空所有的规则

ipvsadm -R 重新载入规则

ipvsadm -S [-n] 保存规则

2.向集群服务添加RealServer规则：

(1).添加RealServer规则

ipvsadm -a|e -t|u|f service-address -r server-address

[-g|i|m] [-w weight]

-a 添加一个新的realserver规则

-e 编辑realserver规则

-t tcp协议

-u udp协议

-f firewall-Mark，防火墙标记

service-address realserver的IP地址

-g 表示定义为LVS-DR模型

-i 表示定义为LVS-TUN模型

-m 表示定义为LVS-NAT模型

-w 定义权重，后面跟具体的权值

ipvsadm -d -t|u|f service-address -r server-address --删除一个realserver

ipvsadm -L|l [options] --查看定义的规则

如：#ipvsadm -L -n

ipvsadm -Z [-t|u|f service-address] --清空计数器

五、LVS-NAT模型实例

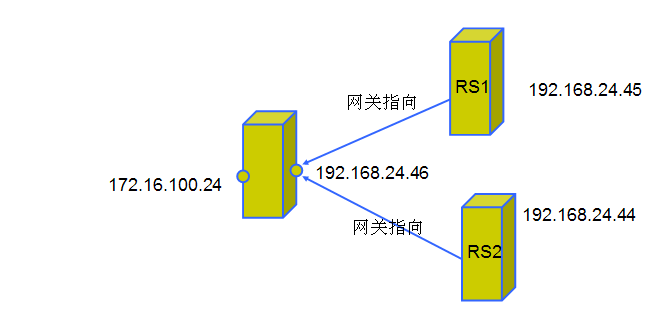

1。先配置好网络环境，要三个虚拟机(本次实验在虚拟机上完成)，一台用作Director，其他两台分别为RealServer1 和RealServer2

其中Director要两个网卡，Eth0网卡为桥接(Birdged),Eth1网卡为仅主机(Host-only),RealServer1 和RealServer2的网卡也都是仅主机

类型的。

2.为了演示效果，将Director的两块网卡配置成不在同一个网段的IP地址，RealServer1 和RealServer2的IP地址为同一网段，规划如下图：

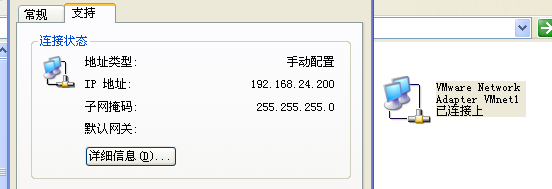

要注意的是：要将本地物理机的Vmnet1的IP地址配置成和Director的Eth1网卡的IP地址在同一个网段中,同时将RealServer1和RealServer2的网关指向Director主机的Eth1网卡的地址，如下图所示：

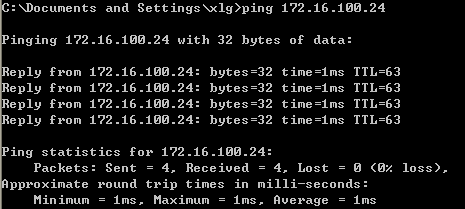

3.配置好网络环境之后就开始配置ipvsadm，确保在物理机上能ping通Eth0的IP地址，如下图所示：

能Ping通，说明物理主机已经可以和Director虚拟主机通信了。

4.在Director虚拟主机上配置：

#echo 1 > /proc/sys/net/ipv4/ip_forward --开启IP转发功能

#rpm -qa ipvsadm --查看ipvsadm是否安装，如果没有安装则安装之，直接使用yum安装即可

#yum install ipvsadm -y

定义LVS-NAT模型规则

此处使用的是web服务器进行的演示，在192.168.24.44和192.168.24.45上都提供了nginx服务，其中

192.168.24.44提供的网页信息为“welcome realserver 1”,192.168.24.45提供的网页信息为“welcome realserver 2”

#ipvsadm -A -t 172.16.100.24:80 -s rr

#ipvsadm -a -t 172.16.100.24:80 -r 192.168.24.44 -m

#ipvsadm -a -t 172.16.100.24:80 -r 192.168.24.45 -m

#ipvsadm -L -n --查看定义的规则

这些规则都是临时规则，不会永久生效的，要想永久生效可以保存规则，命令如下：

#service ipvsadm save

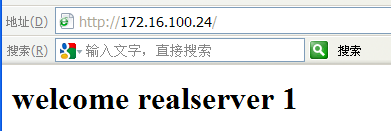

5.在Internet Explorer浏览器中访问172.16.100.24，会显示如下图所示信息：

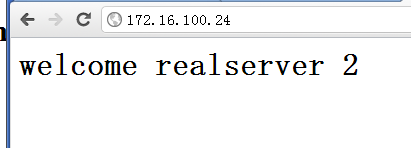

而在google浏览器中访问172.16.100.24，会显示如下图所示信息：

如果刷新页面或者使用不同的浏览器，会轮流显示页面，这就是最简单的服务器负载均衡啦！

六、LVS-DR模型的实现过程：

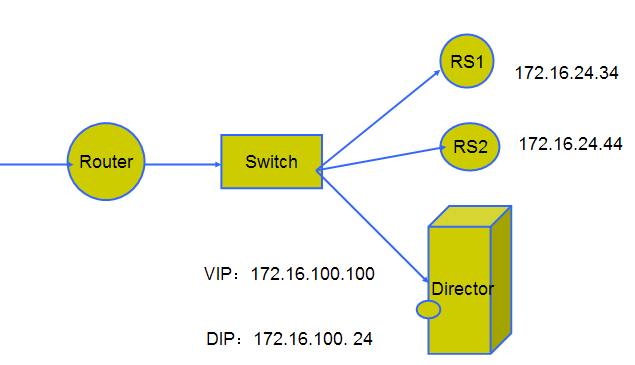

1.首先规划集群和网路环境，需要三台虚拟机，如下图所示：

此时Director可以只有一个网卡Eth0，连接类型为桥接(Birdged),RealServer1和RealServer2 的网卡连接类型也都为桥接(Birdged):

2.配置集群服务

(1).在Director服务器上配置：

#ifconfig eth0:1 172.16.100.100 broadcast 172.16.100.100 netmask 255.255.255.255 up

#route add -host 172.16.100.100 dev eth0:1

#echo 1 > /proc/sys/net/ipv4/ip_forward --开启IP转发功能

(2).在realserve1服务器上进行配置：

# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

#ifconfig lo:0 172.16.100.100 broadcast 172.16.100.100 netmask 255.255.255.255 up

#route add -host 172.16.100.100 dev lo:0

(3).在realserver2 服务器上进行配置

# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

#ifconfig lo:0 172.16.100.100 broadcast 172.16.100.100 netmask 255.255.255.255 up

#route add -host 172.16.100.100 dev lo:0

(4).再在Director上配置ipvsadm规则：

#ipvsadm -A -t 172.16.100.100:80 -s rr -g

#ipvsadm -a -t 172.16.100.100:80 -r 172.16.24.34

#ipvsadm -a -t 172.16.100.100:80 -r 172.16.24.44

(5).在浏览器中进行验证：

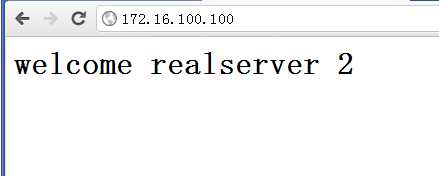

进行第一次访问，如下图所示：

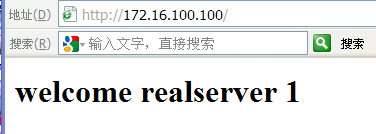

进行第二次访问，如下图所示：

3.基于ssl的访问

[root@mail ~]# ipvsadm -A -t 172.16.100.100:443 -s rr

[root@mail ~]# ipvsadm -a -t 172.16.100.100:443 -r 172.16.24.2 -g

[root@mail ~]# ipvsadm -a -t 172.16.100.100:443 -r 172.16.24.3 -g

二、LVS Persistence ，lvs的持久连接性

持久连接类型：

(1).Persistent Client Connections(PCC),持久客户端连接：就是不管客户端发起什么样的服

务(如80端口的web服务，3306端口的mysql服务)请求，都将经过Director被定位到同一个特定的real server上，

只要此real server 提供了这种服务，并且会持续连接，如果客户端连接超时，real server允许一定范围内的

持久连接时长，默认持久连接时长为300m

#ipvsadm -A -t 172.16.100.100:0 -p 1200

#ipvsadm -a -t 172.16.100.100:0 -r 172.16.100.34 -g -w 10

#ipvsadm -a -t 172.16.100.100:0 -r 172.16.100.44 -g -w 5

验证效果如下图：

(2).Persistent Port Connections(PPC),持续端口连接：就是不管客户端发起什么样的端口请求(如80端口，是提供web服务的，23端口，是提供telnet服务的....)，

都会经过Director将请求转发到同一个real server上,并持续连接。假如一个客户端请求的是web服务，相应的是realserver1 ，当此用户退出后再次发起请求web服务的时候

依然是realserver1 提供的web服务。

iptables：

[root@mail ~]# iptables -t mangle -A PREROUTING -i eth0 -p tcp -d 172.16.100.100 --dport 80 -j MARK --set-mark 20

[root@mail ~]# iptables -t mangle -A PREROUTING -i eth0 -p tcp -d 172.16.100.100 --dport 443 -j MARK --set-mark 20

[root@mail ~]# iptables -t mangle -L -n

Chain PREROUTING (policy ACCEPT)

target prot opt source destination

MARK tcp -- 0.0.0.0/0 172.16.100.100 tcp dpt:80 MARK set 0x14

MARK tcp -- 0.0.0.0/0 172.16.100.100 tcp dpt:443 MARK set 0x14

把80端口和443 端口做成一个持久防火墙标记，同时定向到同一个realserver上，即在访问80服务的时候是realserver1，

然后改为访问443服务的时候依然定向到realserver1上

基于防火墙标记来定义集群服务，也称为端口的姻亲关系。

ipvsadm:

[root@mail ~]# ipvsadm -A -f 20 -s wlc -p 1200

[root@mail ~]# ipvsadm -a -f 20 -r 172.16.24.2 -g -w 3

[root@mail ~]# ipvsadm -a -f 20 -r 172.16.24.3 -g -w 2

[root@mail ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

FWM 20 wlc persistent 1200

-> 172.16.24.3:0 Route 2 0 0

-> 172.16.24.2:0 Route 3 0

=======================

http://www.ixdba.net/archives/2012/06/170.htm

LVS集群有DR、TUN、NAT三种配置模式，可以对www服务、FTP服务、MAIL服务等做负载均衡，下面通过搭建www服务的负载均衡实例，讲述基于DR模式的LVS集群配置。 一、 Director Server的配置 在Director Server上配置LVS负载均衡集群，有两种方法：  通过ipvsadm命令行进行配置  通过Redhat提供的工具piranha来配置LVS

1、通过ipvsadm命令行方式配置LVS

安装IPVS后，就可以配置LVS集群了，首先在Director Server上绑定一个虚拟IP（也叫VIP），此IP用于对外提供服务，执行如下命令： [root@localhost ~]#ifconfig eth0:0 192.168.60.200 broadcast 192.168.60.200 \ >netmask 255.255.255.255 up 此处在eth0设备上绑定了一个虚拟设备eth0:0，同时设置了一个虚拟IP是192.168.60.200，也就是上面我们规划的IP地址，然后指定广播地址也为192.168.60.200，需要特别注意的是，这里的子网掩码为255.255.255.255。然后给设备eth0:0指定一条路由，执行如下指令： [root@localhost ~]#route add -host 192.168.60.200 dev eth0:0 接着启用系统的包转发功能，从而使系统充当路由器，执行如下指令： [root@localhost ~]#echo "1" >/proc/sys/net/ipv4/ip_forward 指令中，参数值为1时启用ip转发，为0时禁止ip转发。其实在DR模式中，开启系统的包转发功能不是必须的，而在NAT模式下此操作是必须的。然后开始配置ipvs，执行如下操作： [root@localhost ~]#ipvsadm -C [root@localhost ~]#ipvsadm -A -t 192.168.60.200:80 -s rr -p 600 [root@localhost ~]#ipvsadm -a -t 192.168.60.200:80 -r 192.168.60.132:80 -g [root@localhost ~]#ipvsadm -a -t 192.168.60.200:80 -r 192.168.60.144:80 -g 上面操作中，第一行是清除内核虚拟服务器列表中的所有记录，第二行是添加一条新的虚拟IP记录。这个新的IP是192.168.60.200，同时指定持续服务时间为600秒。第三、四行是在新加虚拟IP记录中添加两条新的Real Server记录，并且指定LVS 的工作模式为直接路由模式。最后，启动LVS服务，执行如下操作： [root@localhost ~]#ipvsadm 这样，LVS在Director Server上的配置就完成了。为了管理和配置的方便，可以将上面的操作写出一个脚本文件，脚本内容如下： #!/bin/bash VIP=192.168.60.200 RIP1=192.168.60.132 RIP2=192.168.60.144 GW=192.168.60.1 # set the Virtual IP Address /sbin/ifconfig eth0:0 $VIP broadcast $VIP netmask 255.255.255.255 up /sbin/route add -host $VIP dev eth0:0 echo "1" >/proc/sys/net/ipv4/ip_forward #Clear IPVS table /sbin/ipvsadm -C #set LVS /sbin/ipvsadm -A -t $VIP:80 -s rr -p 600 /sbin/ipvsadm -a -t $VIP:80 -r $RIP1:80 -g /sbin/ipvsadm -a -t $VIP:80 -r $RIP2:80 -g #Run LVS /sbin/ipvsadm #end 也可以写成可启动与停止的服务脚本，脚本内容如下： #!/bin/sh # description: Start LVS of Director server VIP=192.168.60.200 RIP1=192.168.60.132 RIP2=192.168.60.144 ./etc/rc.d/init.d/functions case "$1" in start) echo " start LVS of Director Server" # set the Virtual IP Address and sysctl parameter /sbin/ifconfig eth0:0 $VIP broadcast $VIP netmask 255.255.255.255 up echo "1" >/proc/sys/net/ipv4/ip_forward #Clear IPVS table /sbin/ipvsadm -C #set LVS /sbin/ipvsadm -A -t $VIP:80 -s rr -p 600 /sbin/ipvsadm -a -t $VIP:80 -r $RIP1:80 -g /sbin/ipvsadm -a -t $VIP:80 -r $RIP2:80 -g #Run LVS /sbin/ipvsadm ;; stop) echo "close LVS Directorserver" echo "0" >/proc/sys/net/ipv4/ip_forward /sbin/ipvsadm -C /sbin/ifconfig eth0:0 down ;; *) echo "Usage: $0 {start|stop}" exit 1 esac 将此脚本命名为lvsDR文件，然后把文件放到/etc/init.d下，执行： [root@localhost ~]#chomd 755 /etc/init.d/lvsDR 最后可以通过下面命令启动或停止LVS服务： service lvsDR {start|stop} 到此为止，命令行方式配置Director Server完毕。

2、通过Redhat提供的工具piranha来配置LVS

Piranha是REDHAT提供的一个基于Web的LVS配置软件，可以省去手工配置LVS的繁琐工作，同时，也可单独提供cluster功能，例如，可以通过Piranha激活Director Server的后备主机，也就是配置Director Server的双机热备功能。 Piranha工具的安装非常简单，下载Piranha的rpm包，进行安装即可： [root@localhost ~]#rpm –ivh piranha-0.8.2-1.i386.rpm Piranha安装完毕后,会产生/etc/sysconfig/ha/lvs.cf文件，默认此文件是空的，可以通过Piranha提供的web界面配置此文件，也可以直接手动编辑此文件，编辑好的lvs.cf文件内容类似如下，注意，“#”号后面的内容为注释。 [root@localhost ~]# more /etc/sysconfig/ha/lvs.cf serial_no = 18 #序号。 primary = 192.168.60.56 #指定主Director Server的真实IP地址，是相对与有备用的Director Server而言的，也就是给Director Server做HA Cluster。 service = lvs #指定双机的服务名。 backup_active = 0 #是否激活备用Director Server。“0”表示不激活，“1”表示激活。 backup = 0.0.0.0 #这里指定备用Director Server的真实IP地址，如果没有备用Director Server，可以用“0.0.0.0”代替。 heartbeat = 0 #是否开启心跳，1表示开启，0表示不开启。 heartbeat_port = 539 #指定心跳的UDP通信端口。 keepalive = 5 #心跳间隔时间，单位是秒。 deadtime = 10 #如果主Director Server在deadtime(秒)后没有响应，那么备份Director Server就会接管主Director Server的服务。 network = direct #指定LVS的工作模式，direct表示DR模式，nat表示NAT模式，tunnel表示TUNL模式。 debug_level = NONE #定义debug调试信息级别。 virtual www.gaojf.com{ #指定虚拟服务的名称。 active = 1 #是否激活此服务。 address = 192.168.60.200 eth0:0 #虚拟服务绑定的虚拟IP以及网络设备名。 port = 80 #虚拟服务的端口。 send = "GET / HTTP/1.0\r\n\r\n" #给real server发送的验证字符串。 expect = "HTTP" #服务器正常运行时应该返回的文本应答信息，用来判断real server是否工作正常。 use_regex = 0 # expect选项中是否使用正则表达式，0表示不使用，1表示使用。 load_monitor = none #LVS中的Director Server能够使用 rup 或 ruptime 来监视各个real server的负载状态。该选项有3个可选值，rup、ruptime和none，如果选择rup，每个real server就必须运行rstatd服务。如果选择了ruptime，每个real server就必须运行 rwhod 服务。 scheduler = rr #指定LVS的调度算法。 protocol = tcp #虚拟服务使用的协议类型。 timeout = 6 #real server失效后从lvs路由列表中移除失效real server所必须经过的时间，以秒为单位。 reentry = 15 #某个real server被移除后，重新加入lvs路由列表中所必须经过的时间，以秒为单位。 quiesce_server = 0 #如果此选项为1.那么当某个新的节点加入集群时，最少连接数会被重设为零，因此LVS会发送大量请求到此服务节点，造成新的节点服务阻塞，建议设置为0。 server RS1 { #指定real server服务名。 address = 192.168.60.132 #指定real server的IP地址。 active = 1 #是否激活此real server服务。 weight = 1 #指定此real server的权值，是个整数值，权值是相对于所有real server节点而言的，权值高的real server处理负载的性能相对较强。 } server RS2 { address = 192.168.60.144 active = 1 weight = 1 } } 编辑完成,然后启动pulse服务,即启动lvs服务 [root@localhost ~]#service pulse start 同理，此种方式下也要启用系统的包转发功能： [root@localhost ~]#echo "1" >/proc/sys/net/ipv4/ip_forward 到此为止，Piranha工具方式配置Director Server完毕。

二、Real server 的配置

在lvs的DR和TUn模式下，用户的访问请求到达真实服务器后，是直接返回给用户的，而不再经过前端的Director Server，因此，就需要在每个Real server节点上增加虚拟的VIP地址，这样数据才能直接返回给用户，增加VIP地址的操作可以通过创建脚本的方式来实现，创建文件/etc/init.d/lvsrs，脚本内容如下： #!/bin/bash VIP=192.168.60.200 /sbin/ifconfig lo:0 $VIP broadcast $VIP netmask 255.255.255.255 up /sbin/route add -host $VIP dev lo:0 echo “1″ >/proc/sys/net/ipv4/conf/lo/arp_ignore echo “2″ >/proc/sys/net/ipv4/conf/lo/arp_announce echo “1″ >/proc/sys/net/ipv4/conf/all/arp_ignore echo “2″ >/proc/sys/net/ipv4/conf/all/arp_announce sysctl -p #end 此操作是在回环设备上绑定了一个虚拟IP地址，并设定其子网掩码为255.255.255.255，与Director Server上的虚拟IP保持互通，然后禁止了本机的ARP请求。

上面脚本也可以写成可启动与停止的服务脚本，内容如下： [root@localhost ~]#more /etc/init.d/lvsrs #!/bin/bash #description : Start Real Server VIP=192.168.60.200 ./etc/rc.d/init.d/functions case "$1" in start) echo " Start LVS of Real Server" /sbin/ifconfig lo:0 $VIP broadcast $VIP netmask 255.255.255.255 up echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce ;; stop) /sbin/ifconfig lo:0 down echo "close LVS Director server" echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce ;; *) echo "Usage: $0 {start|stop}" exit 1 esac 然后，修改lvsrs有可执行权限： [root@localhost ~]#chomd 755 /etc/init.d/lvsrs 最后，可以通过下面命令启动或关闭lvsrs service lvsrs {start|stop} 由于虚拟ip，也就是上面的VIP地址，是Director Server和所有的Real server共享的，如果有ARP请求VIP地址时，Director Server与所有Real server都做应答的话，就出现问题了，因此，需要禁止Real server响应ARP请求。而lvsrs脚本的作用就是使Real Server不响应arp请求。对于2.4以下低版本，在Real Server上要安装ARP hidden内核补丁,幸运的是，在2.6内核中通过调整内核参数即可忽略ARP广播回应。

三、在Director上配置冗余策略 Ldirectord

Ldirectord的作用是监测Real Server，当Real Server失效时，把它从虚拟服务器列表中删除，恢复时重新添加到列表，在前面文章介绍heartbeat时默认已经安装了Ldirectord，因此。这里只需进行配置即可。Ldirectord的配置文件是/etc/ha.d/ldirectord.cf。下面是需要配置的选项，注意，“#”号后面的内容为注释： # Global Directives checktimeout=20 #判定real server出错的时间间隔。 checkinterval=10 #指定ldirectord在两次检查之间的间隔时间。 fallback=127.0.0.1:80 #当所有的real server节点不能工作时，web服务重定向的地址。 autoreload=yes #是否自动重载配置文件，选yes时，配置文件发生变化，自动载入配置信息。 logfile="/var/log/ldirectord.log" #设定ldirectord日志输出文件路径。 quiescent=no #当选择no时，如果一个节点在checktimeout设置的时间周期内没有响应，ldirectord将会从LVS的路由表中直接移除real server，此时，将中断现有的客户端连接，并使LVS丢掉所有的连接跟踪记录和持续连接模板，如果选择为yes，当某个real server失效时，ldirectord将失效节点的权值设置为0，新的连接将不能到达，但是并不从LVS路由表中清除此节点，同时，连接跟踪记录和程序连接模板仍然保留在Director上。注意：以上几行为ldirectord.cf文件的“全局”设置，它们可以应用到下面多个虚拟主机，下面是每个虚拟主机的配置。 # Sample for an http virtual service virtual=192.168.60.200:80 #指定虚拟的IP地址和端口号，注意，在virtual行后面的行必须缩进4个空格或以一个tab字符进行标记。 real=192.168.60.132:80 gate #指定Real Server服务器地址和端口，同时设定LVS工作模式，用gate表示DR模式，ipip表示TUNL模式，masq表示NAT模式。 real=192.168.60.144:80 gate fallback=127.0.0.1:80 gate service=http #指定服务的类型，这里是对http服务做负载均衡。 request="index.html" #ldirectord将根据指定的Real Server地址，结合该选项给出的请求路径，发送访问请求，检查Real Server上的服务是否正常运行，确保这里给出的页面地址是可访问的，不然ldirectord 会误认为此节点已经失效，发生错误监控现象。 receive="Test Page" #指定请求和应答字串。 scheduler=rr #指定调度算法，这里是rr（轮叫）算法。 protocol=tcp #指定协议的类型，LVS支持TCP和UDP协议。 checktype=negotiate #指定Ldirectord的检测类型，默认为negotiate。 checkport=80 #指定监控的端口号。 virtualhost=www.gaojf.com #虚拟服务器的名称，随便指定。配置完毕，就可以执行如下命令启动或关闭ldirectord服务 /etc/init.d/ldirectord {start|stop} Ldirectord的核心作用是监控Real Server节点状态，同时，它还能调用ipvsadm自动创建LVS路由表，这点从ldirectord.cf中可以看出，这里需要说明的是，ldirectord和Piranha都具有监控Real Server的功能，如果要通过ldirectord监控节点状态，只需启动ldirectord服务，整个集群系统就可以运行起来，而无需执行上面我们配置的LVS脚本，因为ldirectord会自动调用ipvsadm创建LVS路由表，而我们上面讲述的利用ipvsadm命令行方式配置LVS，是为了让读者能更深入的了解ipvsadm的实现细节和实现机制。如果是通过Piranha工具配置LVS，就无需使用ldirectord，Piranha工具对应的系统进程是pluse，此进程也会自动调用ipvsadm创建LVS路由表，同时会利用自身的nanny守护进程监控real server的状态！

=====================

http://www.cnblogs.com/mchina/archive/2012/08/27/2644391.html

一、简介

VS/NAT原理图：

二、系统环境

实验拓扑：

系统平台：CentOS 6.3

Kernel：2.6.32-279.el6.i686

LVS版本：ipvsadm-1.26

keepalived版本：keepalived-1.2.4

三、安装

0、安装LVS前系统需要安装popt-static，kernel-devel，make，gcc，openssl-devel，lftp，libnl*，popt*

1、在两台Director Server上分别配置LVS+Keepalived

LVS install -------------

[root@CentOS-LVS_MASTER ~]# wget http://www.linuxvirtualserver.org/software/kernel-2.6/ipvsadm-1.26.tar.gz

[root@CentOS-LVS_MASTER ~]# ln -s /usr/src/kernels/2.6.32-279.el6.i686//usr/src/linux/

[root@CentOS-LVS_MASTER ~]# tar zxvf ipvsadm-1.26.tar.gz

[root@CentOS-LVS_MASTER ~]# cd ipvsadm-1.26

[root@CentOS-LVS_MASTER ipvsadm-1.26]# make && make install

Keepalived install -------------

[root@CentOS-LVS_MASTER ~]# wget http://www.keepalived.org/software/keepalived-1.2.4.tar.gz

[root@CentOS-LVS_MASTER ~]# tar zxvf keepalived-1.2.4.tar.gz

[root@CentOS-LVS_MASTER ~]# cd keepalived-1.2.4

[root@CentOS-LVS_MASTER keepalived-1.2.4]# ./configure && make && make install

######### 将keepalived做成启动服务，方便管理##########

[root@CentOS-LVS_MASTER ~]# cp /usr/local/etc/rc.d/init.d/keepalived /etc/init.d/

[root@CentOS-LVS_MASTER ~]# cp /usr/local/etc/sysconfig/keepalived /etc/sysconfig/

[root@CentOS-LVS_MASTER ~]# mkdir /etc/keepalived/

[root@CentOS-LVS_MASTER ~]# cp /usr/local/etc/keepalived/keepalived.conf /etc/keepalived/

[root@CentOS-LVS_MASTER ~]# cp /usr/local/sbin/keepalived /usr/sbin/

[root@CentOS-LVS_MASTER ~]# service keepalived start | stop

2、开启路由转发

[root@CentOS-LVS_MASTER ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
[root@CentOS-LVS_MASTER ~]# sysctl -p

3、配置Keepalived

[root@CentOS-LVS_MASTER ~]# less /etc/keepalived/keepalived.conf

! Configuration File for keepalived

global_defs {
   router_id LVS_MASTER            #BACKUP上修改为LVS_BACKUP
}

vrrp_instance VI_1 {
    state MASTER                   #BACKUP上修改为BACKUP
    interface eth0
    virtual_router_id 51
    priority 100                   #BACKUP上修改为80
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        10.0.0.227
    }
}

vrrp_instance LAN_GATEWAY {
    state MASTER                   #BACKUP上修改为LVS_BACKUP
    interface eth1
    virtual_router_id 52
    priority 100                   #BACKUP上修改为80
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.10.10
    }
}

virtual_server 10.0.0.227 80 {
    delay_loop 6
    lb_algo rr
    lb_kind NAT
#   persistence_timeout 5
    protocol TCP

    real_server 192.168.10.4 80 {
        weight 3
        TCP_CHECK {
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }

    real_server 192.168.10.5 80 {
        weight 3
        TCP_CHECK {
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }
}

BACKUP服务器同上配置，先安装lvs再安装keepalived，然后配置/etc/keepalived/keepalived.conf，只需将批注部分改一下即可。

4、分别在2台Real Server上面设置网关

把网关都设置成：192.168.10.10

5、在2台RealServer中分别配置HTTP

[root@WEB1 ~]# yum -y install httpd
[root@WEB1 ~]# cd /var/www/html/
[root@WEB1 html]# cat index.html
<h1>WEB1/192.168.10.4</h1>
[root@WEB1 html]# /etc/init.d/httpd start
另一台机器配置一样，过程略。

6、分别在CentOS-LVS_MASTER、CentOS-LVS_BACKUP上执行service keepalived start启动keepalived就可实现负载均衡及高可用集群了；

[root@CentOS-LVS_MASTER keepalived]# service keepalived start

四、测试

####高可用性测试####

模拟故障，将CentOS-LVS_MASTER上的keepalived服务停掉，然后观察CentOS-LVS_BACKUP上的日志，信息如下

lvs

从日志中可知，主机出现故障后，备机立刻检测到，此时备机变为MASTER角色，并且接管了主机的虚拟IP资源，最后将虚拟IP绑定在etho设备上。

将CentOS-LVS_MASTER 上的keepalived服务开启后，CentOS-LVS_BACKUP的日志状态。

从日志可知，备机在检测到主机重新恢复正常后，释放了虚拟IP资源重新成为BACKUP角色

####故障切换测试####

故障切换是测试当某个节点出现故障后，Keepalived监制模块是否能及时发现然后屏蔽故障节点，同时将服务器转移到正常节点来执行。

将WEB2节点服务停掉，假设这个节点出现故障，然后主、备机日志信息如下

从以上可以看出，Keepalived监控模块检测到192.168.10.5这台主机出现故障后，将WEB2从集群系统中剔除掉了。此时访问http://10.0.0.227只能看到WEB1了)

重新启动WEB2节点的服务，日志信息如下：

Keepalived监控模块检测到192.168.10.5这台主机恢复正常后，又将此节点加入集群系统中，再次访问就可以访问到WEB2页面了）

RHEL 5.4下部署LVS(DR)+keepalived实现高性能高可用负载均衡

http://www.cnblogs.com/mchina/archive/2012/05/23/2514728.html

===============================

http://linux.chinaunix.net/techdoc/net/2009/07/21/1125256.shtml

操作系统平台：CentOS5.2
软件：LVS+keepalived

LVS+Keepalived 介绍
LVS
LVS是Linux Virtual Server的简写，意即Linux虚拟服务器，是一个虚拟的服务器集群系统。本项目在1998年5月由章文嵩博士成立，是中国国内最早出现的自由软件项目之一。目前有三种IP负载均衡技术（VS/NAT、VS/TUN和VS/DR）；
十种调度算法（rrr|wrr|lc|wlc|lblc|lblcr|dh|sh|sed|nq）。
Keepalvied
Keepalived在这里主要用作RealServer的健康状态检查以及LoadBalance主机和BackUP主机之间failover的实现

Click here to open new window
CTRL+Mouse wheel to zoom in/out

IP配置信息:

LVS-DR-Master 192.168.2.166
LVS-DR-BACKUP 192.168.2.167
LVS-DR-VIP 192.168.2.170
WEB1-Realserver 192.168.2.171
WEB2-Realserver 192.168.2.172
GateWay 192.168.2.253 安装LVS和Keepalvied软件包 1. 下载相关软件包 #mkdir /usr/local/src/lvs #cd /usr/local/src/lvs #wget http://www.linuxvirtualserver.org/software/kernel-2.6/ipvsadm-1.24.tar.gz #wget http://www.keepalived.org/software/keepalived-1.1.15.tar.gz
2. 安装LVS和Keepalived
#lsmod |grep ip_vs
#uname -r
2.6.18-53.el5PAE
#ln -s /usr/src/kernels/2.6.18-53.el5PAE-i686/ /usr/src/linux
#tar zxvf ipvsadm-1.24.tar.gz
#cd ipvsadm-1.24
#make && make install
#find / -name ipvsadm # 查看ipvsadm的位置
#tar zxvf keepalived-1.1.15.tar.gz
#cd keepalived-1.1.15
#./configure && make && make install
#find / -name keepalived # 查看keepalived位置
#cp /usr/local/etc/rc.d/init.d/keepalived /etc/rc.d/init.d/
#cp /usr/local/etc/sysconfig/keepalived /etc/sysconfig/
#mkdir /etc/keepalived
#cp /usr/local/etc/keepalived/keepalived.conf /etc/keepalived/
#cp /usr/local/sbin/keepalived /usr/sbin/
#service keepalived start|stop    #做成系统启动服务方便管理. 四. 配置LVS实现负载均衡   1． LVS-DR，配置LVS脚本实现负载均衡
vi /usr/local/sbin/lvs-dr.sh
#!/bin/bash # description: start LVS of DirectorServer #Written by :NetSeek http://www.linuxtone.org GW=192.168.2.253
# website director vip. WEB_VIP=192.168.2.170 WEB_RIP1=192.168.2.171 WEB_RIP2=192.168.2.172 . /etc/rc.d/init.d/functions
logger $0 called with $1
case "$1" in
start)       # Clear all iptables rules.       /sbin/iptables -F       # Reset iptables counters.       /sbin/iptables -Z       # Clear all ipvsadm rules/services.       /sbin/ipvsadm -C
#set lvs vip for dr       /sbin/ipvsadm --set 30 5 60       /sbin/ifconfig eth0:0 $WEB_VIP broadcast $WEB_VIP netmask 255.255.255.255 up       /sbin/route add -host $WEB_VIP dev eth0:0       /sbin/ipvsadm -A -t $WEB_VIP:80 -s wrr -p 3       /sbin/ipvsadm -a -t $WEB_VIP:80 -r $WEB_RIP1:80 -g -w 1       /sbin/ipvsadm -a -t $WEB_VIP:80 -r $WEB_RIP2:80 -g -w 1       touch /var/lock/subsys/ipvsadm >/dev/null 2>&1              # set Arp       /sbin/arping -I eth0 -c 5 -s $WEB_VIP $GW >/dev/null 2>&1    ;; stop)       /sbin/ipvsadm -C       /sbin/ipvsadm -Z       ifconfig eth0:0 down       route del $WEB_VIP  >/dev/null 2>&1       rm -rf /var/lock/subsys/ipvsadm >/dev/null 2>&1       /sbin/arping -I eth0 -c 5 -s $WEB_VIP $GW       echo "ipvsadm stoped"    ;;
status)
      if [ ! -e /var/lock/subsys/ipvsadm ];then             echo "ipvsadm is stoped"             exit 1       else             ipvsadm -ln             echo "..........ipvsadm is OK."       fi    ;;
*)       echo "Usage: $0 {start|stop|status}"       exit 1 esac
exit 0 2．配置Realserver脚本.
#!/bin/bash # Written by NetSeek # description: Config realserver lo and apply noarp WEB_VIP=192.168.2.170
. /etc/rc.d/init.d/functions
case "$1" in start)    ifconfig lo:0 $WEB_VIP netmask 255.255.255.255 broadcast $WEB_VIP    /sbin/route add -host $WEB_VIP dev lo:0    echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore    echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce    echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore    echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce    sysctl -p >/dev/null 2>&1    echo "RealServer Start OK"
   ;; stop)    ifconfig lo:0 down    route del $WEB_VIP >/dev/null 2>&1    echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore    echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce    echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore    echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce    echo "RealServer Stoped"    ;; status)       # Status of LVS-DR real server.       islothere=`/sbin/ifconfig lo:0 | grep $WEB_VIP`       isrothere=`netstat -rn | grep "lo:0" | grep $web_VIP`       if [ ! "$islothere" -o ! "isrothere" ];then          # Either the route or the lo:0 device          # not found.          echo "LVS-DR real server Stopped."       else          echo "LVS-DR Running."       fi ;; *)       # Invalid entry.       echo "$0: Usage: $0 {start|status|stop}"       exit 1 ;; esac exit 0
附上realserver机上的/etc/sysctl.conf：
# Kernel sysctl configuration file for Red Hat Linux # # For binary values, 0 is disabled, 1 is enabled.  See sysctl(8) and # sysctl.conf(5) for more details. # Controls IP packet forwarding net.ipv4.ip_forward = 1 # Controls source route verification net.ipv4.conf.default.rp_filter = 1 # Do not accept source routing net.ipv4.conf.default.accept_source_route = 0 # Controls the System Request debugging functionality of the kernel kernel.sysrq = 0 # Controls whether core dumps will append the PID to the core filename. # Useful for debugging multi-threaded applications. kernel.core_uses_pid = 1 net.ipv4.conf.lo.arp_ignore = 1 net.ipv4.conf.lo.arp_announce = 2 net.ipv4.conf.all.arp_ignore = 1 net.ipv4.conf.all.arp_announce = 2 或者采用secondary ip address方式配置 # vi /etc/sysctl.conf
添加以下内容如上所示：
net.ipv4.conf.lo.arp_ignore = 1 net.ipv4.conf.lo.arp_announce = 2 net.ipv4.conf.all.arp_ignore = 1 net.ipv4.conf.all.arp_announce = 2 #sysctl –p #ip addr add 61.164.122.8/32 dev lo #ip add list 查看是否绑定 3. 启动lvs-dr脚本和realserver启本，在DR上可以查看LVS当前状态: #watch ipvsadm –ln
五．利用Keepalvied实现负载均衡和和高可用性 1.配置在主负载均衡服务器上配置keepalived.conf #vi /etc/keepalived/keepalived.conf (主调度器) ! Configuration File for keepalived global_defs { notification_email {     acassen@firewall.loc     failover@firewall.loc     sysadmin@firewall.loc } notification_email_from Alexandre.Cassen@firewall.loc smtp_server 127.0.0.1 smtp_connect_timeout 30 router_id LVS_DEVEL } vrrp_instance VI_1 { state MASTER interface eth0 virtual_router_id 51 priority 100 advert_int 1 authentication {       auth_type PASS       auth_pass 1111 } virtual_ipaddress {       192.168.2.170 } } virtual_server 192.168.2.170 80 { delay_loop 6 lb_algo wrr lb_kind DR persistence_timeout 60 protocol TCP real_server 192.168.2.171 80 {       weight 3                   TCP_CHECK {       connect_timeout 10       nb_get_retry 3       delay_before_retry 3       connect_port 80 } } real_server 192.168.2.172 80 {       weight 3       TCP_CHECK {       connect_timeout 10       nb_get_retry 3       delay_before_retry 3       connect_port 80       }    } }
在备用调度器上： #vi /etc/keepalived/keepalived.conf (备用调度器) ! Configuration File for keepalived global_defs { notification_email {     acassen@firewall.loc     failover@firewall.loc     sysadmin@firewall.loc } notification_email_from Alexandre.Cassen@firewall.loc smtp_server 127.0.0.1 smtp_connect_timeout 30 router_id LVS_DEVEL } vrrp_instance VI_1 { state BACKUP interface eth0 virtual_router_id 51 priority 99 advert_int 1 authentication {       auth_type PASS       auth_pass 1111 } virtual_ipaddress {       192.168.2.170 } } virtual_server 192.168.2.170 80 { delay_loop 6 lb_algo wrr lb_kind DR persistence_timeout 60 protocol TCP real_server 192.168.2.171 80 {       weight 3                   TCP_CHECK {       connect_timeout 10       nb_get_retry 3       delay_before_retry 3       connect_port 80 } } real_server 192.168.2.172 80 {       weight 3       TCP_CHECK {       connect_timeout 10       nb_get_retry 3       delay_before_retry 3       connect_port 80       }    } }
2. BACKUP服务器同上配置，先安装lvs再按装keepalived,仍后配置/etc/keepalived/keepalived.conf，只需将红色标示的部分改一下即可. 3. vi /etc/rc.local #/usr/local/sbin/lvs-dr.sh  将lvs-dr.sh这个脚本注释掉。 #/usr/local/sbin/lvs-dr.sh stop 停止lvs-dr脚本 #/etc/init.d/keepalived start  启动keepalived 服务，keepalived就能利用keepalived.conf 配置文件，实现负载均衡和高可用. 4. 查看lvs服务是否正常    #watch ipvsadm –ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddressort Scheduler Flags   -> RemoteAddressort          Forward Weight ActiveConn InActConn TCP  61.164.122.8:80 wrr persistent 60   -> 61.164.122.10:80          Route 3    0       0   -> 61.164.122.9:80          Route 3    0       0 复制代码 #tail –f /var/log/message  监听日志，查看状态，测试LVS负载均衡及高可用性是否有效。 5．停Master服务器的keepalived服务，查看BAKCUP服务器是否能正常接管服务。 四．相关参考 1．LVS 基础知识汇总 LVS的算法介绍          http://www.linuxtone.org/viewthread.php?tid=69 学习LVS的三种转发模式     http://www.linuxtone.org/viewthread.php?tid=77 LVS中的IP负载均衡技术     http://www.linuxtone.org/viewthread.php?tid=68 更多的请到 http://www.linuxtone.org 负载均衡版查看 Keepalived 相关参考资料。 http://www.keepalived.org/documentation.html
本文来自ChinaUnix博客，如果查看原文请点：http://blog.chinaunix.net/u3/101514/showart_2002473.html

posted @ 2013-06-19 16:21 陳聽溪阅读(1887) 评论(0) 收藏举报

刷新页面返回顶部

陳聽溪

lvs!!!

LVS连接的持久时间

公告
