HCIP－STP＆RSTP&MSTP

一、选举根桥，

比较桥ID，最小的胜出，桥ID相同比较MAC地址，小的胜出

二、选举根端口，在非根桥交换机上选举

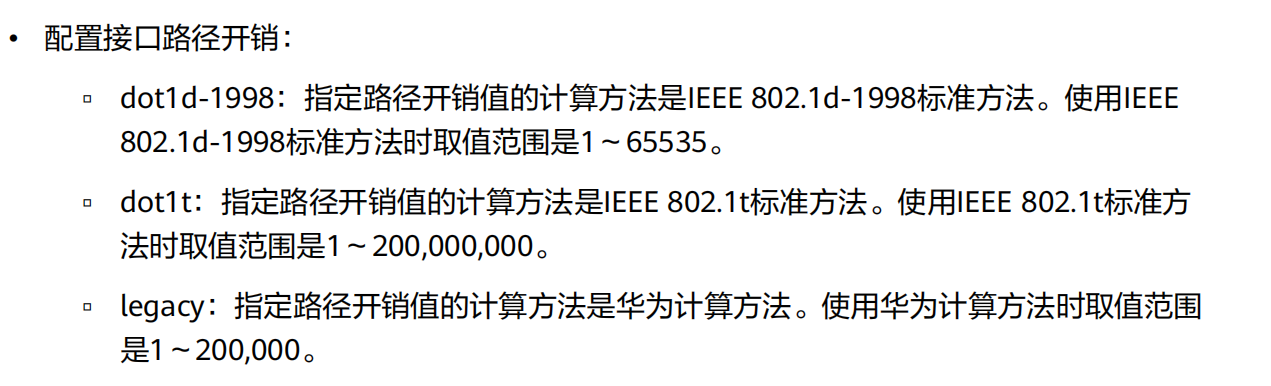

比较端口开销值，小的胜出，端口开销值相同，对端BID小的胜出，BID相同比较对端的PID（端口ID）小的胜出，对端PID相同，比较本端的PID，小的胜出

三、选举指定端口

比较端口开销，小的胜出，端口开销值相同，比较本端的BID，小的胜出，BID相同，比较本端PID，小的胜出

四、选举阻塞端口

剩余接口

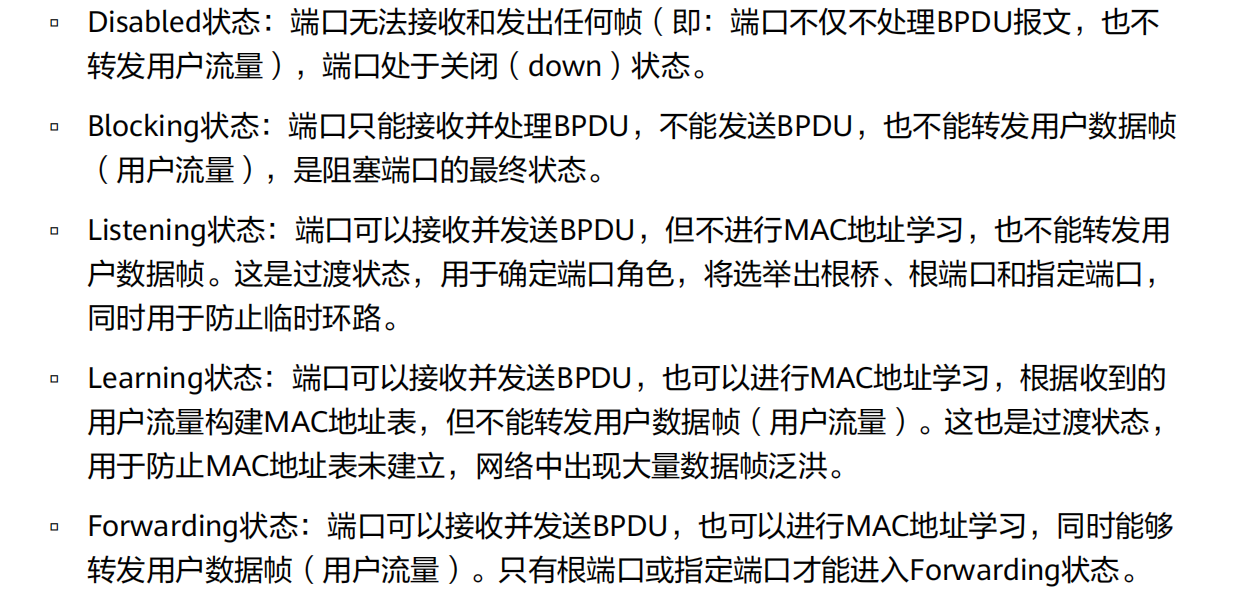

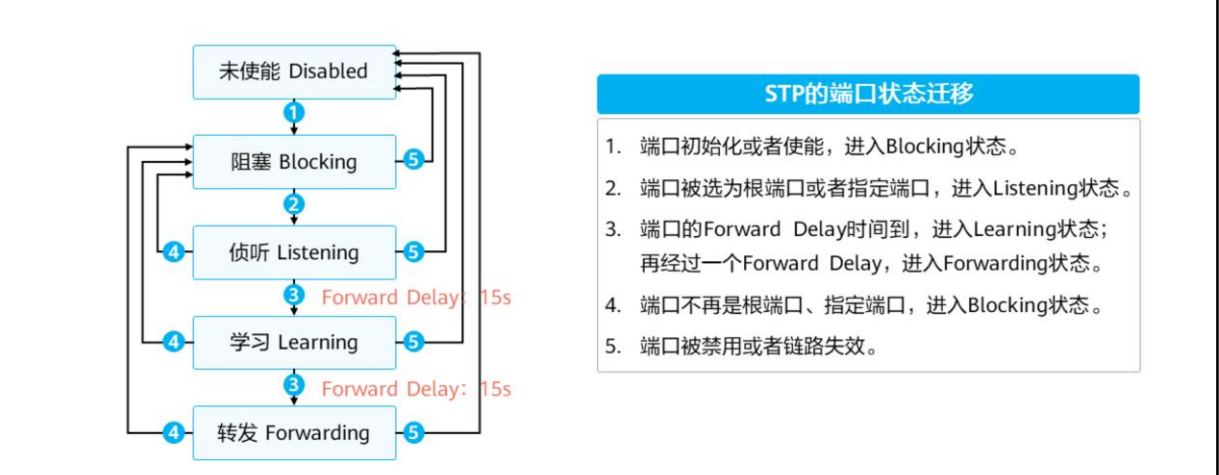

	接收BPDU	发送BPDU	学习MAC地址	转发数据帧
Disableｄ	F	F	F	F
Blocking	T	F	F	F
Listening	T	T	F	F
Learing	T	T	T	F
Forwarding	T	T	T	T

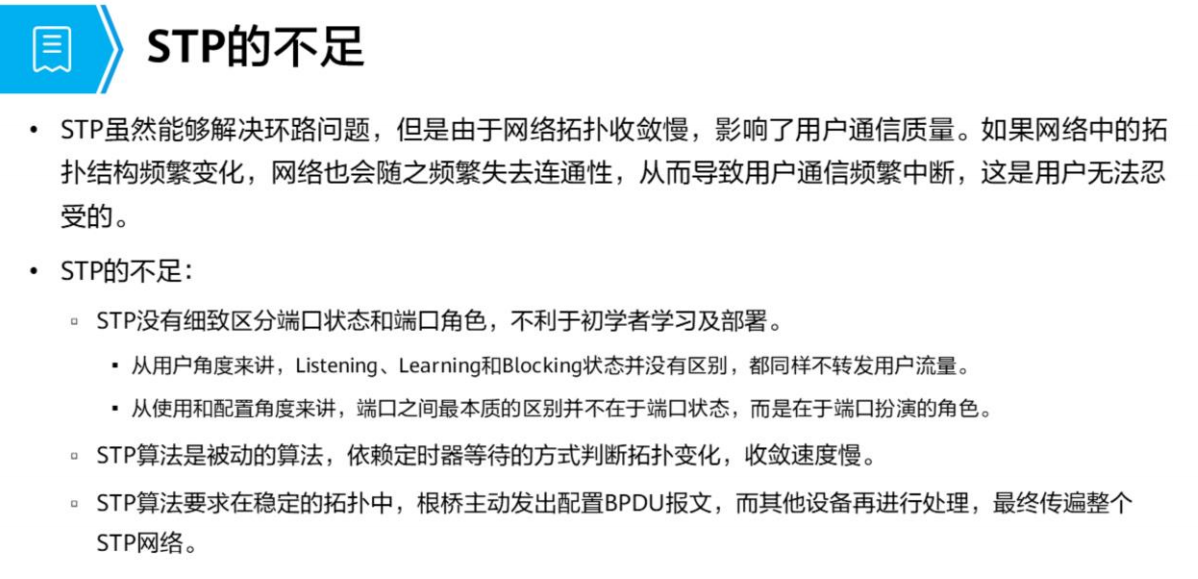

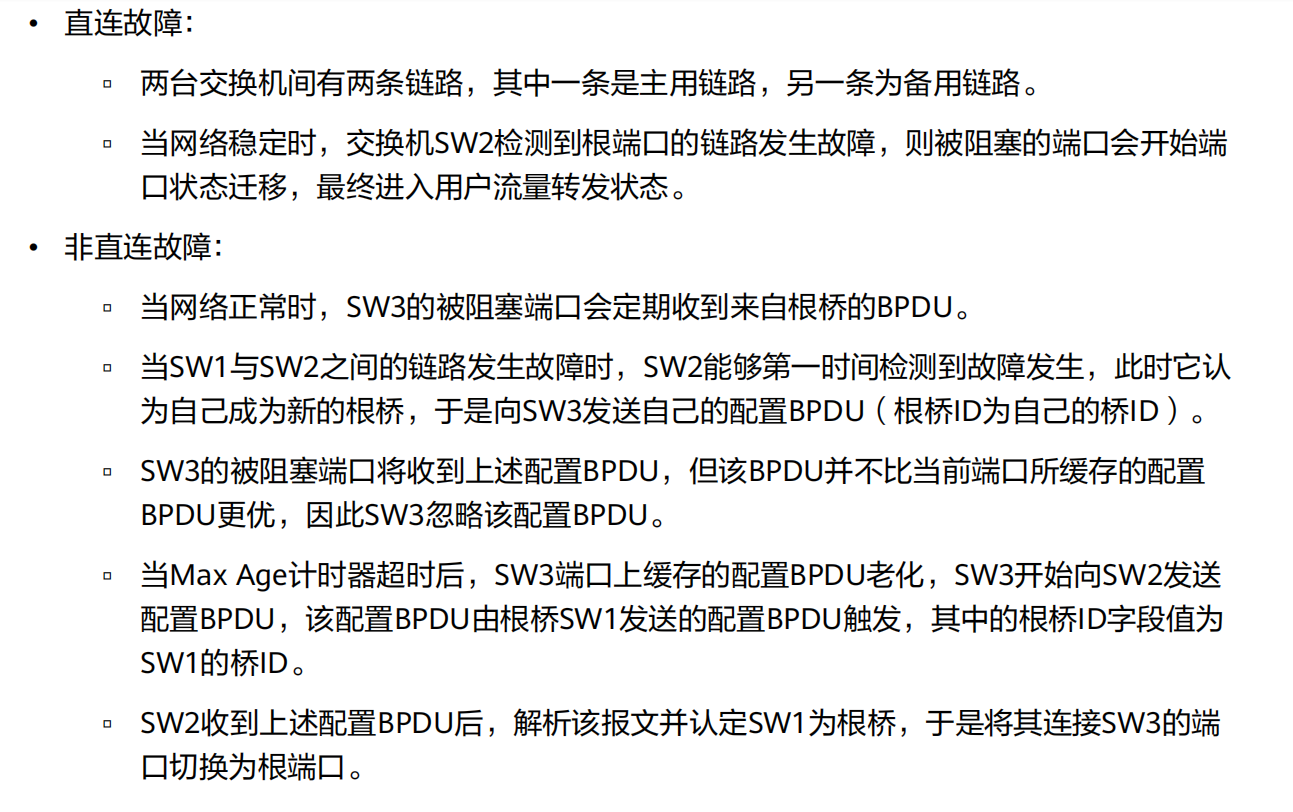

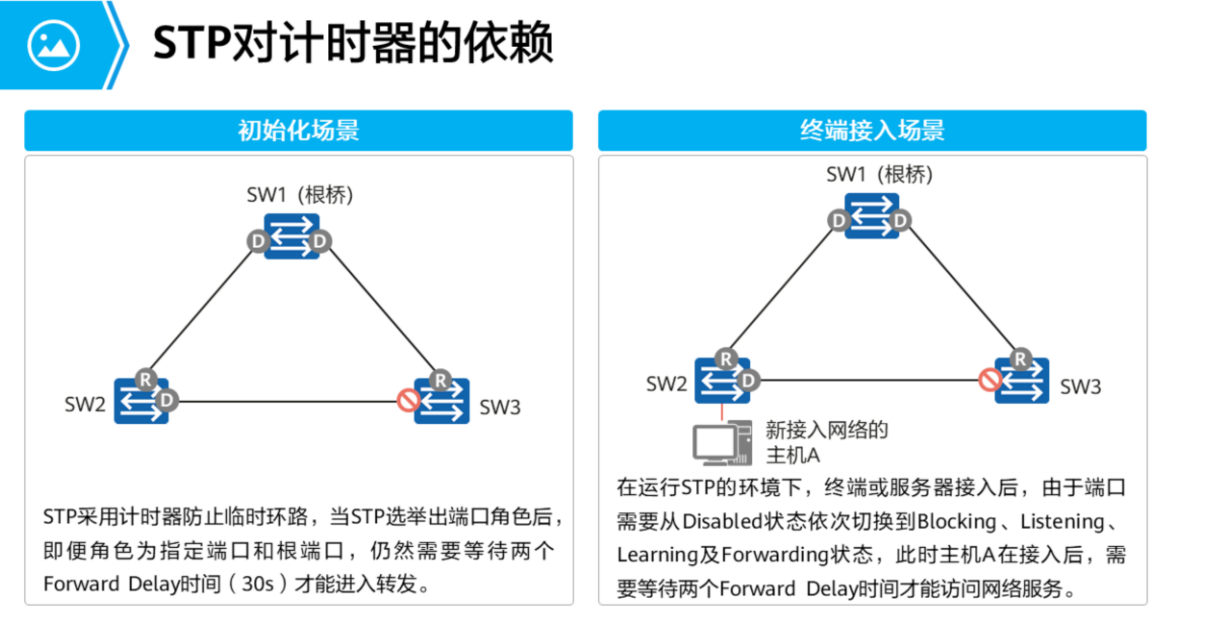

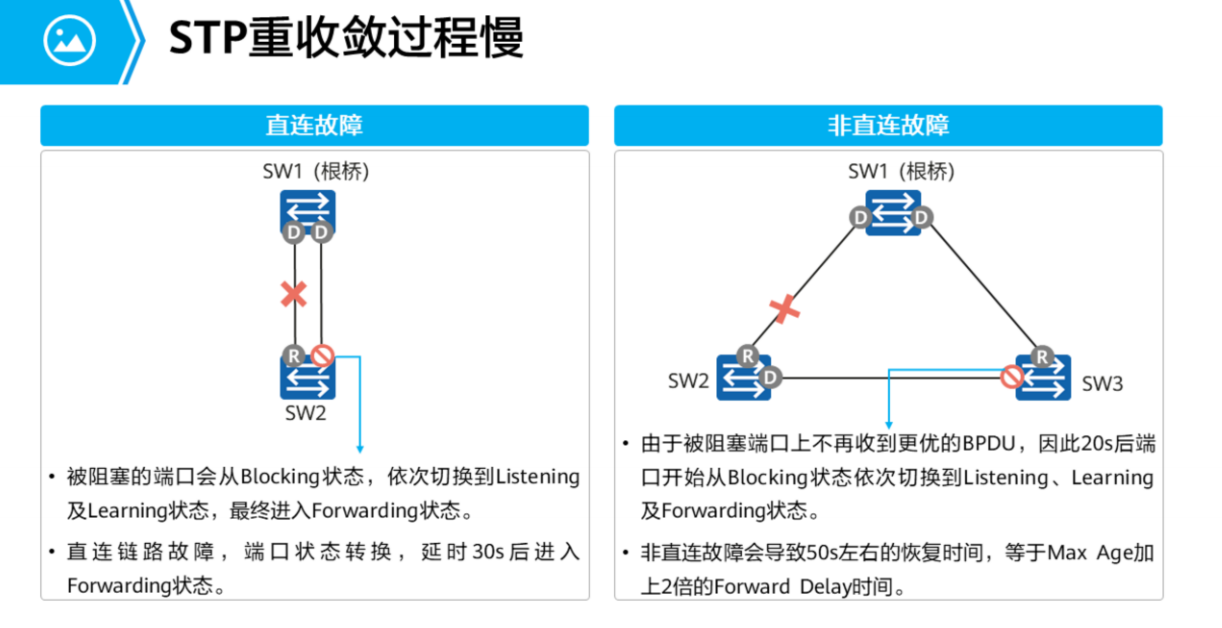

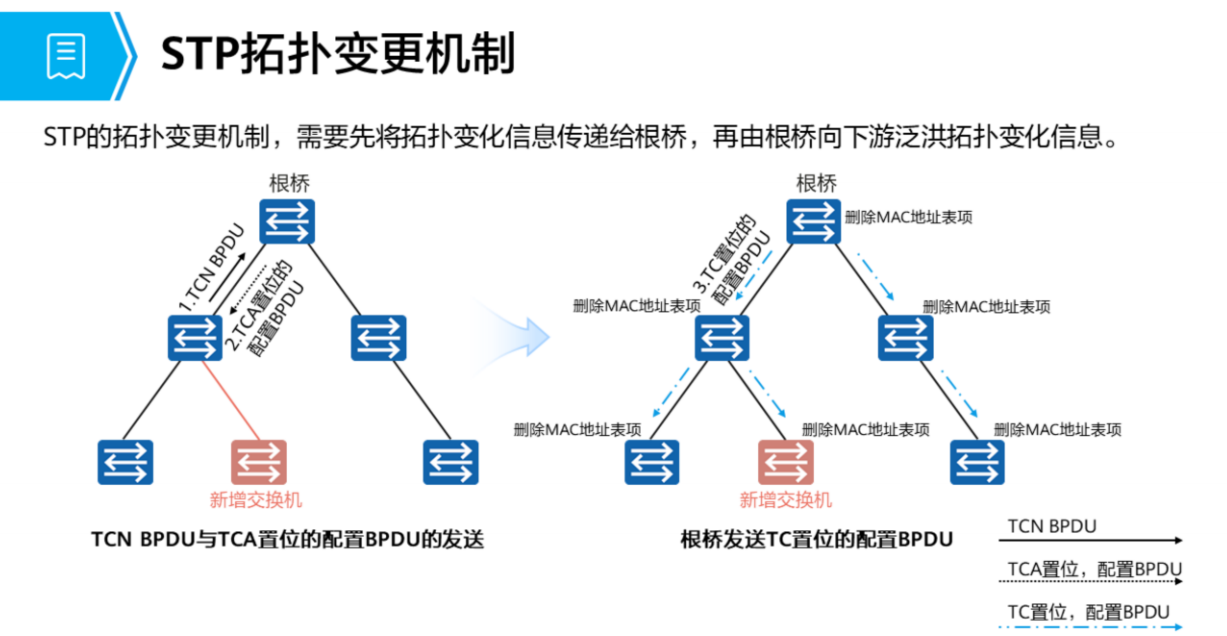

STP对计时器依赖高，发生链路故障重新收敛速度慢，拓扑变更机制繁杂。

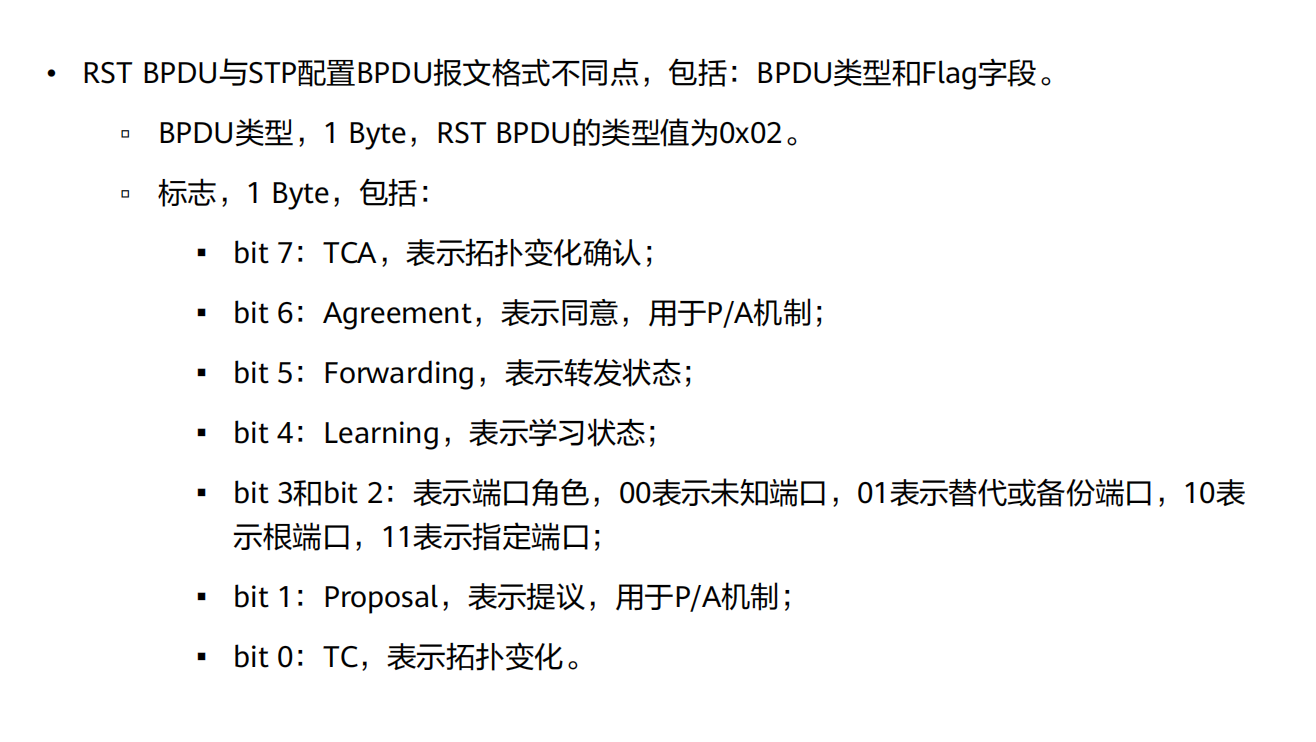

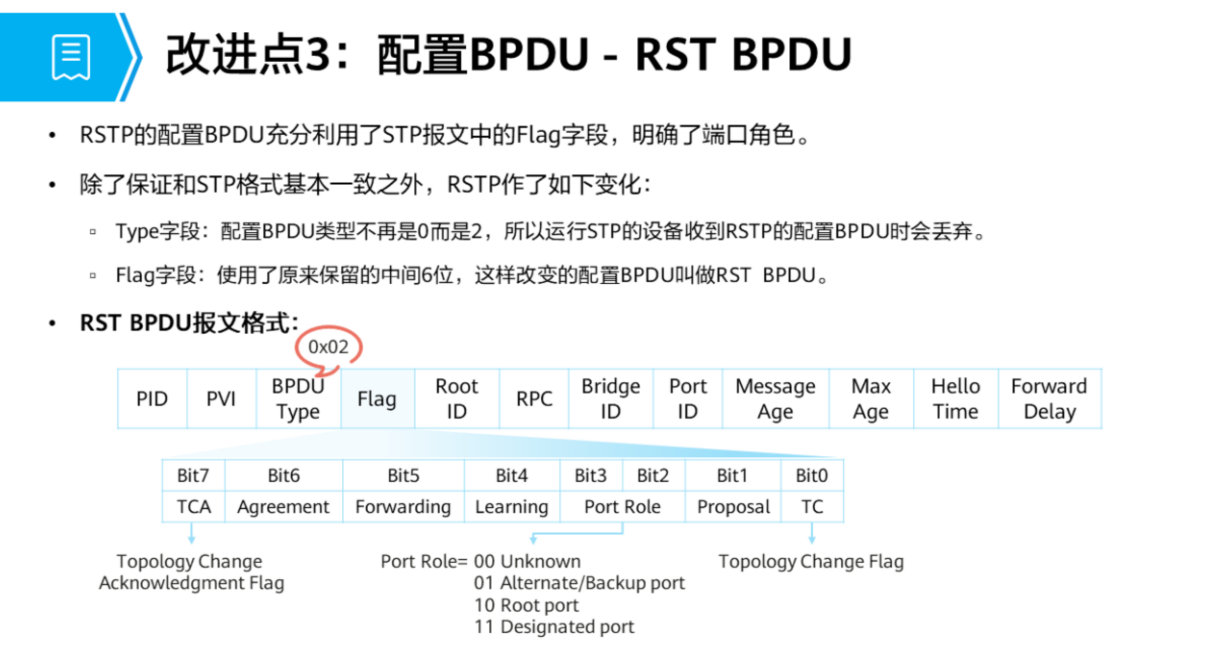

00：未知端口，01替代或者备份端口，10根端口，11指定端口

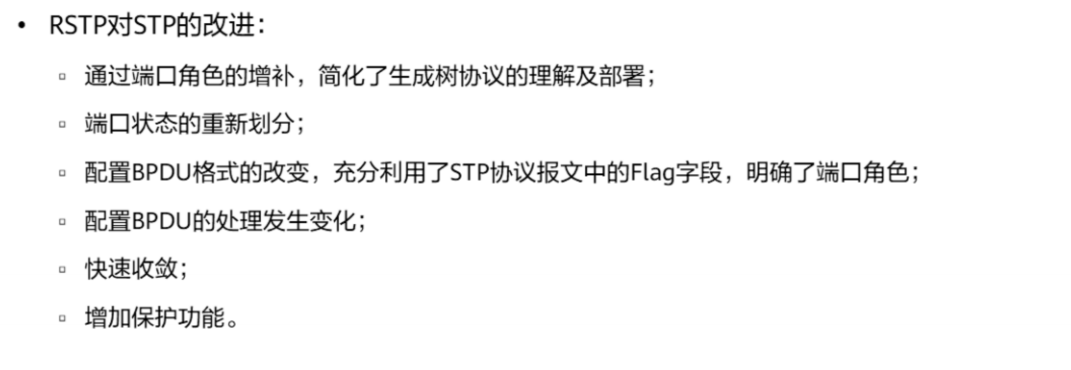

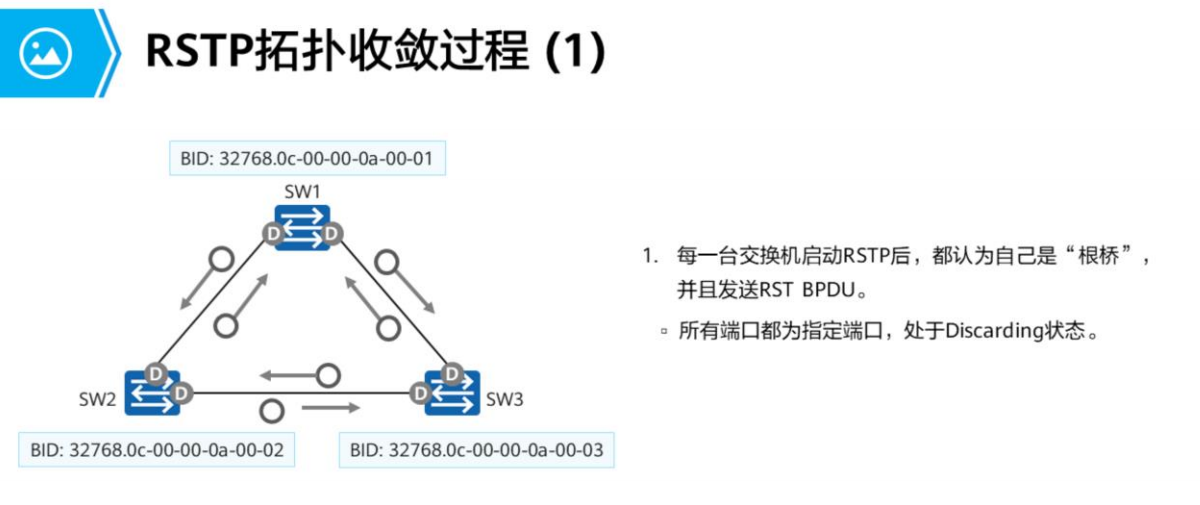

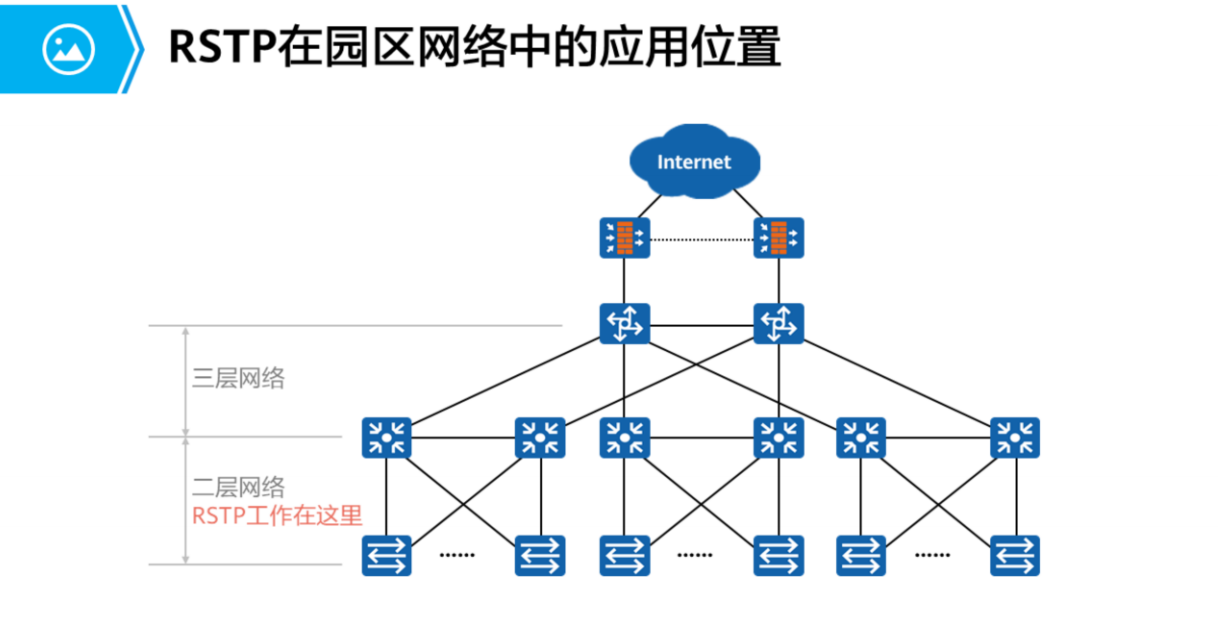

RSTP：

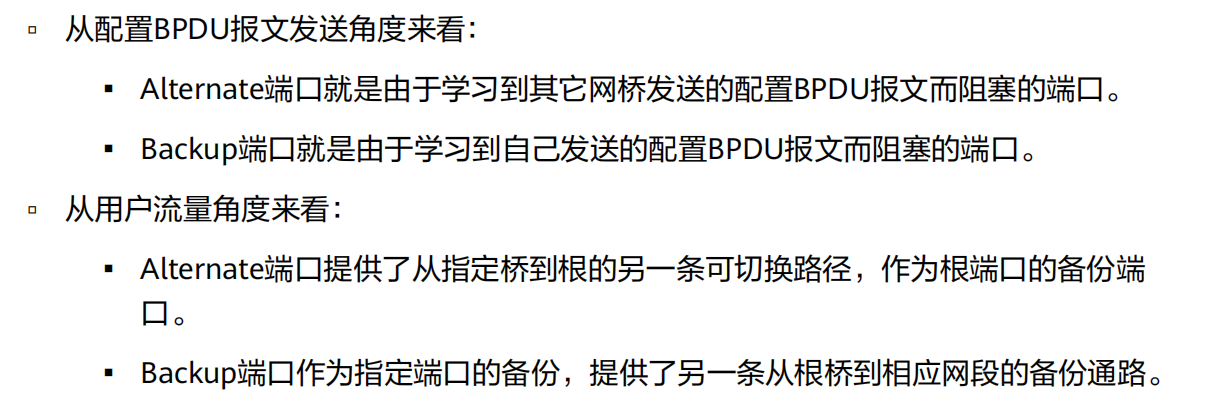

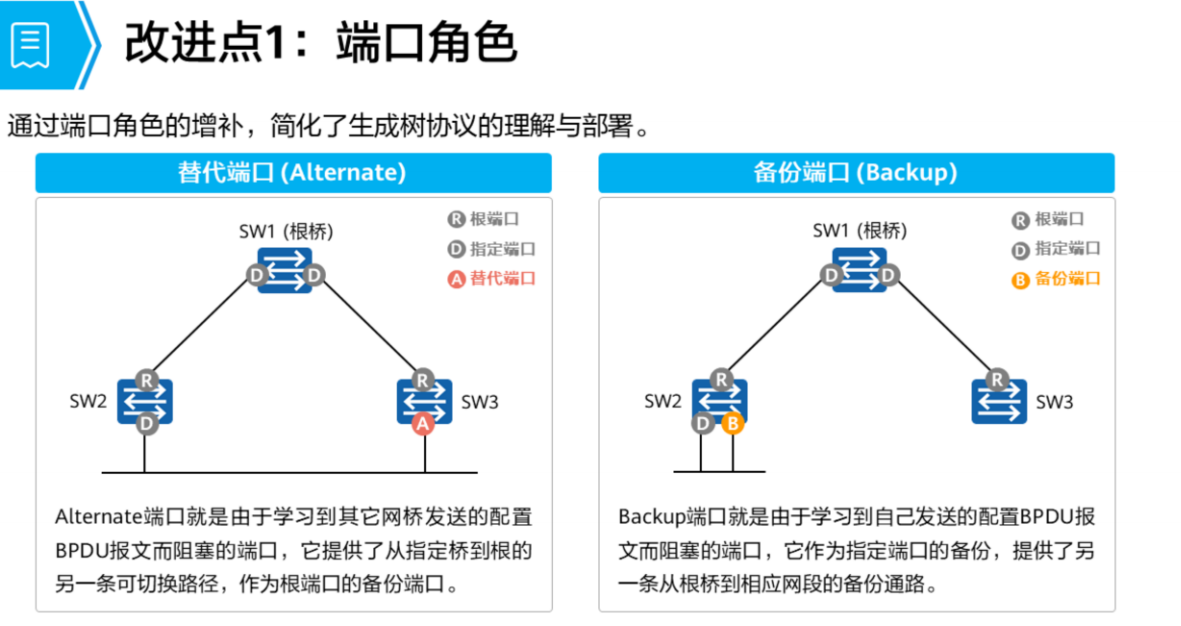

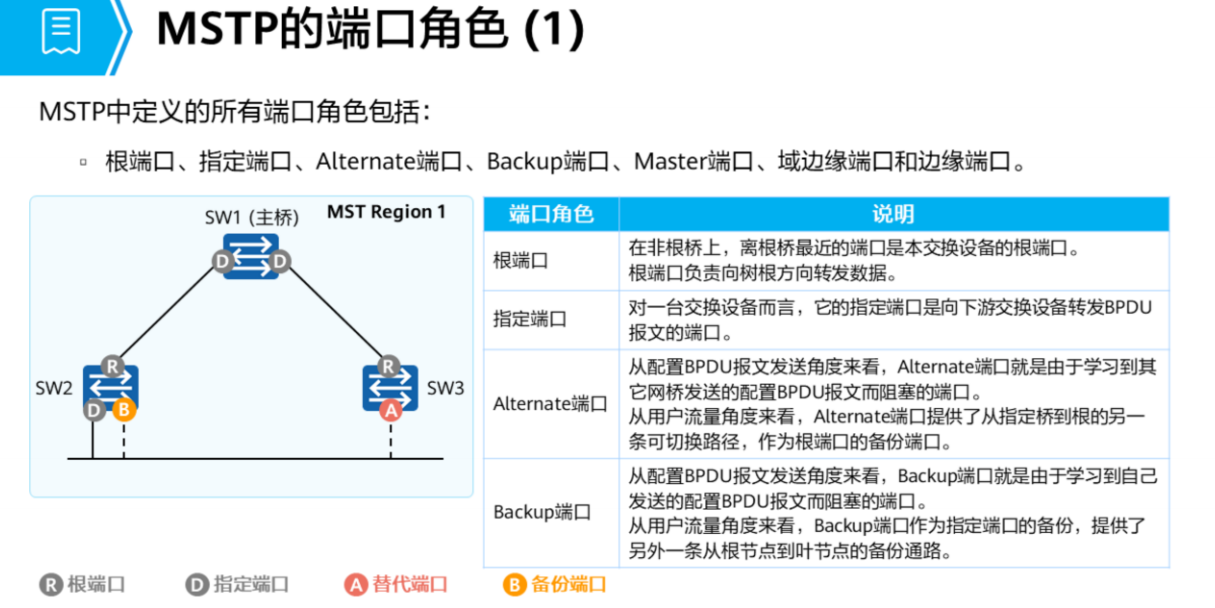

①增加了替代端口（学习到其他网桥发送的配置BPDU，作为根端口的备份）和备份端口（学习到自己发送的BPDU，作为指定端口的备份）

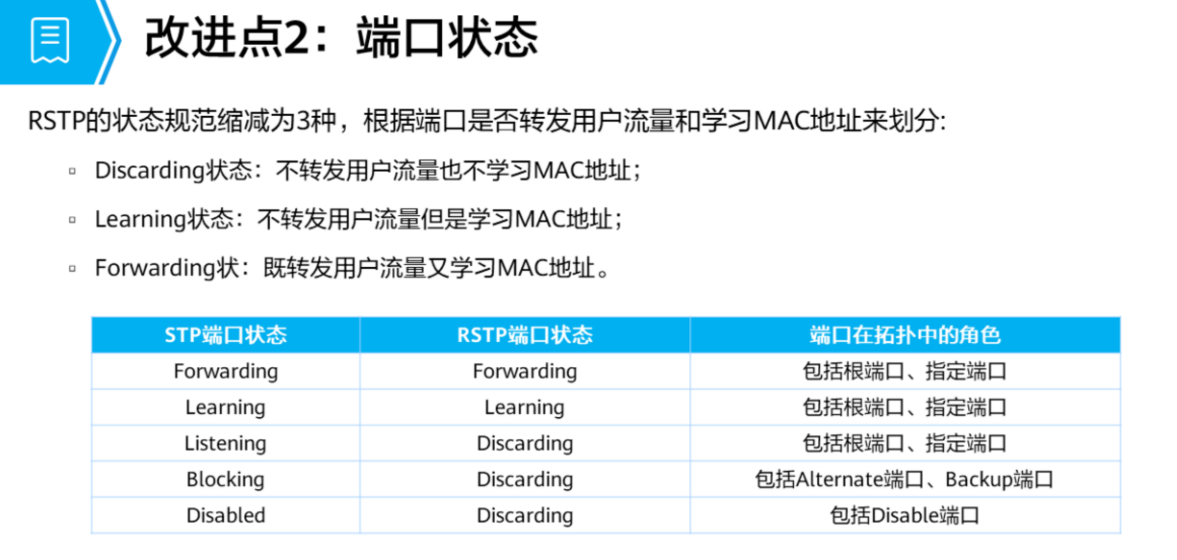

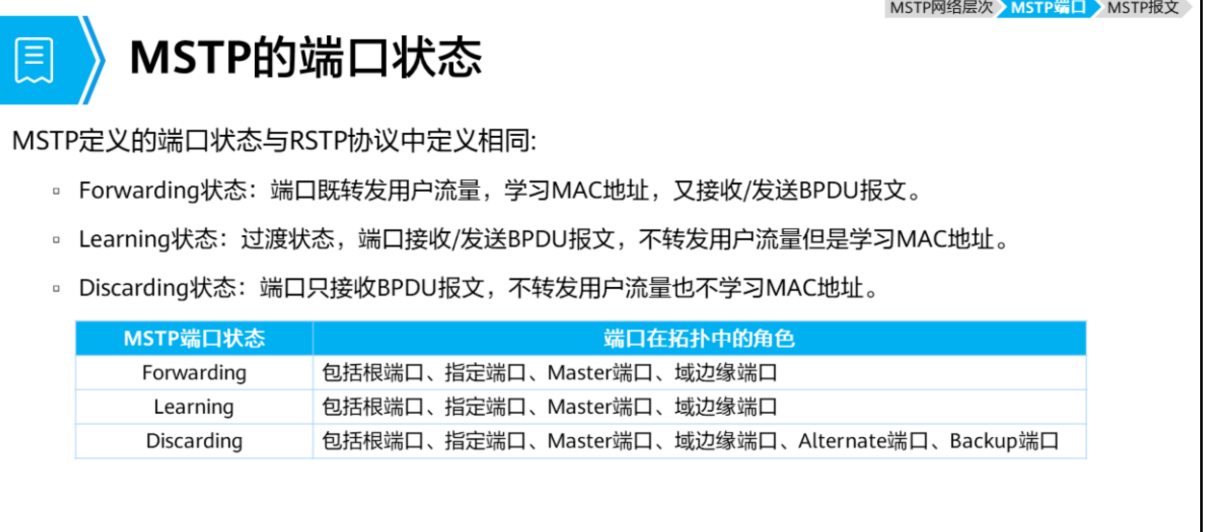

②只用三个端口状态Discard ing（不转发用户流量，不学习MAC地址）Lear ing（不转发用户流量，学习MAC地址），Foewarding（转发用户流量，学习MAC地址）

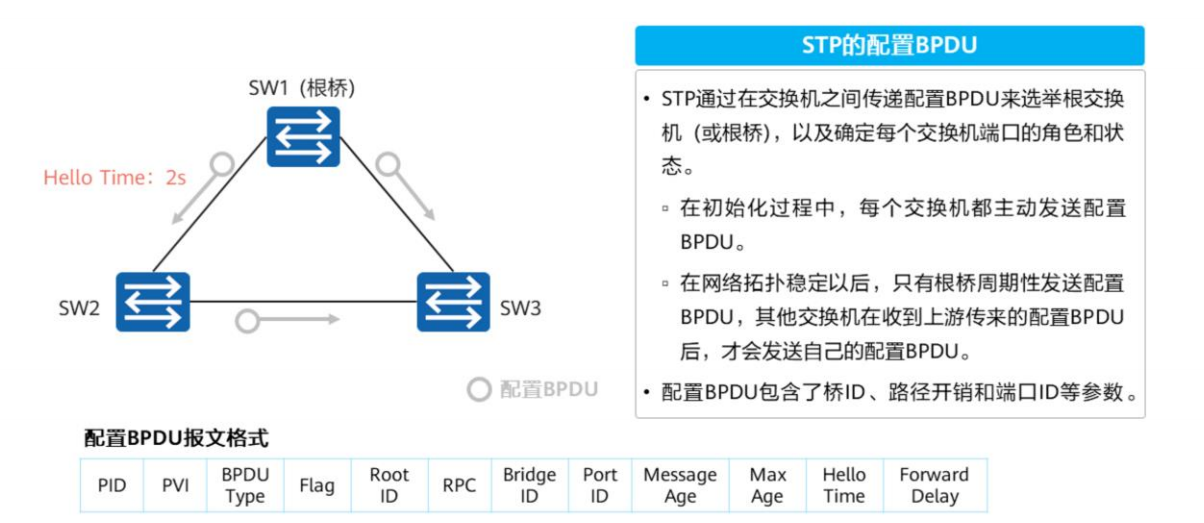

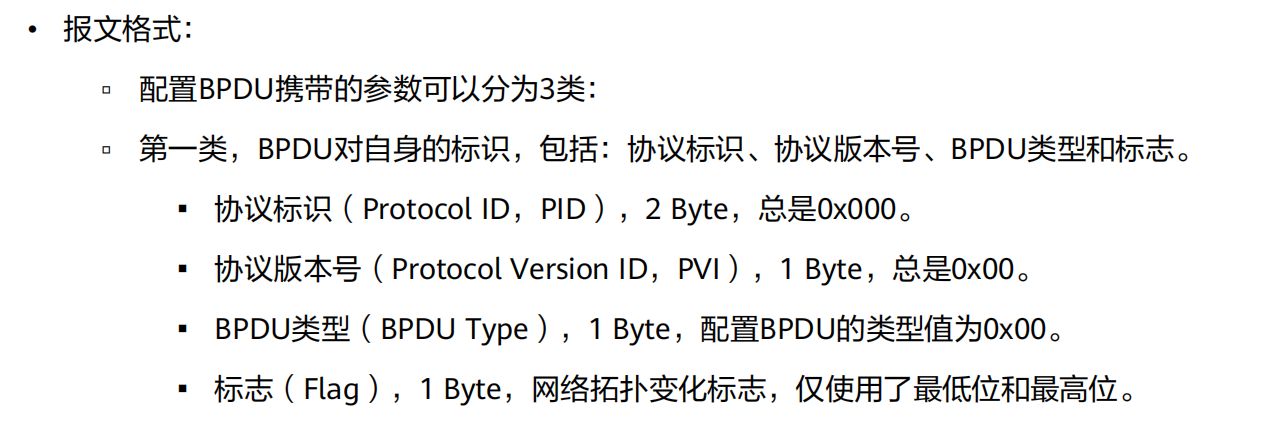

③配置BPDU的类型是2不是0

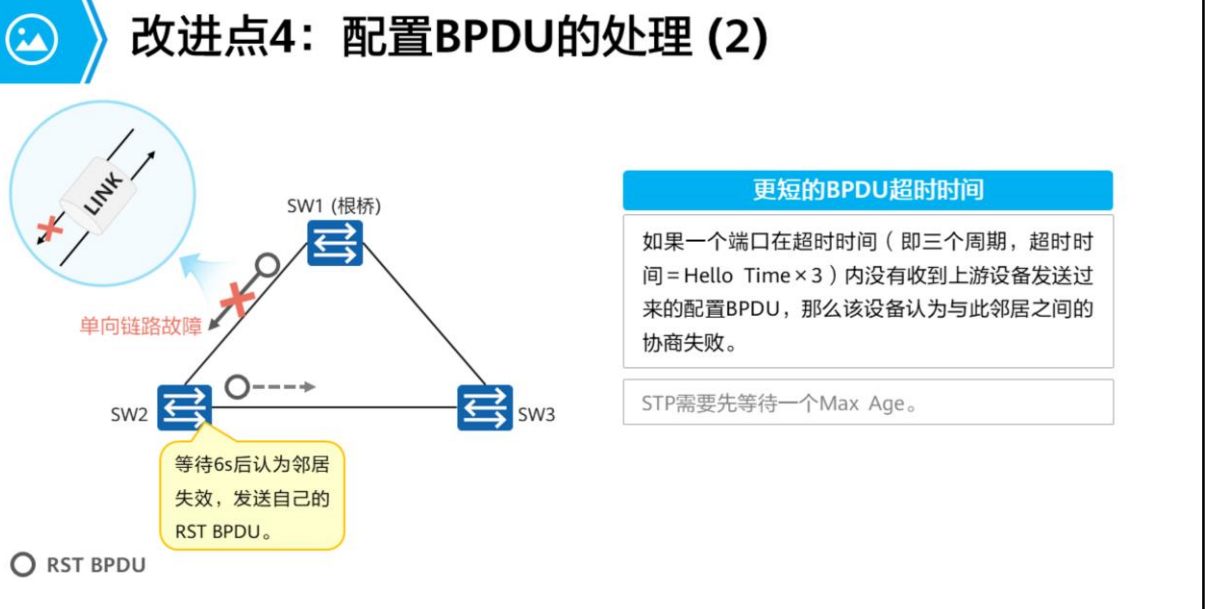

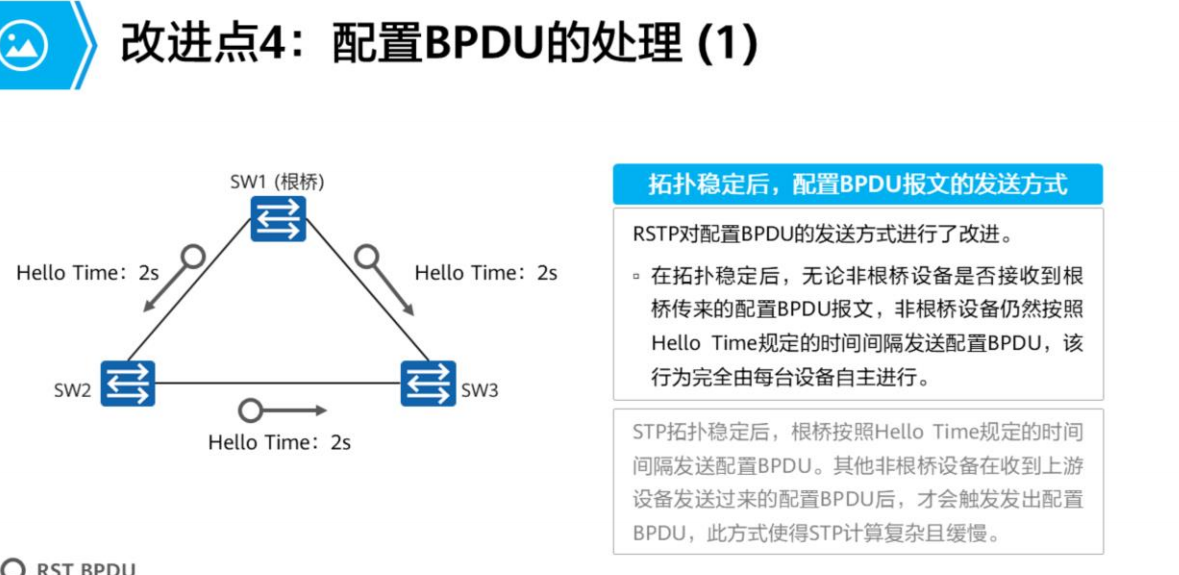

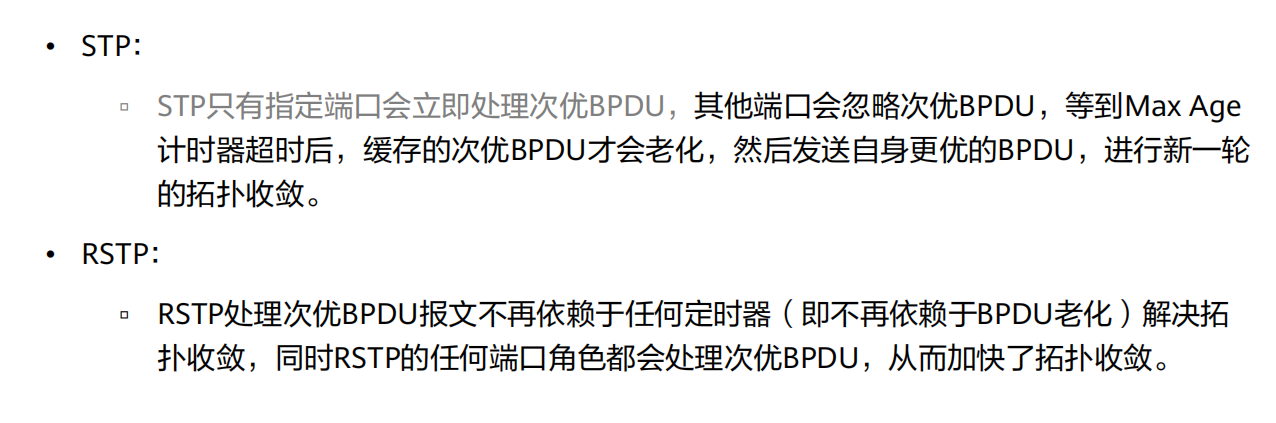

④对配置BPDU的处理，非根桥设备按照HElloTime规定的时间间隔发送BPDU，每台设备自主进行，BPDU超时时间更短为3和HelloTime

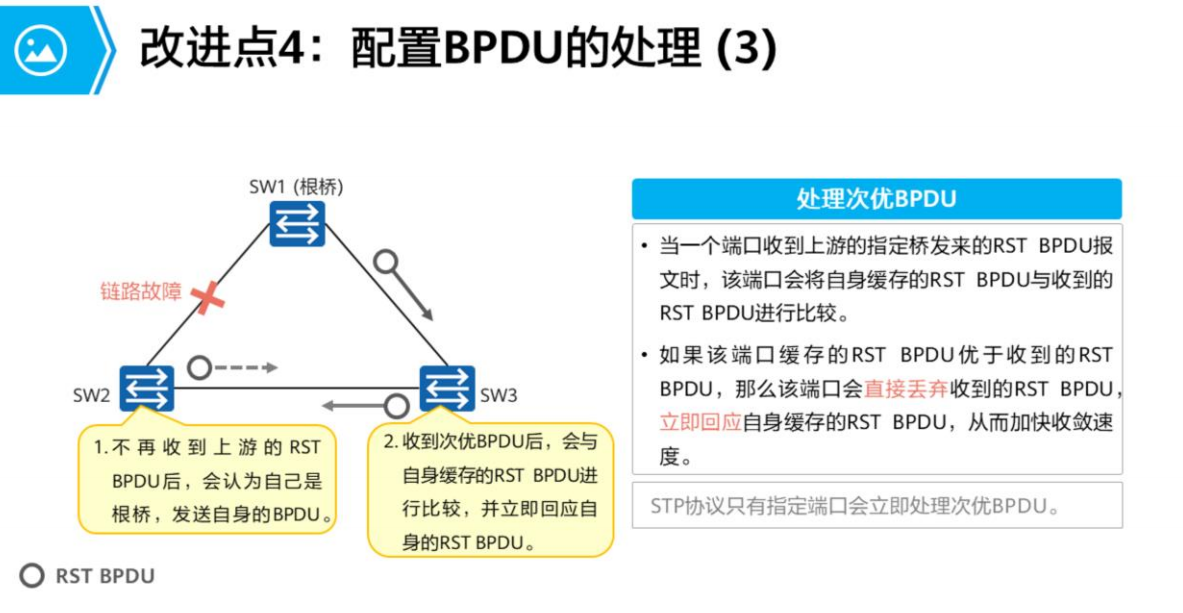

，任何端口角色都可以处理次优BPDU

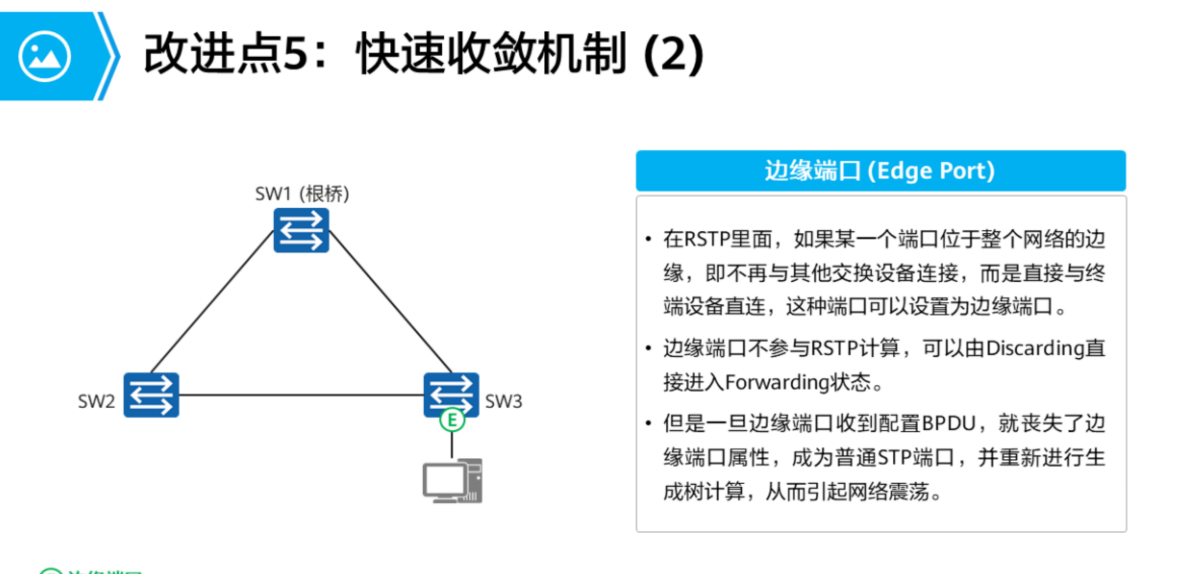

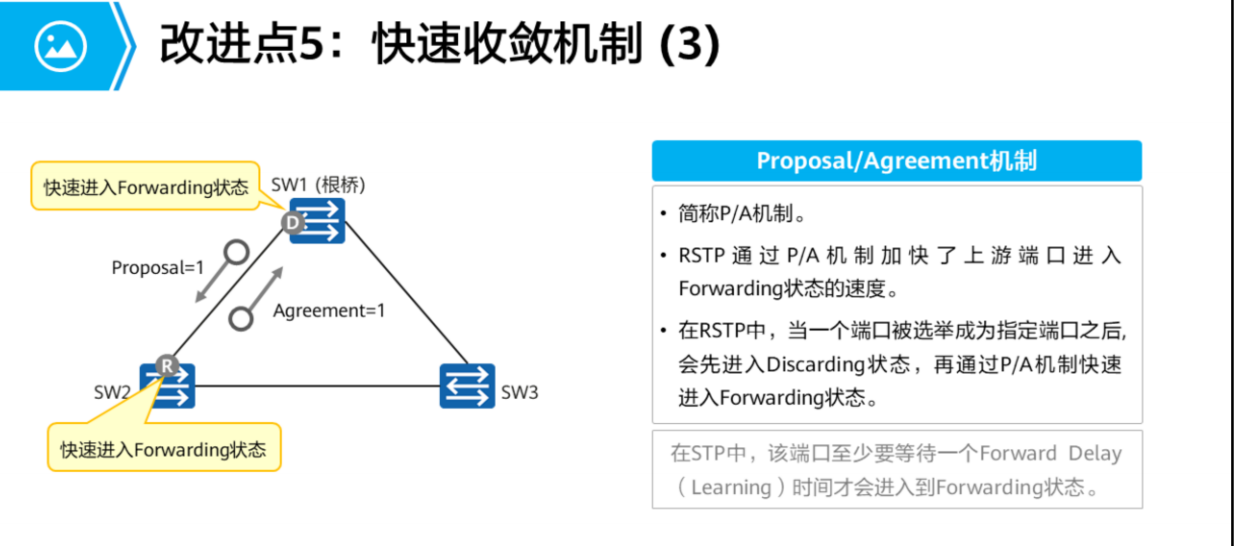

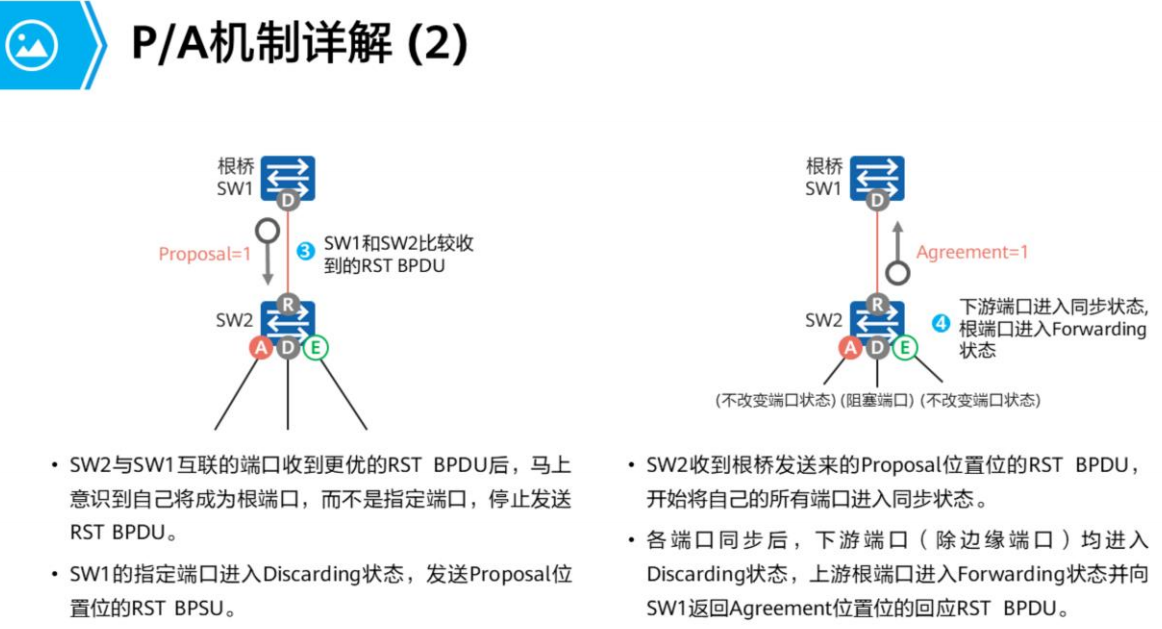

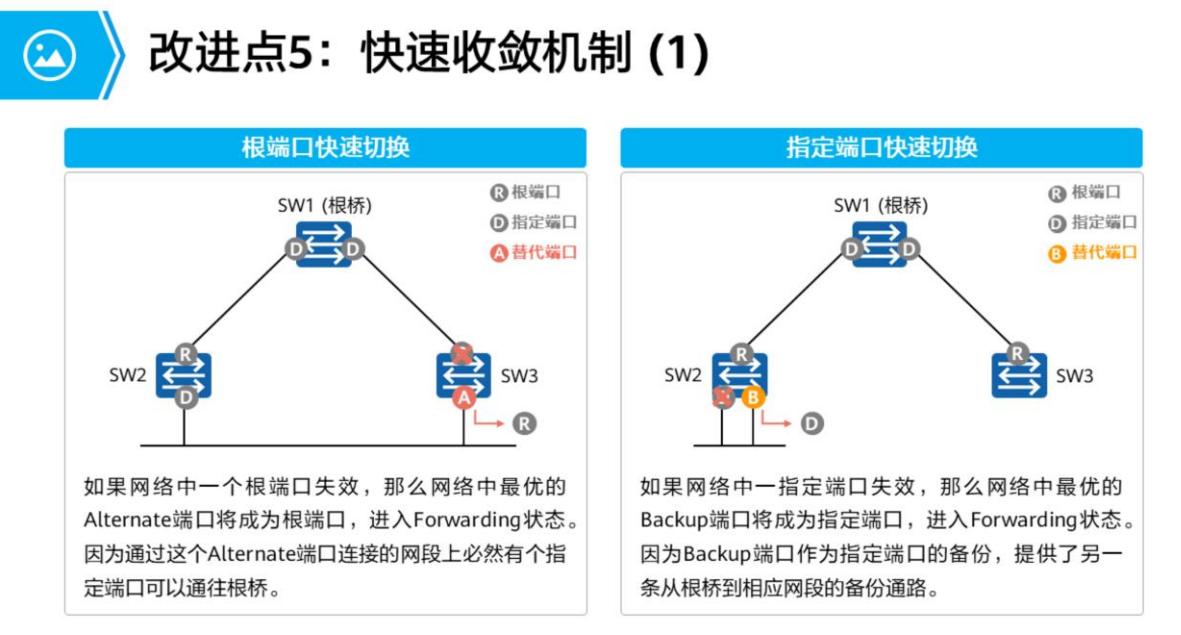

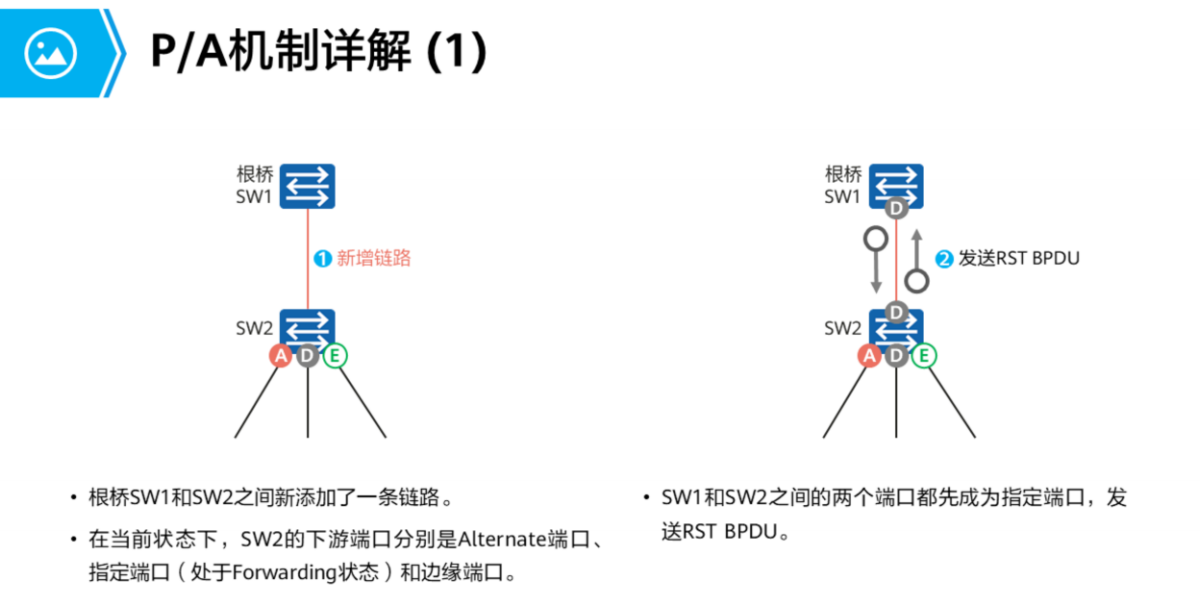

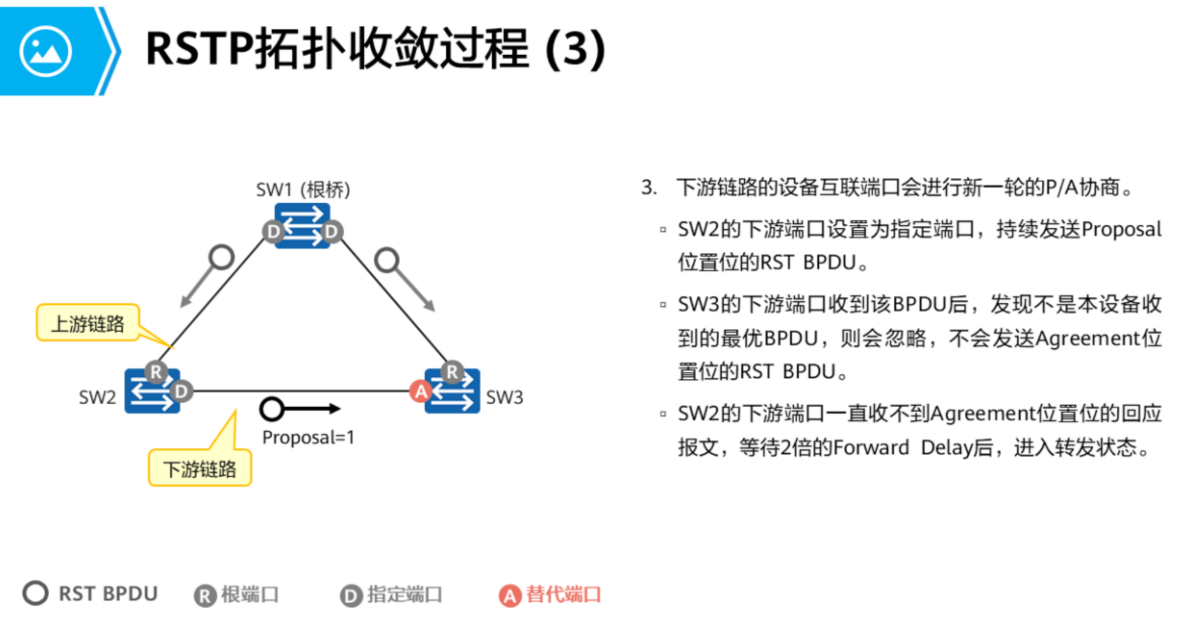

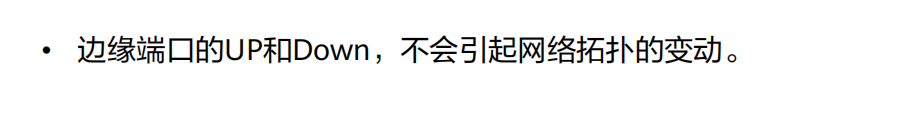

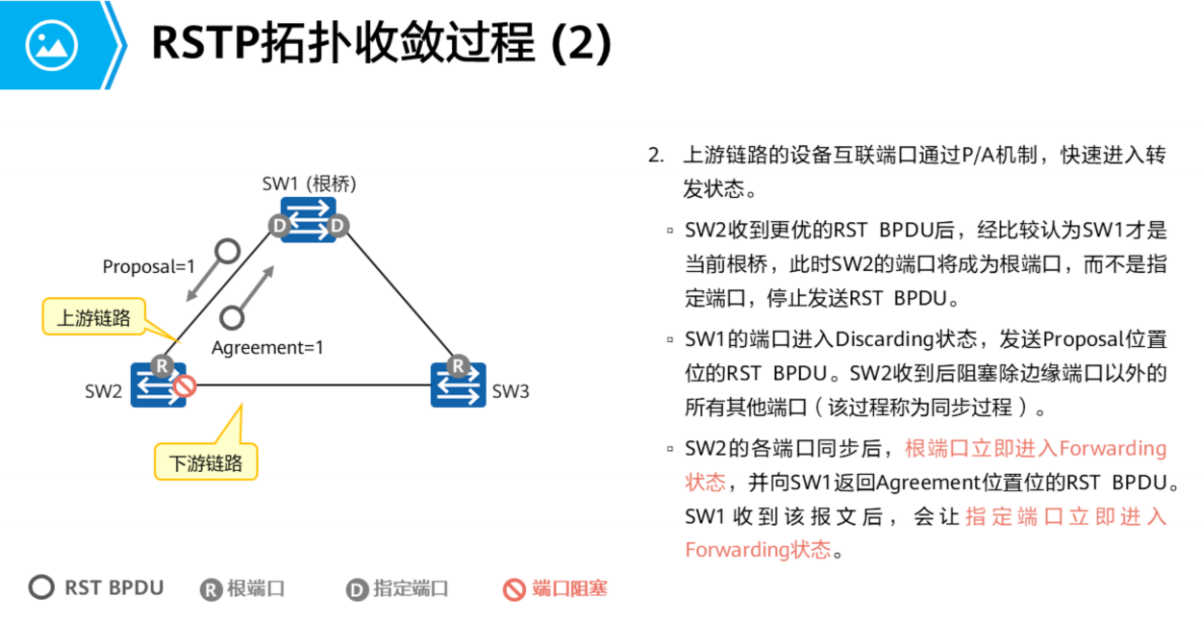

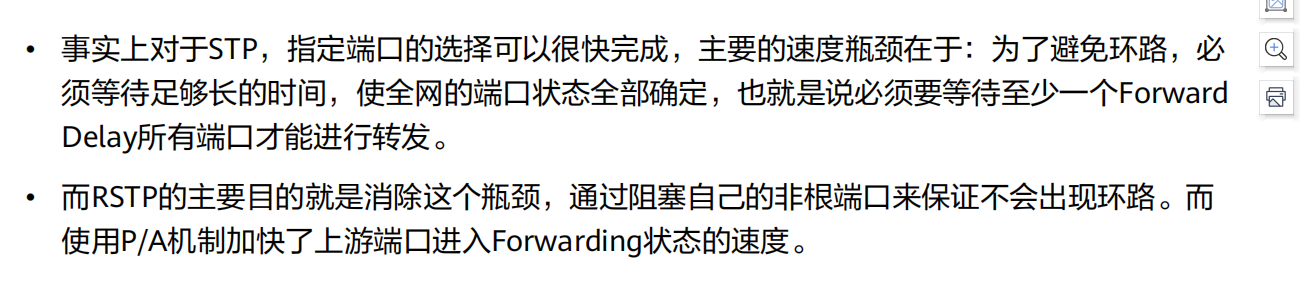

⑤快速收敛机制，根端口出现问题，最优的替代端口会成为根端口，指定端口出现问题，最优的备份端口，成为指定端口。边缘端口（和终端设备直接相连接的端口）不参与RSTP的计算，可以直接由Discard ing状态进入Forwarding状态，PSTP通过P/A（协议、协商）机制加快了上游端口进入Forwarding的状态，

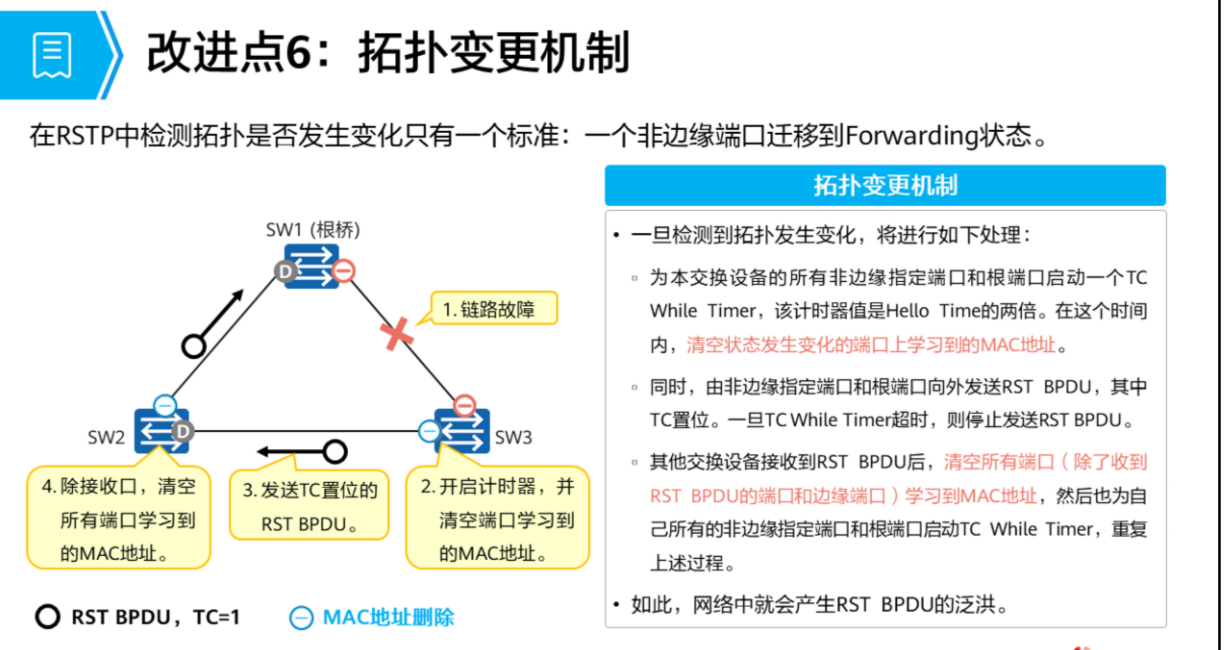

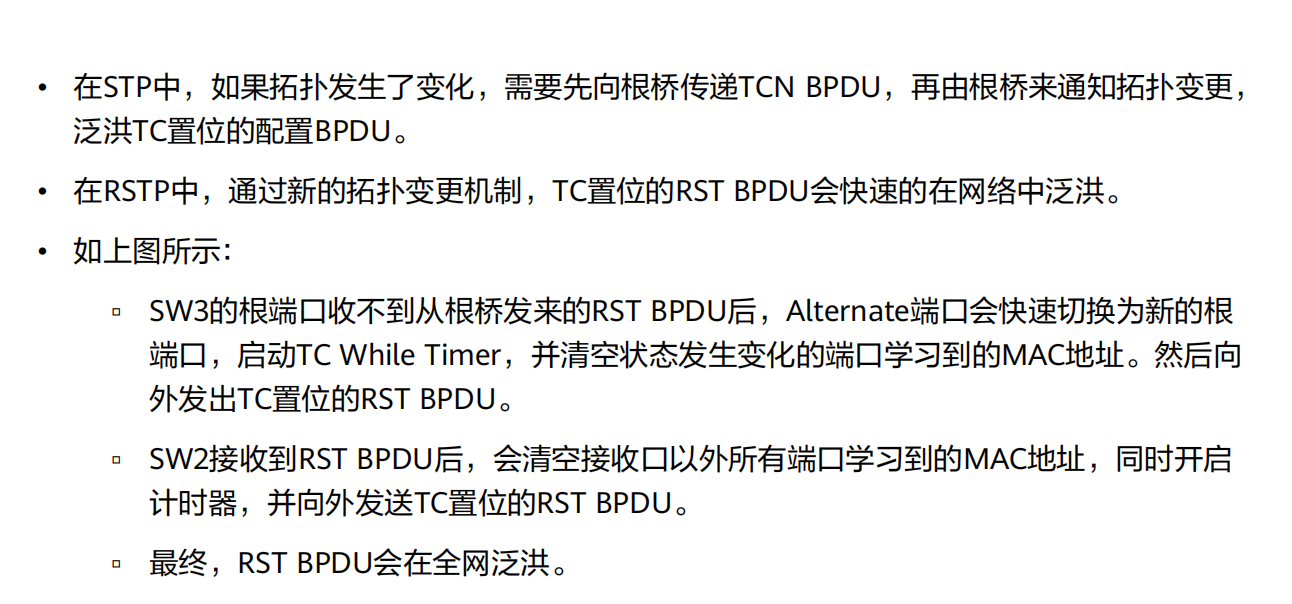

⑥拓扑变更机制，链路发生故障，首先本交换机开启计时器并清空端口学习到的MAC地址，然后发送TC置为的RSTBPDU，其他交换机收到后除接收口清空所有端口学习到的MAC地址

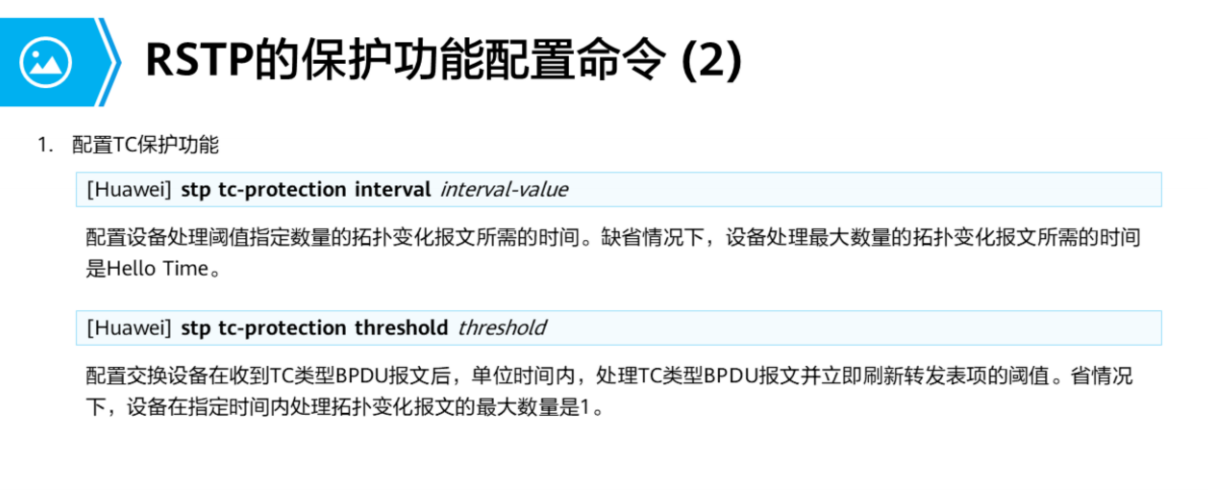

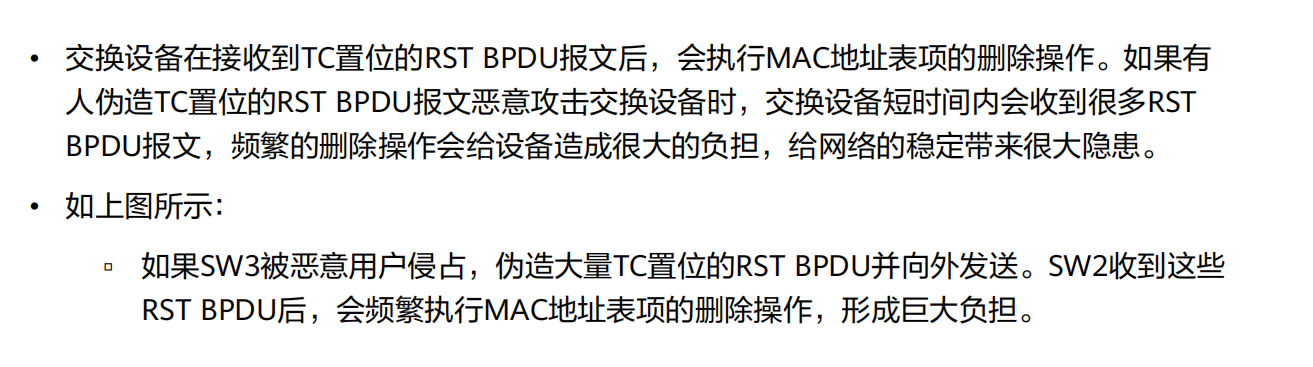

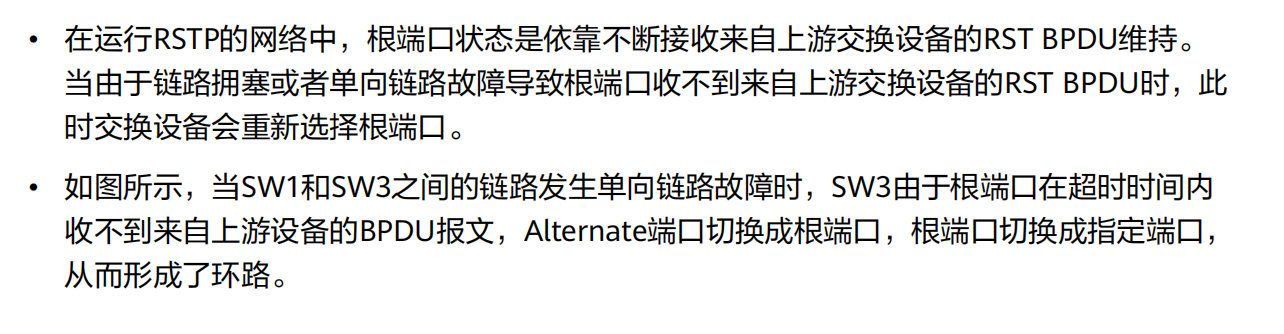

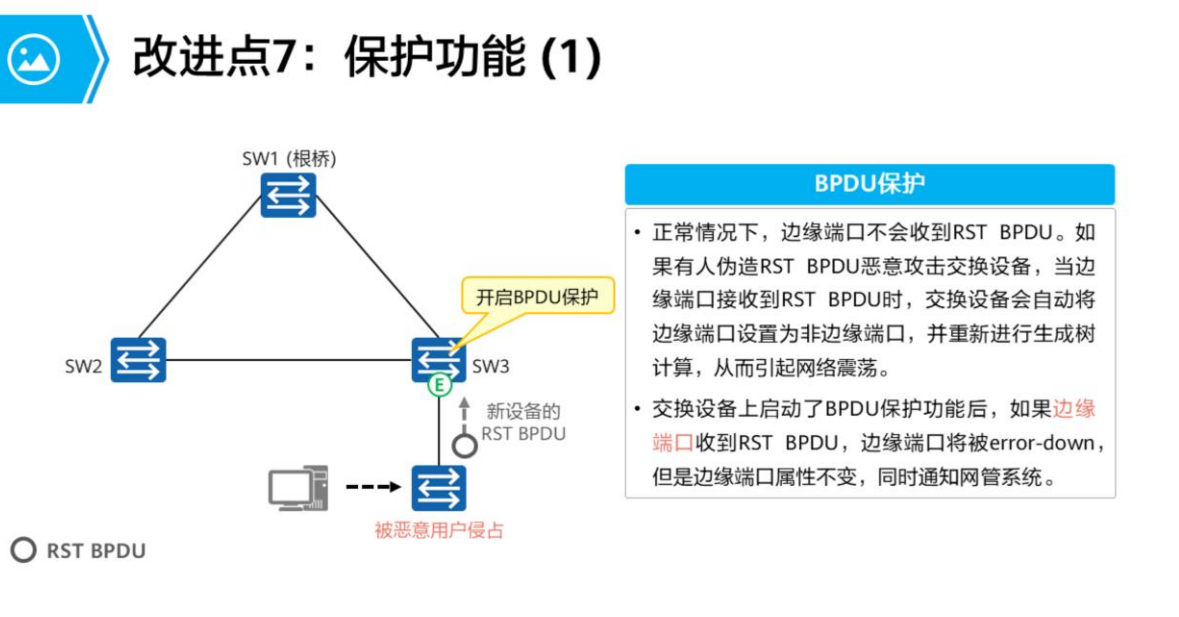

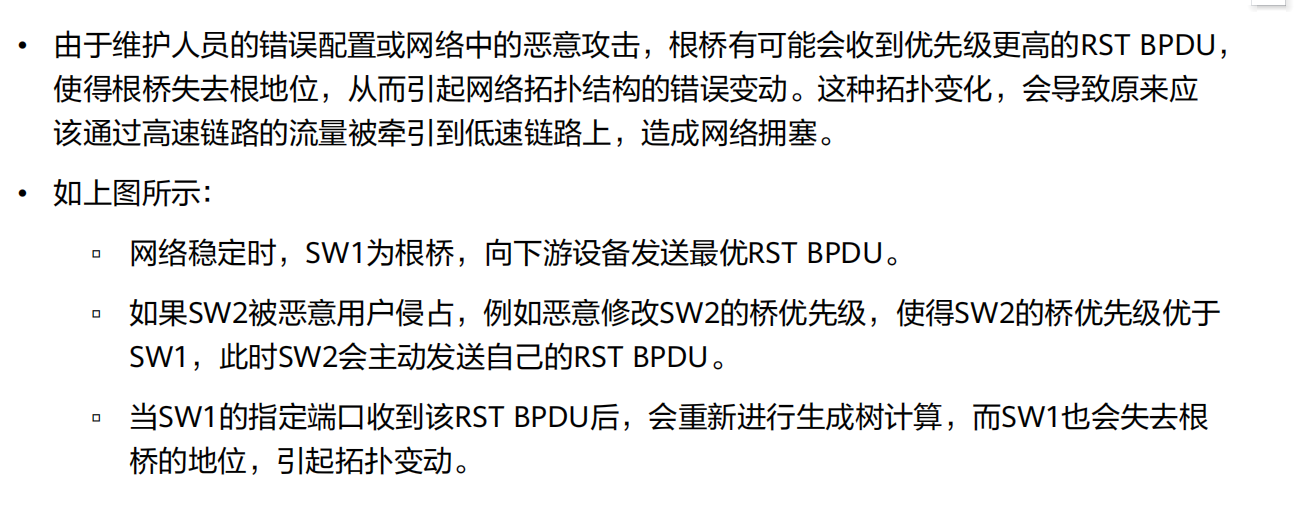

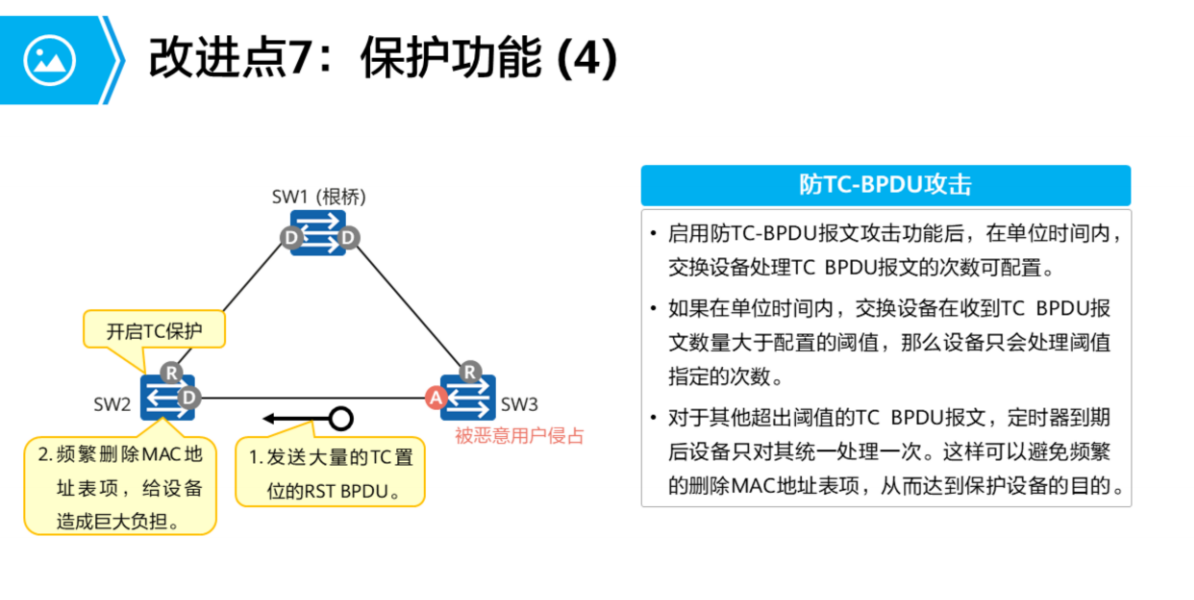

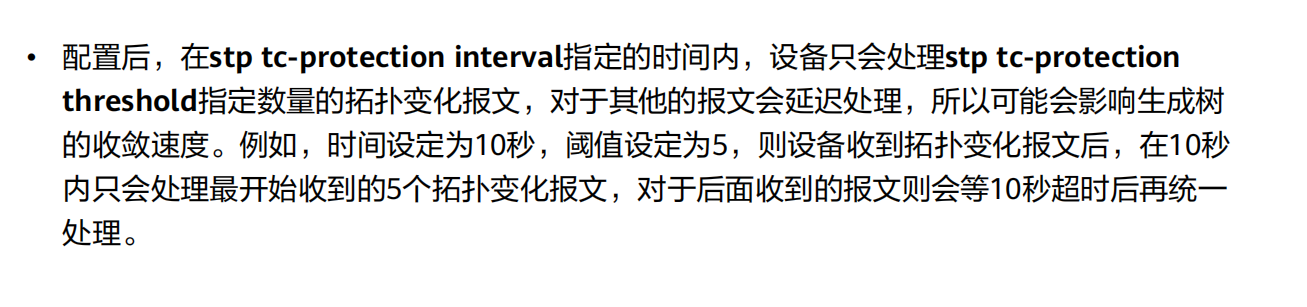

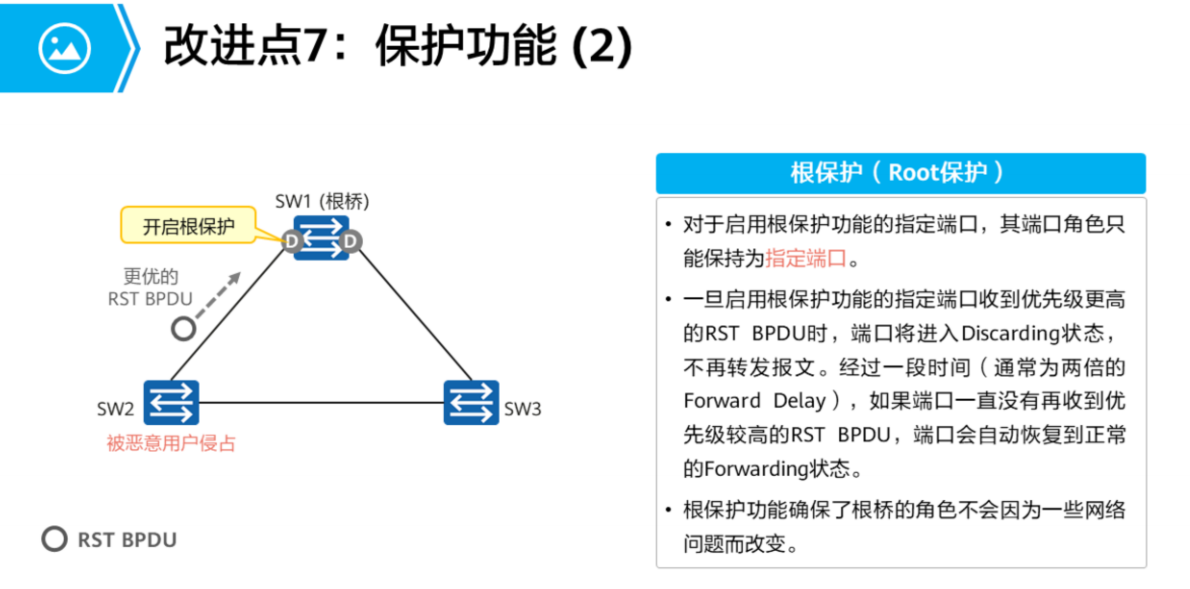

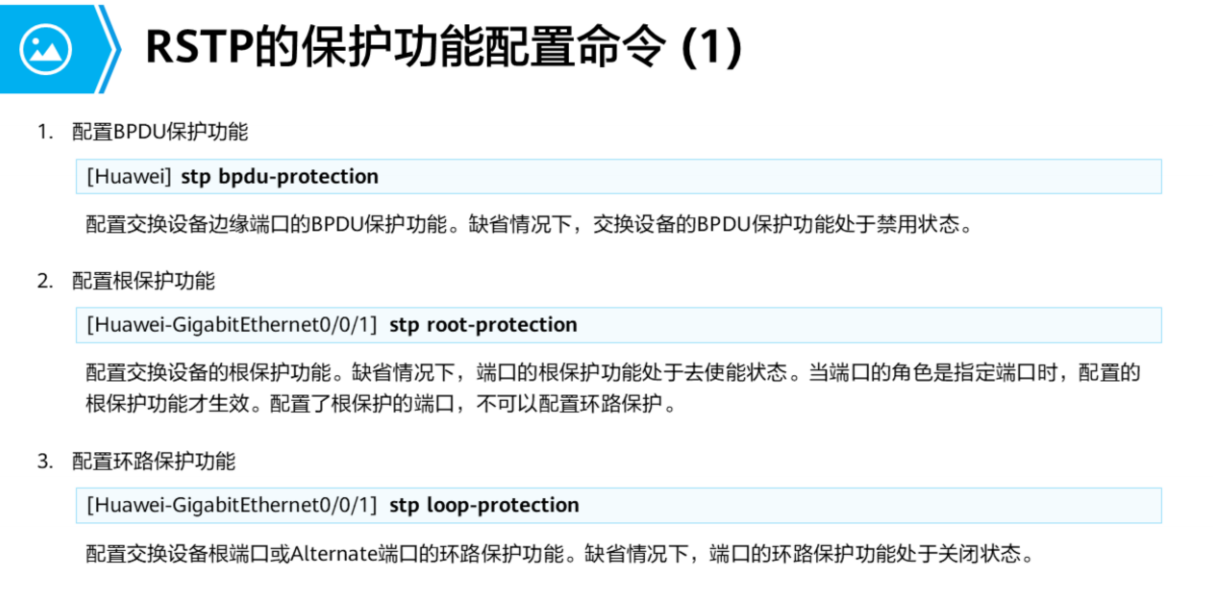

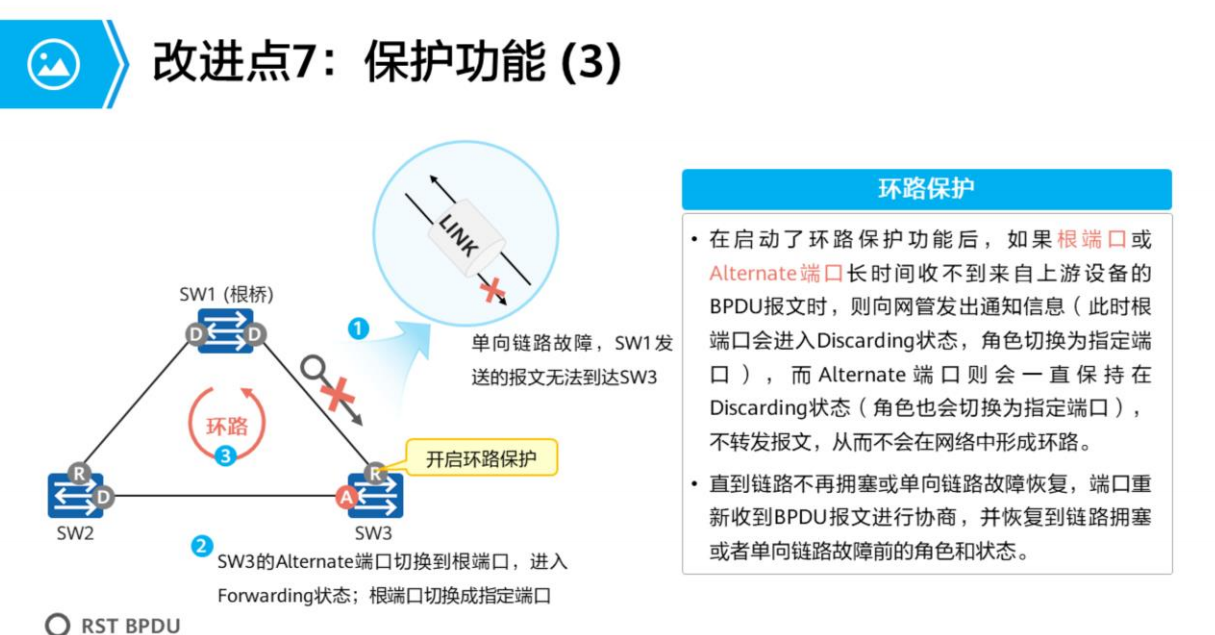

⑦保护功能，开启BPDU保护功能后，如果边缘端口收到RSIBPDU，边缘端口将会被error-down，但是边缘端口属性不变，同时通知网管系统。开启根保护的指定端口，其端口角色只能保持为指定端口，开启环路保护后，如果根端口和替代端口长时间接收不到上游设备发来的BPDU报文，则向网关发出通知信息，（根端口进入Discard ing状态，角色切换为指定端口，替代端口一直保持discarding 状态）开启防TC-BPDU报文攻击功能后，在单位时间内，交换设备处理TC　BPDU的报文次数可以设置，
