istio流量拦截机制

流量拦截机制

pod运行环境要求

service association（服务关联）

pod必须属于某个service，哪怕pod没有暴露端口
pod同时属于多个svc时，这些svc不在使用同一个端口时，指定的协议必须一致

应用运行uid

uid 1137预留给sidecar使用，业务pod不能使用这个uid运行

capabilities授权

强制启用PSP（pod安全策略）的k8s环境中，必须允许在网格内的pod上使用net_admin（允许生成网络命名空间中的iptables规则）、net_raw（允许使用裸tcp、套接字）2个
若未启用PSP，或使用的istio自己的CNI插件，也可以不用（对应部署istio时，是否需要加载相关内核模块）

capabilities：

原先内核对权限分root和普通用户，后来对普通用户授权特殊权限比方便，加了capabilities机制，可用于对某种特殊权限赋予普通用户

pod标签

每个pod必须使用：app、version两个标签指明应用名和版本
app标签用于分布式追踪生成context，version用于显示应用的版本

svc端口命名

每个svc端口都要指定名称、协议，方便istio识别协议做流量调度
k8s 1.18后，可直接在svc中appProtocol项定义协议，就可省去下面的命名格式：

协议-后缀 http-80

协议选择

支持任何类型tcp流量，但不代理udp

http
https
grpc
tcp（原始raw tcp）
tls
grpc-web
mysql
redis
mongo。

注：可自动检测识别http和http2，未检测出的协议全是视为普通tcp，或者手动指定协议

sidecar envoy代理方式

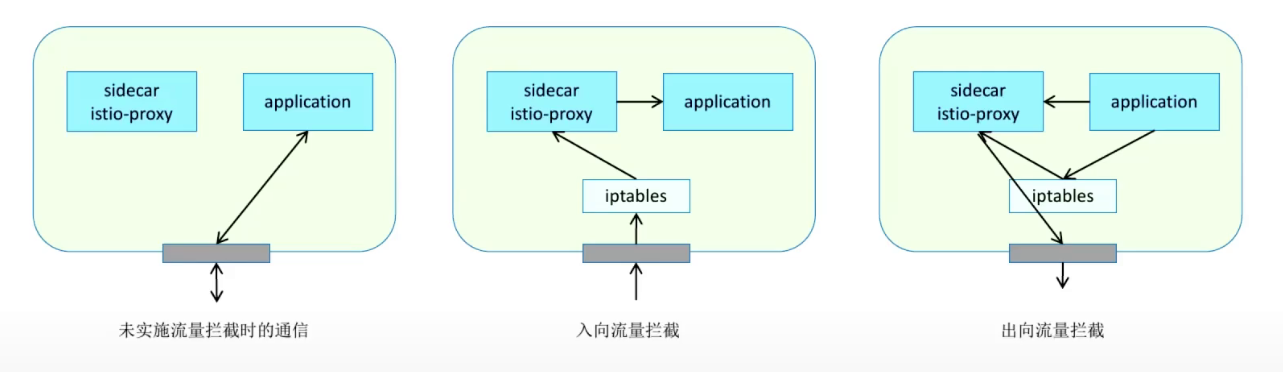

sidecar envoy和应用容器，在pod中共享网络、uts、ipc等命名空间，因此也使用共同的网络协议栈

envoy sidecar基于init容器设置iptables规则进行流量拦截，iptables将拦截后的流量转给envoy，envoy根据配置完成代理，出站流量也使用iptables做拦截转发envoy

拦截模式

redirect重定向模式
tproxy透明代理模式

劫持过程

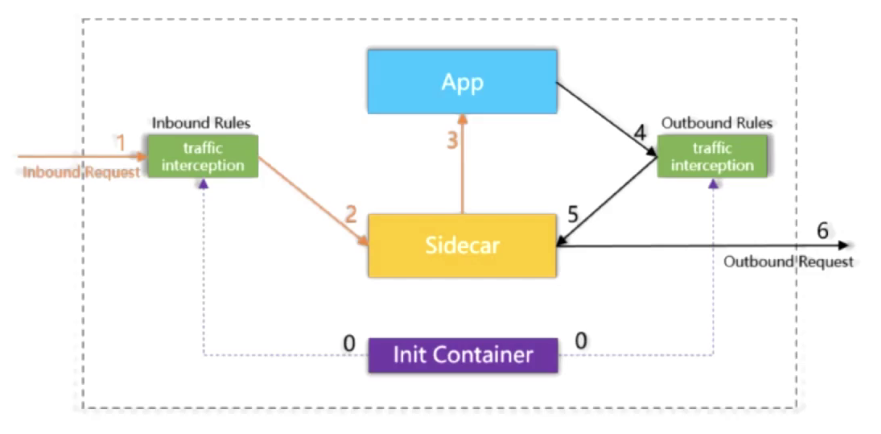

init：pod启动时，注入的init特权容器开启流量劫持，并设置流量劫持规则，规则分为Inbound规则和Outbound规则
Inbound：pod外部请求进来时，被traffic intercetion劫持，它根据Inbound规则将请求转到sidecar，再转给业务应用
Outbound：业务应用向pod请求时被traffic interception劫持，它根据outbound规则转给sidecar，再发往外部

注入的sidecar容器

istio基于k8s admission controller webhook完成sidecar自动注入，为每个pod注入2个容器

端口

特殊端口
    15000/tcp       管理端口
    15001/tcp       出站端口
    15004/http      debug端口
    15006/tcp       入站端口
    15008/h2        hbone mtls隧道端口
    15009/h2c       hbone安全网络端口
    15020/http      内置合并指标数据的端口
    15021/http      健康检测
    15053/dns       dns端口，默认未启用
    15090/http      内置普罗米修斯端口
控制平面端口
    443/https
    15010/grpc      xds、ca服务
    15012/grpc      xds、ca
    15014/http      控制平面监控
    15017/https     转发443

istio-init容器

属于init-containers，负责在pod中生成iptables规则（k8s-1.29版本信息中有说明开始在未来弃用iptables改nfttables，我猜以后istio可能也会改用nfttables吧）

使用istio/proxyv2镜像启动，所有流量拦截后发给2个端口：15006、15001

规则生成工具：

使用istio-iptables程序生成拦截规则，新版本使用此

istio-iptables [选项]

-z 15006        #入站劫持端口，只用于重定向模式
-p 15001        #出站劫持端口
-m 拦截模式		#支持REDIRECT、TCPPROXY
-b 端口          #流量拦截目标端口列表
-d 端口           #排除的目标端口列表

规则生成脚本：

旧版本使用脚本生成iptables规则

脚本：https://github.com/istio/cni/blob/master/tools/packaging/common/istio-iptables.sh

规则查看

方法1：使用nsenter

nsenter命令可以在宿主机，直接进入容器的网络命名空间，运行iptables命令

注：查看文档，显示nsenter方法很多，但rhel8中查看不到规则信息（可能需要用cni方式部署istio）

yum install -y util-linux

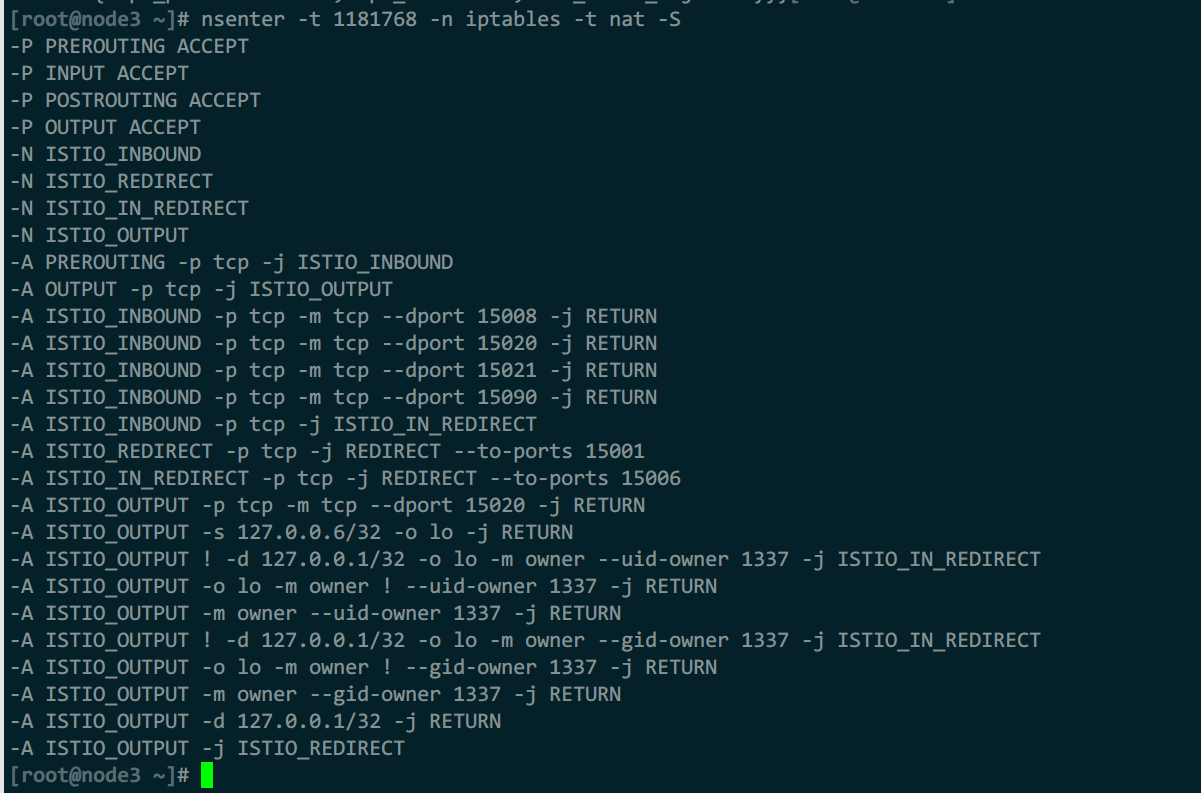

nsenter -t 2479332 -n iptables -t nat -S

yum install -y util-linux jq
C_CID=`crictl ps |grep admin |awk 'NR==2{print $1}'`
C_PID=`crictl inspect -o json $C_CID |jq .info.pid`
#rhel8中使用没有规则输出，不知道什么问题
nsenter -t $C_PID -n iptables -t nat -S
#rhel8系列使用，但我显示为空，不知道什么问题
nsenter -t $C_PID -n nft list table nat

方法2：日志查看

kubectl logs admin istio-init

规则解读：

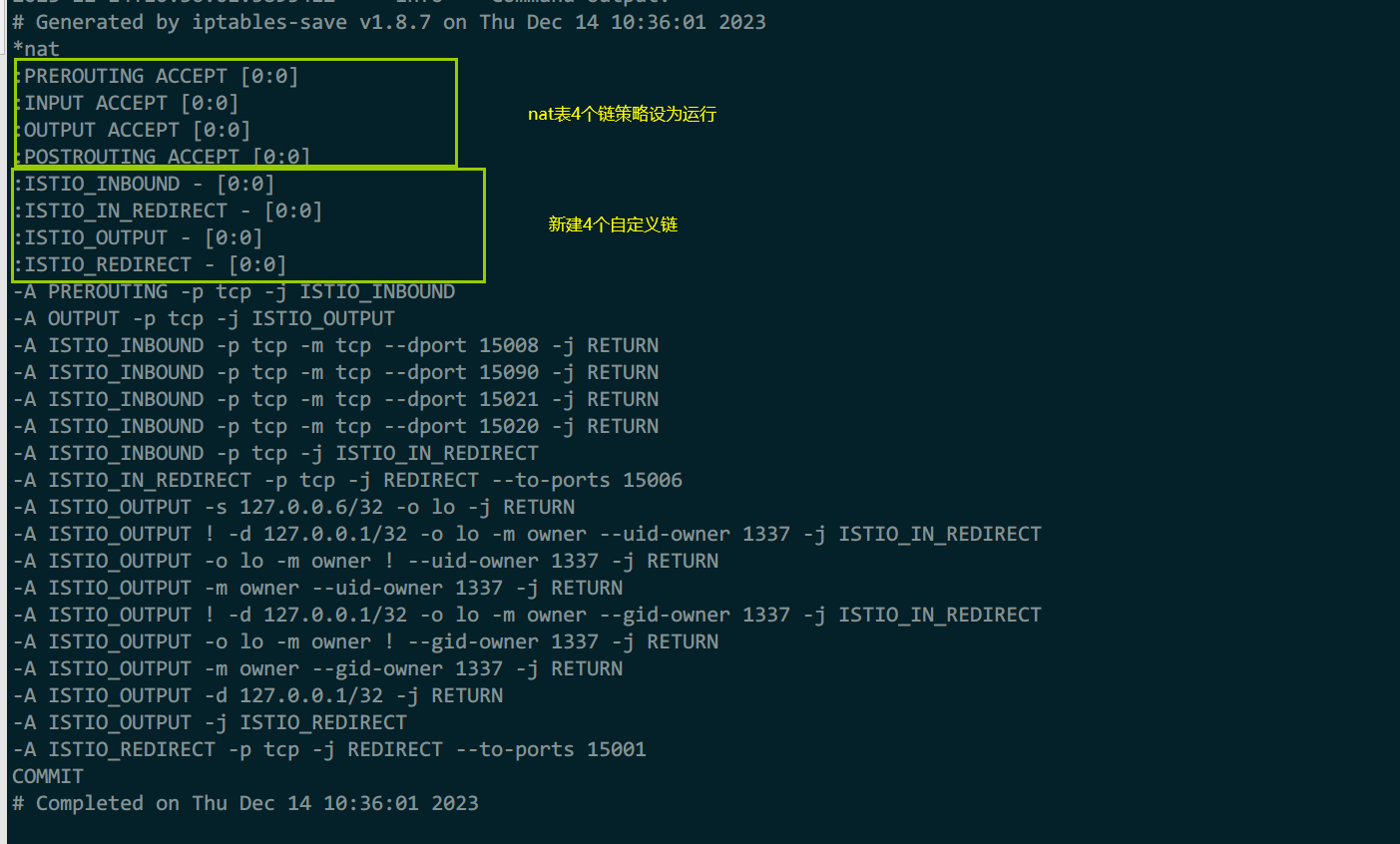

入站流量：

prerouting --> istio_inbound

PREROUTING、INPUT、POSTROUTING、OUTPUT链策略全部为允许
新建自定义链
将所有入站PREROUTING的tcp数据交给ISTIO_INBOUND处理
在ISTIO_INBOUND链中对tcp端口：15008、15020、15021、15090，直接返回（返回意味回到主链，而主链是允许所有且无规则，就代表直接不拦截），其他所有tcp流量交给ISTIO_IN_REDIRECT链处理
ISTIO_REDIRECT链对所有tcp流量重定向给端口15006

出站流量：

uid和gid 1337为envoy程序

output --> istio_output

将所有出站OUTPUT的tcp数据交给ISTIO_OUTPUT处理
对源地址是127.0.0.6/32、或者是此源地址且发送网卡是lo的，直接返回主链，对于非这个源地址且网卡、uid和gid不是1337的流量交给ISTIO_IN_REDIRECT链
对于lo网卡，且uid和gid不是1337的流量直接返回主链，对于uid和gid是1337的流量也返回主链
其他所有流量交给ISTIO_REDIRECT链处理
ISTIO_REDIRECT对所有tcp流量重定向到15001端口

istio-proxy容器

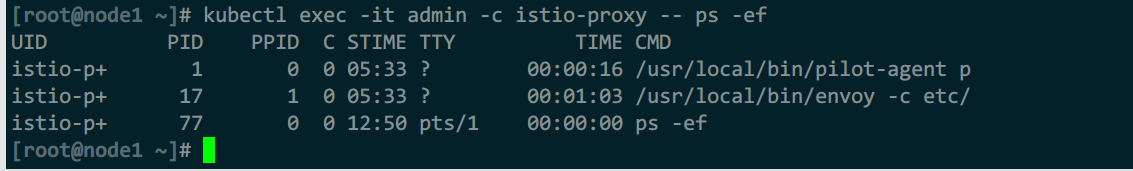

2个进行组成：

pilot-agent：基于k8s的api-server为envoy初始化bootstrap配置并启动envoy，监控并管理envoy，如出错时重启，提供xds、配置重载等
envoy：由pilot生成bootstrap配置后启动，通过xds从pilot中获取动态配置，代理出入站流量

pilot

命令行工具

pilot-agent [选项] 命令
  request                 #可用于替代没有curl命令时，向envoy管理端口发请求
    GET /listeners      #请求envoy的管理api中侦听器

配置转换

pilot基于k8s的svc，发现svc的所有端点，然后将转换后的实际配置分发出去。所有svc都被配置为egress，只有属于svc的pod，才会定义1个igress对应该svc

虚拟侦听器

“虚拟”意为，实际上envoy是匹配iptables的入站、出站拦截后转发的端口，配置了一个总的侦听器，将数据再次划分匹配给其他对应的侦听器

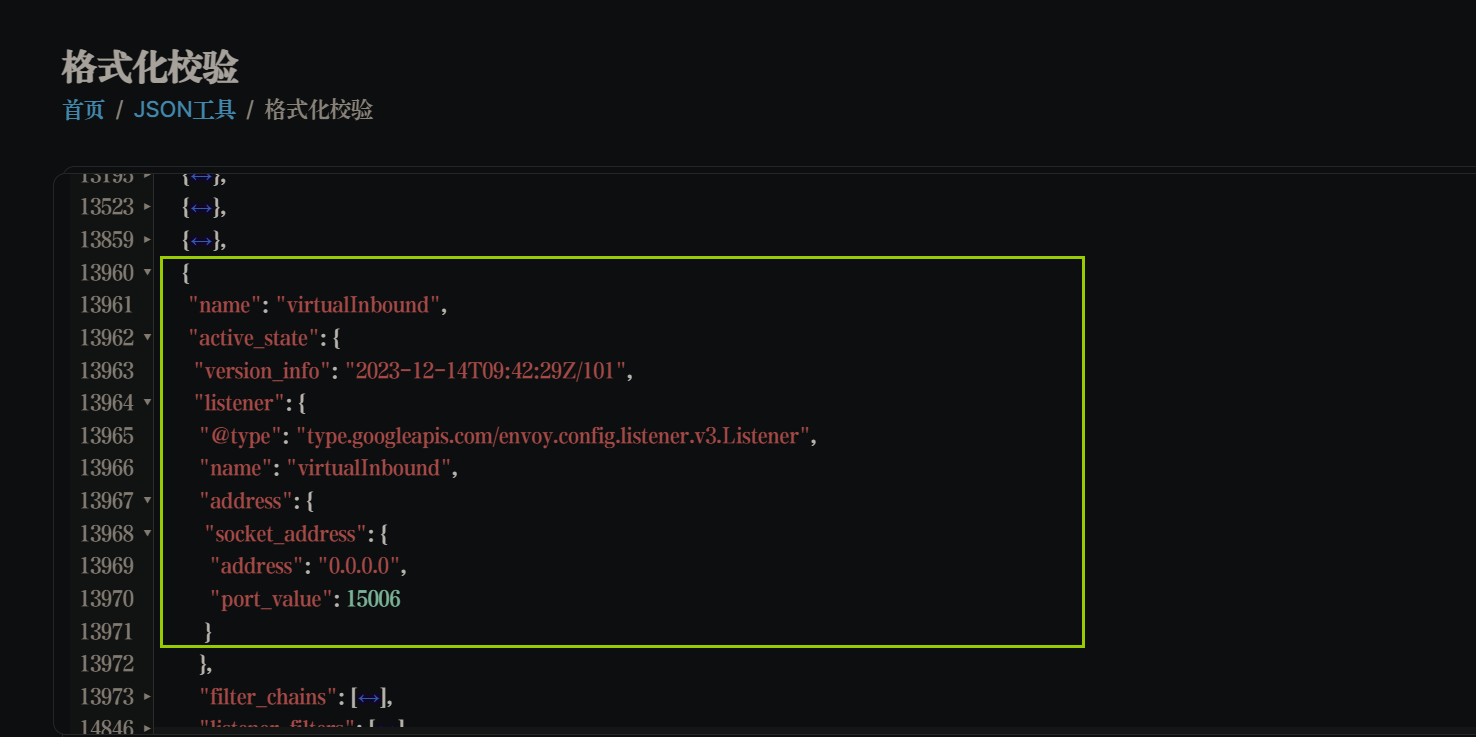

请求到达时，经过iptables拦截后转给监听15006端口的虚拟侦听器，此虚拟侦听器会匹配数据报文特征，把数据转给实际侦听器，如再转给80侦听器

查看方法：

将配置导出后，找个在线json解析查看，内容非常多，几w行

kubectl exec -it admin -c istio-proxy -- pilot-agent request GET /config_dump > cfg.json

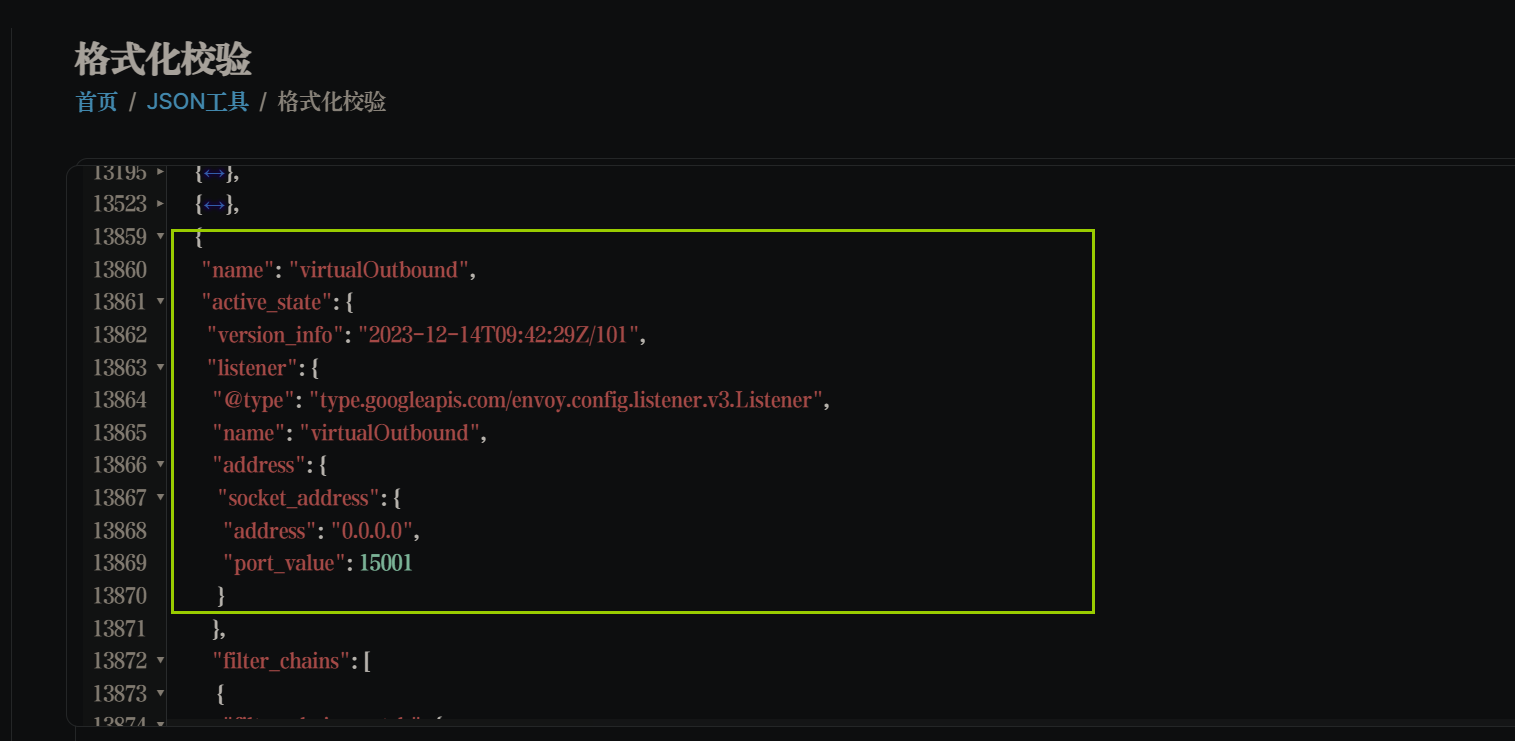

virtual outbound listener

流量 -->15001侦听器（匹配目标ip和端口是否有对应的egress侦听器）-->egress侦听器（实际处理流量）

通过15001端口接收所有出站流量，此侦听器配置：use_origin_dest: true，实现将接收的请求交给真正接收请求的egress侦听器

若不存在能接收转发报文的侦听器，则envoy将根据istio的全局配置选项：outboundTrafficPolicy的值来做处理：

ALLOW_ANY：允许所有，直接由tco_proxy过滤器做passthrough cluster进行透传外部，默认配置
REGISTRY_ONLY：只允许外发请求到注册在pilot的服务。由侦听器上的tcp_proxy过滤器指向的BlackHoleCluster将流量直接丢弃

apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
...
spec:
  meshConfig:
    outboundTrafficPolicy:
      mode: REGISTRY_ONLY

内置出站侦听器端口

9080 处理发往details、reviews、rating等服务流量
8411 发往zipkin
3000 发往grafana
9090 发往普罗米修斯

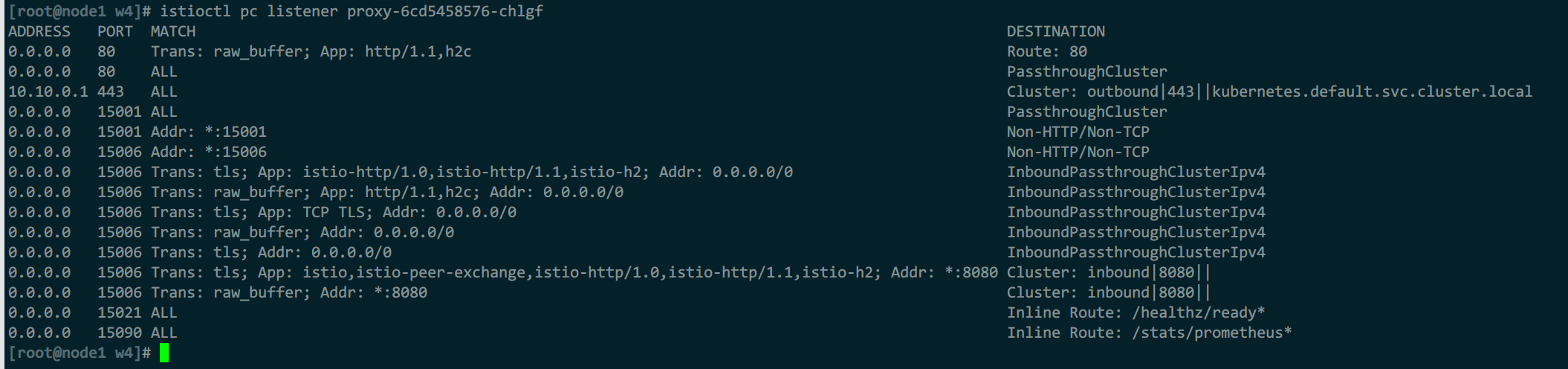

virtual inbound listener

通过15006端口创建侦听器，此侦听器下有多个filterChain过滤链，每个链中有多个filterChainMath匹配，每个filterChainMath都匹配目标端口、协议，匹配到1个就不继续匹配，然后交给过滤器处理，路由给对应集群

查看：

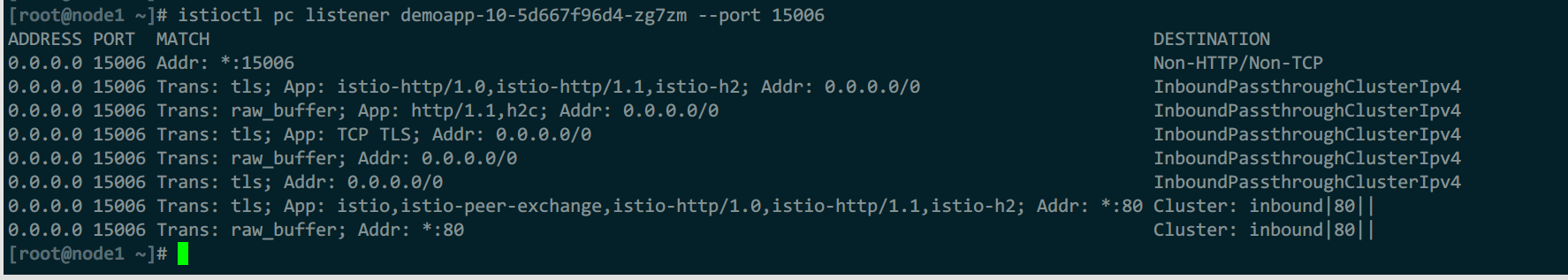

istioctl pc cluster demoapp-10-5d667f96d4-zg7zm --port 15006

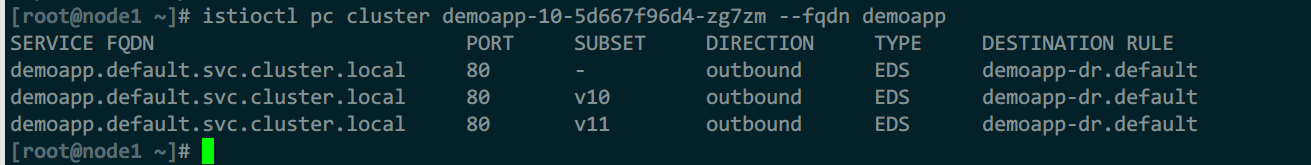

istioctl pc cluster demoapp-10-5d667f96d4-zg7zm --fqdn demoapp

匹配15006端口，不做任何处理
tls、裸tcp直接透传
匹配80端口，转给真实集群

虚拟侦听器和透传的直接原格式转发

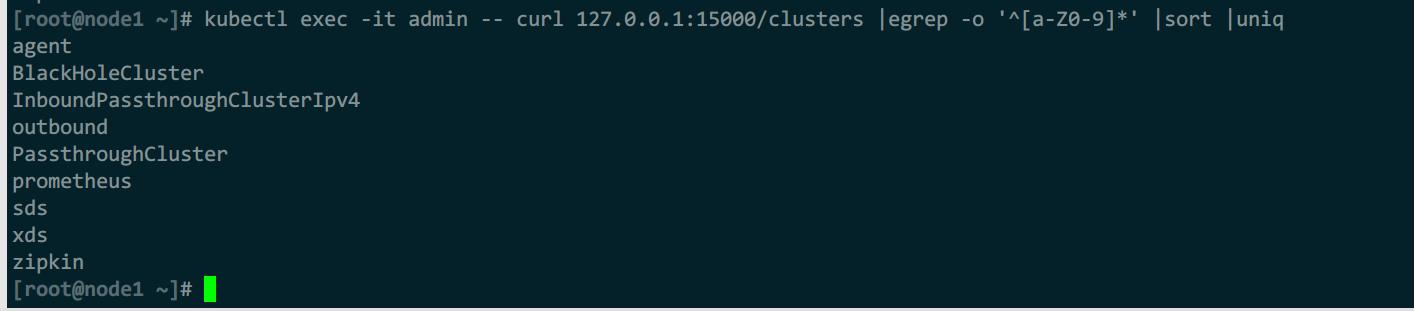

集群类型

静态集群由envoy-rev0.json配置static_resources，初始化普罗米修斯指标、xds服务、zipkin服务等
动态集群由xds api从pilot获取

inbound cluster：sidecar envoy反向代理
outbound cluster：网格中所有服务，包含自身正向代理的svc和其他直接代理的svc

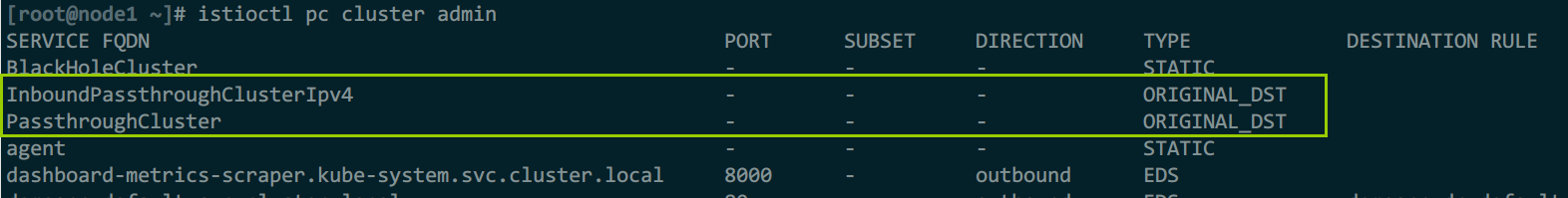

passthrough cluster和inbound passthrough cluster IPv4：透传，发往此类集群的请求直接透传给原始目标地址，envoy不做处理
black hole cluster：特殊集群，没有端点，发往此处的请求直接丢弃，相当于黑洞作用，一般没有匹配到目标服务的请求发给此处

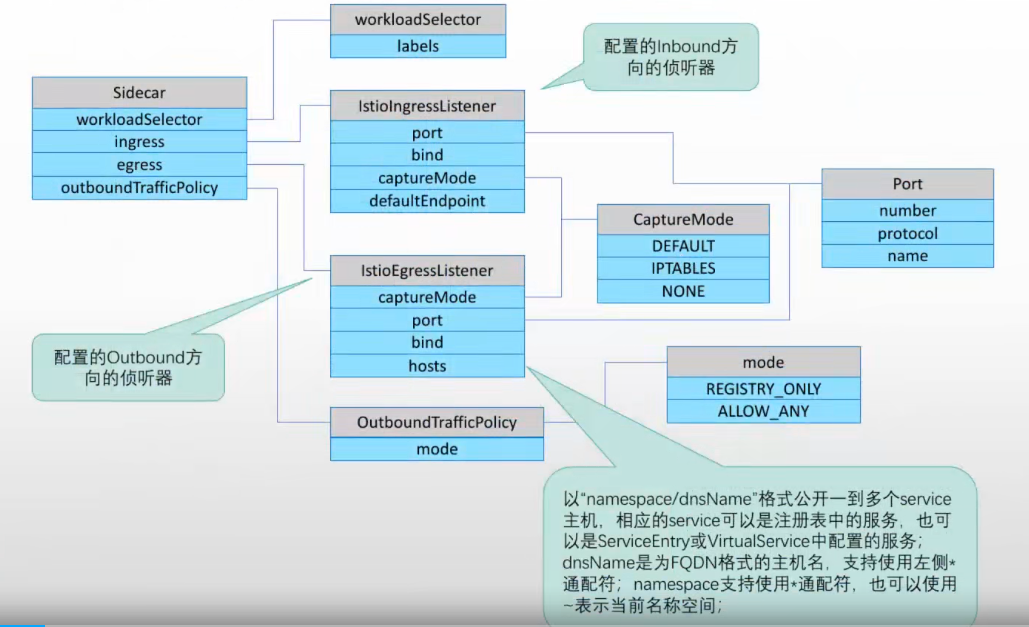

sidecar资源

默认istio会为每个sidecar envoy，生成所有配置，其中包含不需要访问的资源，如果想要做到，只生成对应关联配置，则需要使用sidecar crd

为每个sidecar envoy单独配置，避免为所有sidecar都生成侦听器（看起来混乱且不易排查问题）

注：较少使用此资源，一把用不到

生效机制

sidecar资源通过workload selector字段选择同一个命名空间中1到多个workload（pod）；
对于没有提供workload selector字段的sidecar资源，配置会应用到命名空间中所有workload应用
命名空间中同时存在有workload selector字段、没有workload selector字段的sidecar资源时，workload实例将优先应用带有此字段的sidecar对象
每个命名空间中，只应该提供1个没有带有workload selector字段的sidecar资源，否则配置结果会难以确定。此外，每个workload也应该只应用1个带有workload selector字段的sidecar资源，否则也难以明确结果

配置：

kubectl explain sidecars

apiVersion: networking.istio.io/v1beta1
kind: Sidecar
metadata:
spec:
  egress:
  - bind: str
    captureMode: str    #流量拦截机制
      #DEFAULT，默认方法拦截
      #IPTABLES，iptables拦截
      #NONE，不拦截
    hosts: [str]          #为指定命名空间中的服务创建侦听器，其他服务不创建侦听器。以：命名空间/dns域名 格式配置，此处可以是svc，也可以是serviceEntry或、vs中配置的svc。dns名称为FQDN的主机名，支持*通配，ns也支持*通配，"."为当前命名空间。
    port:               #生成filter_chains中的链的匹配的端口条件
      name: str         #访问的目标svc名称
      number: int       #访问的目标端口
      targetPort: int
      protocol: 协议
  ingress:
  - bind: str
    captureMode: str
    defaultEndpoint: str
    port:
      name: str
      number: int
      targetPort: int
      protocol: 协议
    tls:
      caCertificates: str
      cipherSuites: [str]
      credentialName: str
      httpsRedirect: boolean
      maxProtocolVersion: str
      minProtocolVersion: str
      mode: str
      privateKey: str
      serverCertificate: str
      subjectAltNames: [str]
      verifyCertificateHash: [str]
      verifyCertificateSpki: [str]
  outboundTrafficPolicy:        #用于定义未匹配egress侦听器的流量的出站规则
    egressProxy:
      host: str
      port:
        number: int
      subset: str
    mode: str         #模式
      #ALLOW_ANY，允许出去
      #REGISTRY_ONLY，不允许，丢给黑洞
  workloadSelector:       #标签选择器，生效的pod范围
    labels: {}

案例：

例1：为proxy限定只访问当前命名空间的服务

1）配置Sidecar资源

cat <<EOF |kubectl apply -f -
apiVersion: networking.istio.io/v1beta1
kind: Sidecar
metadata:
  name: proxy-sidecar
spec:
  workloadSelector:
    labels:
      app: proxy
  egress:
  - hosts:
    - './*'
    #- 'istio-system/*'
EOF

只剩当前命名空间下的所有egress侦听器配置

2）再修改Sidecar资源

cat <<EOF |kubectl apply -f -
apiVersion: networking.istio.io/v1beta1
kind: Sidecar
metadata:
  name: proxy-sidecar
spec:
  workloadSelector:
    labels:
      app: proxy
  egress:
  - hosts:
    - './*'
    #- 'istio-system/*'
EOF
