Intel(R) PCIe Controller驱动程序 指的是一种集成在 Intel 处理器或芯片组中的组件，用于管理 PCI Express (PCIe) 通道及其相关功能。PCIe 是一种高速串行接口标准，被广泛用于计算机系统中连接各种组件和设备，如显卡、网络适配器、固态硬盘（SSD）、声音卡等。

Intel(R) PCIe Controller 指的是一种集成在 Intel 处理器或芯片组中的组件，用于管理 PCI Express (PCIe) 通道及其相关功能。PCIe 是一种高速串行接口标准，被广泛用于计算机系统中连接各种组件和设备，如显卡、网络适配器、固态硬盘（SSD）、声音卡等。

以下是对 Intel PCIe Controller 的详细说明，包括其含义、工作原理、应用场景等：

什么是 PCIe 控制器

PCIe 控制器是管理和控制 PCIe 通道的组件。它负责与 PCIe 设备进行数据传输和通信，确保设备之间的连接稳定且高效。控制器在计算机系统中提供高速数据传输接口，支持多种不同速率的 PCIe 标准。

为什么 PCIe 控制器重要

  • 高速数据传输：PCIe 控制器支持高速数据传输，满足现代计算机系统对高性能和高带宽的需求。PCIe 通道的带宽比传统接口更高，适用于数据密集型应用。
  • 灵活性：PCIe 控制器支持多个通道和多种速率。系统可以根据需要配置通道数和速率，提供高度的灵活性。
  • 可扩展性：通过 PCIe 控制器，计算机系统可以轻松扩展，增加或更换设备，例如增加新的显卡、SSD、网络适配器等。
  • 兼容性：PCIe 控制器与各种不同类型的设备兼容，提供广泛的支持范围，确保与不同厂商和型号的硬件设备兼容。

应用场景

  • 显卡连接：PCIe 控制器常用于连接显卡，确保图形密集型应用（如游戏、3D 建模、视频编辑）获得足够的带宽和性能。
  • 存储设备：现代固态硬盘（SSD）通常采用 PCIe 接口，PCIe 控制器负责管理这些存储设备，确保高效数据传输。
  • 网络设备：PCIe 控制器可用于连接高速网络适配器，提供高带宽网络连接。
  • 其他扩展设备：包括声音卡、捕获卡、加速卡等，这些设备通过 PCIe 接口连接到系统。

工作原理

PCIe 控制器负责管理 PCIe 总线上的数据传输和控制信号。它与处理器或芯片组协作，处理数据包的传输和接收，确保数据的可靠性和完整性。控制器还提供错误检测和纠正功能，确保 PCIe 设备之间的稳定通信。

总之，Intel(R) PCIe Controller 是现代计算机系统中不可或缺的组件，为各种设备和应用提供高速、可靠、可扩展的连接接口。

Intel(R) PCIe Controller 的底层原理涉及到计算机系统架构和硬件设计的方方面面。以下是一些可能涉及到的底层原理：

  1. 物理层连接：PCIe 控制器负责管理与其他 PCIe 设备之间的物理连接。这涉及到 PCIe 插槽的设计和规范，以及数据在插槽之间的传输。PCIe 使用不同的信号线和电气特性，以支持高速的串行数据传输。

  2. 数据传输协议：PCIe 控制器实现了 PCIe 规范定义的数据传输协议。这包括数据包的格式、传输速率、错误检测和纠正机制等。PCIe 使用分组的数据传输方式，其中每个数据包包含了数据、控制信息和错误检测码。

  3. 数据路由和流控制：PCIe 控制器管理数据包在 PCIe 总线上的路由和流控制。它确保数据包按照正确的路径传输，同时避免数据丢失和冲突。流控制机制确保发送方和接收方之间的数据传输速率匹配，避免数据丢失和溢出。

  4. 错误检测和纠正：PCIe 控制器实现了各种错误检测和纠正机制，以确保数据传输的可靠性。这包括奇偶校验、CRC (循环冗余校验) 和重传机制等，用于检测和纠正数据传输过程中的错误。

  5. 控制和配置：PCIe 控制器负责处理配置空间和控制空间的访问。这包括对设备的初始化、配置和控制寄存器的访问，以及处理 PCIe 总线上的控制消息和命令。

  6. 与其他系统组件的交互：PCIe 控制器与处理器、内存控制器、系统总线等其他系统组件之间进行通信和协作。它通过处理器或芯片组提供的接口与其他组件进行交互，以完成数据传输和控制操作。

总的来说，Intel(R) PCIe Controller 在底层实现了 PCIe 规范定义的各种功能和特性，以支持高速、可靠的数据传输和设备连接。其工作原理涉及到物理连接、数据传输协议、错误处理、控制和配置等多个方面，通过与其他系统组件的协作实现对 PCIe 设备的管理和控制。

Intel(R) PCIe Controller 的架构涉及到多个组成部分，这些部分协同工作以实现对 PCIe 总线上的设备的管理和控制。以下是 Intel(R) PCIe Controller 的典型架构：

  1. 逻辑层：

    • 数据链路层：负责管理 PCIe 数据包的传输和接收，包括数据的编码、解码、分组和重组等操作。
    • 传输层：负责管理 PCIe 数据传输的流控制、错误检测和纠正，确保数据的可靠传输。
    • 逻辑层控制器：负责协调数据链路层和传输层的操作，处理数据传输协议和控制消息。

  2. 物理层：

    • PHY 接口：负责处理 PCIe 接口的物理连接和电气特性，包括信号传输和接收、时钟恢复等操作。
    • SERDES (Serializer/Deserializer)：负责将并行数据转换为串行数据，以及将串行数据转换为并行数据，用于在 PCIe 接口上进行高速数据传输。

  3. 控制器：

    • 核心控制器：负责管理 PCIe 控制器的核心功能，包括设备初始化、配置空间和控制空间的访问、错误处理等操作。
    • DMA (Direct Memory Access) 控制器：负责管理数据传输的直接内存访问，以提高数据传输的效率和性能。

  4. 接口：

    • 主机接口：与处理器或芯片组之间的接口，用于处理器对 PCIe 控制器的访问和控制。
    • 设备接口：与外部 PCIe 设备之间的接口，用于控制和管理外部设备的数据传输和操作。

  5. 配置空间：

    • PCIe 配置空间：包含了 PCIe 设备的配置信息、寄存器和控制位，用于设备的初始化和配置。

  6. 管理和控制单元：

    • 时钟和复位单元：负责管理 PCIe 控制器的时钟和复位信号，确保控制器的稳定运行。
    • 中断控制器：负责处理 PCIe 设备生成的中断信号，向处理器发送中断请求。

  7. 错误处理和调试：

    • 错误检测和纠正单元：负责检测和纠正 PCIe 数据传输过程中的错误，保证数据的可靠性。
    • 调试接口：用于调试和监控 PCIe 控制器的运行状态和性能。

通过这些组成部分的协同工作，Intel(R) PCIe Controller 实现了对 PCIe 总线上设备的管理和控制，提供高速、可靠的数据传输和设备连接。

Intel(R) PCIe Controller 的功能可以按照其在 PCIe 总线上的操作和管理任务进行分类。以下是其典型的功能分类：

  1. 数据传输功能：

    • 数据包管理：负责管理 PCIe 数据包的传输，包括数据的打包、解包和重组。
    • 流控制：确保数据的有效传输，防止数据丢失和溢出。
    • 错误检测和纠正：实施各种错误检测和纠正机制，以确保数据传输的可靠性。

  2. 配置和控制功能：

    • 设备初始化：负责初始化 PCIe 控制器和相关设备，配置其工作参数。
    • 配置空间访问：管理 PCIe 设备的配置空间，包括配置寄存器和控制位的访问。
    • 控制消息处理：处理 PCIe 总线上的控制消息和命令，以控制设备的操作和状态。

  3. 物理层功能：

    • PHY 接口管理：管理 PCIe 接口的物理连接和电气特性，包括信号传输和接收、时钟恢复等。
    • SERDES 管理：管理 SERDES (Serializer/Deserializer) 的操作，包括并行数据到串行数据的转换和串行数据到并行数据的转换。

  4. 中断和事件处理功能：

    • 中断处理：处理 PCIe 设备生成的中断信号，向处理器发送中断请求，通知系统事件。
    • 事件处理：监控 PCIe 总线上的事件，如错误事件、状态变化等，进行相应的处理和反应。

  5. DMA 控制功能：

    • DMA 控制：管理数据传输的直接内存访问，优化数据传输的效率和性能。
    • 缓冲管理：管理数据传输中的缓冲区，确保数据的顺利传输和存储。

  6. 调试和诊断功能：

    • 调试接口：提供调试和诊断功能，监控 PCIe 控制器的运行状态和性能，帮助排查问题和优化性能。

这些功能相互配合，使得 Intel(R) PCIe Controller 能够实现对 PCIe 总线上设备的管理和控制，提供高性能和可靠性的数据传输。

PCIe（Peripheral Component Interconnect Express）标准是一种用于计算机内部组件间高速数据传输的接口标准，主要用于连接主板与各种硬件设备（如显卡、网卡、存储控制器等）。PCIe的设计基于串行通信方式，较早的并行通信标准如PCI和PCI-X都已经被PCIe所取代。它提供了比传统接口更高的数据传输速率、更低的延迟和更高的带宽，适应了现代计算机日益增长的性能需求。

PCIe 标准的关键特点

  1. 高速数据传输 PCIe使用串行信号传输，可以显著提高数据传输速率。例如：

    • PCIe 1.0：每条通道的最大带宽为2.5 Gbps。
    • PCIe 2.0：每条通道的最大带宽为5 Gbps。
    • PCIe 3.0：每条通道的最大带宽为8 Gbps。
    • PCIe 4.0：每条通道的最大带宽为16 Gbps。
    • PCIe 5.0：每条通道的最大带宽为32 Gbps。

  2. 可扩展性 PCIe能够灵活地根据需要扩展其带宽，通常一个PCIe插槽提供1到16条通道（x1, x4, x8, x16）。不同的设备会根据其需求使用不同的通道数量，显卡通常使用16条通道（x16），而一些低速设备如网卡或声卡可能只使用1条通道（x1）。

  3. 低延迟 PCIe接口的设计采用了较低的信号延迟，使得系统响应时间更快，特别适合对性能要求较高的应用，如图形处理、大规模数据存储等。

  4. 点对点架构 PCIe使用点对点架构（Point-to-Point），每个设备与主板之间都有直接连接，不需要通过共享总线进行数据传输，这减少了数据传输过程中的冲突和延迟。

  5. 高效的电源管理 PCIe支持多种电源管理模式，能够根据系统的负载动态调整电源消耗。例如，在空闲时降低功耗，以提高整体系统的能源效率。

  6. 兼容性与向后兼容性 PCIe在硬件上与旧版PCI设备兼容，虽然接口和电气标准不同，但能够通过适配器和转换器来实现不同版本之间的兼容。同时，PCIe还支持与多种不同类型的设备兼容，如显卡、网络卡、存储卡等。

PCIe 架构

PCIe架构由以下几个部分组成：

  • 端口（Ports）：PCIe端口是设备与主板之间的接口。每个端口都可以与一个设备连接。
  • 链路（Links）：每个PCIe端口连接到一个链路，每个链路由多条通道（lane）组成。每条通道都是一对发送和接收信号的线路。一个链路可以提供多个通道，例如x1、x4、x8、x16等配置。
  • 交换机（Switch）：PCIe交换机用于在多个设备之间路由数据流。它支持点对点的通信，能够将数据从一个设备传送到另一个设备。
  • 根复杂（Root Complex）：根复杂是系统中的中心控制单元，负责连接到处理器（CPU）和PCIe交换机。它在主板上提供一个物理接口，连接到PCIe设备。

PCIe版本的进展

随着技术的发展，PCIe的不同版本不断推出，每个版本都提高了带宽、速率和其他性能参数。主要版本如下：

  1. PCIe 1.0：这是最初的版本，推出于2003年，每条通道最大带宽为2.5 Gbps。
  2. PCIe 2.0：推出于2007年，带宽提高至5 Gbps，支持更高的传输速率。
  3. PCIe 3.0：推出于2010年，带宽提高至8 Gbps，并引入了数据编码方式的优化，进一步提升了性能。
  4. PCIe 4.0：推出于2017年，带宽达到16 Gbps，成为处理高性能计算（如GPU、NVMe SSD等）的理想选择。
  5. PCIe 5.0：推出于2019年，带宽提升至32 Gbps，能够满足对极高速数据传输的需求，如AI加速、数据中心网络等。
  6. PCIe 6.0：预计将在2022年推出，带宽有望达到64 Gbps，进一步推动了对高带宽应用的支持。

PCIe 的应用

PCIe广泛应用于计算机、服务器、存储设备和网络设备中，以下是一些主要应用领域：

  1. 显卡（GPU）：现代显卡需要高带宽支持，PCIe x16插槽能够提供足够的带宽，支持高效的图形处理和计算任务。
  2. 存储设备：PCIe接口广泛用于NVMe SSD等高性能存储设备中，提供快速的读写速度，显著提升计算机的存储性能。
  3. 网络卡：高速网络接口卡，如10GbE、40GbE网络卡，通常使用PCIe接口来满足高速数据传输的要求。
  4. 数据中心与服务器：在数据中心和高性能计算服务器中，PCIe用于连接各种加速卡、存储设备和网络适配器，是支持大规模计算、虚拟化和数据传输的关键接口。
  5. 音频与视频处理：PCIe广泛应用于专业音视频设备，如音频接口卡、视频捕捉卡等。

PCIe标准在现代计算机架构中发挥着至关重要的作用。它不仅满足了对高带宽和低延迟的需求，还通过其灵活的架构支持多种设备，确保了系统的高效性和可扩展性。随着不断升级的版本，PCIe仍然是推动计算机硬件性能提升的核心技术之一。

PCIe 版本 发布时间 最大带宽 编码技术 电源管理 错误校验与容错性 应用领域的变化
PCIe 1.0 2003年 2.5 GT/s 8b/10b 基础 基础错误校验 消费级电子设备
PCIe 2.0 2007年 5 GT/s 8b/10b 改进的省电功能 增强错误校验 高性能图形卡、SSD
PCIe 3.0 2010年 8 GT/s 128b/130b 动态省电技术 增强的错误恢复机制 数据中心、服务器
PCIe 4.0 2017年 16 GT/s 128b/130b 深度电源管理 高级错误检测与修复 高性能计算、AI
PCIe 5.0 2019年 32 GT/s 128b/130b 优化的电源管理 更强的容错能力 大数据分析、AI
PCIe 6.0 预计2023年 64 GT/s PAM-4 高效电源管理 高容错性与冗余支持 大型数据中心、量子计算
PCIe 7.0 预计2025年 128 GT/s PAM-4 极低功耗 超强容错机制 高频交易、量子计算、超高性能应用

额外扩展信息：

  • PCIe 6.0 预计在2023年发布，支持 PAM-4 编码，带宽达到64 GT/s，将对数据密集型应用产生重大影响。
  • PCIe 7.0预计在2025年发布，带宽提升至 128 GT/s，将推动超高性能计算领域的革命性进步，特别是在 量子计算 和 高频交易 等领域的应用。

对 PCIe 1.0 到 PCIe 7.0 的更详细扩展版本，按照不同的特性分类，补充完整各个版本的变化及细节：

特性 PCIe 1.0 PCIe 2.0 PCIe 3.0 PCIe 4.0 PCIe 5.0 PCIe 6.0 PCIe 7.0
数据传输速率（每通道） 2.5 GT/s 5 GT/s 8 GT/s 16 GT/s 32 GT/s 64 GT/s 128 GT/s
最大带宽（每通道） 250 MB/s 500 MB/s 1 GB/s 2 GB/s 4 GB/s 8 GB/s 16 GB/s
最大带宽（x16） 4 GB/s 8 GB/s 16 GB/s 32 GB/s 64 GB/s 128 GB/s 256 GB/s
信号编码 8b/10b编码 8b/10b编码 128b/130b编码 128b/130b编码 128b/130b编码 PAM-4编码 PAM-4编码
时钟频率 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 1000 MHz
电源需求 +12V, +3.3V +12V, +3.3V +12V, +3.3V +12V, +3.3V +12V, +3.3V +12V, +3.3V, +1.8V +12V, +3.3V, +1.8V
数据传输延迟 较高 较低 更低 更低 更低 极低 极低
向下兼容性 向下兼容PCI, PCI-X 向下兼容PCIe 1.0/PCIe 1.1 向下兼容PCIe 2.0/1.0 向下兼容PCIe 3.0/2.0/1.0 向下兼容PCIe 4.0/3.0/2.0/1.0 向下兼容PCIe 5.0/4.0/3.0/2.0/1.0 向下兼容PCIe 6.0/5.0/4.0/3.0/2.0/1.0
最大通道数 x1, x4, x8, x16 x1, x4, x8, x16 x1, x4, x8, x16, x32 x1, x4, x8, x16, x32 x1, x4, x8, x16, x32 x1, x4, x8, x16, x32 x1, x4, x8, x16, x32, x64
热插拔支持 支持 支持 支持 支持 支持 支持 支持
电力管理 不太优化 提升了电力管理支持 改进了电源管理和节能模式 改进了高带宽负载下的功耗管理 支持动态电源管理和高效节能 增强了功耗管理，支持低功耗设备 极大提升了功耗管理效率，支持自适应电源
带宽调度 无 支持数据流量管理和调度 引入更高级的带宽调度与流量优化 支持带宽分配优化，减少带宽瓶颈 引入带宽分配算法和增强流量管理 支持更高效的带宽管理和负载均衡 支持超高带宽调度和流量预处理
错误校验与容错性 基本的错误校验 引入了更完善的错误纠正机制 强化了ECC（错误校验码）支持 引入了增强型错误校验和纠错机制 强化了ECC支持，改进了容错能力 更高容错能力，支持多级错误检测 支持超高效错误纠正与恢复机制
适用场景 入门级设备和低带宽应用 消费级主板和低端图形卡 高端游戏、工作站、存储系统 高性能计算、超高速存储、大数据分析 AI训练、大数据、服务器、存储设备 超高性能计算、数据中心、量子计算 超高带宽需求、AI加速、量子计算、数据中心

主要技术突破与优化：

  1. 数据传输速率与带宽：

    • PCIe 1.0的带宽相对较低，适用于早期的桌面和工作站设备；
    • PCIe 2.0通过提升数据传输速率，成为早期大部分PC和服务器的标准；
    • PCIe 3.0引入了128b/130b编码技术，提升了带宽效率；
    • PCIe 4.0和PCIe 5.0则以更高的传输速率支持高带宽需求的应用，如NVMe SSD和图形处理；
    • PCIe 6.0和PCIe 7.0实现了极大的带宽提升，特别适用于高性能计算、大数据分析、量子计算等领域。

  2. 信号编码：

    • PCIe 1.0/2.0使用8b/10b编码，带来较高的开销，但在当时满足了带宽需求；
    • PCIe 3.0引入128b/130b编码，显著减少了传输开销，提升了数据传输效率；
    • PCIe 6.0/7.0引入PAM-4编码技术，在保持较低误码率的同时，大幅提高了每个符号携带的比特数，提升了带宽。

  3. 电源管理：

    • 每个版本都加强了电源管理，随着带宽的提升，功耗变得更加关键；
    • PCIe 7.0支持动态电源管理、低功耗模式以及自适应电源调节，以满足高性能计算和数据中心设备的需求。

  4. 兼容性与扩展性：

    • PCIe标准保留了向下兼容性，确保每个新版本的设备可以与旧版本设备共存；
    • PCIe 7.0支持更广泛的扩展选项，包括x64通道，可以应对未来超高带宽和多通道并行处理的需求。

  5. 错误校验与容错能力：

    • 随着版本的演进，错误校验和容错机制逐步增强；
    • PCIe 6.0和PCIe 7.0具有更强的错误校验和恢复能力，确保数据完整性，尤其在高性能计算和存储系统中至关重要。

  6. 应用场景的拓展：

    • PCIe 1.0和PCIe 2.0多用于入门级桌面、笔记本和消费级设备；
    • PCIe 3.0、4.0和5.0开始广泛应用于高性能图形卡、存储系统、大数据处理和服务器；
    • PCIe 6.0和7.0主要服务于超高性能计算、数据中心、AI加速、量子计算和其他数据密集型应用。

结论：

PCIe的发展推动了计算机硬件的高速进化，每个版本都在带宽、延迟、功耗和兼容性上做出了巨大改进，满足了不断增长的应用需求。PCIe 7.0的推出将进一步推动数据中心、AI、5G等领域的发展，提供超高速的数据传

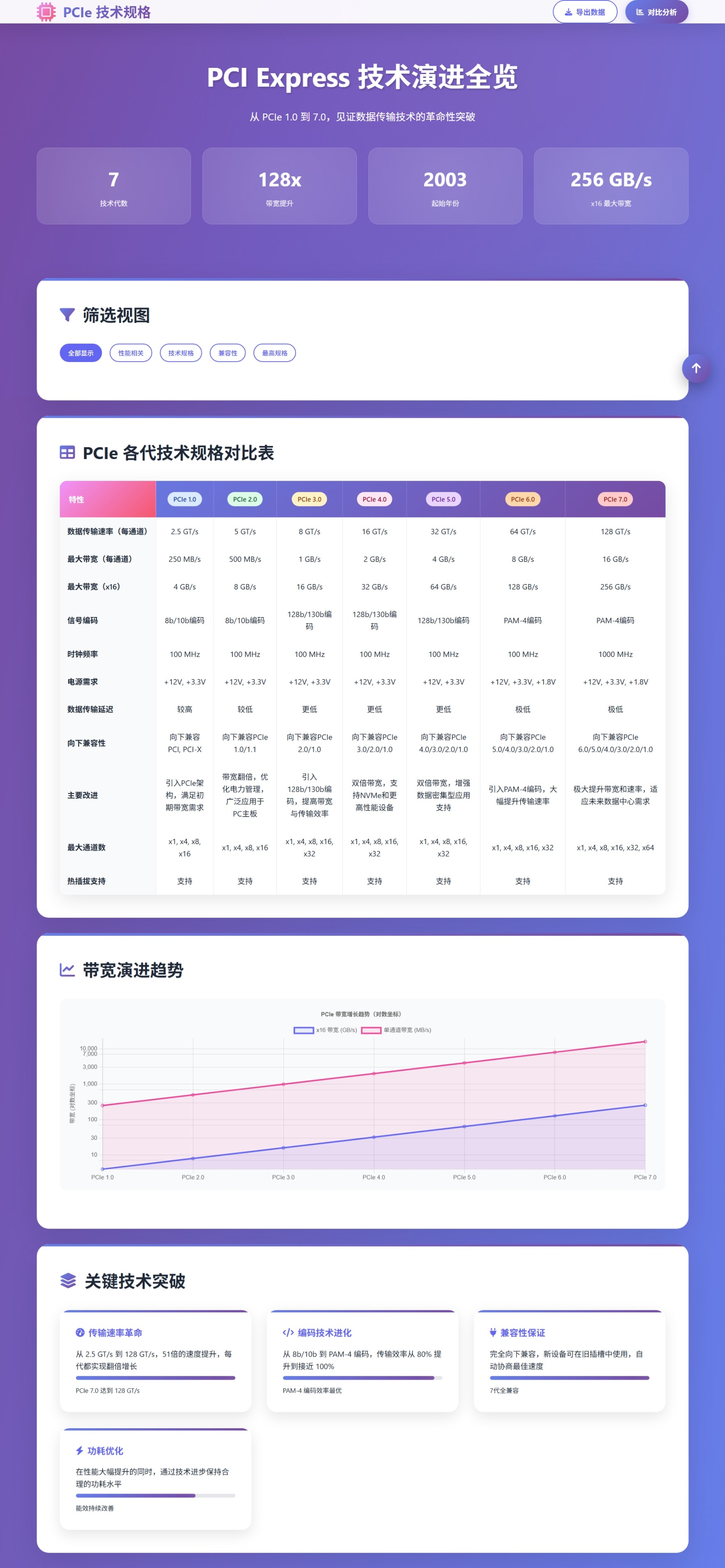

从 PCIe 1.0 到 PCIe 7.0 的逐步发展表格，概述了每个版本的关键特性和主要改进：

特性 PCIe 1.0 PCIe 2.0 PCIe 3.0 PCIe 4.0 PCIe 5.0 PCIe 6.0 PCIe 7.0
数据传输速率（每通道） 2.5 GT/s 5 GT/s 8 GT/s 16 GT/s 32 GT/s 64 GT/s 128 GT/s
最大带宽（每通道） 250 MB/s 500 MB/s 1 GB/s 2 GB/s 4 GB/s 8 GB/s 16 GB/s
最大带宽（x16） 4 GB/s 8 GB/s 16 GB/s 32 GB/s 64 GB/s 128 GB/s 256 GB/s
信号编码 8b/10b编码 8b/10b编码 128b/130b编码 128b/130b编码 128b/130b编码 PAM-4编码 PAM-4编码
时钟频率 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 1000 MHz
电源需求 +12V, +3.3V +12V, +3.3V +12V, +3.3V +12V, +3.3V +12V, +3.3V +12V, +3.3V, +1.8V +12V, +3.3V, +1.8V
数据传输延迟 较高 较低 更低 更低 更低 极低 极低
向下兼容性 向下兼容PCI, PCI-X 向下兼容PCIe 1.0/PCIe 1.1 向下兼容PCIe 2.0/1.0 向下兼容PCIe 3.0/2.0/1.0 向下兼容PCIe 4.0/3.0/2.0/1.0 向下兼容PCIe 5.0/4.0/3.0/2.0/1.0 向下兼容PCIe 6.0/5.0/4.0/3.0/2.0/1.0
主要改进 引入PCIe架构，满足初期带宽需求 带宽翻倍，优化电力管理，广泛应用于PC主板 引入128b/130b编码，提高带宽与传输效率 双倍带宽，支持NVMe和更高性能设备 双倍带宽，增强数据密集型应用支持 引入PAM-4编码，大幅提升传输速率 极大提升带宽和速率，适应未来数据中心需求
最大通道数 x1, x4, x8, x16 x1, x4, x8, x16 x1, x4, x8, x16, x32 x1, x4, x8, x16, x32 x1, x4, x8, x16, x32 x1, x4, x8, x16, x32 x1, x4, x8, x16, x32, x64
热插拔支持 支持 支持 支持 支持 支持 支持 支持

关键改进与演变：

  1. 数据传输速率：随着每个版本的升级，PCIe的速率和带宽大幅提升，从最初的2.5 GT/s（PCIe 1.0）到64 GT/s（PCIe 6.0），最终到达128 GT/s（PCIe 7.0）。
  2. 信号编码：最初的8b/10b编码逐渐被更高效的128b/130b编码替代，而PCIe 6.0及以后则引入了PAM-4编码，进一步提升了数据传输速率。
  3. 电源管理和兼容性：各版本的PCIe均逐步改进电源管理，支持更低功耗，同时保持向下兼容性，确保较老的设备能够继续使用。
  4. 通道数与带宽：随着版本升级，支持的通道数增加，带宽从每通道250 MB/s提升到每通道16 GB/s。
  5. 应用领域：PCIe的快速发展使其在高性能计算、数据中心、图形处理、存储设备和AI应用等领域得到了广泛应用，PCIe 7.0在未来数据密集型应用中将发挥重要作用。

这个表格可以帮助你清晰了解每个版本的PCIe如何在性能和技术上逐步演变。

PCIe（Peripheral Component Interconnect Express）插槽是一种用于将计算机的各种硬件组件（如显卡、声卡、网卡、存储控制器等）连接到主板的高速接口标准。它是目前广泛使用的连接方式，替代了早期的PCI和AGP接口，提供了更高的数据传输速率和更好的性能。

PCIe插槽的特点：

  1. 高速数据传输：PCIe插槽支持高速的数据传输。它的传输速率可以达到数千兆比特每秒（Gbps），比旧的PCI和AGP接口快得多。不同代的PCIe（如PCIe 3.0、PCIe 4.0、PCIe 5.0等）提供了不同的带宽。

    • PCIe 3.0：每条通道（lane）最大带宽为8 GT/s（千兆传输），约每条通道每秒可传输1 GB的数据。
    • PCIe 4.0：每条通道带宽翻倍，达到16 GT/s，每秒可传输2 GB数据。
    • PCIe 5.0：进一步提高带宽，达到32 GT/s，每秒可传输4 GB数据。

  2. 可扩展性：PCIe插槽的一个显著特点是其可扩展性。根据不同需求，主板上可以有多个PCIe插槽，支持不同数量的通道（通常是1x、4x、8x、16x）。例如，一个16x插槽通常用于安装显卡，而1x插槽用于安装网卡或USB扩展卡。

  3. 兼容性：PCIe插槽支持向后兼容。比如，PCIe 3.0设备可以插入到PCIe 4.0插槽中，尽管它只能以PCIe 3.0的速度工作。相反，PCIe 4.0设备插入到PCIe 3.0插槽时，也会退化到PCIe 3.0的速度。

  4. 双向数据传输：PCIe插槽支持全双工通信，可以同时进行数据的输入和输出，提高了效率。

PCIe插槽的工作原理：

  • 通道（Lane）：PCIe通信通过“通道”（lane）进行。每个通道由两个信号对组成，一个用于接收数据，一个用于发送数据。PCIe插槽的带宽取决于通道的数量。例如，x16插槽有16个通道，而x1插槽只有1个通道。

  • 串行通信：PCIe使用串行通信技术，不同于传统的并行数据传输。串行通信有助于减少电路复杂度，提升信号稳定性，并且可以支持更高的传输速率。

为什么选择PCIe插槽：

  1. 性能：PCIe提供极高的带宽，满足现代高性能硬件（如显卡、固态硬盘）的需求，尤其是在需要处理大量数据时，如游戏、视频编辑、AI计算等领域。

  2. 兼容性和扩展性：几乎所有的现代主板都配有多个PCIe插槽，可以根据需要选择不同的硬件扩展，例如安装多个显卡、网卡或SSD。

  3. 可靠性和稳定性：相比于较老的PCI或AGP接口，PCIe在传输稳定性和可靠性上表现更优，能够有效防止数据丢失或延迟。

  4. 低延迟：PCIe插槽提供低延迟的通信，这对于需要实时反应的应用（如游戏、VR、AR等）至关重要。

总结：

PCIe插槽是现代计算机中重要的硬件接口，提供高速、高效的连接能力。随着技术的发展，PCIe不仅在速度上不断提升，还在扩展性和兼容性上得到了增强，成为了如今几乎所有电脑和服务器中不可或缺的接口标准。

PCIe插槽的电路设计图比较复杂，通常需要专业的硬件设计工具来绘制，涉及到多层的PCB（印刷电路板）设计。它的主要电路包括信号线、电源线、接地线等，连接不同的传输通道，并确保数据传输稳定。虽然无法直接给出详细的电路图，但我可以提供一个简单的解释：

基本组成：

  1. 信号通道（Lane）：每个PCIe通道包含一个传输数据的正极和负极，通常每条通道由多个信号组成。常见的通道数为x1、x4、x8、x16。

  2. 电源与接地：PCIe插槽设计还包括电源和接地电路，确保各个组件能稳定工作。一般提供3.3V和12V电压，以及接地线。

  3. 时钟信号：时钟信号用于同步数据传输，确保数据的准确性。

  4. 接口引脚：插槽中有多个引脚，用于与主板连接并传输数据。常见的引脚包括电源引脚、地线引脚、数据引脚等。

设计注意事项：

  1. 阻抗匹配：PCIe信号传输需要对阻抗进行精确匹配，以防止信号反射和干扰。

  2. 时序与电压：PCIe设计中需要严格控制时序，确保高频信号的正确传输。同时，电压稳定也是非常重要的。

  3. 信号完整性：要考虑到信号完整性，防止由于噪声、串扰等因素导致的数据丢失。

如何获取具体的电路设计：

  1. 开源硬件：一些开源硬件设计平台（如EasyEDA、KiCad等）可以找到与PCIe相关的电路设计图，或者你可以根据官方规范来设计。

  2. 官方规格书：可以参考PCI-SIG（PCI Special Interest Group）发布的官方技术文档和规范，详细了解PCIe的设计要求。

  3. 硬件开发工具：设计电路图和PCB布局需要使用像Altium Designer、Eagle等专业工具，这些工具能帮助设计复杂的PCIe电路。

如果你有具体的设计需求，或者需要更专业的电路图，可以通过这些工具自己设计，或者参考现有的开源项目。

PCIe插槽的针脚（或称引脚）设计非常复杂，每个引脚都有特定的功能，负责不同的数据传输、电源和控制信号。根据插槽的不同通道数（x1、x4、x8、x16），引脚的数量和功能略有不同，但每个引脚都具有标准化的功能。以下是PCIe插槽常见针脚的解释：

PCIe插槽的引脚布局：

PCIe插槽的针脚分为多个组，主要包括 电源引脚、地引脚、数据传输引脚 和 控制引脚。

1. 电源引脚：

  • +12V：通常是供电给高功率组件（例如显卡）的电源，12V电压的引脚会分布在插槽的不同位置。
  • +3.3V：用于为一些低功耗设备（如某些网卡、声卡）供电。
  • 地线（Ground，GND）：所有电气信号的参考地，防止信号干扰。地线引脚会在插槽两侧分布。

2. 数据传输引脚：

  • 数据通道（Data Lane）：PCIe的每个数据通道都有一对引脚（传输数据和接收数据）。这些数据通道支持高频率的数据传输，每个通道的数据传输是串行的，且传输方式为全双工（即同时进行数据发送和接收）。
    • x1插槽：1条数据通道
    • x4插槽：4条数据通道
    • x8插槽：8条数据通道
    • x16插槽：16条数据通道
  • 数据传输引脚通常按顺序编号，每对引脚对应一个传输方向（发送或接收）。

3. 时钟信号：

  • 时钟（CLK）：用于同步数据传输的信号。通常，时钟信号引脚会分布在插槽的某些特定位置，确保系统内部各个模块的同步。

4. 控制信号：

  • REQ#（Request）：用于请求总线访问的信号。设备可以发出请求，表明它需要数据传输。
  • ACK#（Acknowledge）：确认信号，表示请求已被接受并准备好进行数据传输。
  • PERST#（Reset）：重置信号，主板用此信号重置插入的PCIe设备。
  • WAKE#：用于唤醒设备的信号，在系统进入低功耗模式时使用。

5. 保留引脚：

  • 保留引脚：这些引脚通常用于未来的扩展或者保留给特定的应用和标准，通常不会用于常规操作。它们可能在未来的PCIe版本中被重新定义。

6. 连接功能：

  • Hot Plug (热插拔)：某些PCIe插槽支持热插拔功能，即可以在不关闭电源的情况下插入或拔出设备。相关的引脚会设计成支持这一功能。
  • Lane Select：PCIe插槽可以动态调整带宽。如果设备支持更高的通道数，插槽就会根据需要自动选择更多的通道来进行数据传输。

PCIe x16插槽引脚举例：

以常见的 PCIe x16插槽 为例，它大约有 164个引脚（具体数量可能有所不同），大致的布局和功能可以分为如下几类：

  • 电源引脚（约8个）：用于供电，包括12V（黄色）、3.3V（红色）和地线（黑色）。
  • 数据传输引脚（约80个）：包括每个数据通道的发送和接收信号。
  • 时钟信号（约2个）：同步数据传输的时钟信号。
  • 控制引脚（约10个）：用于总线请求、重置、唤醒等控制信号。
  • 保留引脚和热插拔引脚：用于未来扩展或特殊功能。

各种规格插槽的引脚差异：

  • PCIe x1：最小的插槽，只有 36个引脚，适用于带宽要求较低的设备。
  • PCIe x4：插槽上有更多的引脚，通常 64个引脚，用于支持4条数据通道的设备。
  • PCIe x8：插槽上有 98个引脚，用于支持8条数据通道的设备。
  • PCIe x16：最大规格，最多的引脚，适用于带宽要求较高的显卡或其他高性能设备。

小结：

PCIe插槽的引脚设计是非常精密的，涉及电源、数据传输、控制信号等多个方面。不同规格的插槽根据带宽需求会有不同数量的引脚和功能。如果你想更深入了解，可以查阅PCI-SIG提供的PCIe规范，或通过硬件开发工具查看具体的电路图。

关于PCIe插槽的电路设计和针脚解释，以下是更清晰的表格来展示不同规格插槽的引脚差异：

规格 引脚数 适用设备 通道数
PCIe x1 36个 带宽要求较低的设备（如网卡、声卡） 1条
PCIe x4 64个 支持4条数据通道的设备（如存储控制器） 4条
PCIe x8 98个 支持8条数据通道的设备（如GPU、网络卡） 8条
PCIe x16 164个 带宽要求较高的设备（如显卡、高性能计算设备） 16条

这个表格概述了不同规格插槽的引脚数、适用设备和通道数，希望能帮助你理解PCIe插槽设计的不同需求。

根据PCIe插槽的功能，以下是将各个引脚进行分类的表格。这个表格将按不同的引脚类型（电源、地线、数据传输等）进行分类。

引脚类型 PCIe x1 PCIe x4 PCIe x8 PCIe x16
电源引脚 3个 (+12V, +3.3V, GND) 5个 (+12V, +3.3V, GND) 7个 (+12V, +3.3V, GND) 9个 (+12V, +3.3V, GND)
地线引脚 (GND) 1个 2个 3个 4个
数据传输引脚 2个 (1对信号线) 8个 (4对信号线) 16个 (8对信号线) 32个 (16对信号线)
时钟引脚 1对 1对 1对 1对
控制信号引脚 2个 (REQ#, ACK#) 2个 (REQ#, ACK#) 2个 (REQ#, ACK#) 2个 (REQ#, ACK#)
保留引脚 1个 2个 3个 4个
热插拔引脚 1个 1个 1个 1个
总引脚数 36个 64个 98个 164个

说明：

  1. 电源引脚：为插槽提供必要的电源（+12V, +3.3V）和地线（GND），这些引脚供给PCIe设备所需的电力。
  2. 地线引脚 (GND)：用于电气参考和减少噪声干扰，确保信号的稳定性。
  3. 数据传输引脚：用于数据的传输，每一对信号线负责一条数据通道。
  4. 时钟引脚：提供时钟信号，用于同步数据传输。
  5. 控制信号引脚：用于控制和管理信号，包括请求总线访问、确认信号等。
  6. 保留引脚：这些引脚通常预留为未来用途，或者用于特殊设备的功能。
  7. 热插拔引脚：支持设备热插拔的功能。

每种插槽的引脚数和功能都会根据通道数的不同而有所不同。

根据PCIe插槽的引脚功能，以下是对每种引脚进行分类的详细表格。这个表格细化了每种引脚的类型，以便清晰理解每个引脚的作用。

引脚类型 PCIe x1 PCIe x4 PCIe x8 PCIe x16
电源引脚 3个 5个 7个 9个
- +12V 1个 2个 3个 4个
- +3.3V 1个 2个 3个 4个
- Ground (GND) 1个 1个 1个 1个
数据传输引脚 2个 8个 16个 32个
- 数据对 1对 (1对信号线) 4对 (2对信号线) 8对 (4对信号线) 16对 (8对信号线)
时钟引脚 1对 1对 1对 1对
- 时钟+ (CLK+) 1个 1个 1个 1个
- 时钟- (CLK-) 1个 1个 1个 1个
控制信号引脚 2个 2个 2个 2个
- 请求 (REQ#) 1个 1个 1个 1个
- 确认 (ACK#) 1个 1个 1个 1个
热插拔引脚 1个 1个 1个 1个
- 热插拔请求 (PERR#) 1个 1个 1个 1个
保留引脚 1个 2个 3个 4个
总引脚数 36个 64个 98个 164个

解释：

  1. 电源引脚：为设备提供必要的电力。包括不同电压 (+12V, +3.3V) 和地线 (GND)。
  2. 数据传输引脚：用于高速数据传输，每一对数据传输线负责一个数据通道。
  3. 时钟引脚：提供时钟信号，以确保数据传输的同步性。
  4. 控制信号引脚：用于控制数据总线的访问，如请求 (REQ#) 和确认 (ACK#) 信号，帮助设备和主板协同工作。
  5. 热插拔引脚：使设备支持热插拔（即在不关闭计算机的情况下插拔硬件设备）。
  6. 保留引脚：这些引脚通常没有特定功能，用于未来可能的扩展或特殊用途。

希望这个表格帮助你更好地理解不同规格的PCIe插槽和引脚分类！



posted @ 2024-05-09 06:24  suv789  阅读(972)  评论(0)    收藏  举报
