verilog more features 代码总结汇总

1.简易条件选择语句

格式为：(condition ?  a : b)对了选a不对选b

题目：Conditional

Given four unsigned numbers, find the minimum. Unsigned numbers can be compared with standard comparison operators (a < b). Use the conditional operator to make two-way min circuits, then compose a few of them to create a 4-way min circuit. You'll probably want some wire vectors for the intermediate results.

答案：

module top_module (
    input [7:0] a, b, c, d,
    output [7:0] min);//
    wire [7:0] buffer1,buffer2;
    // assign intermediate_result1 = compare? true: false;
    assign buffer1 = (a<b? a:b);
    assign buffer2 = (c<d? c:d);

    assign min = (buffer1<buffer2? buffer1:buffer2);

endmodule



2.简化多个同一寄存器间的位操作

从下面的例子可以简单易懂的了解本部分的含义

& a[3:0]     // AND: a[3]&a[2]&a[1]&a[0]. Equivalent to (a[3:0] == 4'hf)
| b[3:0]     // OR:  b[3]|b[2]|b[1]|b[0]. Equivalent to (b[3:0] != 4'h0)
^ c[2:0]     // XOR: c[2]^c[1]^c[0]

当然该方法不只局限于以上三种符号像是~&这样的符号也可以套用这种方法。

题目：

Parity checking is often used as a simple method of detecting errors when transmitting data through an imperfect channel. Create a circuit that will compute a parity bit for a 8-bit byte (which will add a 9th bit to the byte). We will use "even" parity, where the parity bit is just the XOR of all 8 data bits.

答案：

module top_module (
    input [7:0] in,
    output parity);

    assign parity = ^in[7:0];

endmodule

这道题有点过于简单了。。



3.熟练使用上面的方法

题目：Gates100

Build a combinational circuit with 100 inputs, in[99:0].

There are 3 outputs:

• out_and: output of a 100-input AND gate.
• out_or: output of a 100-input OR gate.
• out_xor: output of a 100-input XOR gate.

答案：

module top_module(
    input [99:0] in,
    output out_and,
    output out_or,
    output out_xor
);
    assign out_and = &in[99:0];
    assign out_or = |in[99:0];
    assign out_xor = ^in[99:0];

endmodule



4.verilog中的for循环

其具体用法与C语言十分相似，但是for循环对应于硬件电路的意义暂时没有搞懂，只好浅尝辄止。

题目：Vector100r

Given a 100-bit input vector [99:0], reverse its bit ordering.

答案：

module top_module(
    input [99:0] in,
    output [99:0] out
);
    int i = 0;
    always @(*) begin
        for(i = 0;i < 100;i++)
            out[100-i-1] = in[i];
    end

endmodule



5.for循环熟练使用

题目：

A "population count" circuit counts the number of '1's in an input vector. Build a population count circuit for a 255-bit input vector.

答案：

module top_module(
    input [254:0] in,
    output [7:0] out );
    int i;
    always @(*) begin
        out = 8'h00;
        for(i = 0 ; i<255 ; i++ )
            begin
                if(in[i] == 1)
                    out = out+1'b1;
                else
                    out = out+1'b0;
            end
    end

endmodule

做这道题的时候有两个点卡了我很久：

一是不确定verilog有没有加的操作，后来经过查阅后发现是可以直接使用+的。

二是忘记初始化out端口，导致无法输出正常结果，加上out = 8'h00即可。



6.verilog中的generate语句使用方法

generate语法：

• 定义genvar，作为generate种的循环变量。
• generate语句中定义的for语句，必须要有begin，为后续增加标签做准备。
• begin必须要有名称，也就是必须要有标签，因为标签会作为generate循环的实例名称。
• 可以使用在generate语句中的类型主要有：
  • ü  module（模块）
  • ü  UDP（用户自定义原语）
  • ü  门级原语
  • ü  连续赋值语句
  • ü  initial或always语句

• 基本结构如下：

genvar 循环变量名；

generate

    // generate循环语句

    // generate 条件语句

    // generate 分支语句

    // 嵌套的generate语句

endgenerate

下面是generate的三个例子：

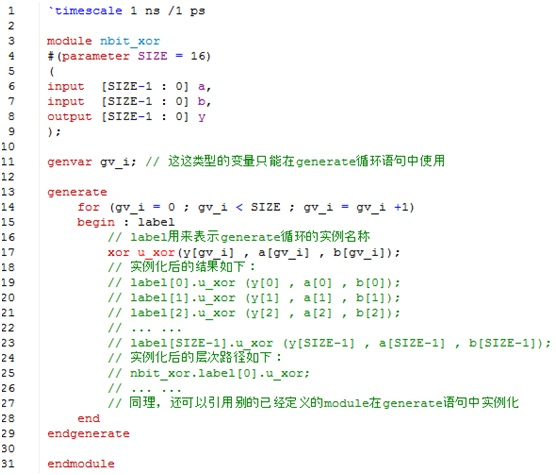

一、generate-loop循环语句



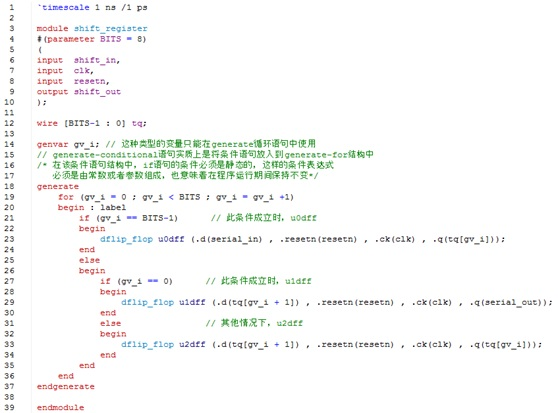

二、generate-conditional条件语句

generate允许对语句进行条件选择，即将条件选择加入到generate中的for循环中，只例化条件成立时对应的语句或者module。

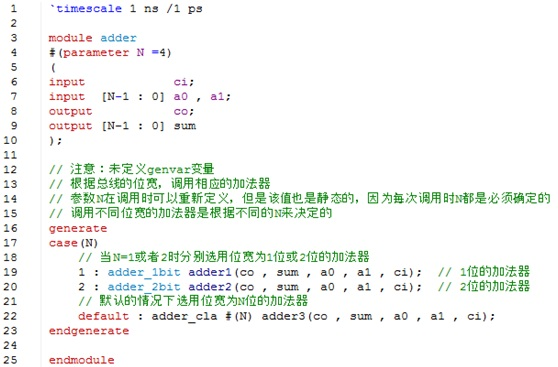

三、generate-case分支语句

generate-case分支语句与generate-条件语句类似，只不过将原来的分支语句换做了case语句。





有了上面的语法基础后，可以开始尝试做本题了：

题目：Adder100i

Create a 100-bit binary ripple-carry adder by instantiating 100 full adders. The adder adds two 100-bit numbers and a carry-in to produce a 100-bit sum and carry out. To encourage you to actually instantiate full adders, also output the carry-out from each full adder in the ripple-carry adder. cout[99] is the final carry-out from the last full adder, and is the carry-out you usually see.

答案：

module top_module(
    input [99:0] a, b,
    input cin,
    output [99:0] cout,
    output [99:0] sum );

    assign cout[0] = a[0]&b[0]|a[0]&cin|b[0]&cin;
    assign sum[0] = a[0]^b[0]^cin;

    genvar i ;
    generate
        for(i = 1;i<100;i++)
            begin:adder99
                assign cout[i] = a[i]&b[i]|a[i]&cout[i-1]|b[i]&cout[i-1];
                assign sum[i] = a[i]^b[i]^cout[i-1];
            end
    endgenerate

endmodule

这份代码是我参考了网上其他兄弟的结果...其实这道题不用generate而用always也能实现，因为没有实例化任何模块。



7.进一步熟悉使用generate语句

本部分切实使用并提供到了BCD加法器，这里肯定要用generate实现本题目。

题目：Bcdadd100

You are provided with a BCD one-digit adder named bcd_fadd that adds two BCD digits and carry-in, and produces a sum and carry-out.

答案：

module top_module(
    input [399:0] a, b,
    input cin,
    output cout,
    output [399:0] sum );

    genvar i ;
    reg [100:0]buffer;
    assign buffer[0] = cin;

    generate
        for(i = 1;i<=100;i++)
            begin:lable
                bcd_fadd adder(.a(a[(i*4-1)-:4]),
                               .b(b[(i*4-1)-:4]),
                                  .cin(buffer[i-1]),
                               .cout(buffer[i]),
                               .sum(sum[(i*4-1)-:4]));
            end
    endgenerate
    assign cout = buffer[100];

endmodule

这道题值得分析一下，由于verilog中实现的电路为并发性的，所以不能单纯的使用上一个加法器的cout送入洗一个加法器的cin，故考虑使用一个缓冲数组来实现所有加法器的进位识别。

为什么要创建101位地数组？因为首位可以用来存放模块外送入的进位，这样就免得单独对首个加法器进行初始化了。

最后注意在generate部分代码后要对整个模块的cout幅值。

同时注意[(i*4-1)-:4]这部分代码，表示从（i*4-1）开始向下四位。

这样的用法还有：

big_vect    [0  +:   8]  从0 开始，升序，位宽为8     ======》》》》》big_vect   [7 :0]
little_vect  [0  +:   8]  从0 开始，升序，位宽为8     ======》》》》》little_vect  [0 :7]
big_vect   [15 -:   8]  从15开始，降序，位宽为8    ======》》》》》big_vect    [15 :8]
little_vect [15 -:   8]  从15开始，降序，位宽为8    ======》》》》》little_vect   [8:15]
