实验3：OpenFlow协议分析实践

实验3：OpenFlow协议分析实践

实验目的

1. 能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
2. 能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

实验要求

（一）基本要求

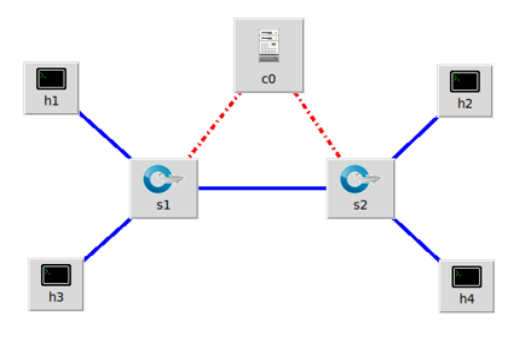

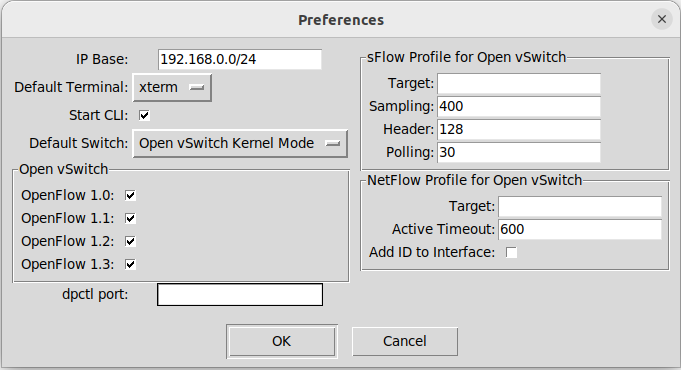

搭建拓扑，完成相关 IP 配置











 查看抓包结果

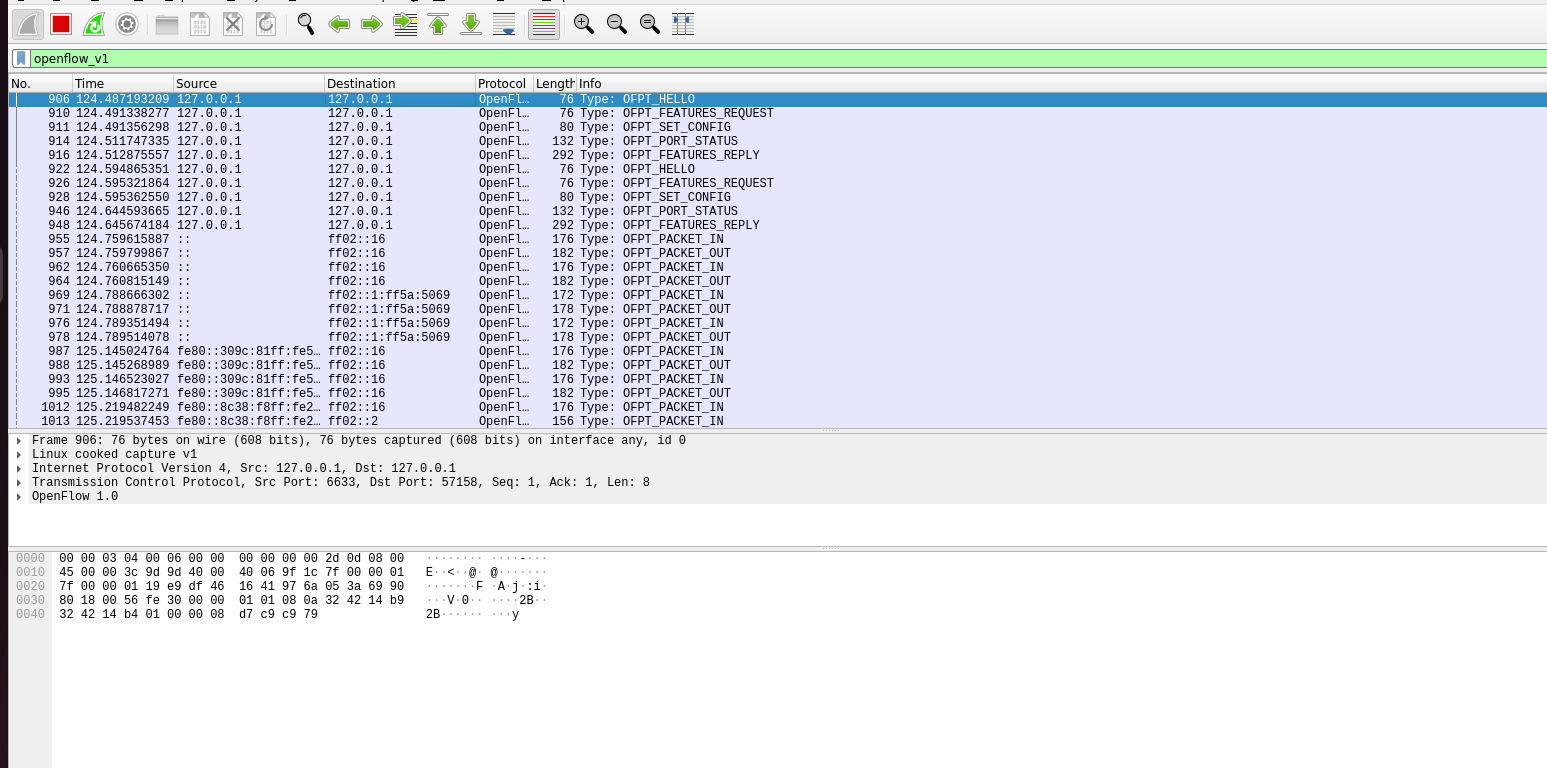

HELLO
控制器6633端口（我最高能支持OpenFlow 1.0） ---> 交换机53112端口



 交换机53112端口（我最高能支持OpenFlow 1.5） ---> 控制器6633端口

于是双方建立连接，并使用OpenFlow 1.0

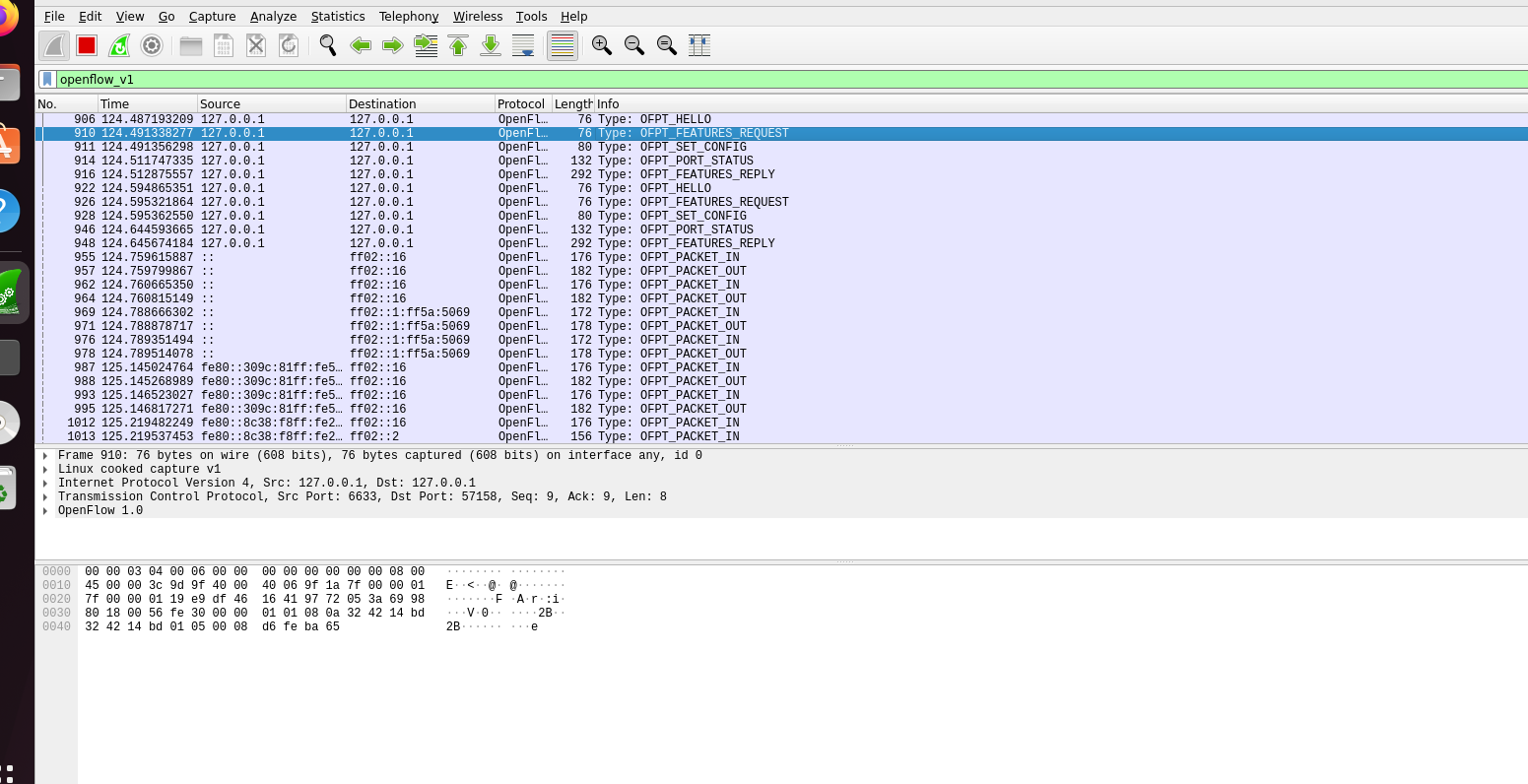

FEATURES_REQUEST
控制器6633端口（我需要你的特征信息） ---> 交换机53112端口

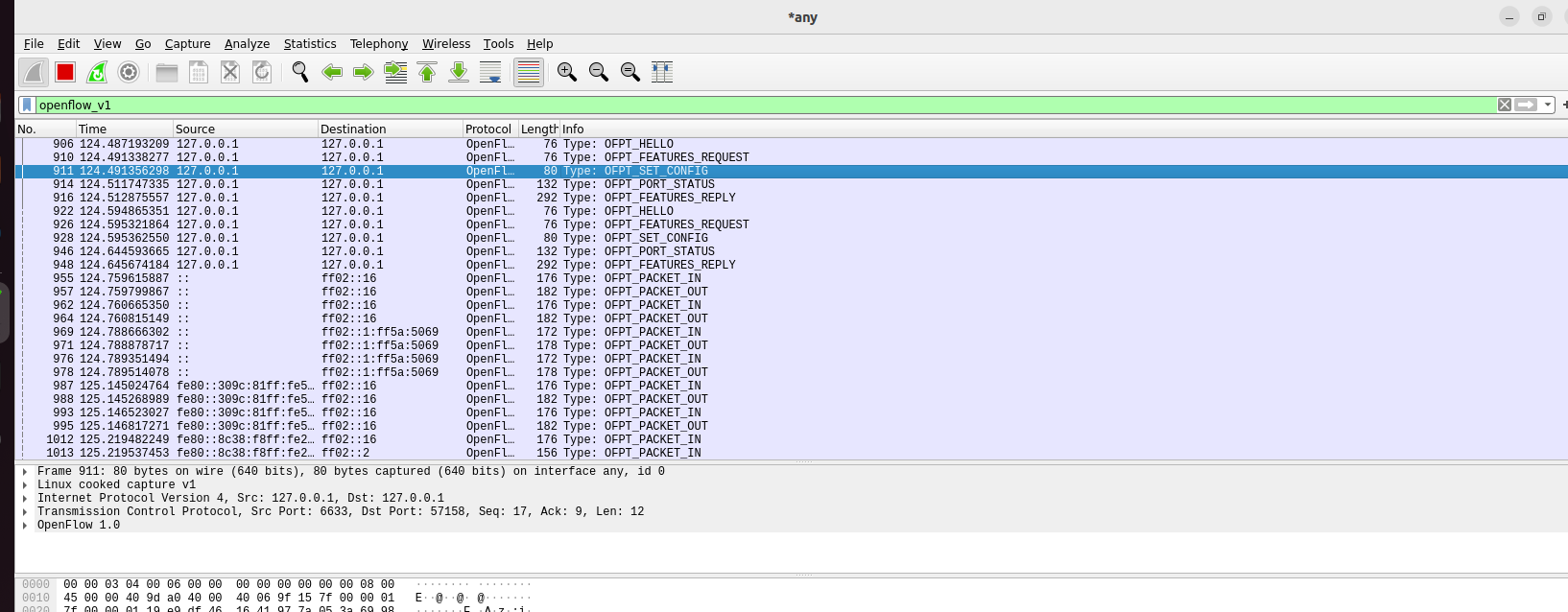

 SET_CONFIG
控制器6633端口（请按照我给你的flag和max bytes of packet进行配置） ---> 交换机53112端口

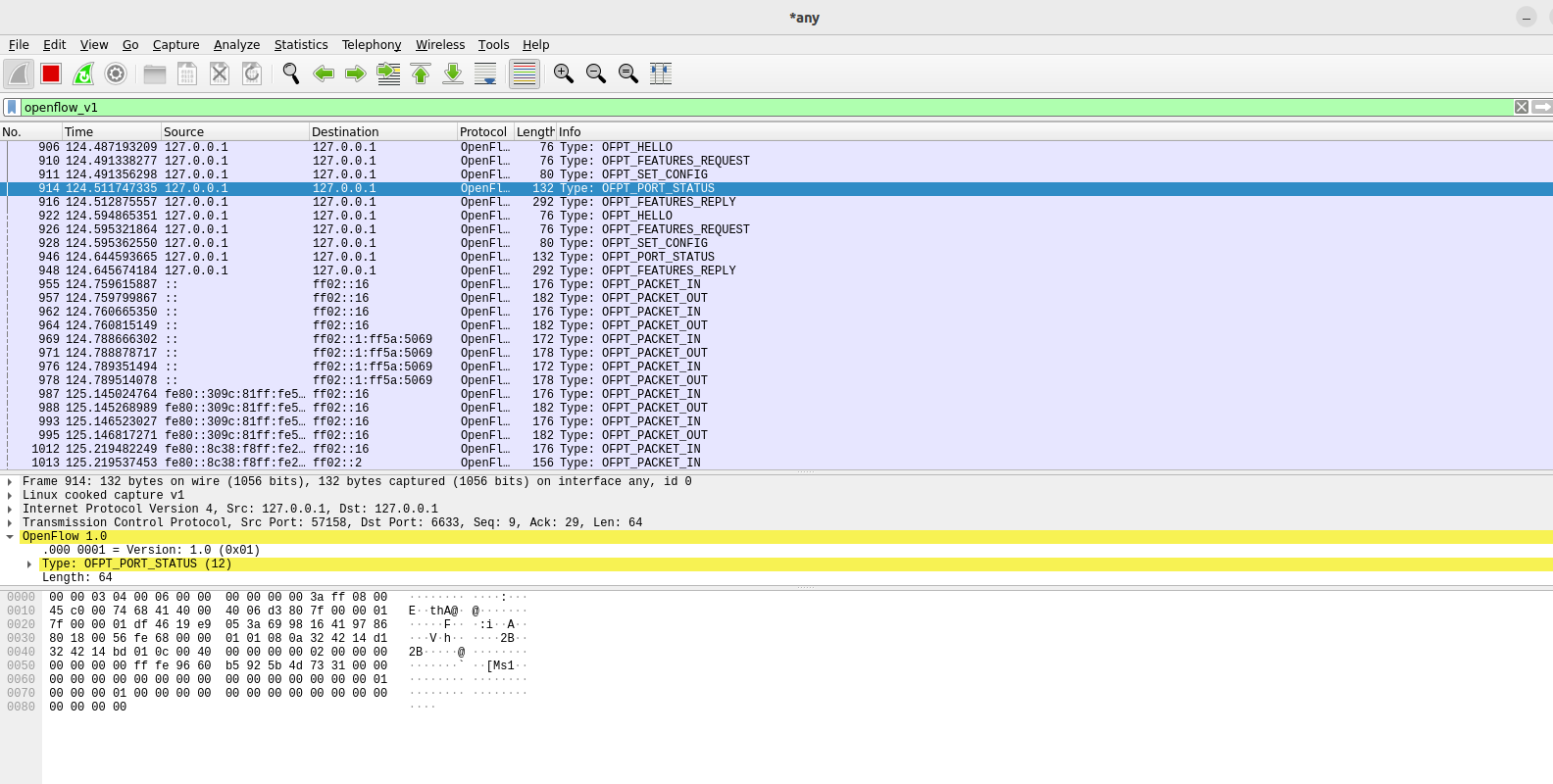

 PORT_STATUS
当交换机端口发生变化时，告知控制器相应的端口状态。

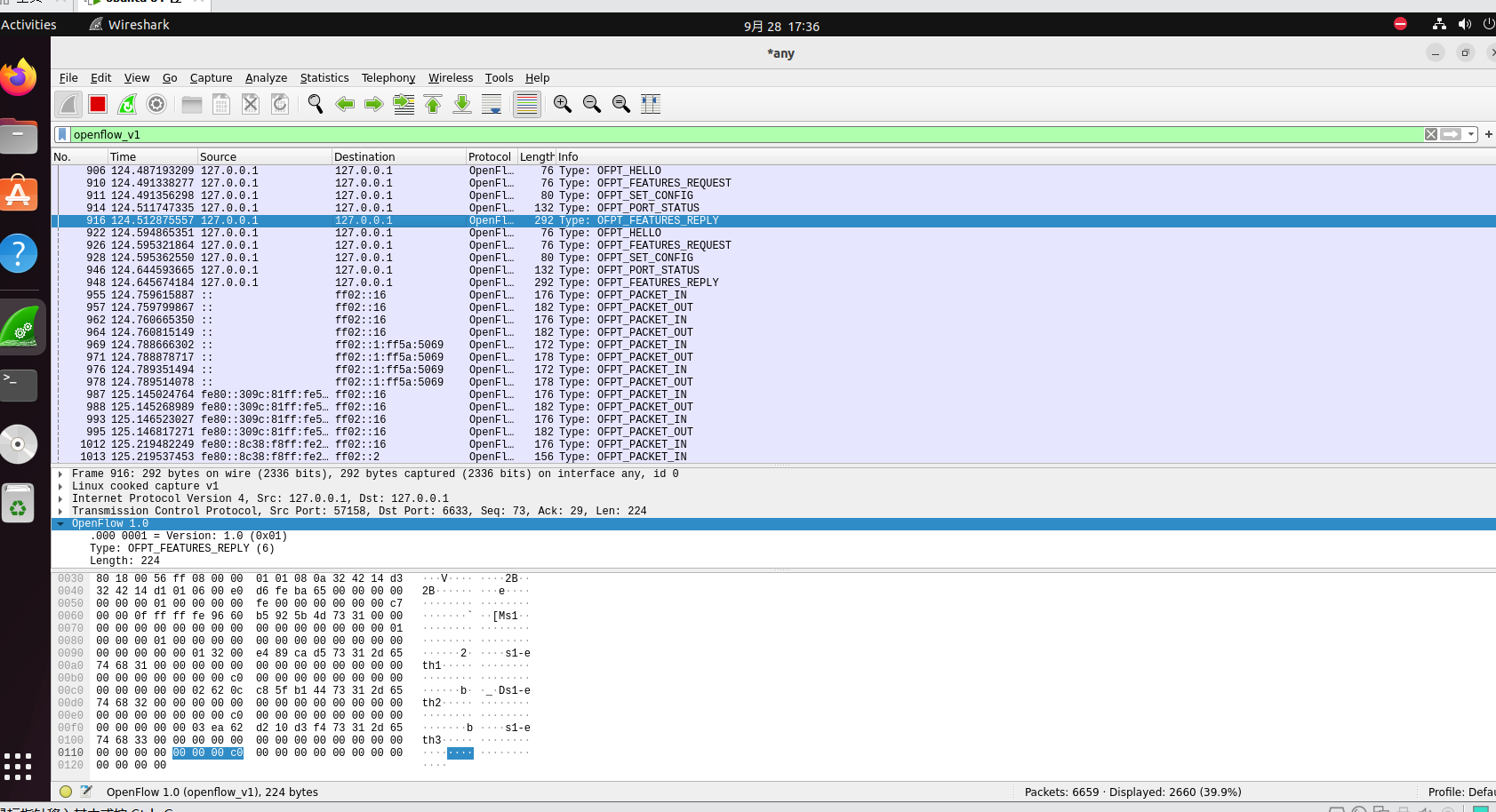

 FEATURES_REPLY
交换机53112端口（这是我的特征信息，请查收） ---> 控制器6633端口

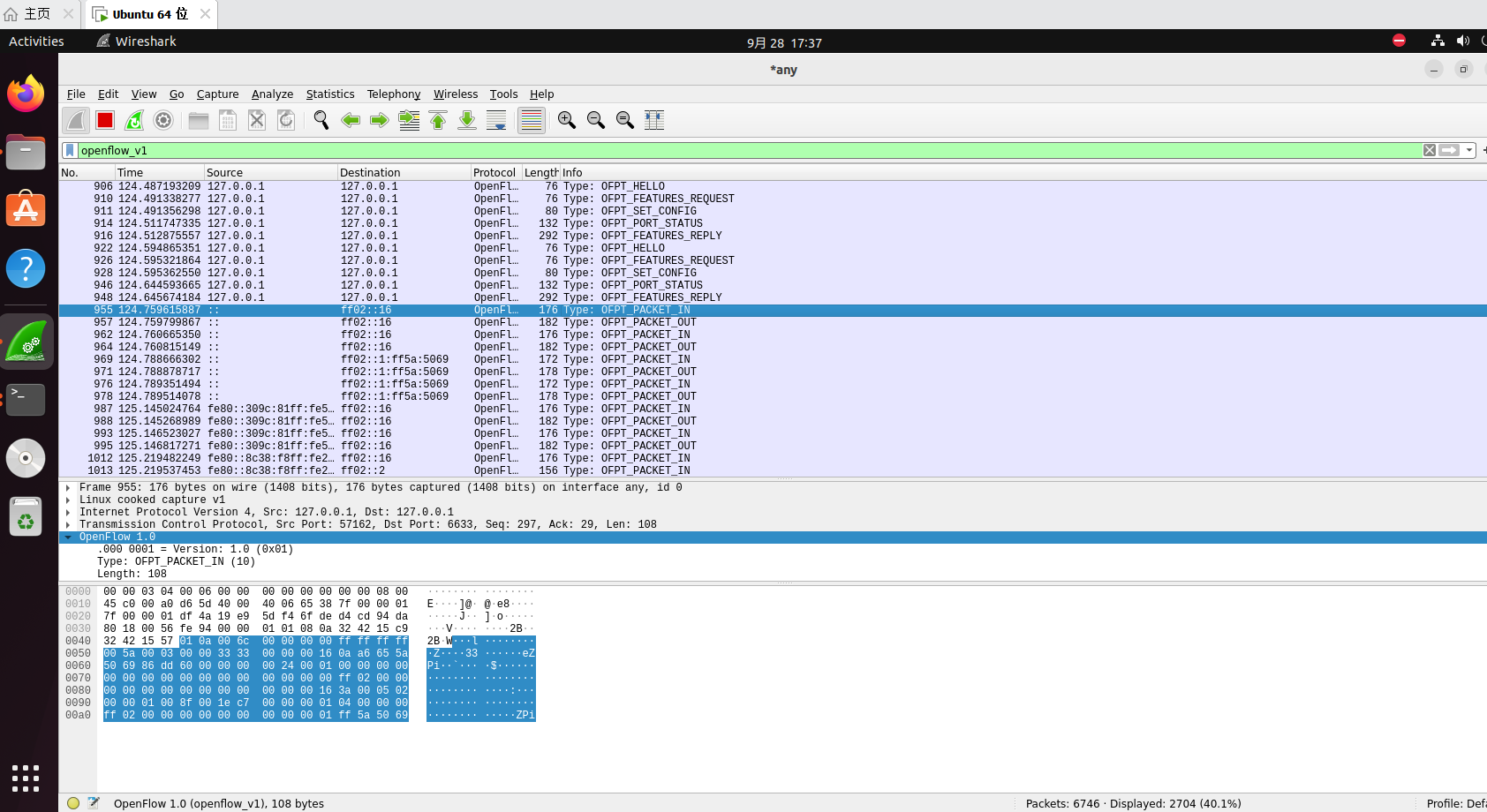

 PACKET_IN交换机53112端口（有数据包进来，请指示）--->控制器6633端口

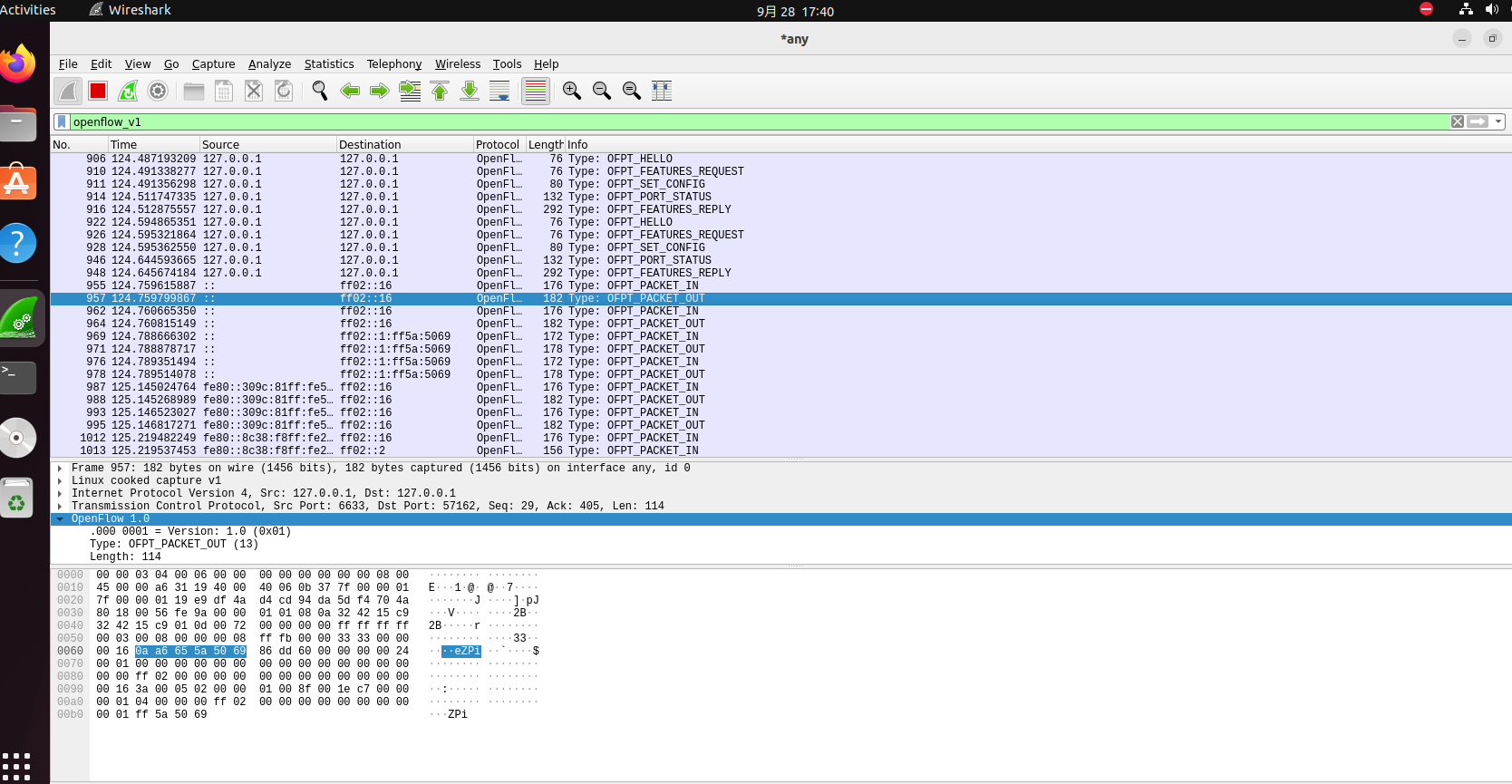

PACKET_OUT
控制器6633端口--->交换机53112端口（请按照我给你的action进行处理）

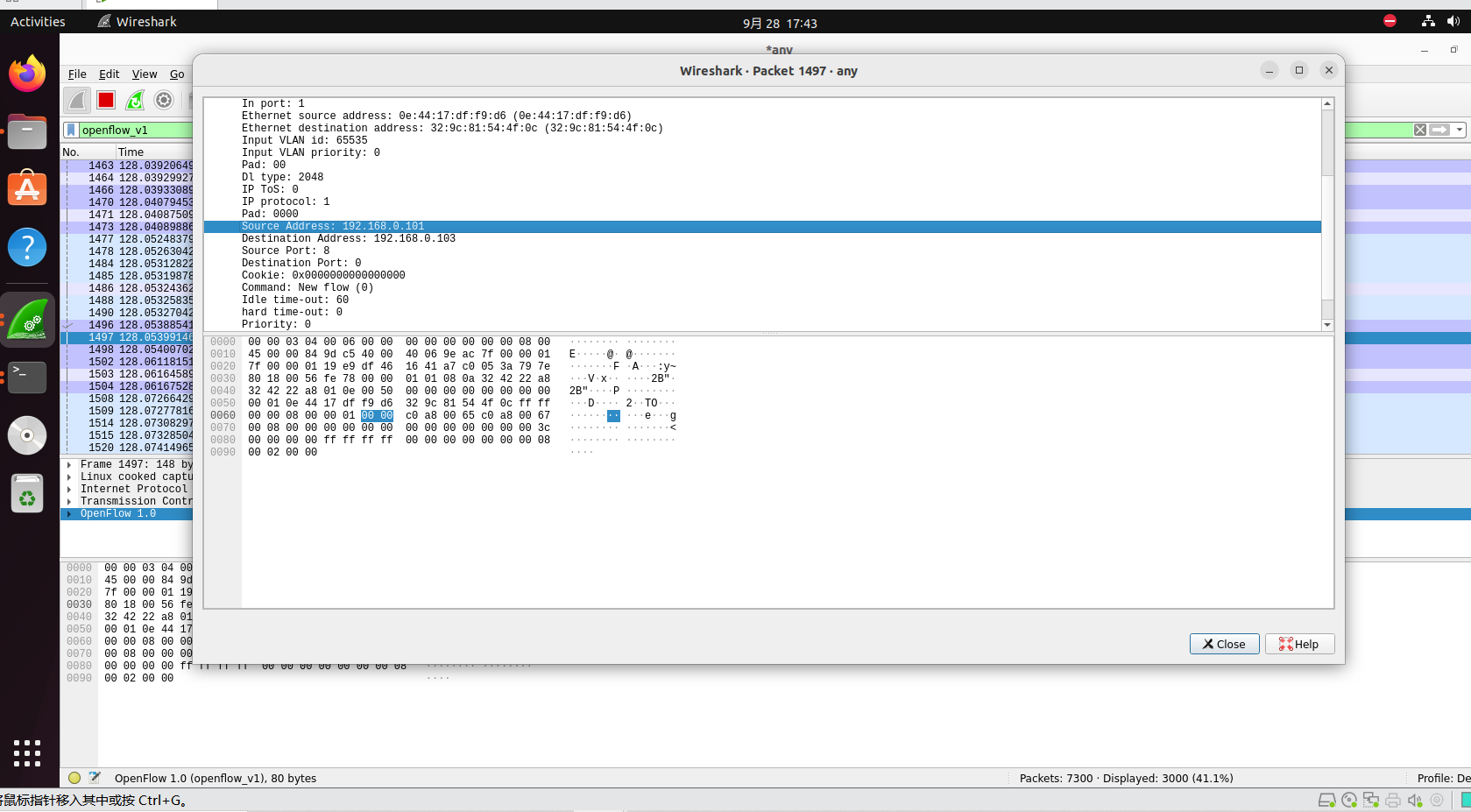

 FLOW_MOD
分析抓取的flow_mod数据包，控制器通过6633端口向交换机53112端口、交换机53128端口下发流表项，指导数据的转发处理

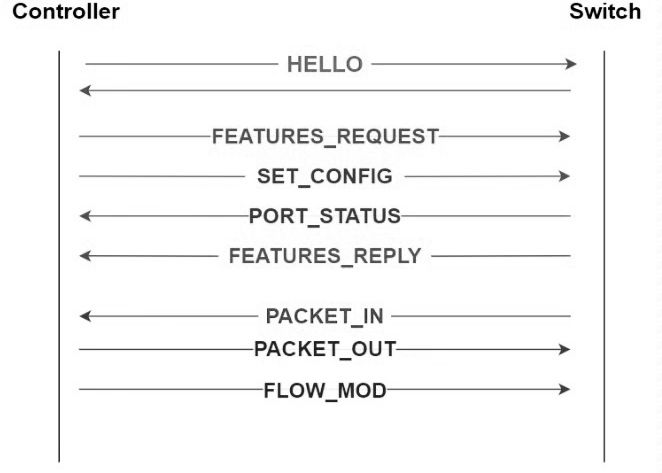

 分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图



 回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？

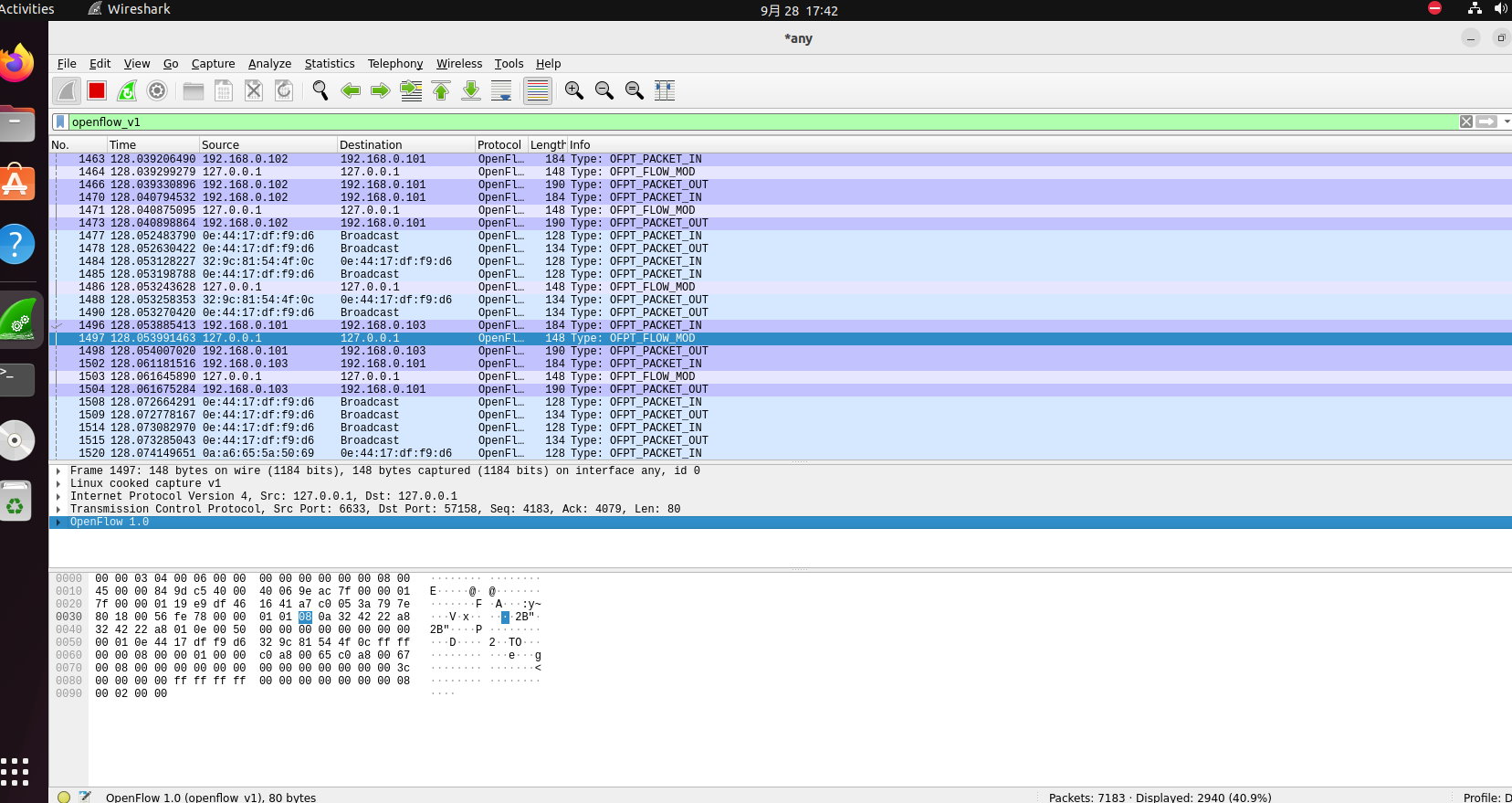

通过图片可以看到是Transmission Control Protocol 是TCP协议

个人总结

实验过程遇到了很多问题，第一步先打开wireshark后创建拓扑，过滤Openflow数据包，并没有发现HELLO数据包。通过百度发现了问题 需要提前执行python文件，然后执行pingall命令，才能发现数据包。这次实验中，我不仅复习了如何构建拓扑，也学会了怎样运用wireshark对Openflow协议数据交互过程进行抓包，虽然在一开始的时候，没有先开启抓包工具再建立拓扑，导致一开始没能抓到包，通过学弟的帮助我得以成功的完成了这次实验。本实验学会通过滤器输入“openflow_v1”或“openflow_v4”等进行数据包过滤，运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制；将抓包结果对照OpenFlow源码，让我们能够了解OpenFlow主要消息类型对应的数据结构定义。
