Windows系统通过外网访问内网FTP存储网关

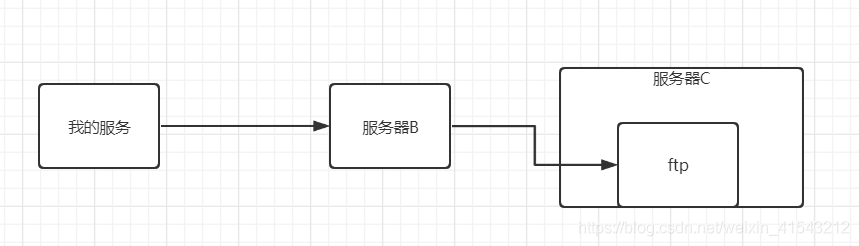

1.背景描述：外部服务想要上传下载数据到FTP存储网关服务器（有绑定对象存储桶）；

则外部服务器要能和服务器B连通，且服务器B与服务器C在同一个内网下能连通。

即服务器C安装ftp server进行相关配置，服务器B作为代理安装Nginx进行转发，外部服务需安装ftp zilla等客户端软件。



2.选择了FTP的被动模式

FTP需要使用被动模式，并指定数据端口范围；

实际试过主动模式不成功，能登陆成功，一直显示无法获取目录列表，21端口能通，数据端口不通；

咨询了nginx的同事，说nginx代理不了主动模式，于是换被动模式成功了。

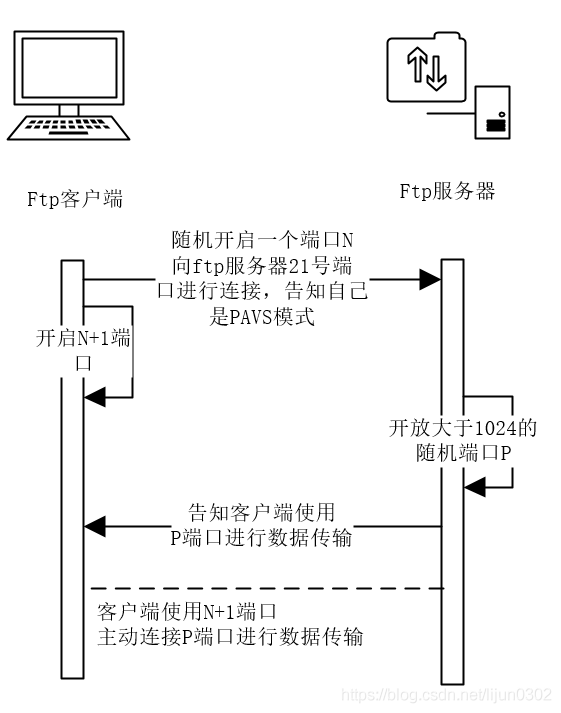

被动的FTP ：

　　　　命令连接：客户端 >1024 端口 → 服务器 21 端口

　　　　数据连接：客户端 >1024 端口 ← 服务器 >1024 端口

 3.防火墙的设置

确认外部访问的IP，Nginx服务器的EIP，FTP server的IP；

ftp客户端的服务器（我的服务）：

系统防火墙开放1024-65535端口（出站规则），开放nginx监听端口21（入站规则）；

Nginx服务器（服务器B）：

 入站规则：开放1024-65535端口允许ftp客户端的服务器访问；

NAT网关配置：服务器B的EIP，主ip，内网端口，EIP端口，外网访问源IP,

内网端口和EIP端口要同步对应：21，60000-60002；（数据端口可配置2个或2个以上）。

FTP server（服务器C）：

入站规则：21端口，60000-65535；//允许指定IP访问高位端口

配置文件中需配置nginx服务器的EIP。

4.Nginx配置，在nginx.conf文件中添加：

 # ftp代理
stream{
  upstream ftp{
      hash $remote_addr consistent;
      server ftp的ip:端口;  //ftp网关的server IP
  }

  server {
      listen 80;  #代理端口
      proxy_connect_timeout 30s;
      proxy_timeout 30s;
      proxy_pass ftp;
 }
# 以下为新增数据端口，监听ftp服务器的数据端口
 upstream ftp1{
  hash $remote_addr consistent;
  server ftp的ip:60000;  //监听被动模式的端口1;
 }
 server {
  listen 60000;
  proxy_connect_timeout 10s;
  proxy_timeout 10s;
  proxy_pass ftp1;
 }
 upstream ftp2{
  hash $remote_addr consistent;
  server ftp server的IP:60001;//监听被动模式的端口2;
 }
 server {
  listen 60001;
  proxy_connect_timeout 10s;
  proxy_timeout 10s;
  proxy_pass ftp2;
 }
  upstream ftp3{
  hash $remote_addr consistent;
  server ftp server的IP:60002;   //监听被动模式的端口3;
 }
 server {
  listen 60002;
  proxy_connect_timeout 10s;
  proxy_timeout 10s;
  proxy_pass ftp3;
 }
}





5.使用FTP zilla客户端测试连接

进入设置，开启被动模式，选择监听传输端口范围60000-60002；再勾选"Use the following IP"，这里填服务器B的EIP，即公网IP；

总结：

理解FTP的两种传输方式主动模式和被动模式的工作原理，

根据报错提示进行问题排查，网络，防火墙，DNAT配置，被动模式监听的数据端口范围等；

 有问题欢迎留言，大家一起学习~





参考链接：https://blog.csdn.net/weixin_41543212/article/details/109306314
