11.设计模式-FACADE（外观）

一、模式定义与核心思想

外观模式是一种结构型设计模式，其核心目标是通过提供统一的高层接口，屏蔽子系统的复杂性，从而降低客户端与多个子系统之间的耦合度。该模式通过“门面对象”将复杂的内部调用封装为简洁的操作，实现以下核心价值：

1. 简化接口：客户端无需了解子系统的实现细节，只需调用门面提供的接口。
2. 解耦系统：子系统内部变化不影响客户端，提升代码维护性和扩展性。
3. 分层设计：作为系统入口，明确各层的职责边界，符合“迪米特法则”。

典型场景：

• 家庭影院系统的一键启动（整合投影仪、音响、灯光等操作）
• 数据库连接池的统一管理（封装连接获取与释放逻辑）
• 第三方API的简化调用（如视频转换库的复杂参数封装）

---

二、模式组成与UML类图

核心角色

1. Facade（外观类）：

• • 提供统一接口，委托请求到具体子系统（如HomeTheaterFacade的startMovie()）。

1. Subsystems（子系统集合）：

• • 实现具体功能模块（如Player播放器、SoundSystem音响）。

1. Client（客户端）：

• • 仅与外观类交互，不直接调用子系统接口。

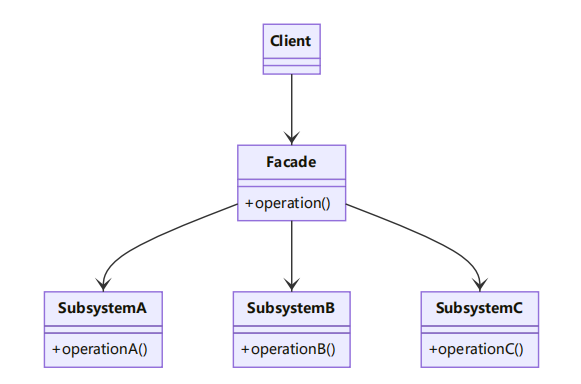

UML类图

classDiagram
    class Client

    class Facade {
        +operation()
    }

    class SubsystemA {
        +operationA()
    }

    class SubsystemB {
        +operationB()
    }

    class SubsystemC {
        +operationC()
    }

    Client --> Facade
    Facade --> SubsystemA
    Facade --> SubsystemB
    Facade --> SubsystemC

---

三、代码实现示例

场景：实现家庭影院的一键观影功能（封装播放器、投影仪、音响等操作）

// 子系统1：播放器
class Player {
    public void turnOn() {
        System.out.println("播放器已启动");
    }
    public void play(String movie) {
        System.out.println("播放电影：" + movie);
    }
}

// 子系统2：投影仪
class Projector {
    public void setMode(String mode) {
        System.out.println("投影模式设置为：" + mode);
    }
}

// 子系统3：音响
class SoundSystem {
    public void setVolume(int level) {
        System.out.println("音量调整为：" + level);
    }
}

// 外观类
class HomeTheaterFacade {
    private Player player;
    private Projector projector;
    private SoundSystem soundSystem;

    public HomeTheaterFacade() {
        player = new Player();
        projector = new Projector();
        soundSystem = new SoundSystem();
    }

    // 一键启动观影
    public void watchMovie(String movie) {
        player.turnOn();
        projector.setMode("影院模式");
        soundSystem.setVolume(50);
        player.play(movie);
    }
}

// 客户端调用
public class Client {
    public static void main(String[] args) {
        HomeTheaterFacade facade = new HomeTheaterFacade();
        facade.watchMovie("盗梦空间");
    }
}

/* 输出：
播放器已启动
投影模式设置为：影院模式
音量调整为：50
播放电影：盗梦空间
*/

---

四、工业级源码应用

1. Java I/O流体系

• • BufferedInputStream和GZIPInputStream通过装饰器模式封装底层流操作，而Files工具类的静态方法（如readAllBytes()）则是典型的外观模式应用，简化文件读写流程。

1. Spring框架

• • **DispatcherServlet**：作为前端控制器，统一处理HTTP请求的分发、视图解析和异常处理，隐藏了HandlerMapping、ViewResolver等子系统的复杂性。

1. MyBatis缓存管理

• • Configuration类通过外观模式创建MetaObject对象，封装类型处理器、对象工厂等底层组件的初始化逻辑。

1. 游戏引擎架构

• • Unity引擎的GameObject组件系统通过外观模式提供Transform、Renderer等功能的统一访问接口，开发者无需直接操作底层物理引擎和渲染管线。

1. 数据库连接池

• • 如HikariCP的HikariDataSource类，对外暴露getConnection()和close()方法，内部封装了连接池初始化、线程调度和异常重试等复杂逻辑。

---

五、模式优缺点与选型建议

优势：

• 降低复杂度：将多步骤操作简化为单一接口调用（如电脑的一键开机）。
• 提升可维护性：子系统升级或替换时，只需修改外观类逻辑。
• 促进分层架构：明确系统边界，避免代码“ spaghetti化”。

局限性：

• 过度封装风险：可能隐藏关键配置选项，降低系统灵活性。
• 性能损耗：额外的调用层次可能影响性能（需权衡简洁性与效率）。

最佳实践建议：

1. 识别高频操作：优先为复杂且频繁调用的流程设计外观接口。
2. 分层渐进封装：在系统不同层级设计多个外观类，形成层次化接口（如Spring MVC的分层架构）。
3. 结合工厂模式：通过工厂类管理外观对象的创建，支持动态切换子系统实现。

---

总结

外观模式如同软件系统的“总控开关”，通过封装与简化的哲学，为复杂系统提供了优雅的访问入口。其在Java I/O、Spring框架等工业级系统中的广泛应用，验证了该模式在降低耦合、提升可维护性方面的核心价值。开发者应重点识别系统中高频且复杂的交互流程，通过合理的外观设计，构建出既简洁又灵活的系统架构。
