实验 2：Mininet 实验——拓扑的命令脚本生成

实验 2：Mininet 实验——拓扑的命令脚本生成

一.实验目的

掌握Mininet的自定义拓扑生成方法：命令行创建，Python脚本编写。

二.实验任务

通过使用命令行创建，Python脚本编写生成拓扑，熟悉Mininet的基本功能。

三.实验步骤

1.实验环境

安装了Ubuntu18.04.5 Desktop amd64 的虚拟机

2.实验过程

（1）针对特定拓扑的命令行快速创建

//最小拓扑，1台交换机下挂2台主机  sudo mn --topo minimal



图1  最小拓扑

 //简单拓扑：1台交换机下挂n台主机，此处n=3，n=2即为最小拓扑 sudo mn --topo single,3



图2  简单拓扑

//线性拓扑:交换机连成一线，每台主机下挂1台主机，此处有三台交换机和三台主机  sudo mn --topo linear,3



 图3  线性拓扑

//树形拓扑:基于深度depth和扇出fanout,此处均为2  sudo mn --topo tree,fanout=2,depth=2



 图4  树形拓扑

 (2) 通用情形的Python 脚本自定义创建

执行命令：

$ nano mytopo.py // 复制 Python 代码到 py 文件中

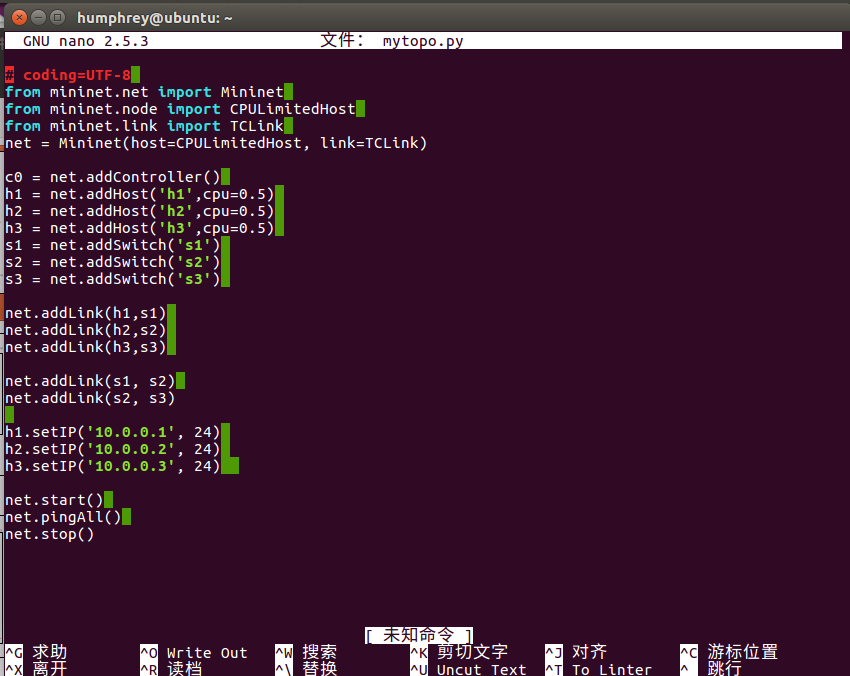

图5  复制代码到文件中

采用命令 sudo python mytopo.py 运行Python文件



图6  执行py文件

 修改之前的 Python 程序，使之可用 iPerf 测试网络拓扑中的指定主机之间的带宽。





图7  修改程序代码







图8 运行结果

3实验心得

　　学习了如何用命令行指令快速创建拓扑，在已有拓扑的情况下，建立相同拓扑会运行失败，应采用sudo mn -c清除原有拓扑。
