Ext2、Ext3、Ext4演变路径

目录

• 文件系统层次
• 常用的文件系统
  • 应用分类
  • ExtX 发展过程
  • 饿想她超市血拼记
    • 饿想她超市结构：
    • 空间大小（最小单位块）：
    • 三级映射
    • ext4_extent
    • 按图索骥
    • Hash Tree
  • 参考：

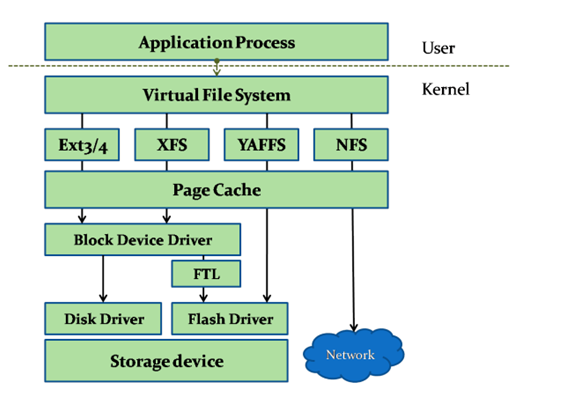

文件系统层次

由上而下主要分为用户层、VFS层、文件系统层、缓存层、块设备层、磁盘驱动层、磁盘物理层

1. 用户层：最上面用户层就是我们日常使用的各种程序，需要的接口主要是文件的创建、删除、打开、关闭、写、读等。
2. VFS层：我们知道Linux分为用户态和内核态，用户态请求硬件资源需要调用System Call通过内核态去实现。用户的这些文件相关操作都有对应的System Call函数接口，接口调用VFS对应的函数。
3. 文件系统层：不同的文件系统实现了VFS的这些函数，通过指针注册到VFS里面。所以，用户的操作通过VFS转到各种文件系统。文件系统把文件读写命令转化为对磁盘LBA的操作，起了一个翻译和磁盘管理的作用。
4. 缓存层：文件系统底下有缓存，Page Cache，加速性能。对磁盘LBA的读写数据缓存到这里。
5. 块设备层：块设备接口Block Device是用来访问磁盘LBA的层级，读写命令组合之后插入到命令队列，磁盘的驱动从队列读命令执行。Linux设计了电梯算法等对很多LBA的读写进行优化排序，尽量把连续地址放在一起。
6. 磁盘驱动层：磁盘的驱动程序把对LBA的读写命令转化为各自的协议，比如变成ATA命令，SCSI命令，或者是自己硬件可以识别的自定义命令，发送给磁盘控制器。Host Based SSD甚至在块设备层和磁盘驱动层实现了FTL，变成对Flash芯片的操作。
7. 磁盘物理层：读写物理数据到磁盘介质。

常用的文件系统

应用分类

Linux：Ext4、XFS、ZFS、Btrfs
Windows和Mac OS X： NTFS 、 APFS

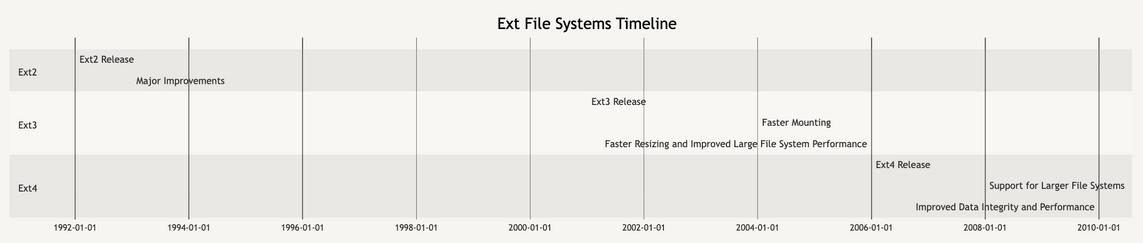

ExtX 发展过程

1992年：Ext2文件系统，Linux最早使用的文件系统
2001年：Ext3在Ext2基础上增加了日志功能
2008年：Ext4稳定版本发布，即Linux 2.6.28版本，可向前兼容Ext2/Ext3，Ext4(（ext4日志文件系统、第四代扩展文件系统）)是很多发行版如Debian、Ubuntu等的默认文件系统。

饿想她超市血拼记

Linux市（20多年前建立，进入信息化社会，信息就是能量，居民吃的食物叫做数据，单位是字节，bit是食物字节的基本元素）->饿想她超市（新开第四家分店EXT4）

蛋蛋（毕业于Linux市代码农业职业技术学院）

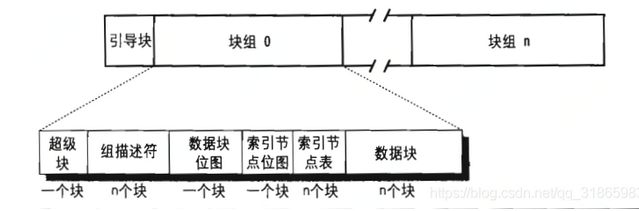

饿想她超市结构：

• 货架：Block Group
  • 超市概览：Superblock 内容：超市有多少个盒子block，每个货物的标签inode，每个货架有多少个盒子block per group，超市开张时间mount time
  • 货架说明：Block Group Descriptor 内容：货架上标签分布表inode bitmap,标签表inode table在哪里，货物分布表block bitmap在哪里，货架上还有多少空盒子free block count,空标签，以及一些特殊的字符checksum来帮助检验有些重要的数据是不是写错了
  • 盒子分布表：Block bitmap 内容：哪些盒子里面有数据，用bit 0/1表示空/非空
  • 标签分布表：inode bitmap 内容：标签表inode table哪些条目是占用的
  • 标签表：inode table 60B 内容：货物权限，是否是VIP专享，是不是私人定制，是不是共享，是不是某些特殊货物，比如char设备（能够执行用户命令），block设备（批量执行用户的一串命令，存或查看数据），货物的大小，用了多少个字节，用了多少个盒子，货物的最近查看时间，维修时间，移走时间
  • 数据：Data block
• 货架：

空间大小（最小单位块）：

• 扇区： Sector 512B
• 块： Block 8*512B=4kB
• 块组： Block Group 32768*4kB=128MB

三级映射

1. 问题：货物是用字节组成的长串，有的只占用一个盒子，有的占用多个盒子，甚至成千上万个盒子，而标签表只留了60个字节保存查找信息，根本放不下那么多盒子的位置信息
2. 方法：一个inode占128字节，其中60个字节用于指向存放文件内容的数据块指针。每个指针4字节，那么有15个指针。最后3个指针用分级间接寻址。 假设block为1KB最大可以表示(256³⁺²⁵⁶2+256+12)*1KB≈16GB的文件。

• 12个直接指向，可以有12条记录。
• 一级间接寻址：1024/4=1024，可以有256条记录。
• 二级间接寻址，可以有256*256条记录。
• 三级间接寻址，可以有256256256条记录。

ext4之前的文件系统（ext2、ext3）由文件逻辑地址寻址到物理块地址，采用的是直接+间接寻址的方式，间接寻址又细化为1级寻址、2级寻址、3级寻址.

ext4_extent

1. 问题：三级映射位置固定不好修改；如果盒子连续防止，需要在映射里面逐条保存盒子的位置，效率不高，浪费空间。
2. 方法：ext4_extent B+树组，树有一个根节点，后面有很多子节点，每个节点都有一个header，header后面的数据有两种类型，第一种是索引，就是树枝的位置，第二种是叶子，放数据盒子的位置，数据节点表示的是一连串盒子的开头和数量，
   一个ext4_extent可以表示文件一段逻辑地址与物理地址的映射关系，一个庞大的文件一般会有多段逻辑块，此时需要用多个ext4_extent结构表示每段逻辑块映射的物理块。当有非常多的ext4_extent，就需要用内核用ext4_extent B+树组织起来。

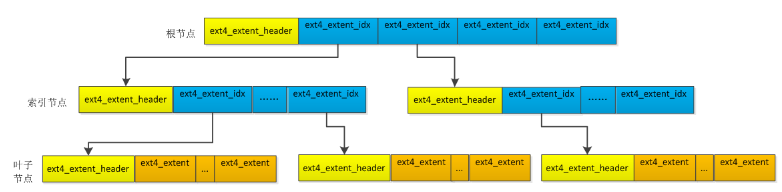

3. 示例3层 B+树

• 第1层：ext4_extent_header 根节点，作用：保存后几级统计信息
• 第2层：ext4_extent_idx 索引节点（可以有多级），作用：位置索引信息
• 第3层：ext4_extent 叶子节点，作用：放数据的盒子

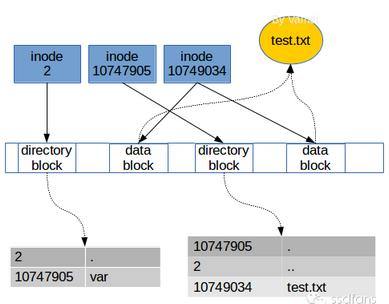

按图索骥

1. 要找到一个文件/var/test.txt

• /->var
• var->test.txt

2. 多级寻址

• /->inode
• inode->10747905
• 10747905->10749034
• 10749034->test.txt

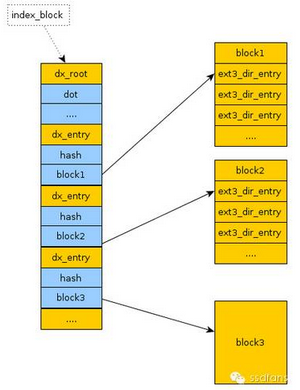

Hash Tree

1. 问题：多级寻址麻烦
2. 方法：根目录的盒子里面是个表，每个路径用hash算法算出一个hash值，每个hash值有一个自己的盒子，里面是所有的dentry

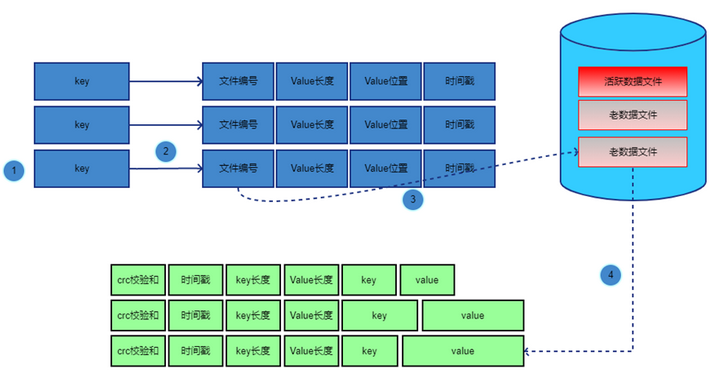

3. Hash存储模型


• 通过HashMap中的key找到对应的文件编号
• 通过文件编号找到存储中的文件
• 通过value长度和位置找到对应的行数据
• 读取value值
