Airtest-API精讲之Template

上期回顾：手机UI自动化之显示点触位置(触摸轨迹)

---

以下基于 python3.8；airtestIDE1.2.10；airtest1.2.0；pocoui1.0.82

今天我们讲一下airtest图像识别中的一个最基本、最常用的一个类Template

首先我们先看一个非常简单的脚本示例，在AirtestIDE中，显示如图：

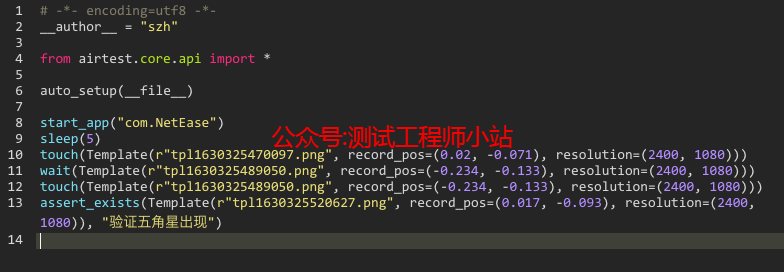

在编辑器中点击鼠标右键菜单的‘图片/代码模式切换’，切换到代码模式，可以看到每一张图就是一个Template()类实例。

所以本质上airtest脚本还是python代码，只不过在AirtestIDE中经过特殊处理，显示成了所见即所得的图片模式。
比如下面这句，运行时会先去读取这张图片，然后在当前画面中找到最符合这张图片的坐标点，通过touch点击返回的坐标点。

touch(Template(r"tpl1630325470097.png", record_pos=(0.02, -0.071), resolution=(2400, 1080)))

在开始讲解Template类详细使用之前，先看一下其初始化源码：

# 文件位置：your_python_path/site-packages/airtest/core/cv.py

class Template(object):
    """
    picture as touch/swipe/wait/exists target and extra info for cv match
    filename: pic filename
    target_pos: ret which pos in the pic
    record_pos: pos in screen when recording
    resolution: screen resolution when recording
    rgb: 识别结果是否使用rgb三通道进行校验.
    scale_max: 多尺度模板匹配最大范围.
    scale_step: 多尺度模板匹配搜索步长.
    """

    def __init__(self, filename, threshold=None, target_pos=TargetPos.MID, record_pos=None, resolution=(), rgb=False, scale_max=800, scale_step=0.005):
        self.filename = filename
        self._filepath = None
        self.threshold = threshold or ST.THRESHOLD
        self.target_pos = target_pos
        self.record_pos = record_pos
        self.resolution = resolution
        self.rgb = rgb
        self.scale_max = scale_max
        self.scale_step = scale_step

根据上面的例子可以看到，在AirtestIDE中截的图，默认会带3个参数:

• filename:文件路径。如上例中r"tpl1630325470097.png"表示当前路径下的这张图片，也可以是绝对路径，如r'/picture/1.png'

• record_pos:图片坐标对应手机屏幕中心点的偏移值相对于手机分辨率的百分比，匹配时会优先匹配这附近的画面。这样Airtest在图像匹配时，会优化在这个坐标区域附件查找，提高查找图片的速度和精确度。如果在这个区域找不到，才会将查找范围扩大至整个画面。

• resolution:手机分辨率。当脚本执行时的手机不是录制时的手机时，Airtest会对屏幕截图按照分辨率进行缩放，最大程度兼容跨分辨率匹配。但如果不同手机的分辨率比例相差大，仍会导致匹配不到图片，所以可能同一张图，不同手机需要准备2张或以上的图片做为查找图片。
  以下为一个图片，多个不同分辨率手机截图时的查找示例：

flower_xiaomi = Template(r"flower_xiaomi.png", record_pos=(0.79, 0.32), resolution=(1024, 2000))
flower_huawei = Template(r"flower_huawei.png", record_pos=(0.81, 0.4), resolution=(800, 1600))
pic_list = [flower_xiaomi,flower_huawei]
for pic in pic_list:
     pos = exists(pic)  # 图片找到返回坐标，没找到返回False
     if pos:
         touch(pos)
         break  # 只要找到图片列表中的任何一张图片，就执行touch，并结束循环



除了上边3个默认的参数，我们看到源码中还有其他参数：

• threshold：识别阈值，浮点类型，范围是[0.0, 1.0]，默认0.7。

也就是当识别可信度=>0.7时就认为是匹配的。对于计算机来说，不存在2张完全一样的图片，计算机只能告诉你2张图片的相似程度。比如相似度是0.9(90%)就是比较像，相似度是0.5(50%)就是不太像。计算机只会告诉你相似度，那这2张图算不算匹配，是由人通过阈值决定的。比如我们说只要相似度70%以上，就算是一样的。

我们可以指定某个图片的阈值，如

touch(Template(r"tpl1556019871196.png", threshold=0.9))

但假如我们想让所有图片的阈值都是0.9，可以通过全局设置：

from airtest.core.api import *
# airtest.core.api中包含了一个名为ST的变量，即为全局设置
ST.THRESHOLD = 0.9  # 设置全局的匹配阈值为0.9

# 未写明图片threshold，使用上面全局的ST.THRESHOLD=0.9
touch(Template(r"1.png", record_pos=(0.79, 0.32), resolution=(107, 1164)))

# 指定图片threshold，以图片设置的0.6为准
touch(Template(r"2.png", record_pos=(0.79, 0.32), resolution=(107, 1164), threshold=0.6))

根据经验，默认的0.7是比较合理的能用的，大家可以根据自己的实际情况进行调节，总结出一个适合自己的阈值。

• target_pos:图片点击位置，整型，默认为5，即图片的中心点。
  在上面Template初始化源码中，target_pos的默认值是TargetPos.MID，我们去TargetPos类定义中可知，MID就是5

文件位置：your_python_path/site-packages/airtest/utils/transform.py
class TargetPos(object):
    """
    点击目标图片的不同位置，默认为中心点5
    1 2 3
    4 5 6
    7 8 9
    """
    LEFTUP, UP, RIGHTUP = 1, 2, 3
    LEFT, MID, RIGHT = 4, 5, 6
    LEFTDOWN, DOWN, RIGHTDOWN = 7, 8, 9

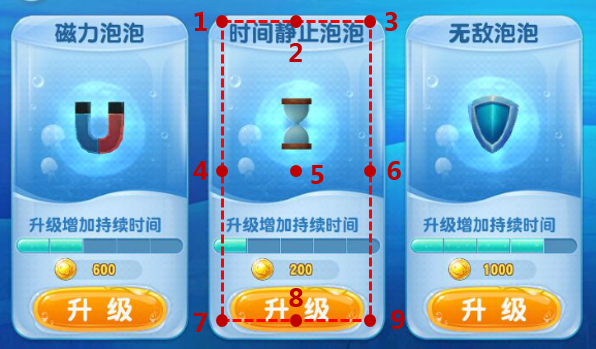

从以上代码，可以看出点击位置的取值范围是1~9，这9个点对应下图



上图中红线圈起来的就是我们要找的图，找到图后要点击，默认是点5那个点，如果我们想点图中的升级按钮，那应该设置成8

touch(Template(r"1.png", target_pos=8))

再举一个例子，我们要点击图中的玩吧的安装按钮



我们可以这样截图



因为默认是5，不用改，如果想安装第1个app，设target_pos=2；如果想安装第3个app，设target_pos=8

• rgb:是否开启彩色识别，Bool类型，默认False。
  rgb=False时，Airtest会先将图像转为灰度图再进行识别；为True时，指定使用彩色图像进行识别。一般情况下，我们都用默认的False即可，但假如画面上有多个形状相同颜色不同图片时，就要设为True。

  如上图，删除按钮形状、文字完全一样，如果不开rgb，是不会准确识别到红色按钮的。





• scale_max:Airtest1.2.0新增图像识别算法mstpl专用参数，用于调节匹配的最大范围，默认值 800， 推荐值 740, 800, 1000 取值范围 [700 , 2000]。比如截屏为(500,2000)，scale_max=1000，则在匹配前截屏会resize为(250,1000)。resize后图片大小少了一倍，理论上匹配速度也会变快，但因为缩小后，更不容易匹配较小的UI，所以如果要查找的目标UI很小的话，可以适当增大这个数值。

• scale_step:Airtest1.2.0新增图像识别算法mstpl专用参数，用于控制搜索比例步长，在匹配时，会以截图最长边*scale_step的步长进行搜索，默认值0.005，推荐值 0.02, 0.005, 0.001 取值范围 [0.001, 0.1]。如果要查找的目标UI很小的话，可以适当减小这个数值(通常不需要调整该值，但如果有跨分辨率匹配失败，可以尝试减少，相应的匹配时间则会大大增加)

以上所有这些参数的修改、调试，在AirtestIDE中都可以通过‘图片编辑器’从UI界面上修改，可以看之前的文章：AirtestIDE高级功能



---------------------------------------------------------------------------------
