shaping and policing(整形和监管)为什么要使用整形和监管
1速率不匹配
2超出带宽
3所有流量并行
解决限速

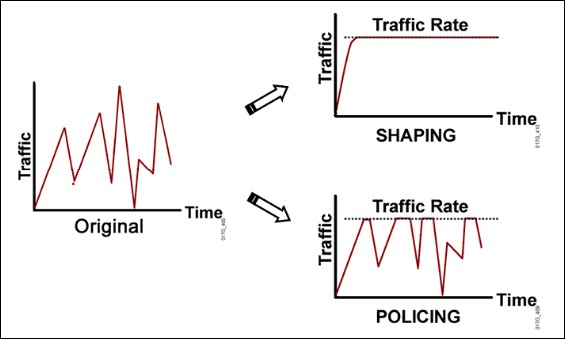

shaping and policing对比
shaping把超出的包进行缓存，等速率降下来在发出去。
policing超出速率直接drop或打标记。
shaping比较平滑，最大化利用带宽shaping好。
policing超出drop。
shaping只能做在出方向，pocoming入和出都可以做
shaping减少tcp重传，pocoming会导致tcp重传，可以打标记。
token bucket令牌桶
限速
cir 承诺信息速率,速率单位。bytes bits
tc 承诺时间，默认125ms 1/8s s
bc 承诺的突发量byte bit
be 超出的突发量 byte bit
cir=bc/tc
令牌桶工作原理
路由器运行shaping或policing，就会有一个桶，就是令牌桶，默认情况下桶的大小就bc这么大，而默认每tc秒就会像这个桶加入多少个bc的令牌。过125ms这个桶就充满了，再放桶的令牌就会多出来，就丢掉，数据包过来就要到令牌桶中拿令牌，拿到令牌就转发，如果拿不到，如果做得是shaping多的包就缓存，policing就丢掉。
dual token bucket（双牌桶）
bc 第一个桶可以放的令牌
be 超出的突发量，第二个桶的大小
cir=bc/tc
一般默认配置bc=be
每tc秒像第一个桶放入bc个令牌，作为第二个tc秒令牌就会超出第一个桶的容量，多出来的就放入第2个桶，第三个tc秒又多出来，就多了令牌丢掉。在没有数据的时候，有bc+be个令牌。
be配成0就是1个桶，和bc一样大就是两个桶，配置只关心cir.
shaping技术(整形）
gts通用流量整形，任何接口都可以用
frts只能用在帧中继
cb shaping
policing 技术（监管）
car 承诺的数率
cb policing
gts通用流量整形
shaping和policing是工作在队列之间的。
shaping wfq缓存

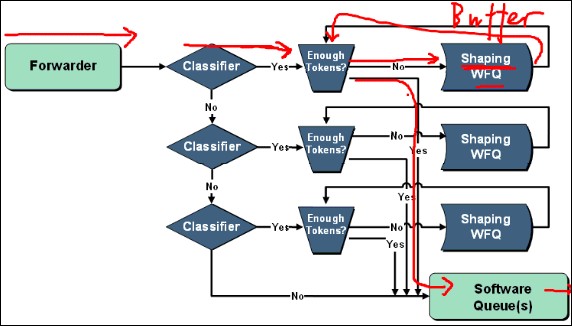

gts 简介
1.gts只能使用wfq作为shaping queue
2当拿到令牌的就会到software queuing去排队。机制可以使用fifo,pq,cq,wfq.gts只能工作在出方向。
gts配置
router(config-if)#
traffic-shape rate bit-rate [burst-size [excess-burst-size]]
r1:
traffic-shape rate 64000（cir) 8000（bc建议是cir的1/8） 8000(be) 1000(shaping wfq的座位号）(限制为64k）

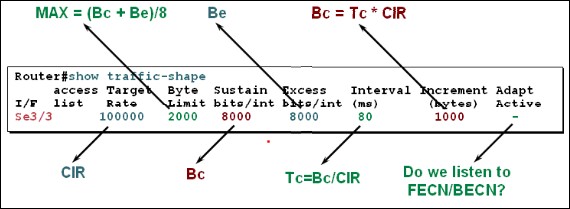

show traffic-shape
router(config-if)#
traffic-shape group access-list bit-rate [burst [excess-burst]](分类）
traffic-shape rate 和traffic-shape group不能同时在一个接口使用。
router#
show traffic-shape
router(config)#
show traffic-shape queue(查看shaping wfq的信息）
frame rely
fecn前向显示拥塞通告，
becn后项显示拥塞通告，
在frame relay包头中有字段fecn和becn的，然后设置fecn是否置为，如果置位就会有相应的效果，告诉路由器是否出现拥塞，然后做出相应的动作。
de位：合理丢弃位。也是帧中继头部字段，执1或0，执行相应动作，执1，用qos match de位，做相应动作，二层的标记。
例：
r1:
class map a
match fr-de
fecn和becn应用
当时tcp流量，帧中继发生拥塞，像接受者打上fecn，接收者回来的包会打上becn告知发送者。适应性整形，当发送发收到becn会把发送速率降低到3/4，再收再降，直到收不到，然后再升。
配置:
router(config-if)#
traffic-shape adaptive [bit-rate]
r1:
int s0/0
encapsulation frame-relay
show traffic-shape
traffic-shape adaptive 32000(建议是cir一半，降低的最低速率）
show traffic-shape
如果报文是ip或udp，没有回报，可以再接受者开启一个fecn到becn的传播位，当我收到fecn以后，由于没有回包，会自动发送一个叫q.922的测试帧，里面就打上了becn。
配置：
配置在速率较小的。
router(config-if)#traffic-shape fecn-adapt
int s0/0
traffic-shape fecn-adapt
frts(帧中继的流量整形）

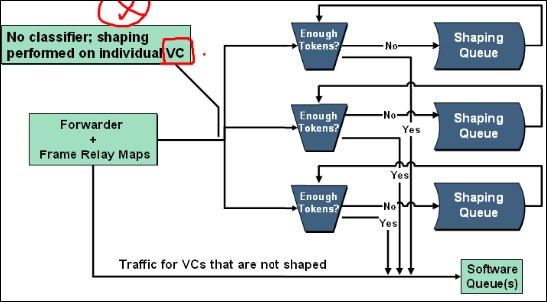

frts 概述
frts 的shaping queue可以设置pq,cq,wfq.frts只能工作在出方向，软件queue很多资料说能够使用wfq，但是实际测试不行。只能使用先进先出。
r1:
frame-relay traffic-shaping
show traffic-shape
map-class frame-relay frts
frame-relay traffic-rate 64000(限制为64k）
int s0
frame-relay class frts
show traffic-shaping
针对某个pvc做调用
int s0
frame-relay interface-dlci 104
class frts
router(config-if)#
frame-relay traffic-shaping
router(config-if)#
frame-relay class map-class-name
router(config-if)#frame-relay interface-dlci dlci
class map-class-namegts和frts对比
1.gts可以调用到任何接口包括子接口，而frts只能工作在帧中继接口，
2.shape只能给予接口做,而virtual circuits可以基于vc来做。
3gts软件queuing可以使用任意的，frts只能使用fifo
4gts的shaping queue只能用wfq,而frts可以用cq,pq,wfq
修改shaping queue的配置命令：
router(config-map-class)#
frame-relay priority-group number
router(config-map-class)#
frame-relay custom-queue-list number
router(config-map-class)#
frame-relay fair cdt max-queue rsvp-queues max-buf
r1:
map-class frame-relay frts
frame-relay priority-group 1
show traffic-shape queuerouter(config-map-class）#
frame-relay [in|out] cir bit-rate
frame-relay [in|out] bc bits
frame-relay [in|out] be bits
router(config-map-class)#
frame-relay traffic-rate average-rate peak-rate
router(config-map-class)#
frame-relay adaptive-shaping becn
router(config-map-class)#
frame-relay mincir rate
r1:
map-class frame-relay frts
frame-relay adaptive-shaping becn
show traffic-shape
frame-relay mincir 32000
例：
interface s1/1
frame-relay traffic-shaping
inter s1/1.1 point-to-point
frame-relay interface-dlci 101
class slow_vcs
interface s1/1.2 point-to-point
frame-relay interface-dlci 102
class fast_vcs
map-class frame-relay fast_vcs
frame-relay custom-queue-list 1
frame-relay traffic-rate 32000 64000
map-class frame-relay slow_vcs
frame-relay priority-group 1
frame-relay traffic-rate 9600 16000
cb shaping

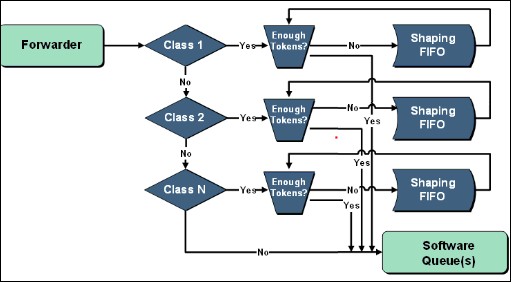

cb saping概述
cb shaping可以使用的队列，pq,cq,wfq.
物理接口的软件queing只能使用fifo
average rate平均速率：tc秒往桶里添加bc个令牌。
peak rate每tc秒放bc+be个令牌。
配置:
r1:
class-map tel
match access-group 100
policy-map cbshape
class tel
shape average 64000
int s0
service-policy output cbshpe
show policy-map interface
配置命令：
router(config-pmap-c)#
shape {average | peak }bit-rate [bc[be]]
router(config-pmap-c)#
shape max-buffers queue-limit（设置可以缓存多少个包）
router(config-pmap-c)#shape adaptive min-rate(针对帧中继做适应性整形）
例：
class-map shape
match access-group 123
policy-map shapeavg
class shape
shape average 16000 1024 2048
policy-map shapepeak
class shape
shape peak 16000 1024 2048
interface s0/0
service-policy output shapeavg
interface s0/1
service-policy output shapepeak
access-list 123 permit udp any any
show policy-map interface
policing 监管

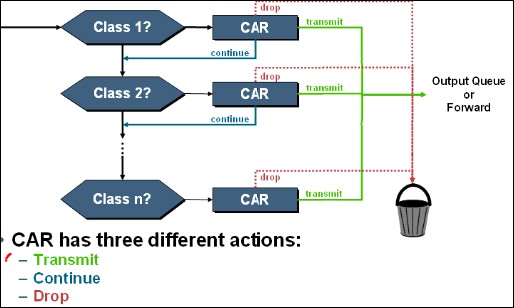

car（承诺接入速率）
原理：
过来一个包，首先检查令牌桶，如果拿到令牌就转发，拿不到就丢弃，当然policing默认你拿不到令牌就应该丢弃，但是作为配置上可以选，你拿不到令牌还是可以发出去的，car还能做更强的处理，发出一个包后，还能打标记。
配置命令：
router(config-if)#rate-limit {input | output}
[access-group [rate-limit] #acl | qos-group number | dscp dscp]
mean-rate bc be
conform-action {drop | transmit | continut |
set-prec-transmit value | set-prec-continue value |
set-qos-transmit value | set-qos-continue value
set-dscp-transmit value | set-dscp-continue value|
set-mpls-transmit value | set-mpls-continue value }
exceed-action {drop | transmit | continue |
set-prec-transmit value | set-prec-continue value |
set-qos-transmit value | set-qos-continue value
set-dscp-transmit value | set-dscp-continue value |
set-mals-transmit value | set-mpls-continue value}
例1：
interface s0/0
rate-limit output 256000 4000 96000
conform-action（拿到令牌的）transmit exceed-action（拿不到令牌的） drop
shapcing设置bc和be的单位使用bit,而police使用的是byte
show interfaces rate-limit
例2：
interface s0/0
rate-limit output access-group 101 256000 4000 96000 conform-action transmit exceed-action drop
access-list 101 permit tcp any any eq www
例3：
interface s0/0
rate-limit intput 496000 62000 62000
conform-action continne(匹配多条向下查找，匹配小范围的如www） exceed-action drop
rate-limit input access-group 101 400000 50000 50000
conform-action transmit exceed-action drop
access-list 101 permit tcp any any eq www
例4：
interface s0/0
rate-limit input 496000 62000 62000
conform-action set-prec-continue 3 exceed-action drop
rate-limit input access-group 101 496000 62000 62000
conform-action set-prec-transmit 5 exceed-action drop
access-list 101 permit udp any any range 16384 32767
show inter s0/0 rate-limit
cb policing
conforms:拿到第一个桶令牌。
exceeds：拿到第二个桶令牌。
violates：拿不到令牌。
配置命令：
router(config-pomap-c)#
police avg-rate [bc [be]] [conform-action [action]
[exceed-action [action] [violate-action [action]]]]
r1:
policy-map cbpolice
class tel
police 64000 conform-action transmit exceed-action transmit violate-action drop
局域网二层qos
主要区分了数据和语音。
交换机识别方式：
1.针对接口能支持多少队列
2.以及那个队列是强制优先的队列。
3.交换机是否支持丢弃机制，默认都是尾丢弃，
4.设置丢弃的阀值
交换机标识
2q2t:2个queues和2个丢弃的阀值
1p2q2t：1个queue是强制优先的queues
针对型号：
2950:1p3q,4q
3550:1p3q2t,4q2t
3750:发出4q3t,接收1p1q3t,2q3t
4000:发出11p3q2t,4q2t
6500:发出2q2t,1p2q2t,1p3q1t,1p2q1t,接收1q4t,1p1q4t,1p1q,1p1q8t.
wrr 加权循环
4q
默认可以把queue 4作为优先队列，把相关的语音放入第4个queue
switch(config)#
wrr-queue cos-map quid cos11 ... cosn
queue ip cos values
1 0,1
2 2,3
3 4,5
4 6,7
qos扩展：
1lan qo: wrr-q
3550以上
接口
2950
全局
sw3550:
int f0/1
wrr-queue cos-map 4 5 6 7(把优先级为5,6,7放到第4个queue)
show mls qos interface f0/1 queueing
mls qos
int f0/1
priority-queue out (把第四个queue调成快速队列）
show ml qo int f0/1 queueing
int f0/1
wrr-queue bandwidth 80 19 1 1 (设置4个queue带宽比例调整）
sw2960:
wrr-queue cos-map 4 5 6 7
wrr-queue bandwidth 80 20 1 0（0代表快速队列）
show wrr-queue bandwidth
show wrr-queue cos-map
压缩
1.2层数据压缩，栈位压缩，提前压缩，mppc。
2.头部亚松，一般针对tcp和rtp头部压缩
串口hdlc只支持stacker压缩，ppp可以支持3钟，
配置：
r1:
int s0/0
compress stac
r2:
int s0/0
compress stac
show compress(查看压缩和解压缩）
头部压缩
r1:
ip tcp header-compression (tcp头部压缩）
r2:
ip tcp header-compression
show ip tcp header-comression
line vty 0 15
no login
r1:
telnet 12.1.1.2
show ip tcp header-comression
rtp头部压缩针对语音：
r1:
int s0/0
ip rtp header-compression
qos 预分类
用在vpn环境中
由于vpn做的广泛了，在打标记的时候，针对原始的包头，打了个qos为5的，当从vpn接口发出去的时候，这个路由器能不能认识到。识别tos位。preclassify允许可以分类，但是在分类之间是先加密还是先查qos字段，默认是先加密，在esp加密之前就做了，先把tos字段源ip目标ip读取出来。做完分类以后再去封装。
当封装了gre或esp包头以后，qos的features不能查看原始的包头了，不能进行分类了。而所有的包穿越过来都会打上一样的tunnel头，相当于所有的包都同样对待。
无论是做esp,ah,tunnel,默认情况下原始的tos字段会自动拷贝到gre的头部中，是tunnel头部做的。
1.如果做了相应的vpn，qos策略调用在tunnel或物理接口。
2.是否决定使用qos preclassify
gre封装命令
ipsec and gre configuration
crypto map static-crpt 1 ipsec-isakmp
qos pre-classify
set peer etc
interface tunnel 0
qos pre-classify
crypto map static-crypt
interface e0/1
service-policy output minbwtos
crypto map static-crypt
r1:
inter tunnel 0
qos pre-classify
如果是ipsec在isakmp 中做qos pre-classify
auto qos
工作过程：
auto qos一般配在相应的接口，它能够自动发现你工作的流量和提供的服务，然后对你相应的流量做qos处理。
他会自动生成一些初始的命令，或正在进行的qos策略。
它能够支持，分类、标记，拥塞管理，shaping,压缩。
启用aotu qos前提必须保证：
1开启cef
2开启nbar
例1：
interface s1/3
ip cef
bandwidth 1530
auto qos voip
show auto qos
