从menu项目了解代码中的软件工程

0.前言

本篇博客是由孟宁老师上课内容和所提供资料，在以VS Code + GCC工具集为主要环境，通过对孟宁老师提供的menu代码进行编译调试，了解软件工程中的模块化设计、可重用接口、线程安全等问题，了解代码一步一步如何健壮起来。

1.通过VSCode装C++及环境配置

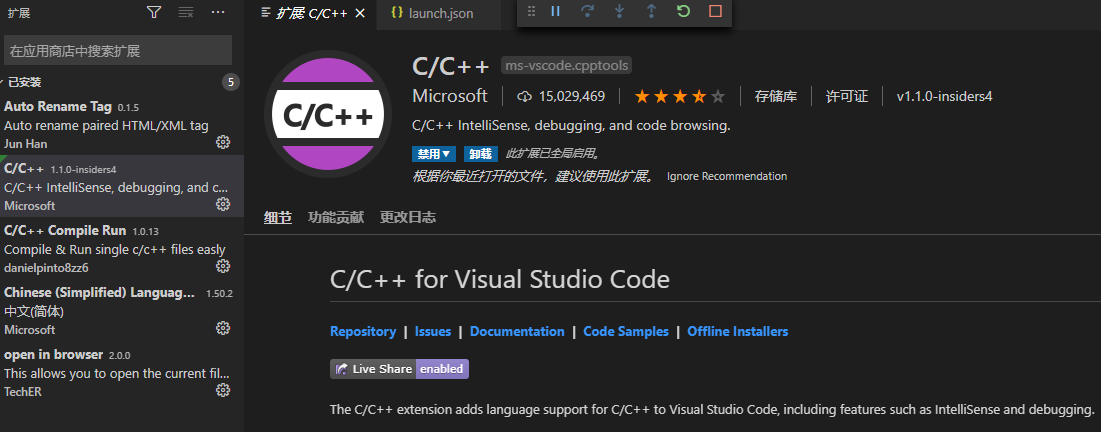

1.1打开Visual Studio Code软件，在扩展的应用商店中下载安装c/c++。

1.2下载MinGW，安装MinGW，并配置环境变量。

打开此电脑的属性，选择高级选项，进入系统环境变量的选项，双击path，加入自己安装的MinGW的路径。

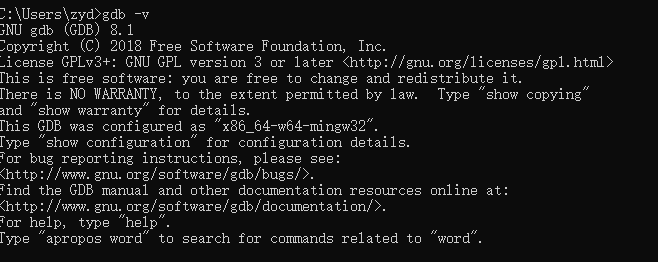

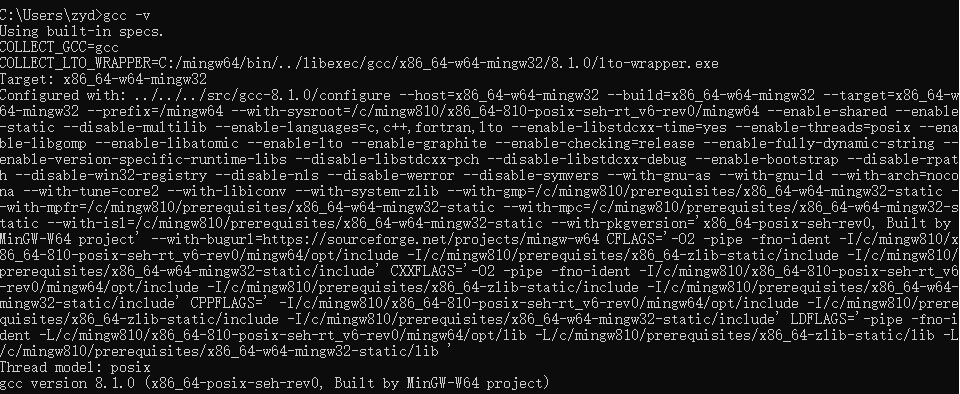

打开 CMD 控制台终端，执行 gcc -v 和 gdb -v，安装成功。

1.3.修改vs调试配置文件

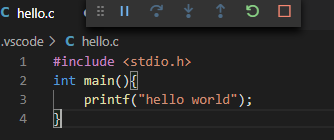

在vscode创建一个hello.c文件，利用F5快捷键进行运行。

选择(GDB/LLDB),选择gcc.exe生产和调试活动文件

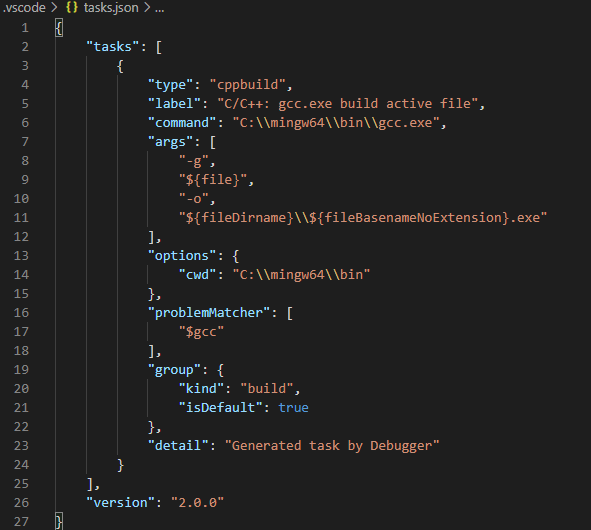

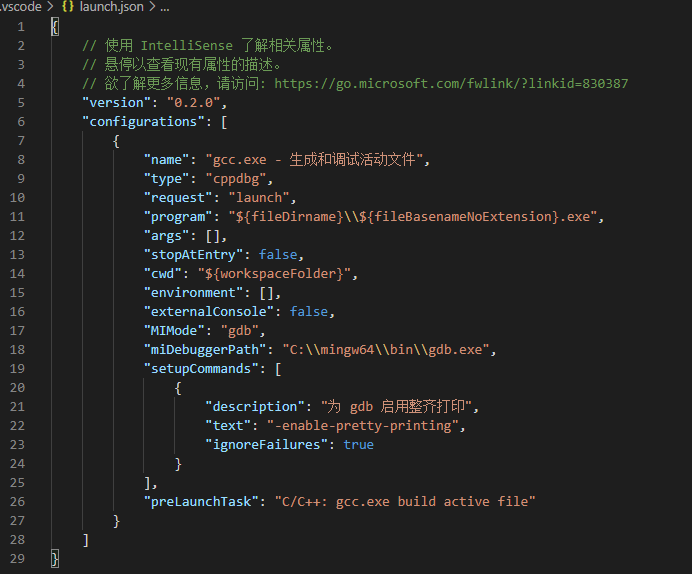

执行命令后会产生tasks.json与launch.json文件，以下是默认配置。

要注意配置文件command是不是自己安装的路径，还需要将externalConsole改为true.

以下是修改后的tasks.json与launch.json

{
    "tasks": [
        {
            "type": "shell",
            "label": "C/C++: gcc.exe build active file",
            "command": "C:\\mingw64\\bin\\gcc.exe",
            "args": [
                "-g",
                "${file}",
                "-o",
                "${fileDirname}\\${fileBasenameNoExtension}.exe"
            ],
            "options": {
                "cwd": "${workspaceFolder}"
            },
            "problemMatcher": [
                "$gcc"
            ],
            "group": {
                "kind": "build",
                "isDefault": true
            }
        }
    ],
    "version": "2.0.0"
}

{
    // 使用 IntelliSense 了解相关属性。
    // 悬停以查看现有属性的描述。
    // 欲了解更多信息，请访问: https://go.microsoft.com/fwlink/?linkid=830387
    "version": "0.2.0",
    "configurations": [
        {
            "name": "gcc.exe - 生成和调试活动文件",
            "type": "cppdbg",
            "request": "launch",
            "program": "${fileDirname}\\${fileBasenameNoExtension}.exe",
            "args": [],
            "stopAtEntry": false,
            "cwd": "${workspaceFolder}",
            "environment": [],
            "externalConsole": true,
            "MIMode": "gdb",
            "miDebuggerPath": "C:\\mingw64\\bin\\gdb.exe",
            "setupCommands": [
                {
                    "description": "为 gdb 启用整齐打印",
                    "text": "-enable-pretty-printing",
                    "ignoreFailures": true
                }
            ],
            "preLaunchTask": "C/C++: gcc.exe build active file"
        }
    ]
}

至此，关于VsCode上C/C++编译调试环境配置完成。

2、代码的成长

通过老师给予menu的文件，可以发现代码的成长过程，lab1仅仅只有输出"hello world"，到后面能实现越来越多的功能，到最后能具有较为完整的菜单功能。

3.模块化设计

模块化设计是指在对一定范围内的不同功能或相同功能不同性能、不同规格的产品进行功能分析的基础上，划分并设计出一系列功能模块，通过模块的选择和组合可以构成不同的产品，以满足市场的不同需求的设计方法。这样做可以有效地降低程序的复杂度，使程序设计、调试和维护等操作变得简单化。

软件设计中的模块化程度便成为了软件设计有多好的一个重要指标，一般我们使用耦合度（Coupling）和内聚度（Cohesion）来衡量软件模块化的程度。

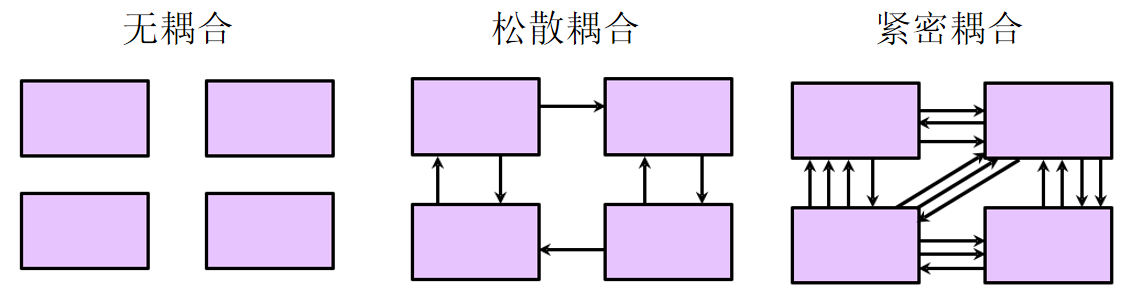

耦合度是指软件模块之间的依赖程度，一般可以分为紧密耦合（Tightly Coupled）、松散耦合（Loosely Coupled）和无耦合（Uncoupled）。一般在软件设计中我们追求松散耦合。

内聚度是指一个软件模块内部各种元素之间互相依赖的紧密程度。理想的内聚是功能内聚，也就是一个软件模块只做一件事，只完成一个主要功能点或者一个软件特性（Feather）。

可以观察老师所给的lab3.1与lab3.3作为对比。

lab3.1只有一个menu.c文件，其代码如下：

#include <stdio.h>
#include <stdlib.h>

int Help();
int Quit();

#define CMD_MAX_LEN 128
#define DESC_LEN    1024
#define CMD_NUM     10

typedef struct DataNode
{
    char*   cmd;
    char*   desc;
    int     (*handler)();
    struct  DataNode *next;
} tDataNode;

static tDataNode head[] =
{
    {"help", "this is help cmd!", Help,&head[1]},
    {"version", "menu program v1.0", NULL, &head[2]},
    {"quit", "Quit from menu", Quit, NULL}
};

int main()
{
    /* cmd line begins */
    while(1)
    {
        char cmd[CMD_MAX_LEN];
        printf("Input a cmd number > ");
        scanf("%s", cmd);
        tDataNode *p = head;
        while(p != NULL)
        {
            if(strcmp(p->cmd, cmd) == 0)
            {
                printf("%s - %s\n", p->cmd, p->desc);
                if(p->handler != NULL)
                {
                    p->handler();
                }
                break;
            }
            p = p->next;
        }
        if(p == NULL)
        {
            printf("This is a wrong cmd!\n ");
        }
    }
}

int Help()
{
    printf("Menu List:\n");
    tDataNode *p = head;
    while(p != NULL)
    {
        printf("%s - %s\n", p->cmd, p->desc);
        p = p->next;
    }
    return 0;
}

int Quit()
{
    exit(0);
}

其代码的耦合度较高。而lab3.3中，除了menu.c文件外，还多了linklist.c与linklist.h文件。

linklist.c文件代码如下：

#include <stdio.h>
#include <stdlib.h>
#include "linklist.h"


tDataNode* FindCmd(tDataNode * head, char * cmd)
{
    if(head == NULL || cmd == NULL)
    {
        return NULL;
    }
    tDataNode *p = head;
    while(p != NULL)
    {
        if(!strcmp(p->cmd, cmd))
        {
            return p;
        }
        p = p->next;
    }
    return NULL;
}

int ShowAllCmd(tDataNode * head)
{
    printf("Menu List:\n");
    tDataNode *p = head;
    while(p != NULL)
    {
        printf("%s - %s\n", p->cmd, p->desc);
        p = p->next;
    }
    return 0;
}

可以发现他将原来lab3.1中一些模块放入linklist.c文件中，并通过linkli.h文件声明

typedef struct DataNode
{
    char*   cmd;
    char*   desc;
    int     (*handler)();
    struct  DataNode *next;
} tDataNode;

/* find a cmd in the linklist and return the datanode pointer */
tDataNode* FindCmd(tDataNode * head, char * cmd);
/* show all cmd in listlist */
int ShowAllCmd(tDataNode * head);

最后在menu.c文件中include此文件，就可使用模块方法，从而降低了耦合度，提高了灵活性。

#include <stdio.h>
#include <stdlib.h>
#include "linklist.h"

4、可重用接口

接口是双方共同遵守的一种协议规范，在软件系统内部通常是定义一组API函数约定模块之间的通信关系。

老师介绍两种函数接口方式，即Call-in方式的函数接口和Callback方式的函数接口。

给Linktable增加Callback方式的接口，需要两个函数接口，一个是call-in方式函数，如SearchLinkTableNode函数，其中有一个函数作为参数，这个作为参数的函数就是callback函数，如代码中Conditon函数。

在lab5中的listlink.h中加入了新的声明：

tLinkTableNode * SearchLinkTableNode(tLinkTable *pLinkTable, int Conditon(tLinkTableNode * pNode));

作为call-in方式函数。

menu.c文件中又新增了一SearchCondition函数：

int SearchCondition(tLinkTableNode * pLinkTableNode)
{
    tDataNode * pNode = (tDataNode *)pLinkTableNode;
    if(strcmp(pNode->cmd, cmd) == 0)
    {
        return  SUCCESS;
    }
    return FAILURE;
}

利用callback函数参数使Linktable的查询接口更加通用，有效地提高了接口的通用性。

在lab.5.2的代码中，发现call-in方式的函数接口SearchLinkTableNode增加了一个参数args，callback函数Conditon也增加了一个参数args。

tLinkTableNode * SearchLinkTableNode(tLinkTable *pLinkTable, int Conditon(tLinkTableNode * pNode, void * args)

int SearchCondition(tLinkTableNode * pLinkTableNode, void * args)
{
    char * cmd = (char*) args;
    tDataNode * pNode = (tDataNode *)pLinkTableNode;
    if(strcmp(pNode->cmd, cmd) == 0)
    {
        return  SUCCESS;
    }
    return FAILURE;
}

为了降低风险增加了args参数。

5. 线程安全

可重入函数：

可重入（reentrant）函数可以由多于一个任务并发使用，而不必担心数据错误。相反，不可重入（non-reentrant）函数不能由超过一个任务所共享，除非能确保函数的互斥（或者使用信号量，或者在代码的关键部分禁用中断）。可重入函数可以在任意时刻被中断，稍后再继续运行，不会丢失数据。可重入函数要么使用局部变量，要么在使用全局变量时保护自己的数据。

线程安全：

如果你的代码所在的进程中有多个线程在同时运行，而这些线程可能会同时运行这段代码。如果每次运行结果和单线程运行的结果是一样的，而且其他的变量的值也和预期的是一样的，就是线程安全的。线程安全问题都是由全局变量及静态变量引起的。若每个线程中对全局变量、静态变量只有读操作，而无写操作，一般来说，这个全局变量是线程安全的；若有多个线程同时执行读写操作，一般都需要考虑线程同步，否则就可能影响线程安全。

函数的可重入性与线程安全之间的关系：

可重入的函数不一定是线程安全的，可能是线程安全的也可能不是线程安全的；可重入的函数在多个线程中并发使用时是线程安全的，但不同的可重入函数（共享全局变量及静态变量）在多个线程中并发使用时会有线程安全问题；不可重入的函数一定不是线程安全的。

打开lab7.1的代码，发现在linktable.c文件中有定义了Linktable结构：

struct LinkTable
{
    tLinkTableNode *pHead;
    tLinkTableNode *pTail;
    int            SumOfNode;
    pthread_mutex_t mutex;

};

其中定义了 mutex信号量，由所学知识可知，信号量可以用来进行多个进程间的同步与互斥。

在linktable.c文件下有删除结点的函数：

int DelLinkTableNode(tLinkTable *pLinkTable,tLinkTableNode * pNode)
{
    if(pLinkTable == NULL || pNode == NULL)
    {
        return FAILURE;
    }
    pthread_mutex_lock(&(pLinkTable->mutex));//P操作
    if(pLinkTable->pHead == pNode)
    {
        pLinkTable->pHead = pLinkTable->pHead->pNext;
        pLinkTable->SumOfNode -= 1 ;
        if(pLinkTable->SumOfNode == 0)
        {
            pLinkTable->pTail = NULL;
        }
        pthread_mutex_unlock(&(pLinkTable->mutex));V操作
        return SUCCESS;
    }

在删除结点时先将临界区上锁，防止其他线程使用，结束后执行解锁操作。

6.小结

通过阅读老师提供的代码，不仅认识到了代码一步一步健壮的过程，还在代码中引入了软件工程的重要思想，例如工程中的模块化设计、可重用接口、线程安全等问题，这些问题要在之后自己编写代码中加以注意实践。

7.参考资料

https://github.com/mengning/menu　
