南华 NHS-03/10/13 型侧滑检验台工艺应用指南

南华 NHS-03/10/13 型侧滑检验台技术应用指南

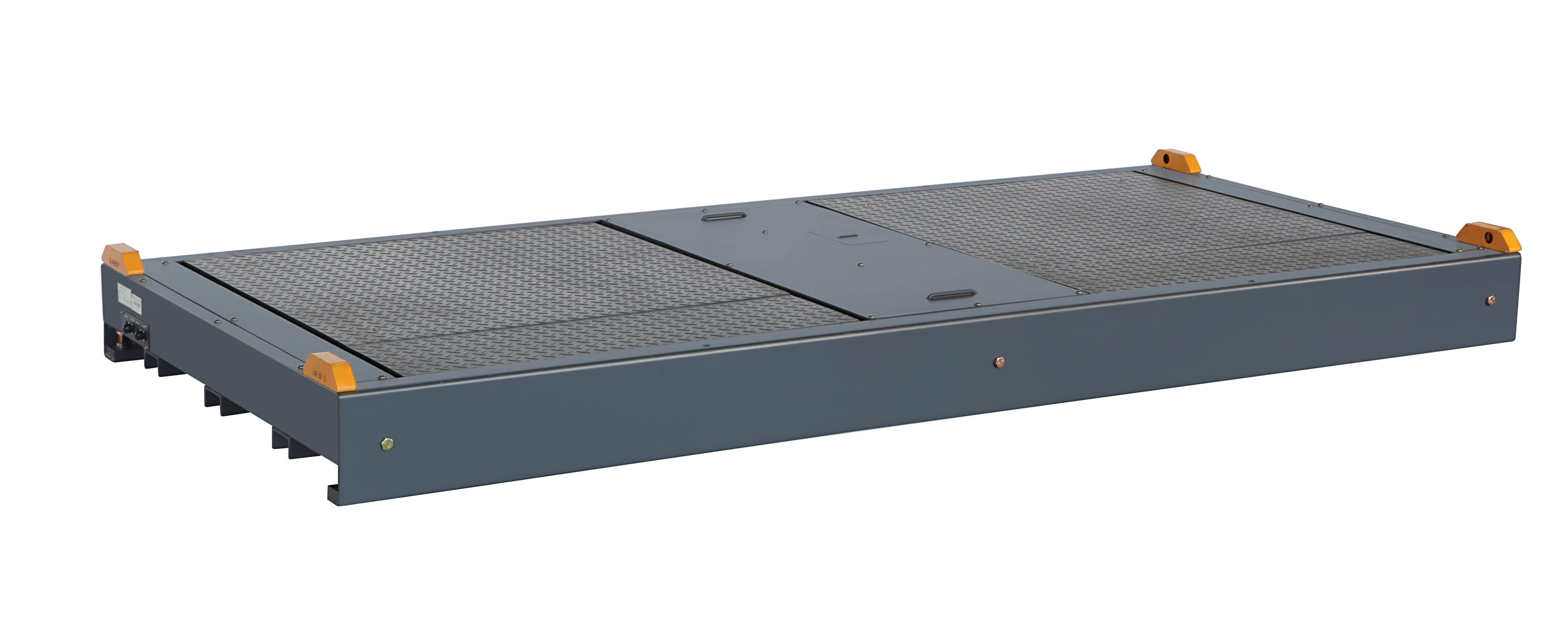

南华 NHS-03/10/13 型侧滑检验台是机动车安全性能检测中的常用设备，关键用于测量车辆转向轮在直线行驶状态下的横向滑移量，以此评估车轮定位参数是否符合 GB 7258-2017《机动车运行安全科技条件》要求。该设备依据检测车型的轴重差异分为三个型号，适用于轻型、中型及重型车辆的侧滑检测，以下从型号适配、实操规范、故障排查及日常维护等方面，提供客观技术参考。

一、型号适配原则：基于检测车型轴重选择

NHS-03/10/13 型侧滑检验台的核心差异在于额定承载轴重，需根据日常检测车型的轴重范围选择，避免设备过载或资源浪费：

• NHS-03 型：额定承载轴重 3000kg，台面尺寸 1000×1000mm，适用于轴重≤3t 的轻型车辆，如轿车、小型 SUV、微型货车等；
• NHS-10 型：额定承载轴重 10000kg，台面尺寸 1100×1000mm，适用于轴重≤10t 的中型车辆，如轻型货车、中型客车、皮卡等；
• NHS-13 型：额定承载轴重 13000kg，台面尺寸 1100×1100mm，适用于轴重≤13t 的重型车辆，如重型卡车、大型客车、牵引车等。

选择时需结合检测站常规业务车型的轴重分布，例如以家用轿车为主的检测站可优先选用 NHS-03 型，以货运车辆为主的检测站则需考虑 NHS-10 或 13 型。

二、实操规范：确保检测数据准确性的关键步骤

1. 检测前准备

（1）设备检查

• 确认设备电源连接正常，仪表显示初始化归零（允许误差 ±0.1m/km）；
• 检查滑板移动状态：手动推动滑板，应能自由滑动且回位顺畅，无卡滞或异响；
• 校准验证：若设备停用超过 7 天，需用标准位移校准器（行程 10mm）验证传感器精度，示值误差应≤±0.1m/km。

（2）车辆预处理

• 轮胎状态检查：轮胎气压需符合车辆制造商标准（误差 ±0.1MPa），左右轮胎气压差≤0.05MPa；胎面无油污、石子等杂物，花纹深度≥1.6mm；左右轮胎规格、花纹需一致，磨损程度相近；
• 车辆清洁：清除底盘附着的泥土、杂物，避免检测时影响滑板受力状态。

2. 检测过程操作

• 车辆定位：引导车辆沿检验台纵向轴线直线行驶，使转向轮中心与滑板中心对齐（偏差≤50mm）；
• 速度控制：车辆借助滑板时速度需保持 3-5km/h，禁止加速、减速或转动方向盘；
• 数据采集：当转向轮完全利用滑板后，仪表会自动捕捉并锁定最大侧滑量值，同时表明滑移方向（正号表示滑板向外，负号表示向内）；
• 双转向桥车辆处理：对前轴为双转向桥的车辆，需分别检测两组转向轮的侧滑量，均需符合国标要求。

3. 数据判定依据

根据 GB 7258-2017 规定：

• 前轴采用非独立悬架的汽车（双转向轴除外），转向轮横向侧滑量应≤5.0m/km；
• 前轴采用独立悬架的汽车，侧滑量仅检测不评判；
• 双转向轴车辆的转向轮侧滑量不作强制要求。

三、常见故障排查：分步定位与应对方法

1. 机械系统故障

故障现象	可能原因	排查与解决步骤
滑板移动卡滞或回位不彻底	1. 滑板与导轨间有杂物；2. 导向轴承缺油；3. 回位弹簧疲劳	1. 清理滑板与导轨间隙内的石子、泥土等杂物；2. 对导向轴承加注锂基润滑脂（用量以轴承缝隙填满为宜）；3. 检查回位弹簧张力，若拉伸量超过原长 10%，需更换同规格弹簧
台面水平偏差导致数据波动	1. 设备基础沉降；2. 台架螺栓松动	1. 用水平仪测量台面水平度，误差＞2mm/m 时，需调整基础垫片；2. 紧固台架底部固定螺栓，确保台体无晃动

2. 电气系统故障

故障现象	可能原因	排查与解决步骤
仪表显示不稳定或跳变	1. 传感器接线松动；2. 信号干扰；3. 放大器故障	否紧固，重新插拔接线；2. 确认传感器屏蔽线接地良好，远离设备电源线路（如电机电源线）；3. 更换备用放大器模块，重新校准后测试就是1. 打开仪表后盖，检查传感器接线端子
仪表无显示或黑屏	1. 电源故障；2. 保险丝熔断；3. 主板故障	1. 检查供电电压（AC 220V±10%），确认电源开关接触正常；2. 查看仪表内保险丝（规格 5A/250V），熔断时更换同规格保险丝；3. 若更换保险丝后仍无显示，需联系专业人员检修主板

四、日常维护：保障设备长期稳定运行

1. 每日维护

• 清洁：用高压气枪清除台面及导轨间隙内的杂物，用干抹布擦拭仪表外壳；
• 作用检查：推动滑板确认回位正常，开机后观察仪表零点漂移，超过 ±0.1m/km 时进行零点校准；
• 安全检查：检查设备急停按钮机制，按下后应能立即切断电机电源。

2. 每周维护

• 润滑：对导向轴承、滑板连杆等运动部件加注锂基润滑脂；
• 接线检查：检查传感器、仪表的接线端子，确保无松动、氧化现象；
• 精度验证：用标准位移块（5mm）测试传感器线性度，偏差＞0.2% 时需重新标定。

3. 每月维护

• 水平校准：用激光水平仪测量台面水平度，调整基础垫片使误差≤2mm/m；
• 绝缘检测：用兆欧表测量传感器绝缘电阻，应＞2MΩ；
• 结构检查：检查台架焊缝、滑板表面，若有裂纹或变形，需停机检修。

五、实际应用中的注意事项

1. 环境适应：设备工作环境温度需控制在 - 10℃~+40℃，相对湿度≤85%；雨天检测后，需及时擦干台面水分，防止导轨锈蚀；
2. 异常数据处理：若同一车辆多次检测侧滑量差异＞0.5m/km，需检查轮胎状态（如气压、磨损）或车辆转向系统（如转向节松动），而非直接判定设备故障；
3. 人员操作：检测时禁止人员站在滑板两侧，防止车辆通过时滑板移动造成磕碰。
