device-mapper(1)：概述 【转】

转自：device-mapper(1)：概述 - ArnoldLu - 博客园

device-mapper是一种块设备虚拟化技术，下面分别介绍device-mapper的背景、在Linux块设备框架结构中位置、内核配置、相关文件、核心数据结构、相关module初始化、支持的Target。

1 dm说明

Device Mapper（设备映射器） 是 Linux 内核中的一个块设备虚拟化框架，旨在提供灵活的块设备抽象和管理能力。

• 将物理块设备（如磁盘、分区）映射为逻辑设备，支持对底层设备的透明扩展、分割、组合或功能增强。
• 通过插件化的Target Driver机制，实现数据加密、完整性校验、快照、精简配置（Thin Provisioning）等高级功能。
• 提供一致的设备管理接口（如dmsetup工具），简化复杂存储方案的配置和维护。

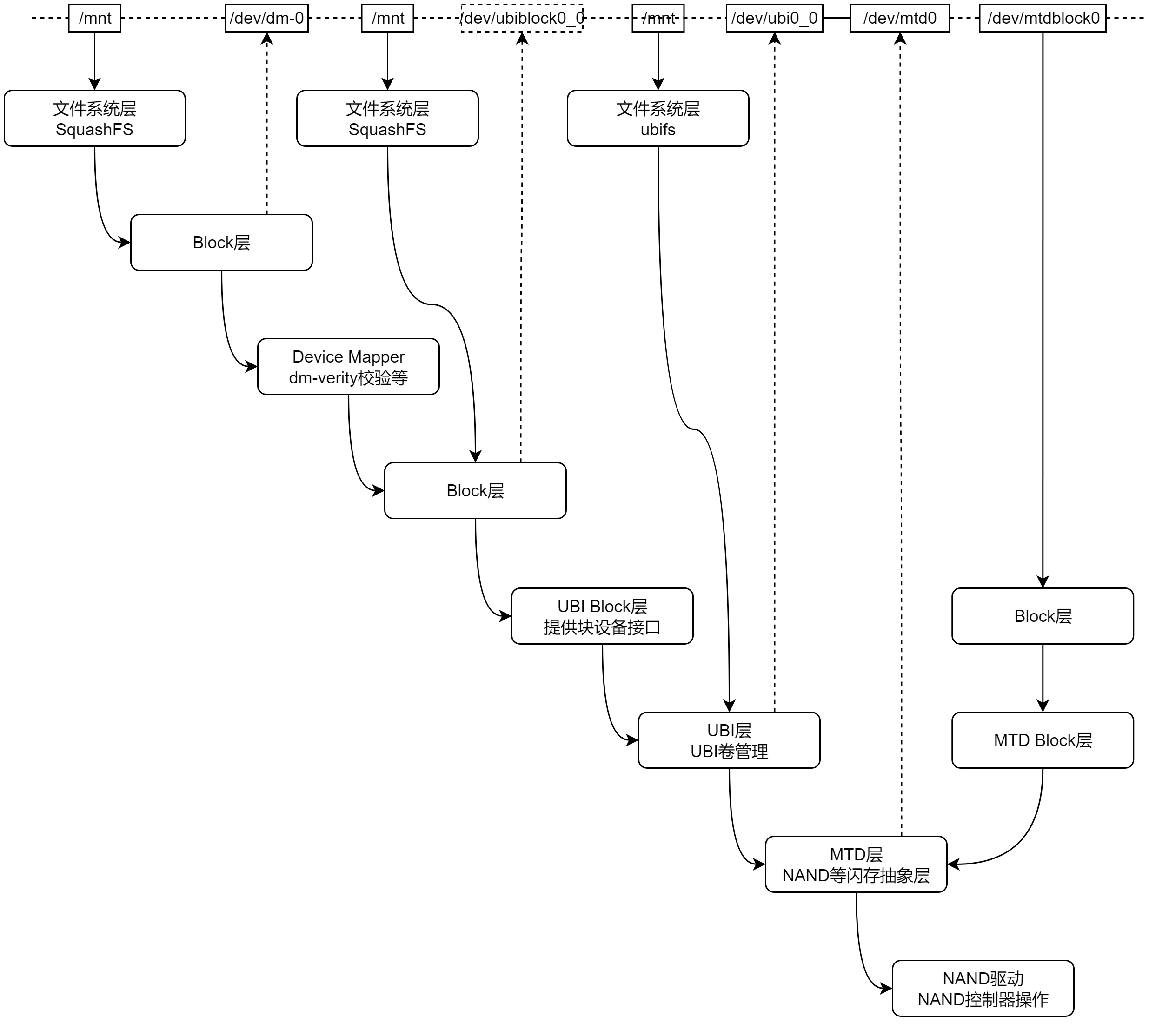

当用户通过device-mapper设备访问数据时，大致经过如下层次：

• 文件系统层（SquashFS）：解析文件路径，确定需要读取的逻辑块。向 Block 层提交 I/O 请求。
• Block 层：接收来自 SquashFS 的 `bio` 请求。将请求转发到 `/dev/dm-0` 设备。

• Device Mapper（dm-verity）：截获请求，验证数据块的哈希值（若使用 dm-verity）。通过哈希树校验数据完整性，校验通过后将请求转发到 `/dev/ubiblock0_0`。

• UBI Block层：将块设备的逻辑地址转换为 UBI 卷的 LEB（Logical Erase Block）地址。调用 UBI 接口读取数据。

• UBI 层：管理 UBI 卷与物理 NAND 的映射。处理磨损均衡，将逻辑 LEB 转换为物理 PEB（Physical Erase Block）。通过 MTD 层读取物理块。

• MTD层：为不同类型的闪存（如 NAND、NOR）提供统一的抽象接口，简化上层应用和文件系统对闪存硬件的访问。

• MTD Block层是 MTD 子系统的一部分，用于将原始闪存（MTD设备）直接映射为块设备，使其能够被标准文件系统（如 EXT4、FAT）挂载。

• NAND 驱动：操作 NAND 控制器，从指定 PEB 读取数据。执行 ECC 校验，修复可纠正的错误。

• 如何使能device-mapper？
  • 配置device-mapper的两种方式：
  • 启动ramdisk，在ramdisk中配置device-mapper，然后通过pivot_chroot切换到device-mapper设备执行。
  • 在kernel启动的booargs中配置dm-mod.create创建device-mapper设备。

2 dm内核配置

通过如下可以配置可以打开dm，并且使能dm-verity：

Device Drivers
　　->Multiple devices driver support (RAID and LVM)
　　　　->Device mapper support
　　　　　　->Device mapper debugging support
　　　　　　->DM "dm-mod.create=" parameter support
　　　　　　->Verity target support
　　　　　　　　->Verity data device root hash signature verification support
　　　　　　　　->Verity forward error correction support

3 dm相关文件

dm涉及到的文件主要有：

drivers/md/
├── dm-bufio.c--实现了设备映射器的缓冲区管理，用于高效地管理内存中的数据块，支持读取、写入和缓存操作。
├── dm-builtin.c--提供了设备映射器的初始化代码，用于在内核早期引导阶段创建和配置设备映射器。
├── dm.c--定义了设备映射器（Device-Mapper）的核心结构和功能，包括设备的创建、删除、映射、事件通知和内存管理。
├── dm-init.c--实现了设备映射器的初始化功能，允许在系统启动早期创建映射设备。
├── dm-io.c--实现了设备映射器的I/O操作，包括读写请求的提交、完成处理和错误管理。
├── dm-ioctl.c--实现了设备映射器的ioctl接口，用于在用户空间和内核空间之间传递控制命令和设备信息。
├── dm-io-rewind.c--定义了设备映射器的I/O重绕接口，用于在I/O操作过程中调整和重绕请求。
├── dm-kcopyd.c--实现了设备映射器的Kcopyd模块，用于在不同块设备之间进行高效的数据复制。
├── dm-linear.c--定义了设备映射器的线性映射目标，允许将一个块设备的区域线性映射到另一个块设备。
├── dm-rq.c--定义了设备映射器的请求队列管理，用于处理基于请求的I/O操作。
├── dm-stats.c--实现了设备映射器的统计功能，用于收集和报告设备的操作统计信息。
├── dm-stripe.c--实现了设备映射器的条带化目标，支持将数据分布在多个块设备上以提高性能。
├── dm-sysfs.c--实现了设备映射器的系统文件（sysfs）接口，用于在用户空间和内核空间之间传递设备信息。
├── dm-table.c--定义了设备映射器的表管理功能，包括表的创建、销毁和操作。
├── dm-target.c--实现了设备映射器的目标类型管理，包括目标类型的注册、注销和迭代。
├── dm-verity-fec.c--实现了设备映射器的Verity目标的前向纠错编码（FEC）功能，用于在数据损坏时进行错误纠正。
├── dm-verity-target.c--定义了设备映射器的Verity目标，用于验证块设备的数据完整性。
└── dm-verity-verify-sig.c--提供了设备映射器的Verity目标的签名验证功能，确保根哈希的可信性。

4 dm-mod.create参数解析

dm-mod.create参数格式：

• 逗号用于分隔一个device内的不同fileld；分号用于分隔不同device。
• 一个device参数格式：<name>,<uuid>,<minor>,<flags>,<table>[,<table>+]，table可以有多个。
• 多个device参数格式：<name>,<uuid>,<minor>,<flags>,<table>[,<table>+][;<name>,<uuid>,<minor>,<flags>,<table>[,<table>+]+]。
• device内field解释如下：

• • <name> ::= The device name.
  • <uuid> ::= xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx | ""
  • <minor> ::= The device minor number | ""
  • <flags> ::= "ro" | "rw"
  • <table> ::= <start_sector> <num_sectors> <target_type> <target_args>
    • <target_type> ::= "verity" | "linear" | ... (see table below)

5 dm代码走读

5.1 dm数据结构和API

struct mapped_device代表一个虚拟的块设备（如/dev/dm-0），用户通过该设备与底层物理设备或逻辑设备交互。它包含了指向通用磁盘描述符的disk指针，指向请求队列描述符的queue指针，以及指向dm_target的immutable_target指针。

struct dm_table存储一个设备映射表，描述虚拟设备到物理设备的映射规则（如分段、加密、多路径等）。定义了mapped_device与dm_target之间的联系。它包含了映射规则，每条规则都用dm_target来表示。映射表中可以包含一个或多个dm_target结构，并且通过链表链接起来。

struct dm_target定义设备映射的一个逻辑段（如线性映射、加密、快照等），每个目标负责处理特定范围的 IO 请求。表示映射表中的一条映射规则。它包含了指向映射目标类型的target_type结构的指针，以及指向私有配置结构的private指针。dm_target结构定义了映射目标的属性，如开始扇区、长度、最大I/O长度等。

struct target_type定义一种设备映射目标的类型（如linear, striped, crypt），提供目标的操作方法。每个目标类型以名字为标识，对应一个模块，实现了构造、解构、映射、endio、挂起、恢复和状态等函数，以实现映射目标的语义。

struct dm_dev封装对底层物理设备（如/dev/sda1）的引用，供 DM 目标使用。包含了指向块设备描述符的bdev指针，指向DAX设备的dax_dev指针，以及模式（mode）和名称（name）。

struct dm_io跟踪一个异步 IO 请求的状态，用于协调多个子请求的完成。

struct dm_kobject_holder管理 DM 设备在 sysfs 中的表示（如 /sys/block/dm-0/）。

struct dm_stats记录 DM 设备的 IO 统计信息（如延迟、错误计数）。

5.2 dm初始化

5.2.1 dm core初始化

dm_init是dm core的初始化，包括：

• uevent、workqueue、块设备初始化。
• 注册error、linear、striped 3个target。
• io和kcopyd所需kmem cache分配。
• 注册device-mapper misc设备。
• 统计信息变量初始化。

dm_init
　　_inits--遍历数据，执行里面的函数指针。
　　　　local_init
　　　　　　dm_uevent_init
　　　　　　alloc_ordered_workqueue
　　　　　　register_blkdev--向内核注册一个device-mapper块设备。
　　　　dm_target_init
　　　　　　dm_register_target--error_target主要用作调试和测试。
　　　　dm_linear_init
　　　　　　dm_register_target--linear_target实现逻辑设备到物理设备的线性映射，将多个物理设备以线性连接的方式组成一个大的逻辑设备。
　　　　dm_stripe_init
　　　　　　alloc_workqueue
　　　　　　dm_register_target--stripe_target实现数据条带化存储，将数据分散到多个物理设备上，以提高数据读写的速度和性能。
　　　　dm_io_init
　　　　　　KMEM_CACHE
　　　　dm_kcopyd_init
　　　　　　kmem_cache_create--创建kcopyd_jog高速缓存。
　　　　dm_interface_init
　　　　　　misc_register--根据_dm_misc创建misc设备，操作函数集为_ctl_fops。
　　　　dm_statistics_init

创建/dev/mapper/control misc设备：

static struct miscdevice _dm_misc = {
        .minor          = MAPPER_CTRL_MINOR,
        .name           = DM_NAME,
        .nodename       = DM_DIR "/" DM_CONTROL_NODE,
        .fops           = &_ctl_fops
};

_ctl_fops为misc设备的操作函数集：

• open/release仅打开关闭。
• poll负责和用于用户空间等待查询。
• ioctl是核心。

static const struct file_operations _ctl_fops = {
        .open    = dm_open,
        .release = dm_release,
        .poll    = dm_poll,
        .unlocked_ioctl  = dm_ctl_ioctl,
        .compat_ioctl = dm_compat_ctl_ioctl,
        .owner   = THIS_MODULE,
        .llseek  = noop_llseek,
};

dm_ctl_ioctl负责处理/dev/mapper/control的ioctl命令：

dm_ctl_ioctl
　　ctl_ioctl
　　　　check_version--检查输入DM版本号是否满足需求，否则返回错误；满足则返回当前kernel的DM版本号。
　　　　loopup_ioctl--根据输入的cmd命令，返回cmd对应的处理函数。
　　　　copy_params--从用户空间拷贝参数。
　　　　validate_params--检查参数合法性。
　　　　fn--执行命令对应函数。
　　　　dm_issue_global_event--触发pool事件。
　　　　copy_to_user--将结果拷贝到用户空间。
　　　　free_params--释放内存。

DM支持的ioctl命令如下：

命令宏定义	处理函数	作用说明	特殊标志
DM_VERSION_CMD	check_version	检查用户空间与内核的版本兼容性，并返回内核版本信息	无
DM_REMOVE_ALL_CMD	remove_all	移除所有映射设备（若支持延迟删除则标记）	IOCTL_FLAGS_NO_PARAMS、IOCTL_FLAGS_ISSUE_GLOBAL_EVENT
DM_LIST_DEVICES_CMD	list_devices	列出所有注册的映射设备名称和 UUID	无
DM_DEV_CREATE_CMD	dev_create	创建一个新的映射设备	IOCTL_FLAGS_ISSUE_GLOBAL_EVENT
DM_DEV_REMOVE_CMD	dev_remove	删除指定的映射设备（支持延迟删除）	IOCTL_FLAGS_ISSUE_GLOBAL_EVENT
DM_DEV_RENAME_CMD	dev_rename	重命名映射设备或修改其 UUID	IOCTL_FLAGS_ISSUE_GLOBAL_EVENT
DM_DEV_SUSPEND_CMD	dev_suspend	挂起或恢复映射设备的 I/O 操作	IOCTL_FLAGS_NO_PARAMS
DM_DEV_STATUS_CMD	dev_status	获取设备的当前状态（如挂起状态、只读标志等）	IOCTL_FLAGS_NO_PARAMS
DM_DEV_WAIT_CMD	dev_wait	等待设备的事件（如数据变更或状态变更）	无
DM_TABLE_LOAD_CMD	table_load	加载设备的映射表（定义目标设备和逻辑块的映射关系）	无
DM_TABLE_CLEAR_CMD	table_clear	清除设备的当前映射表	IOCTL_FLAGS_NO_PARAMS
DM_TABLE_DEPS_CMD	table_deps	获取设备映射表依赖的物理设备列表	无
DM_TABLE_STATUS_CMD	table_status	获取设备映射表的状态信息（如目标类型和参数）	无
DM_LIST_VERSIONS_CMD	list_versions	列出内核支持的所有目标驱动（Target Driver）的版本信息	无
DM_TARGET_MSG_CMD	target_message	向目标驱动发送自定义消息（如调整缓存策略或触发操作）	无
DM_DEV_SET_GEOMETRY_CMD	dev_set_geometry	设置设备的几何参数（如柱面、磁头、扇区等）	无
DM_DEV_ARM_POLL_CMD	dev_arm_poll	启用设备事件轮询（记录当前全局事件号以便后续检查）	IOCTL_FLAGS_NO_PARAMS
DM_GET_TARGET_VERSION_CMD	get_target_version	获取指定目标驱动的版本信息	无

dev_create创建一个dm设备：

dev_create
　　check_name
　　dm_create--分配并初始化 mapped_device 核心结构。
　　　　alloc_dev--分配struct mapped_device。
　　　　dm_ima_reset_data
　　dm_hash_insert--将设备插入哈希表（按 name/uuid 管理设备实例）。
　　__dev_status
　　dm_put

alloc_dev分配并初始化一个struct mapped_device：

alloc_dev
　　blk_alloc_disk-- 分配块设备的 gendisk 结构（管理磁盘操作）。
　　INIT_WORK--创建md->work工作。
　　　　dm_wq_work
　　INIT_WORK--
　　　　dm_wq_requeue_work
　　dm_blk_dops--dm块设备的操作函数集。
　　alloc_workqueue--创建kdmflush/xxx工作队列。
　　dm_stats_init--初始化设备的 I/O 统计计数器（用于性能监控）。
　　idr_replace

dm_blk_dops作为默认dm块设备操作函数集：

static const struct block_device_operations dm_blk_dops = {
        .submit_bio = dm_submit_bio,--用于直接向块设备提交一个 `bio` 结构，这允许驱动程序绕过标准的请求队列，直接处理 I/O 请求，通常用于高性能或特殊用途的块设备。
        .poll_bio = dm_poll_bio,--用于轮询 `bio` 结构的状态，以检查 I/O 请求是否完成。这在某些情况下可以提供比传统的请求完成回调更高效的 I/O 处理方式。
        .open = dm_blk_open,--当设备被打开时调用。通常用于初始化设备，分配资源等。
        .release = dm_blk_close,--当设备被释放时调用。用于释放资源，执行清理工作。
        .ioctl = dm_blk_ioctl,--实现设备特定的控制命令。
        .getgeo = dm_blk_getgeo,--用于获取设备的几何参数，如圆柱数、磁头数和扇区数。
        .report_zones = dm_blk_report_zones,--用于报告设备的区域信息，这在支持区域化的存储设备（如某些类型的 SSD）中很有用。区域化存储设备可以将数据组织成不同的区域，以优化性能和寿命。
        .pr_ops = &dm_pr_ops,-用于提供自定义的请求队列操作。这允许块设备驱动程序定义自己的请求处理逻辑，而不是使用标准的请求队列。
        .owner = THIS_MODULE
};

dm_submit_bio作为dm设备向底层块设备发起IO操作接口：

dm_submit_bio--提交一个bio请求到设备映射（Device Mapper）层进行处理。
　　dm_get_live_table
　　dm_split_and_process_bio--将一个bio请求分割并处理，以适应设备映射的要求。
　　　　__split_and_process_bio
　　　　　　dm_table_find_target
　　　　　　setup_split_accounting
　　　　　　alloc_tio
　　　　　　__map_bio
　　　　　　　　ti->type->map--调用特定target的map函数，将bio请求映射到具体的扇区。比如verity_map。
　　　　bio_trim
　　　　bio_inc_remainning
　　　　submit_bio_noacct
　　dm_put_live_table

table_load加载设备映射表并激活新配置：

table_load
　　find_device
　　dm_table_create
　　populate_table--解析并填充映射表中的目标设备条目。
　　　　dm_table_add_target
　　　　　　dm_get_target_type
　　　　　　dm_target_needs_singleton
　　　　　　ti->type->ctr--调用target的ctr函数。比如verity_ctr。
　　dm_ima_measure_on_table_load
　　dm_get_immutable_target_table
　　dm_setup_md_queue--初始化映射设备的请求队列和并创建块设备。
　　　　dm_calculate_queue_limits--计算并设置队列的 I/O 限制（如最大扇区数）。
　　　　dm_table_set_restrictions--应用映射表的限制到设备队列（如只读标志）。
　　　　add_disk--创建/sys/devices/virtual/block/dm-0目录及相关节点，同时也会自动创建/dev/dm-0。
　　　　dm_sysfs_init--创建/sys/devices/virtual/block/dm-0/dm目录下的一系列sysfs节点。
　　dm_get_mdptr
　　__dev_status

5.2.2 dm buffer io初始化

dm_bufio_init主要做如下工作：

• 创建工作队列，并触发周期性清理缓存的工作。
• 全局清理一次。

dm_bufio_init
　　alloc_workqueue--创建dm_bufio_wq。
　　INIT_DELAYED_WORK--创建延时工作dm_bufio_cleanup_old_work，超时函数为work_fn。
　　　　work_fn
　　　　　　cleanup_old_buffers
　　　　　　queue_delayed_work--开始周期性清理缓存。
　　INIT_WORK--创建工作dm_bufio_replacement_work，工作函数为do_global_cleanup。
　　　　do_global_cleanup--
　　　　　　check_watermarks
　　　　　　evict_old
　　queue_delayed_work--开始周期性30秒触发一次dm_bufio_cleanup_old_work工作。

5.2.3 dm early初始化

dm_init_init根据传入的dm-mod.create参数在early boot阶段创建dm设备：

dm_init_init--dm初始化，属于late_initcall。
　　kstrndup--将dm-mod.create参数内容复制到devices中。
　　dm_parse_devices--解析内核启动参数devices中的DM设备配置列表。
　　　　dm_parse_device_entry--按照name,uuid,minor,flags,table格式解析参数，多个table entry之间以,分隔；多个device entry参数以;进行分隔。
　　　　　　dm_parse_table--解析设备的映射表（由多个表条目组成）。
　　　　　　　　dm_parse_table_entry--按照<start_sector> <num_sectors> <target_type> <target_args>。
　　　　　　　　　　支持的target_type包括：crypt, delay, linear, snapshot-origin, striped, verity。
　　wait_for_devcie_probe--等待系统中所有probe_waitqueue上的设备探测完成。
　　early_lookup_bdev
　　dm_early_create
　　　　check_name
　　　　dm_create--分配并初始化mapped_device结构。
　　　　dm_hash_insert
　　　　dm_table_create--创建新的 DM 映射表（存储目标设备映射关系）。
　　　　dm_table_add_target--向映射表中添加目标设备（如 linear/crypt 等）。
　　　　dm_table_complete--完成映射表构建（校验并锁定表结构）。
　　　　dm_setup_md_queue
　　　　dm_suspend--挂起设备 I/O（准备切换映射表）。
　　　　dm_swap_table
　　　　set_disk_ro--设置磁盘的只读属性（根据 flags 标记）。
　　　　dm_resume
　　　　dm_put

dm-mod这个module包含两个参数：

• dm-mod.create：在early boot阶段创建dm设备。
• dm-mod.waitfor：创建table之前需要等待的设备列表。

5.3 dm支持的Target

Device Mapper Target 功能对比表：

Target	简要说明	典型场景	优点	缺点
linear	线性拼接多个设备为一个逻辑设备	合并磁盘分区	简单、无性能损失	不支持冗余或性能优化
striped	条带化分布数据（类似 RAID 0）	高性能并行读写	提升吞吐量	设备需大小一致；无冗余
zero	返回全零数据的虚拟设备	测试、占位符	无需物理存储	无实际数据存储能力
mirror	数据镜像（类似 RAID 1）	磁盘冗余	高可用性	存储利用率低（50%）
snapshot	创建块设备快照	备份、冻结状态	快速创建	快照空间不足会导致失效
snapshot-origin	快照的原始设备	与快照配合使用	支持读写原始数据	依赖快照设备管理
snapshot-merge	将快照合并回原始设备	还原操作	快速还原	合并期间可能影响性能
raid	支持多种 RAID 级别（如 1/4/5/6/10）	数据冗余与性能平衡	替代 mdadm 部分功能	配置复杂；依赖内核版本
cache	用快速设备（如 SSD）缓存慢速设备数据	加速读操作	显著提升读性能	写性能提升有限；缓存策略需调优
writecache	将写入缓存到快速设备，异步写入慢速设备	加速写操作	提升写吞吐量	断电可能丢失缓存数据
thin	精简配置逻辑卷（按需分配空间）	虚拟化存储	节省存储空间	需配合 thin-pool 使用
thin-pool	管理精简配置的存储池	支持多个 thin 设备	灵活分配资源	元数据管理复杂
crypt	透明加密块设备（如 LUKS）	全盘加密	安全性高	加密/解密带来 CPU 开销
verity	基于哈希树验证数据完整性	防篡改（如 Android 系统）	强完整性保护	只读设备；哈希树占用额外空间
delay	为 I/O 添加固定延迟	模拟高延迟环境	测试容错能力	不模拟真实网络波动
flakey	随机返回错误或断开设备	测试故障恢复	模拟硬件故障	需手动配置错误模式
log-writes	记录所有写入操作到日志设备	调试文件系统一致性	支持回放验证	日志设备需额外存储
era	跟踪块修改时间，支持增量备份	增量备份	高效备份变更数据	元数据管理复杂
switch	动态切换不同设备（基于策略）	动态存储池	灵活管理多设备	策略配置复杂
integrity	数据完整性校验（如 HMAC）	防数据篡改	支持读写校验	性能开销较大
multipath	多路径访问同一存储设备	高可用存储网络	负载均衡与故障切换	配置复杂；依赖硬件支持
vdo	提供去重、压缩和精简配置	节省存储空间	显著减少存储需求	CPU 和内存开销高
dust	模拟块设备随机损坏（如扇区错误）	测试数据恢复能力	精确控制错误位置	需内核 5.2+ 支持
error	所有 I/O 返回错误	测试错误处理逻辑	简单直接	仅用于调试，无实际用途
unstriped	优化非对齐条带化设备访问	兼容旧有条带化设备	提升非对齐访问性能	使用场景有限

总结

• 性能优化：优先考虑 cache、writecache、striped。

• 数据安全：选择 mirror、raid、verity、integrity。

• 存储效率：使用 thin+thin-pool 或 vdo。

• 测试调试：delay、flakey、error、dust 是常用工具。

5.4 dm-verity

见《device-mapper(2)：dm-verity》。

5.5 dm-linear

5.6 dm-stripe

参考文档：《dm-verity原理剖析》、《dm-verity使能》

联系方式:arnoldlu@qq.com
