实验5：开源控制器实践——POX

（一）基本要求

开启pox：

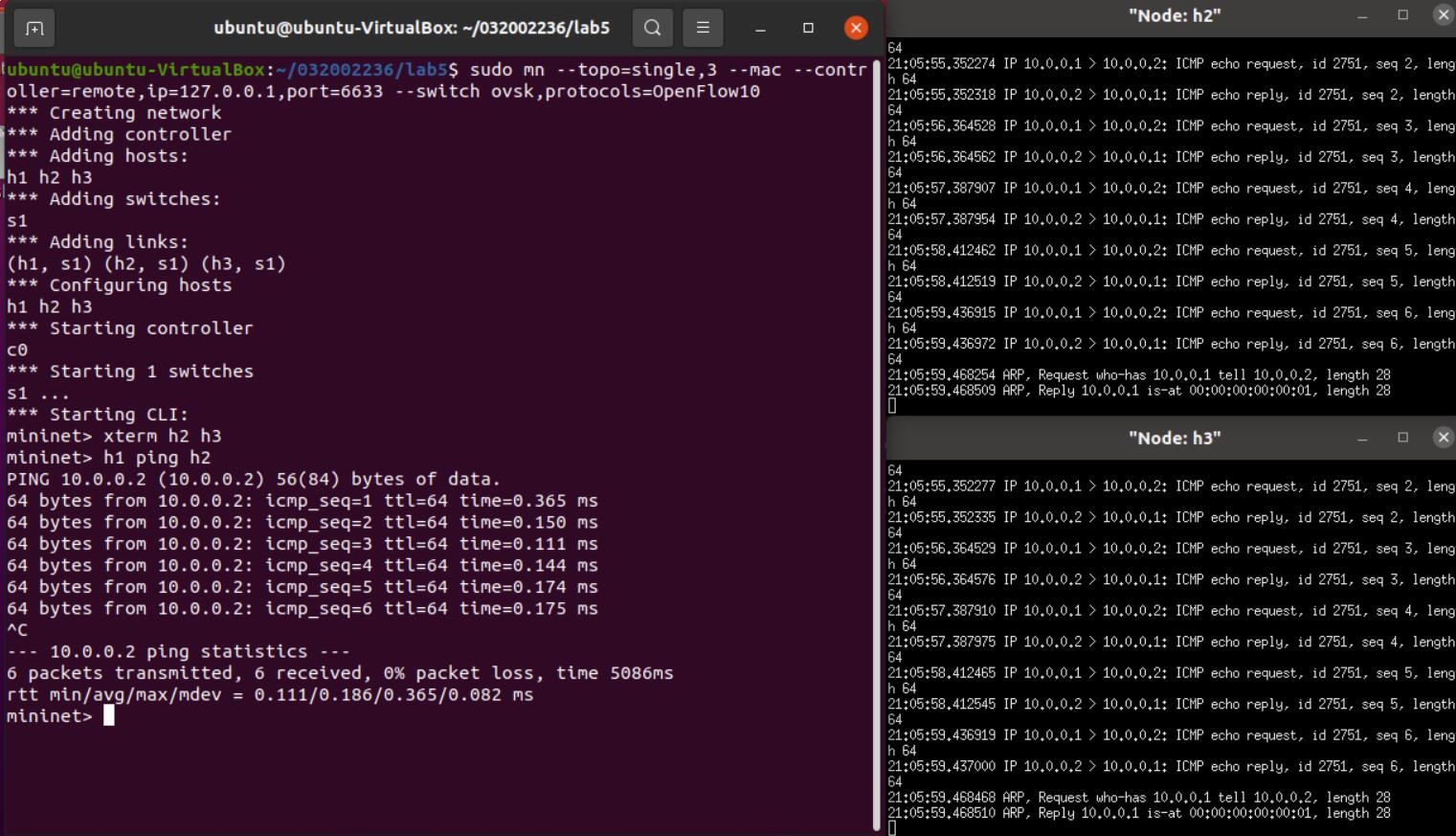

• h1 ping h2的tcpdump抓包结果

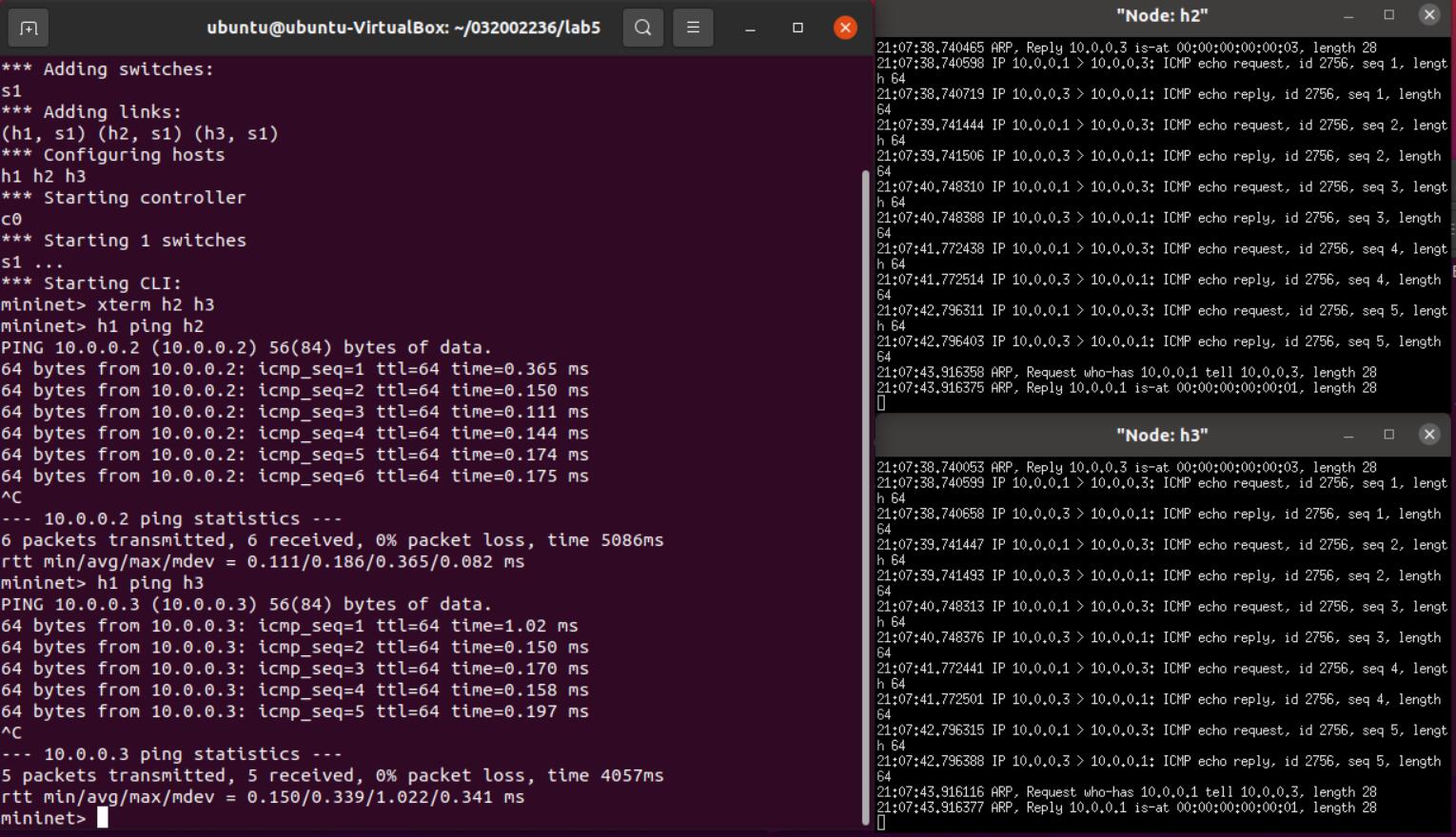

• h1 ping h3的tcpdump抓包结果


• L2_learning模块代码流程图


开启pox，运行L2_learning模块：

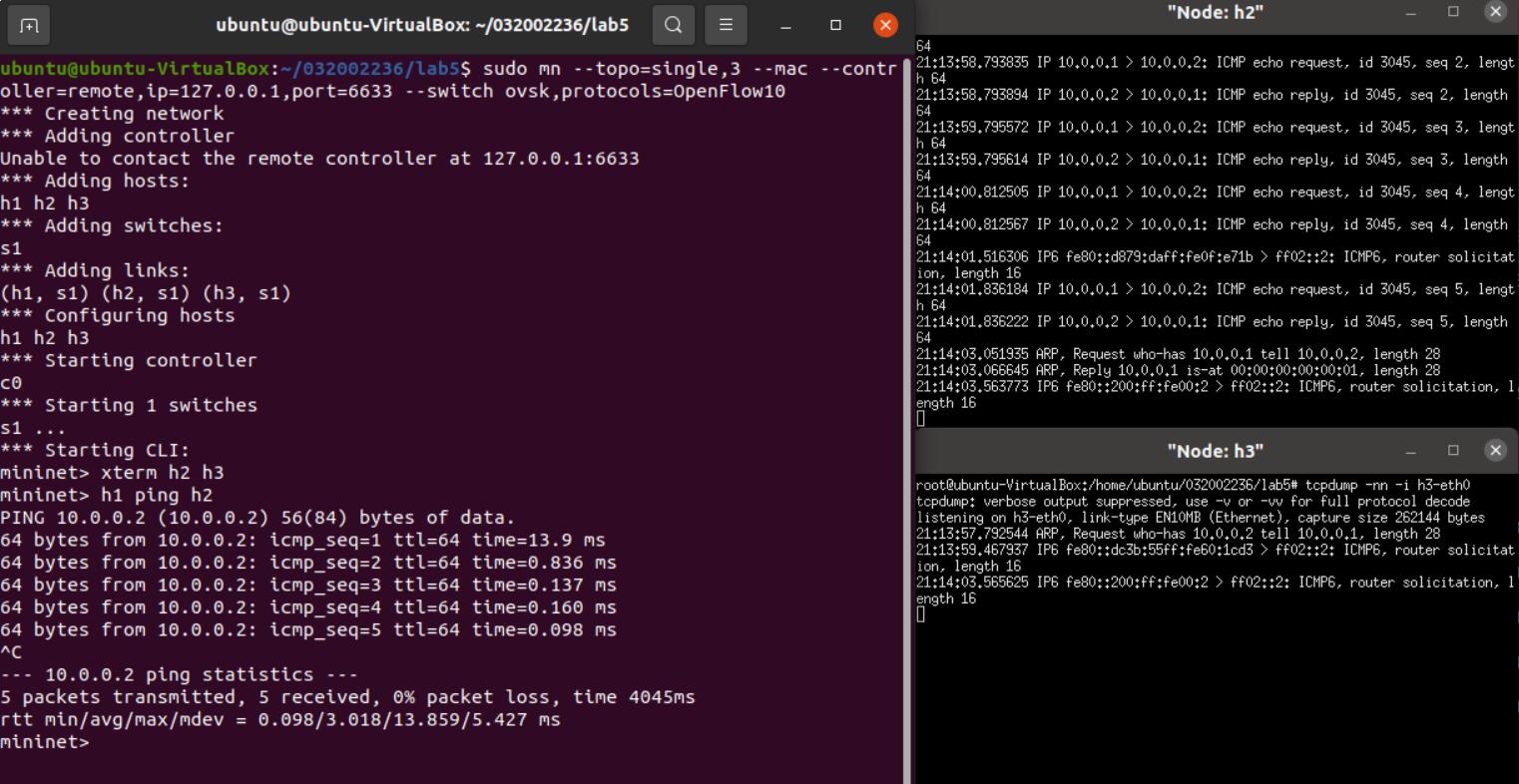

• h1 ping h2的tcpdump抓包结果（h2收到数据包，而h3没有收到数据包）

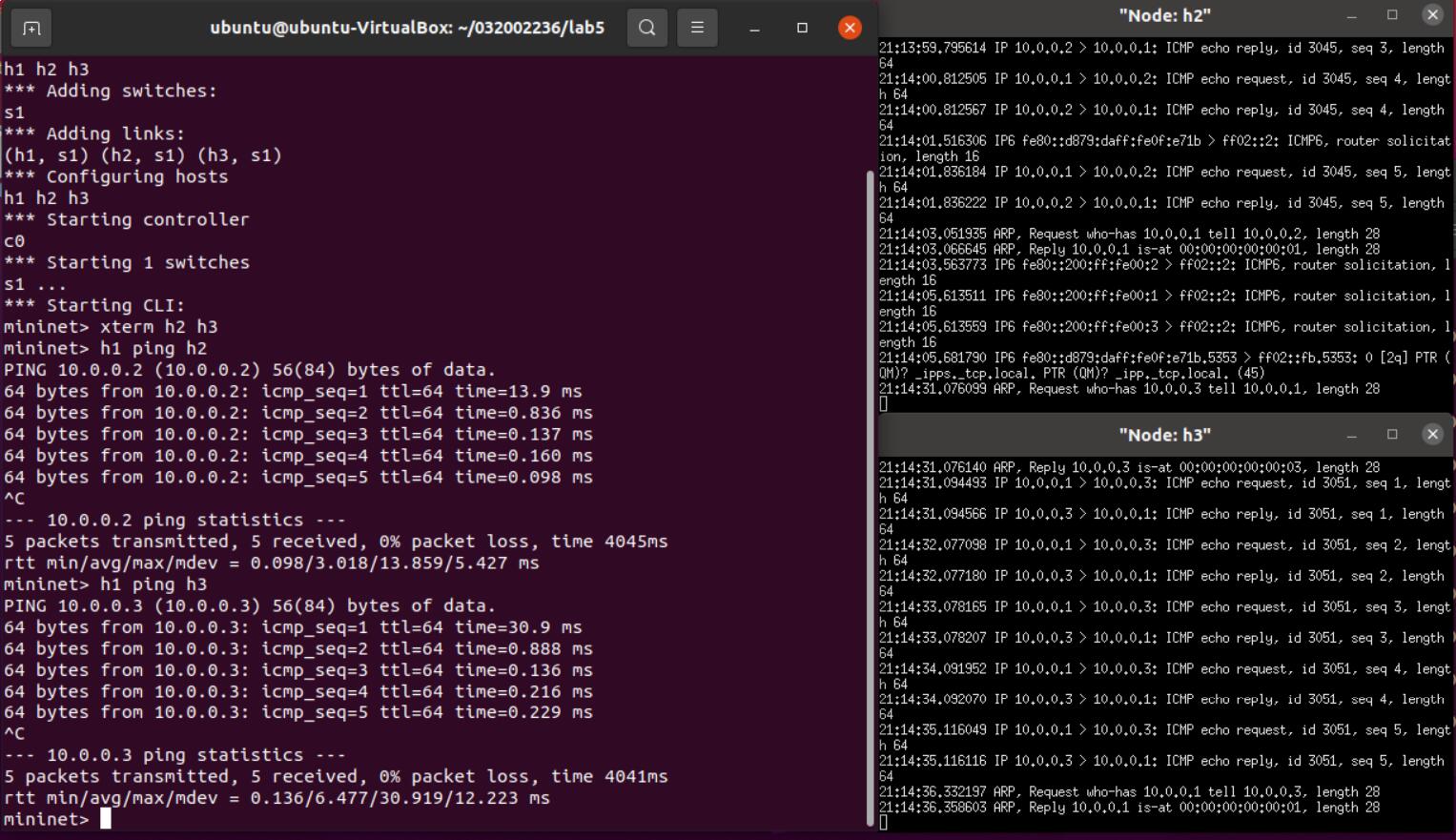

• h1 ping h3的tcpdump抓包结果（h3收到数据包，而h2没有收到数据包）


（二）进阶要求

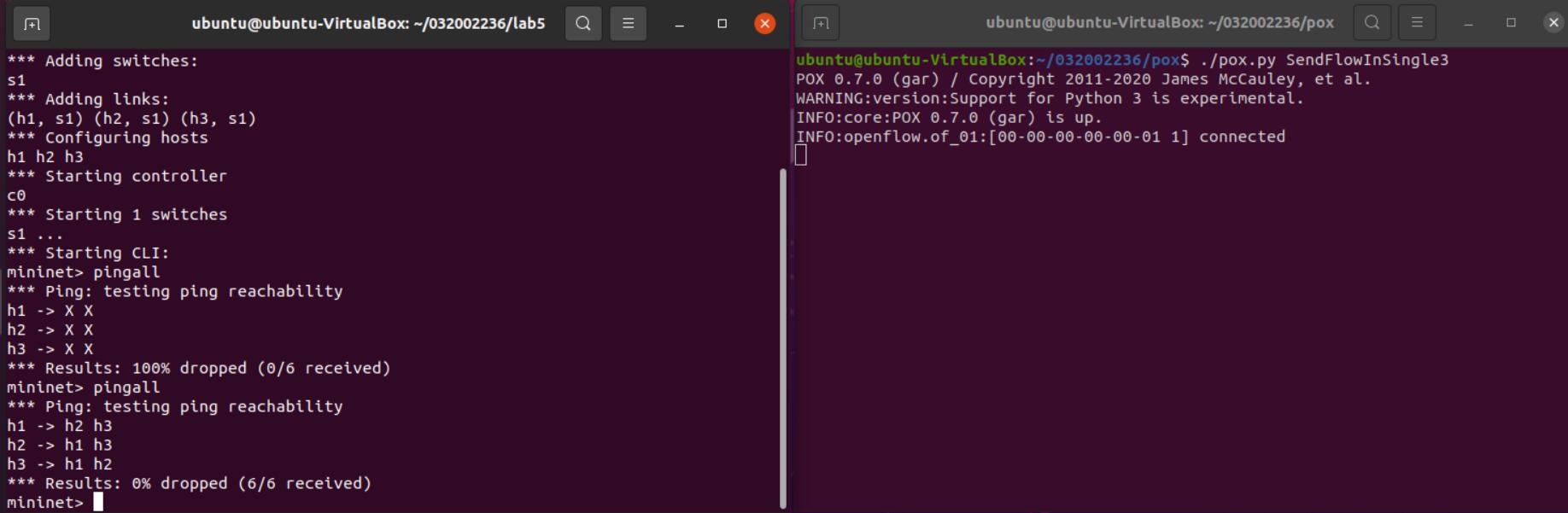

1.重新搭建（一）的拓扑，此时交换机内无流表规则，拓扑内主机互不相通；编写Python程序自定义一个POX模块SendFlowInSingle3，并且将拓扑连接至SendFlowInSingle3（默认端口6633），实现向s1发送流表规则使得所有主机两两互通：

• SendFlowInSingle3.py：

from pox.core import core
import pox.openflow.libopenflow_01 as of
from pox.openflow.of_json import *

def SendFlowInSingle3(event):
        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 1
        msg.actions.append(of.ofp_action_output(port=2))
        msg.actions.append(of.ofp_action_output(port=3))
        event.connection.send(msg)
        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 2
        msg.actions.append(of.ofp_action_output(port=1))
        msg.actions.append(of.ofp_action_output(port=3))
        event.connection.send(msg)
        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 3
        msg.actions.append(of.ofp_action_output(port=1))
        msg.actions.append(of.ofp_action_output(port=2))
        event.connection.send(msg)
def launch():
    core.openflow.addListenerByName("ConnectionUp", SendFlowInSingle3);

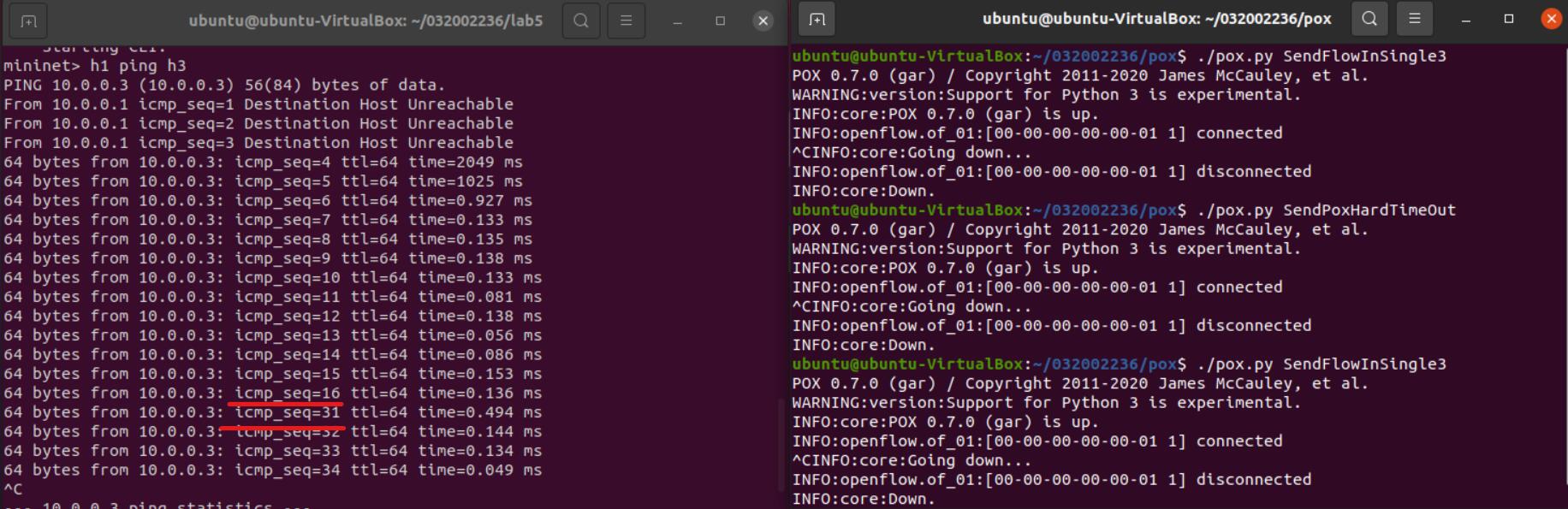

​ 2.基于进阶1的代码，完成ODL实验的硬超时功能

• SendPoxHardTimeOut.py：

from pox.core import core
import pox.openflow.libopenflow_01 as of

class SendFlowInSingle3(object):
    def __init__(self):
        core.openflow.addListeners(self)
    def _handle_ConnectionUp(self, event):
        msg = of.ofp_flow_mod()  # 使用ofp_flow_mod()方法向交换机下发流表
        msg.priority = 1
        msg.match.in_port = 1
        msg.actions.append(of.ofp_action_output(port=2))
       # msg.actions.append(of.ofp_action_output(port=3))
        event.connection.send(msg)

        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 2
        msg.actions.append(of.ofp_action_output(port=1))
        msg.actions.append(of.ofp_action_output(port=3))
        event.connection.send(msg)

        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 3
       # msg.actions.append(of.ofp_action_output(port=1))
        msg.actions.append(of.ofp_action_output(port=2))
        event.connection.send(msg)

def launch():
    core.registerNew(SendFlowInSingle3)

（三）个人总结

这次实验较前两次难度有所增加，也要处理一些实验报告中没有说明的细节。
通过本次实验，使我浅浅地理解了POX控制器的工作原理；实验中用到POX的forwarding.hub和forwarding.l2_learning模块，也使我初步掌握了POX控制器的使用方法。
在本次实验中，也遇到了不少拦路虎，比如在使用./pox.py运行forwarding.hub和forwarding.l2_learning模块时在命令后加了.py后缀，导致报错。后来发现要把后缀去掉。其次，代码阅读这一部分对我来说也是比较困难的，在资料和同学的帮助下也仿照着画出来了。
总的来看，这次实验花费时间较前两次较长，但也在实验过程中小有收获。
